山楂、红枣去核机

发布时间：2025-06-26


图纸描述

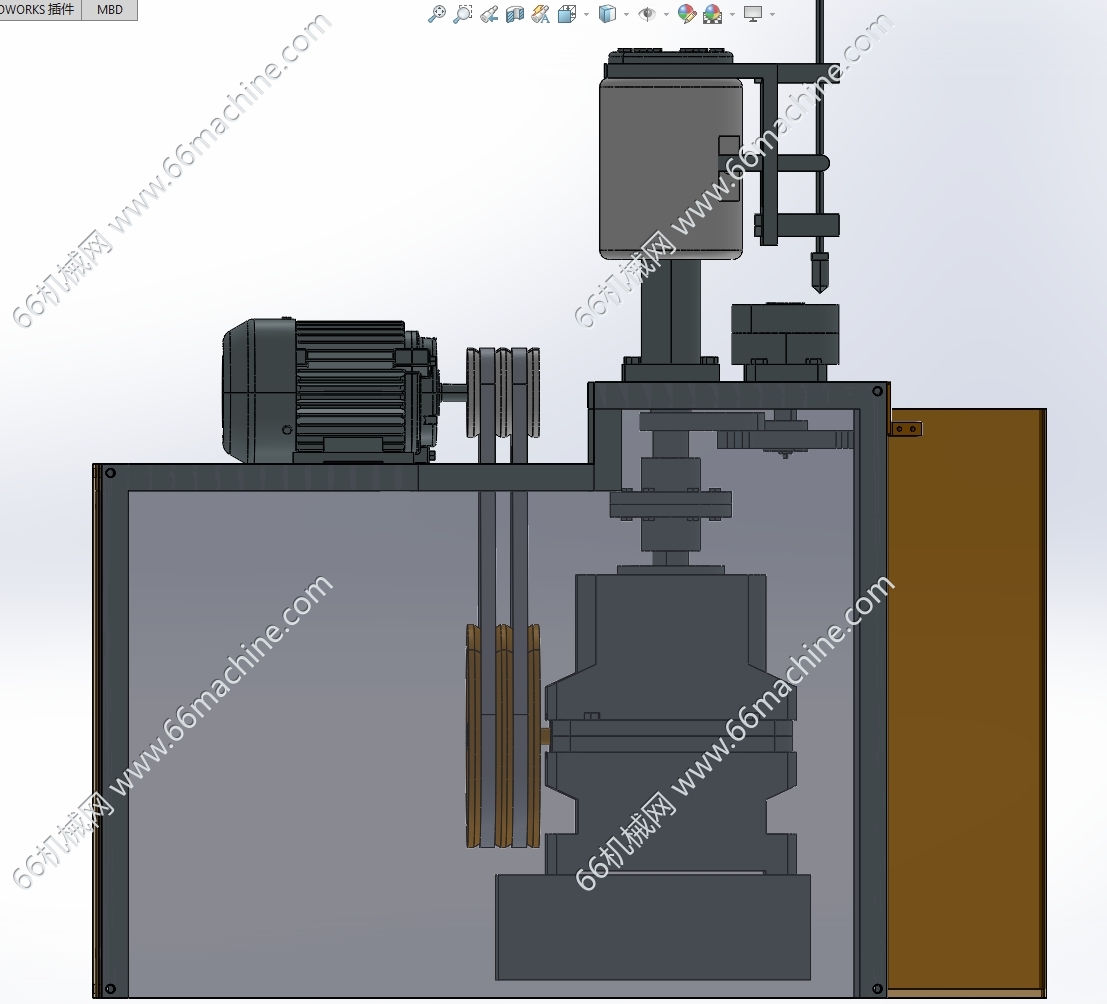

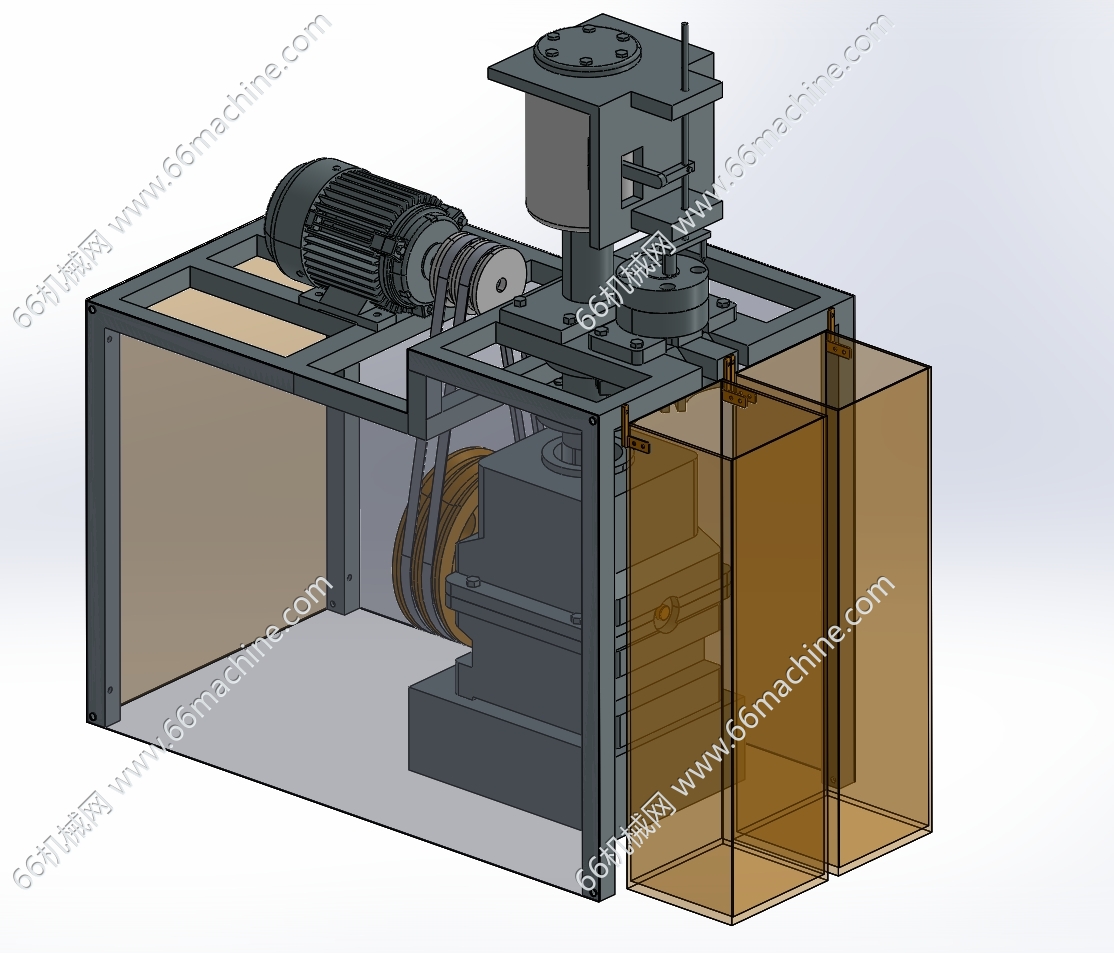

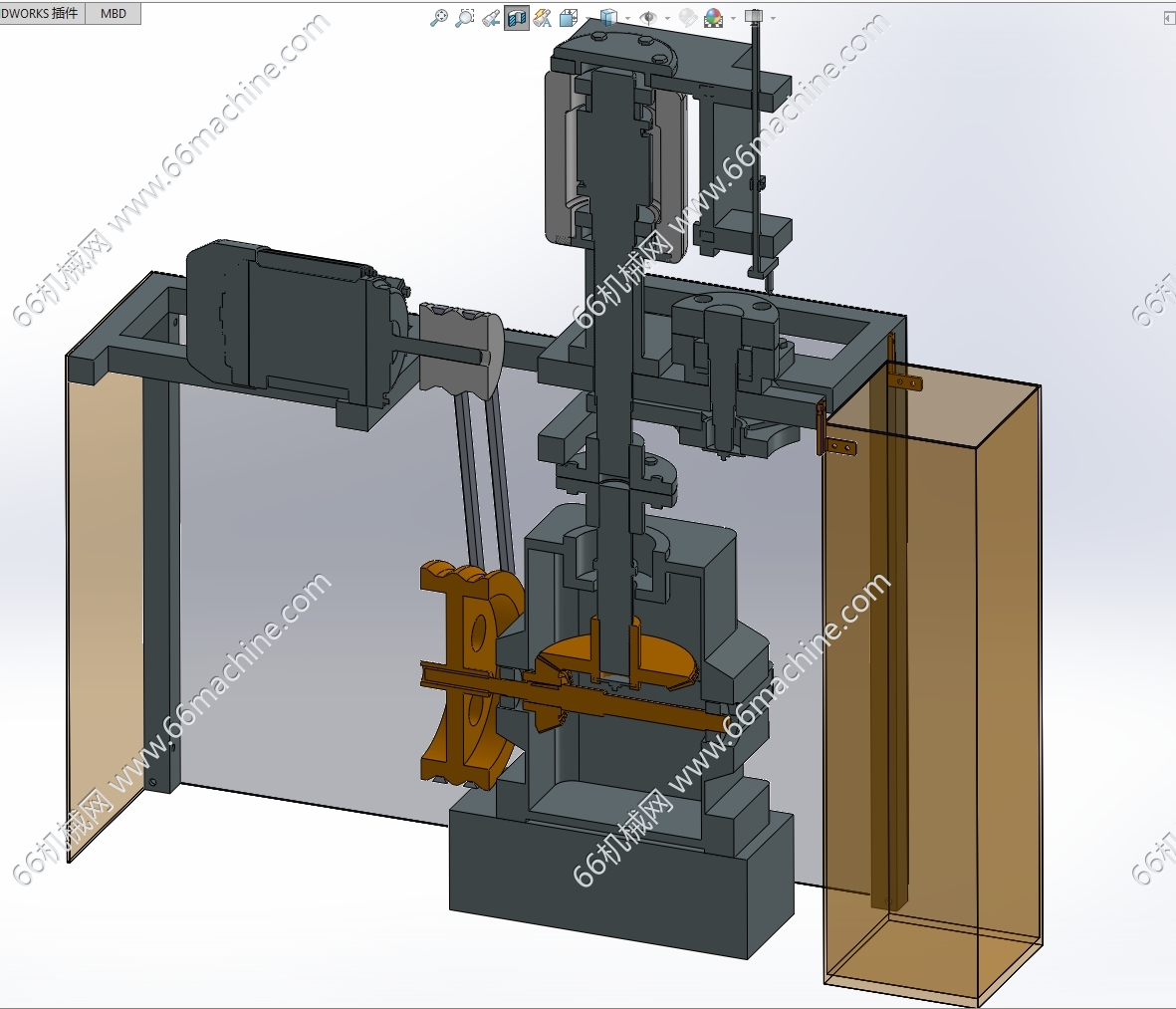

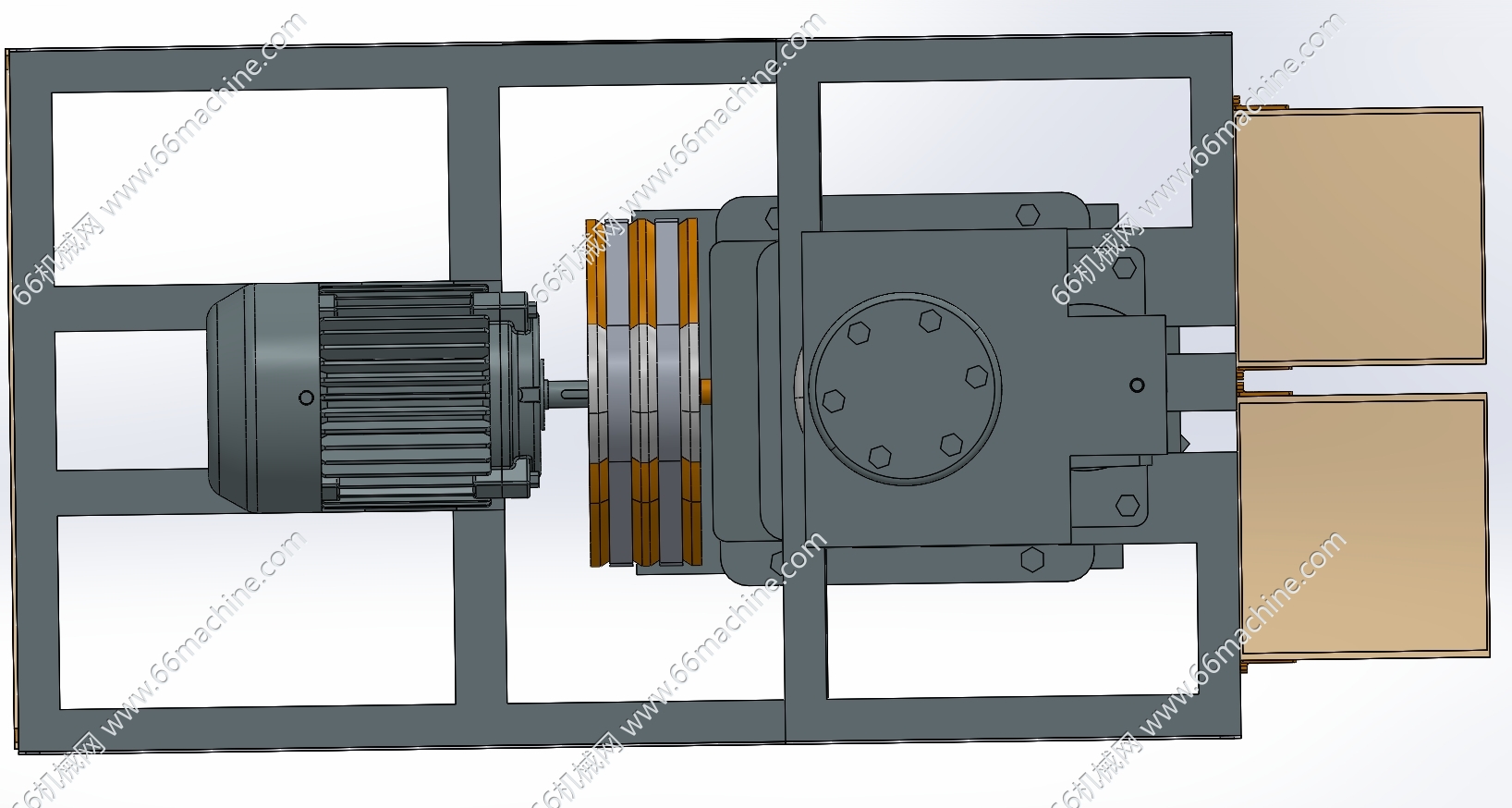

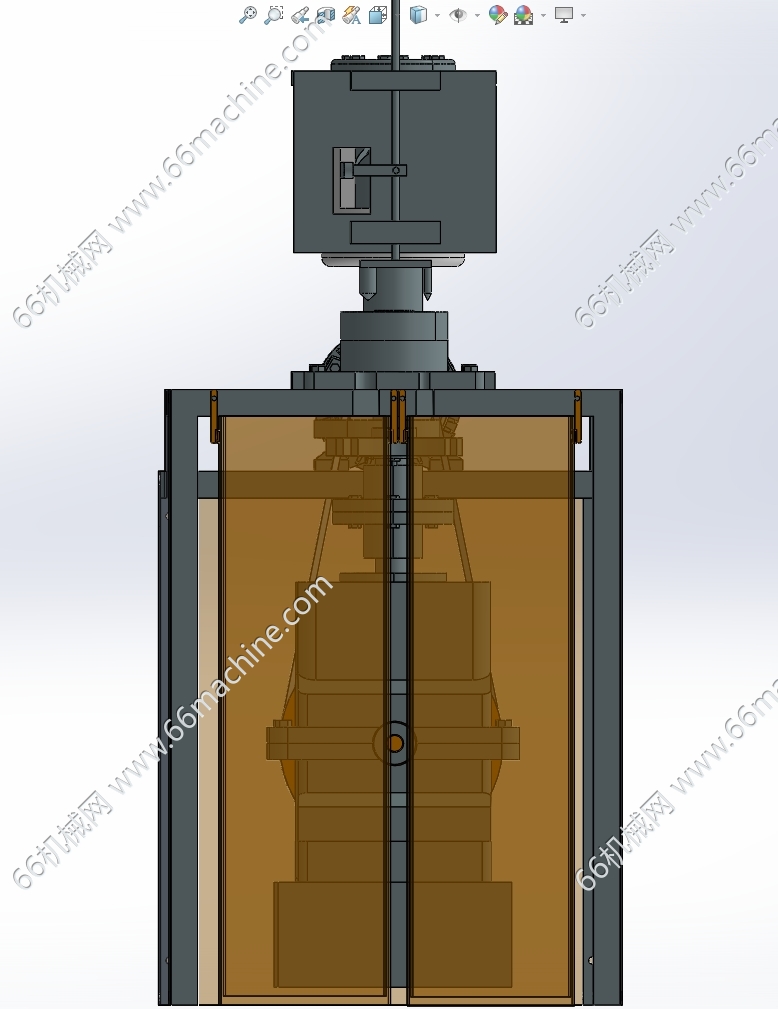

去核机是将冲针的往复直线运动及旋转盘工作台的间歇转动来完成连续去核作业处理，其总功能可分解为送料、冲核、退回、冲果四个分功能。动力由电机提供，经传动装置以齿轮、带传动等形式传递至工作台。在这个过程中，传动装置不仅实现了动力的合理分配，还能够精准调节转速，确保转台按照预定的间歇规律转动，满足山楂、红枣在各加工工位的定位需求。同时，刀具在动力驱动下能够快速、稳定地往复运动，有效提高了去核效率与质量。本模型为UG12.0版本，另含stp通用格式，可供大家参考！
