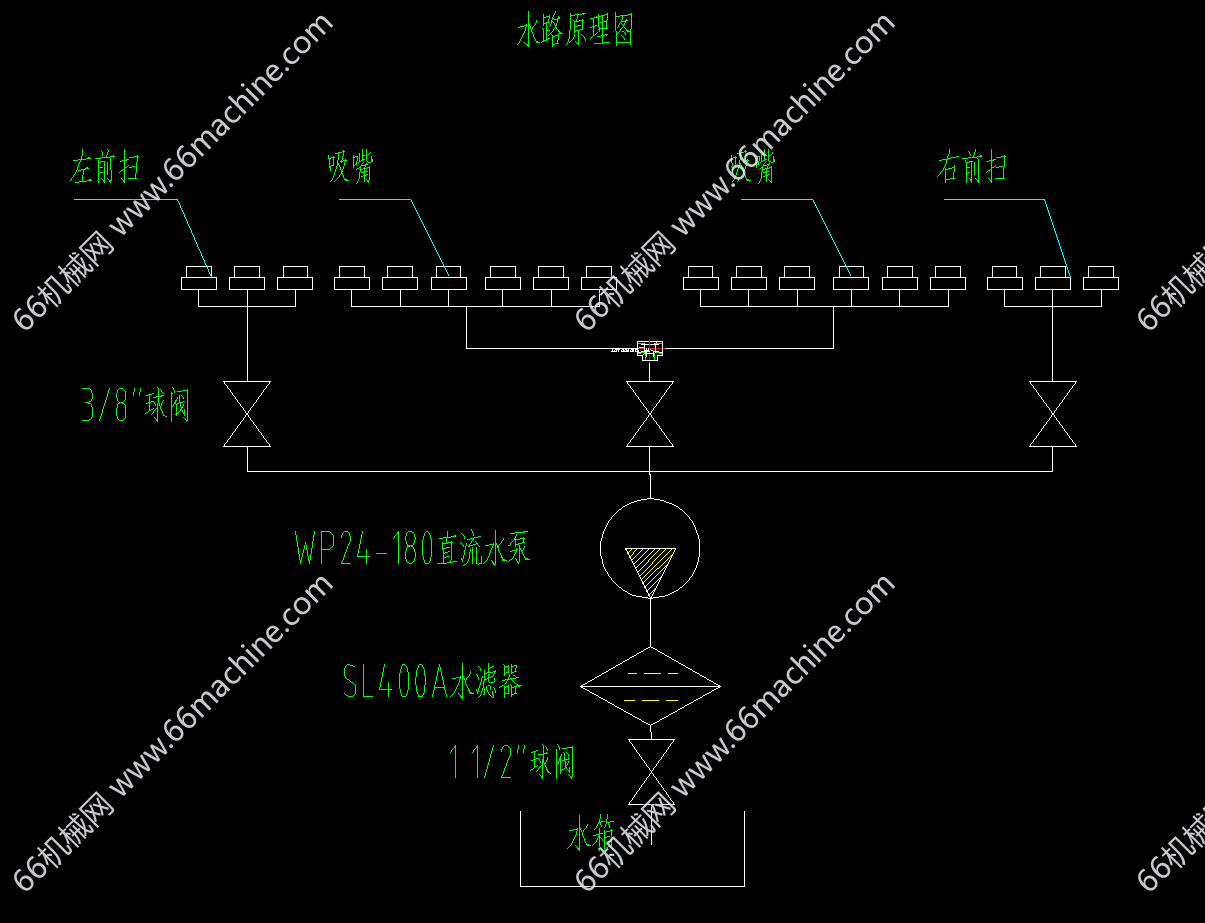

本套图纸为某企业洗扫车低压水路系统，由水箱、水滤器、WP24 - 180水泵、球阀、管路及喷嘴构成。水箱供水经滤器除杂，水泵加压后，通过球阀分配：一路通左、右前扫喷嘴，配合扫刷降尘；一路连中间喷嘴辅助冲洗。阀门控水流通断，管路精准输配，形成“滤-压-分-喷”链路，为路面清洁稳定输送低压水，助力降尘与冲洗协同作业。本图纸为专业人员设计，水平很高，可供大家探讨学习！
图纸ID: 315092070404592293
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：2.20MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
