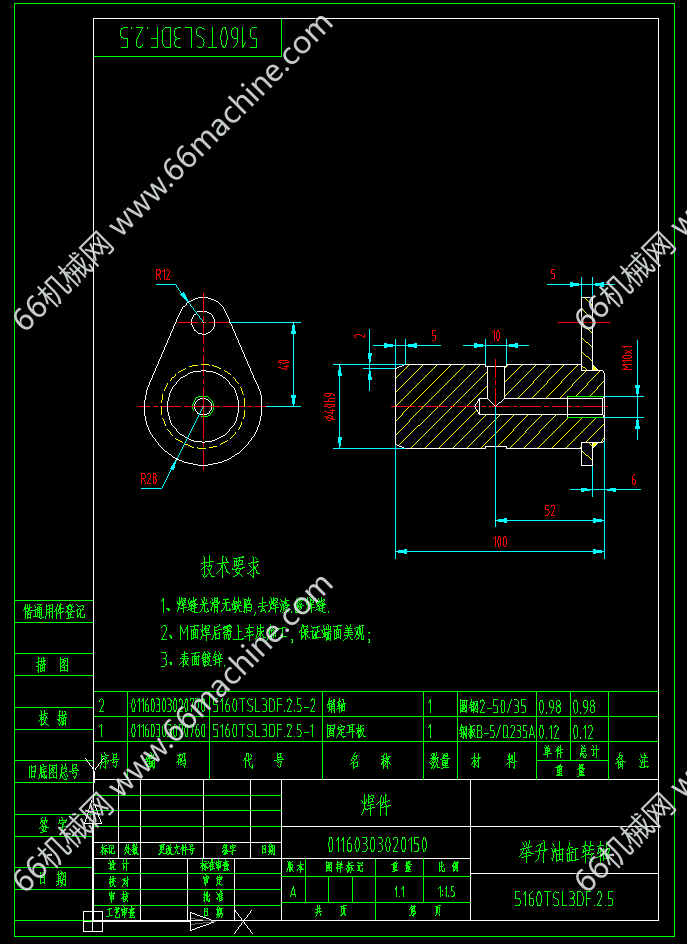

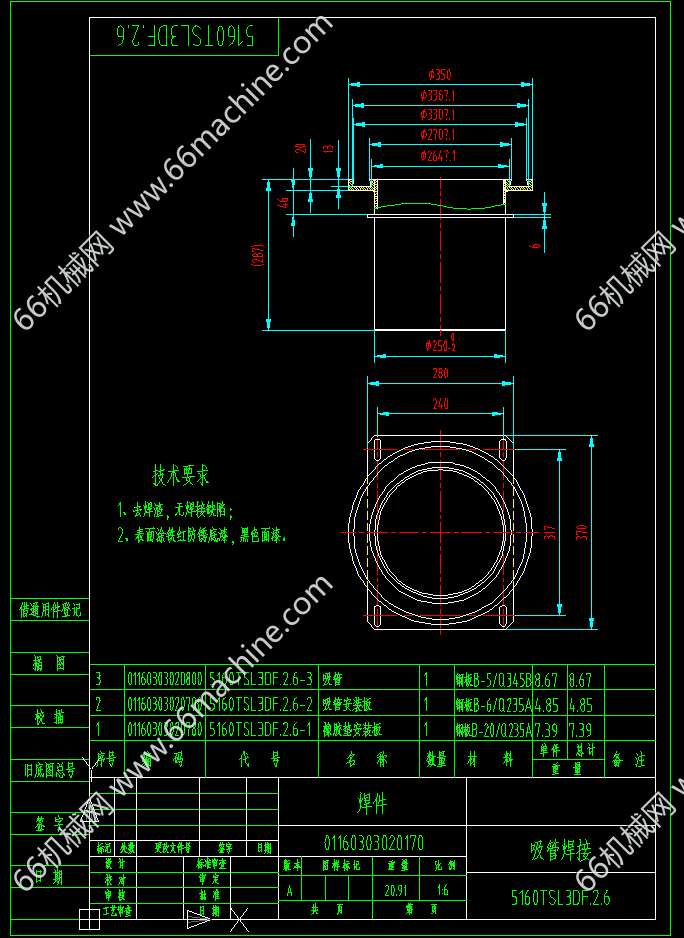

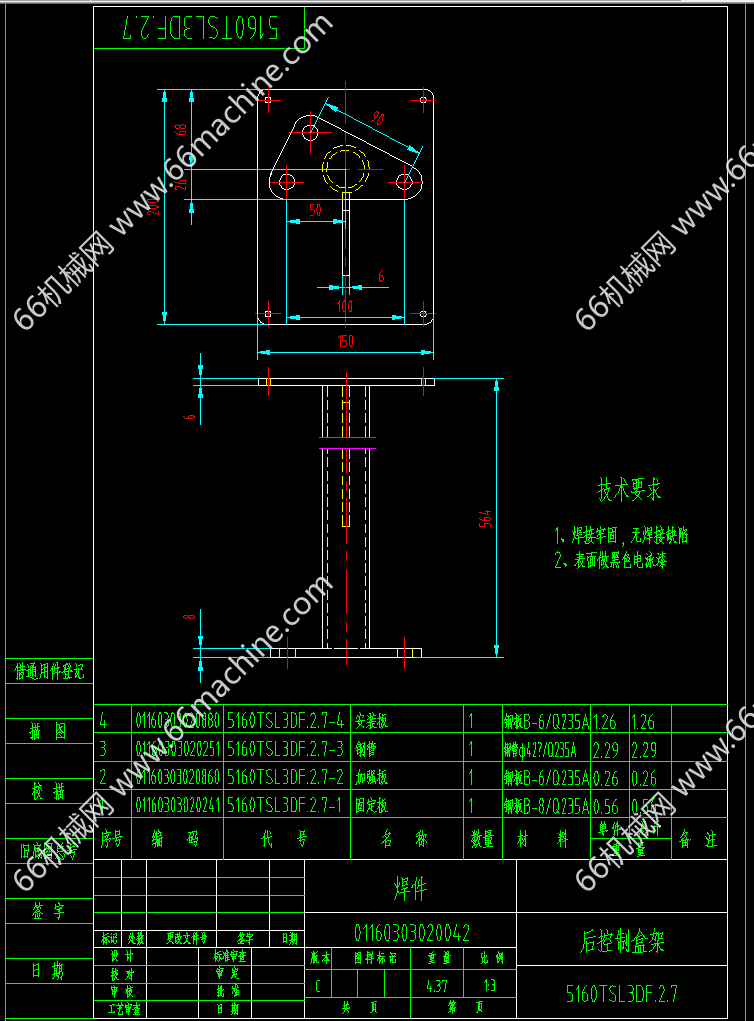

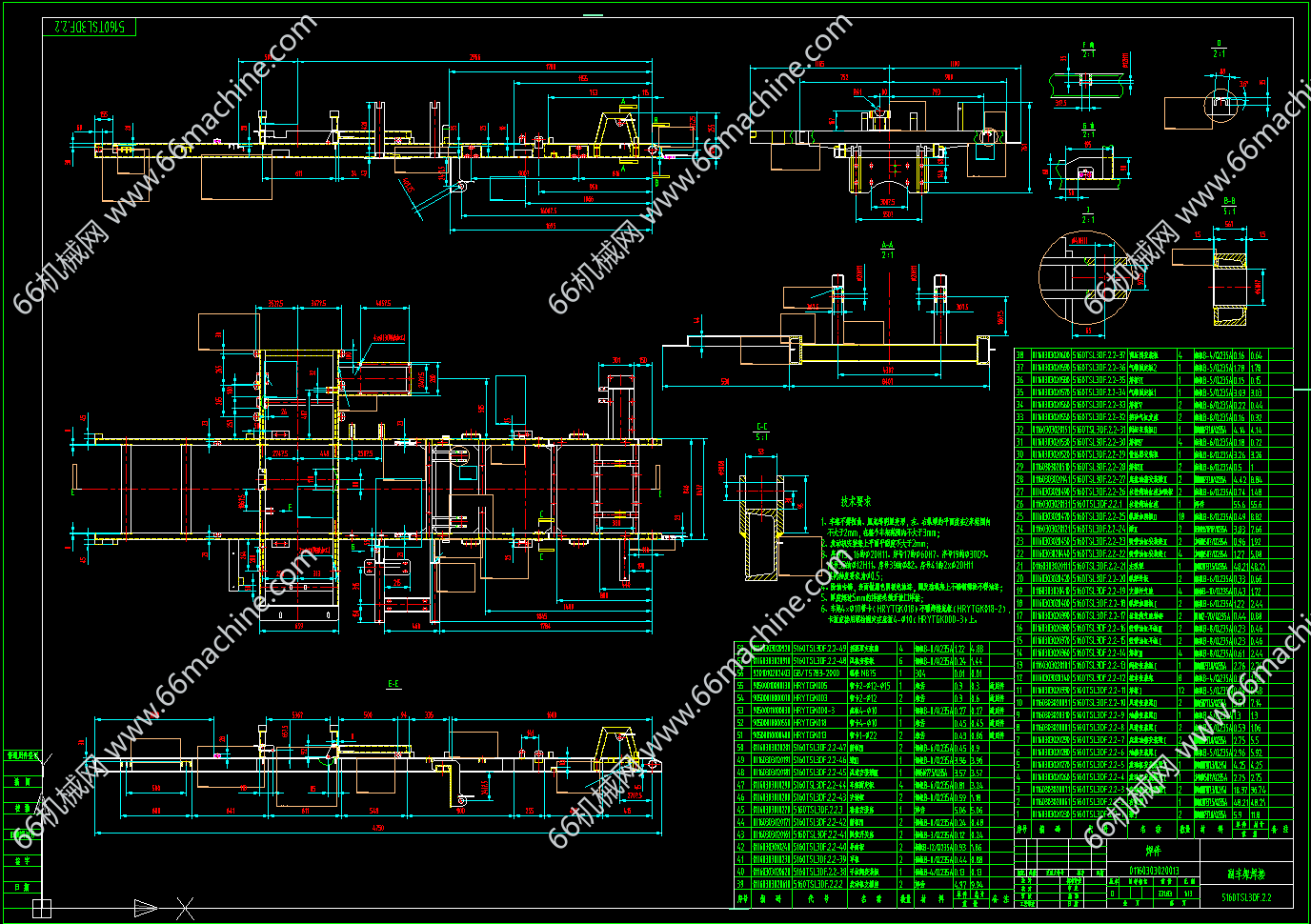

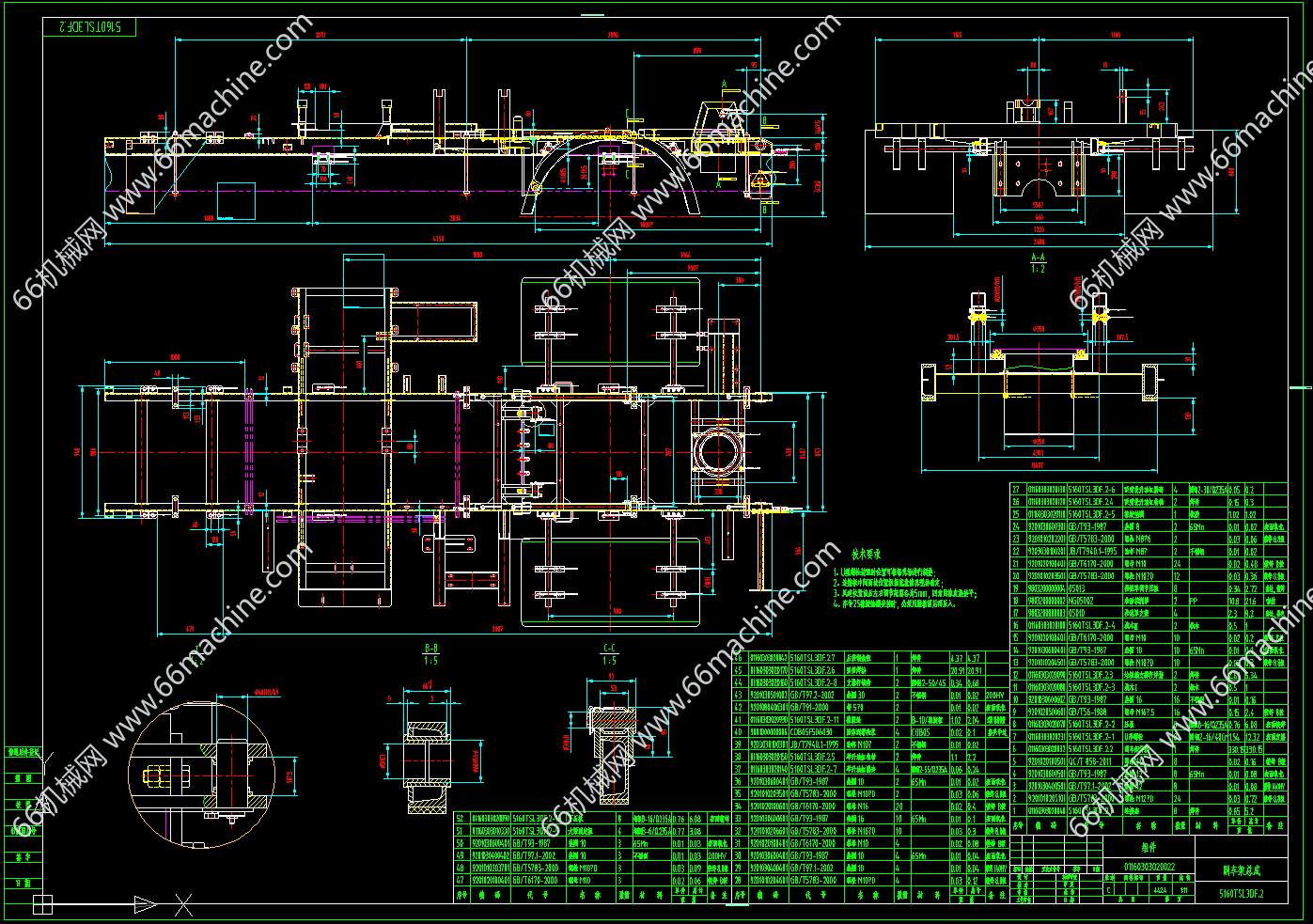

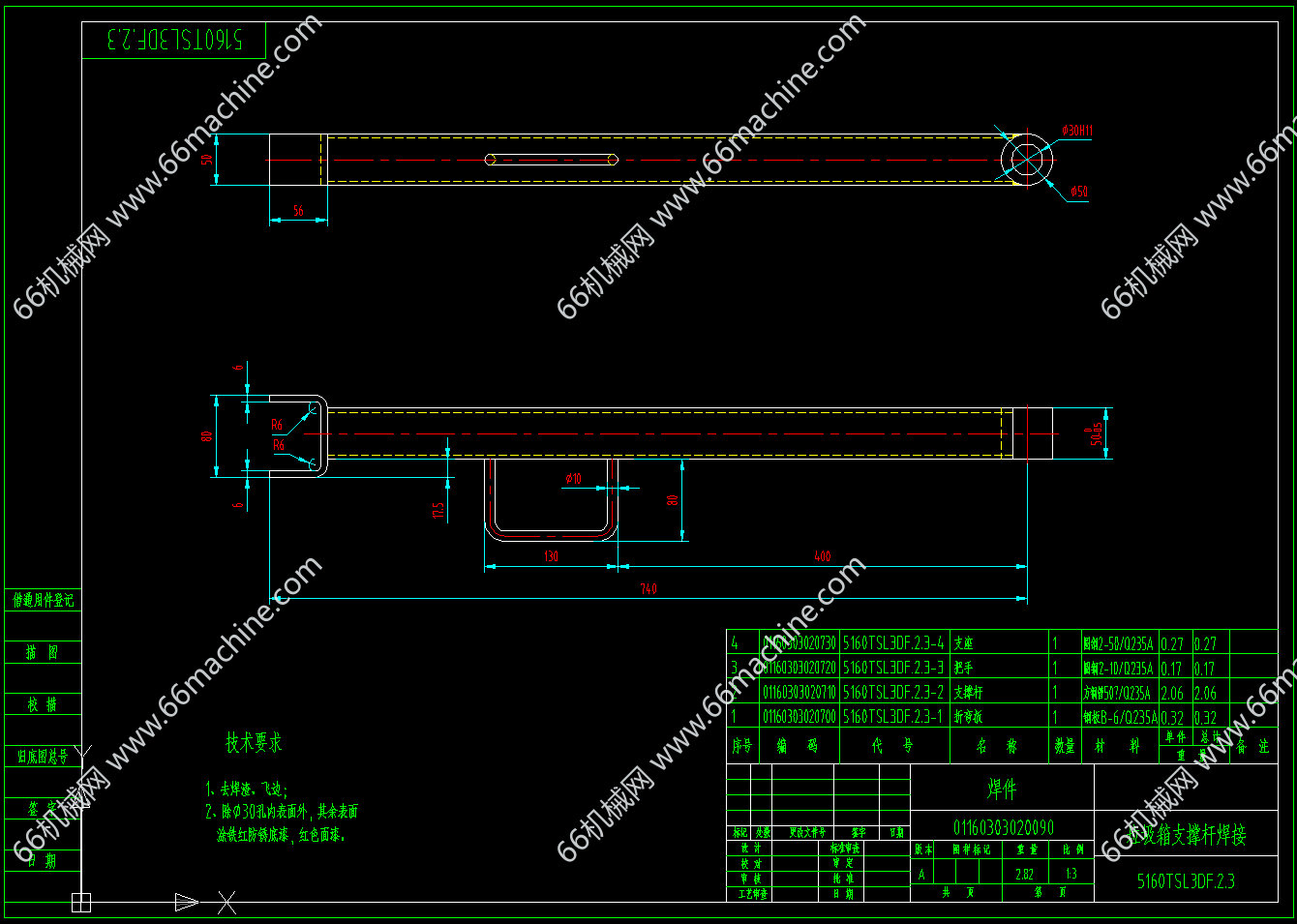

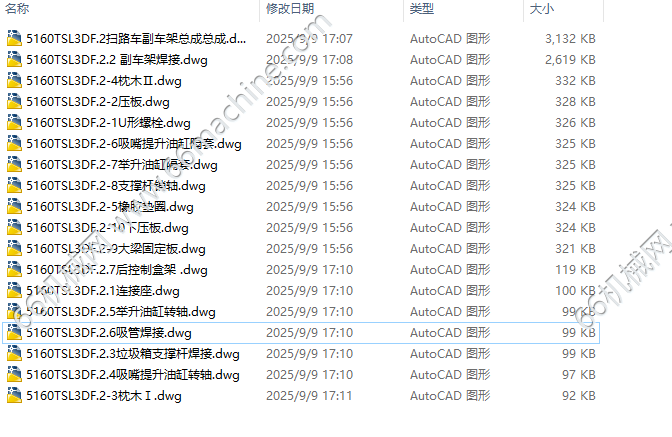

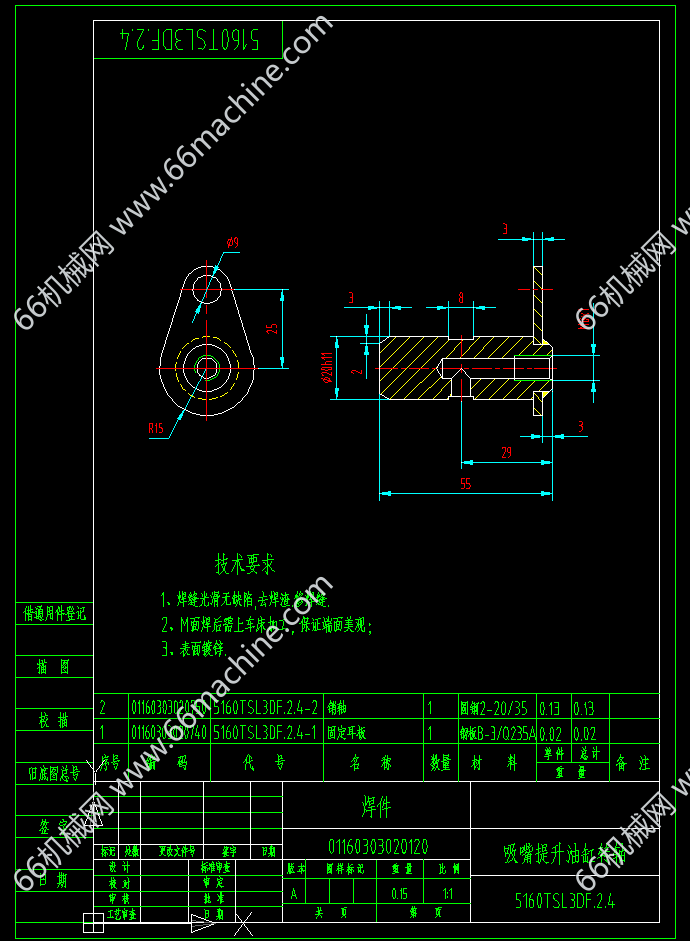

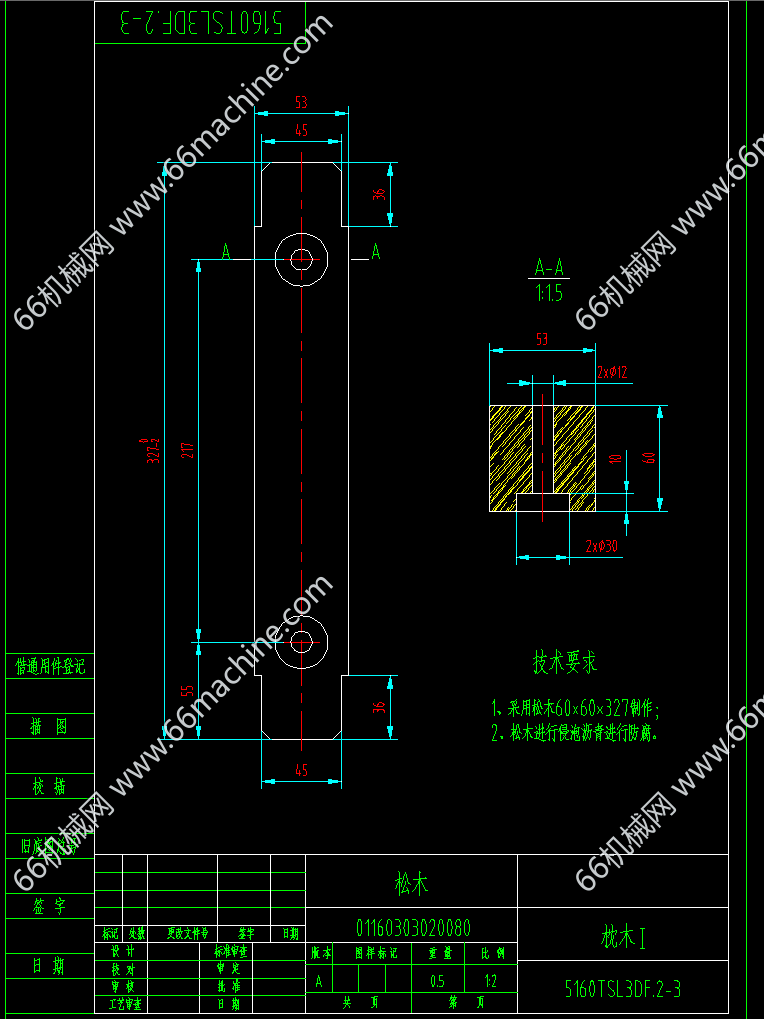

本图纸为某企业扫路车副车架，是扫路作业装置的承载核心，由主梁及后控制盒架、举升油缸转轴、垃圾箱支撑杆焊接件、吸管焊接件等组成。它连接底盘与扫路功能模块，通过转轴实现垃圾箱举升，借助吸管保障吸尘通路，让扫路的升降、吸尘等动作稳定开展，助力清扫高效进行。为专业人员设计，水平很高，可供大家探讨学习！
持之以恒
图纸ID: 315092070404592083
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：6.04MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
