某企业软包动力锂电池高效率真空注液封装机（软包电芯前段-注液机）

图纸描述

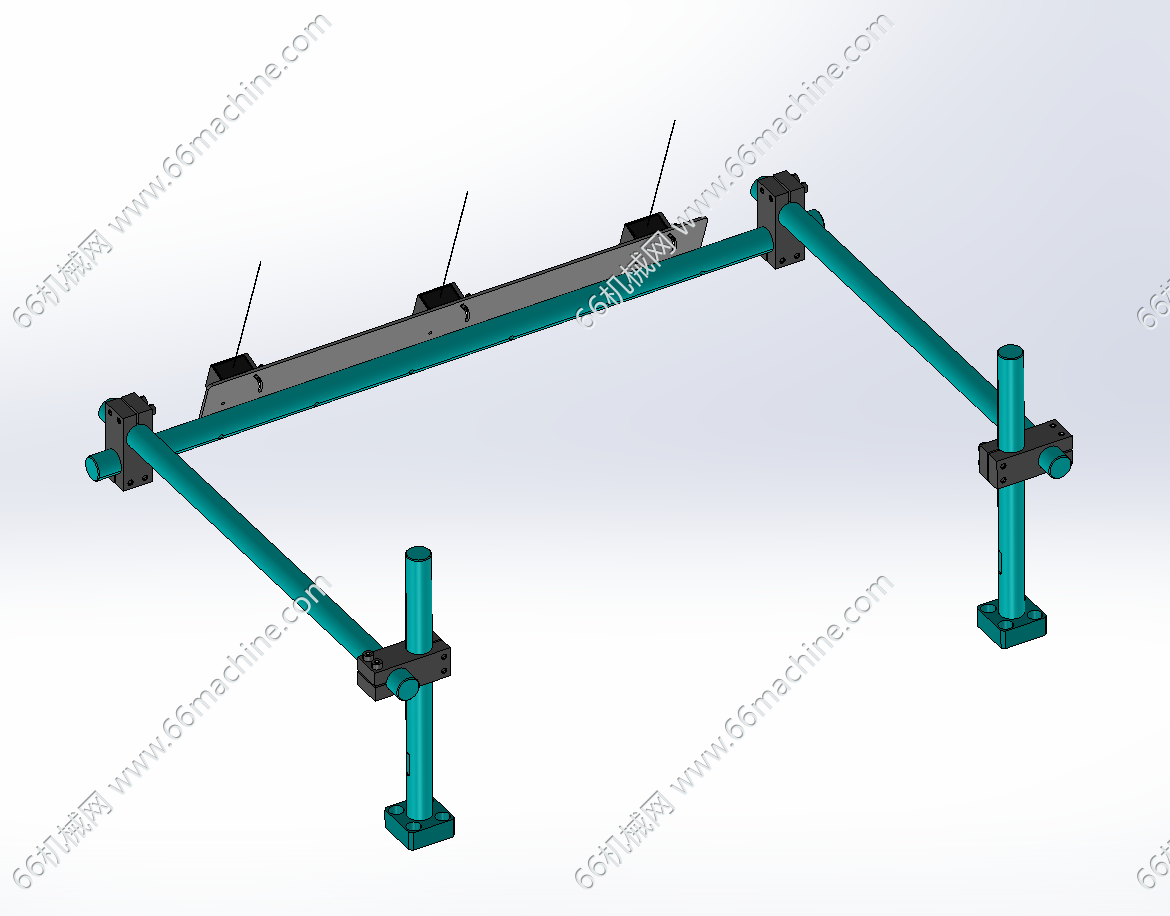

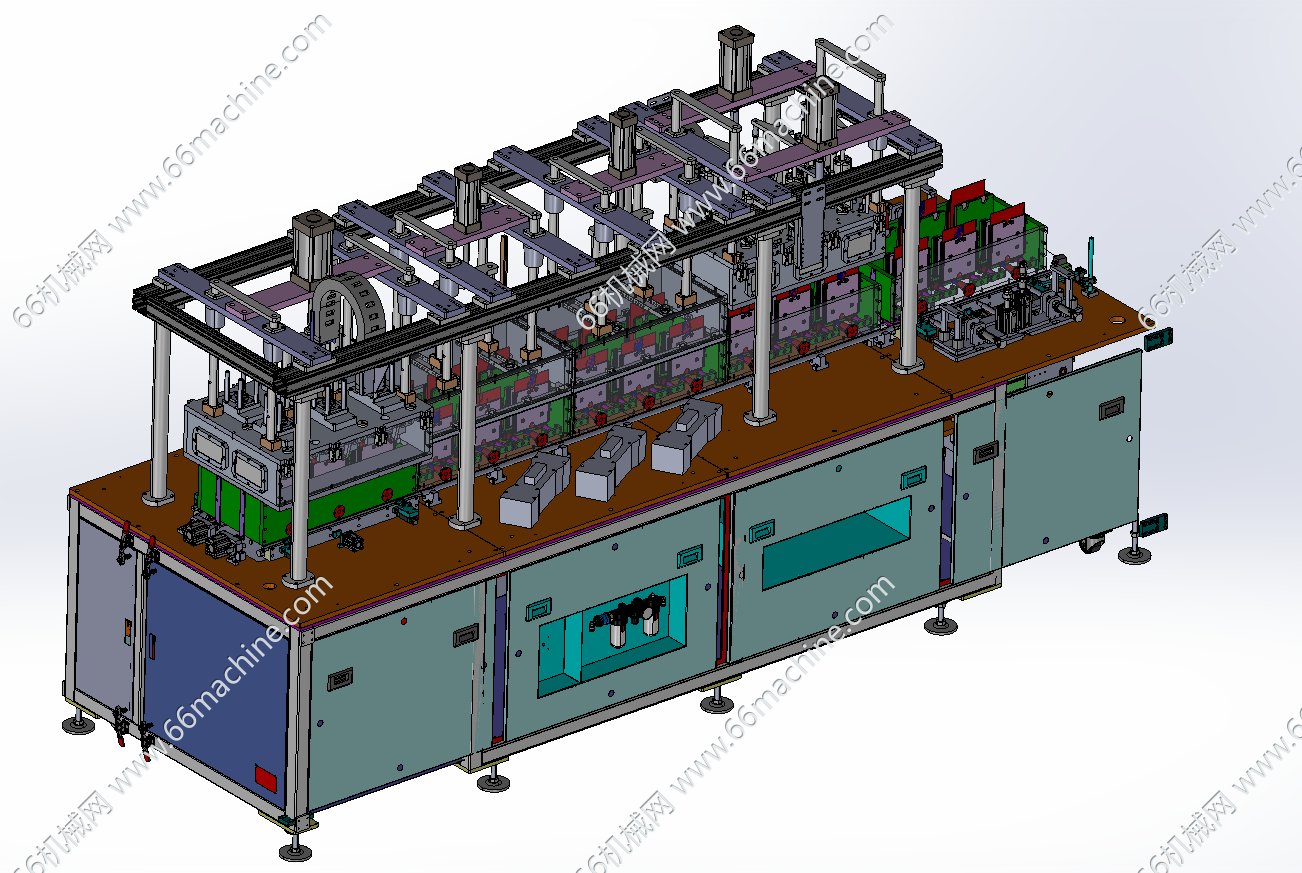

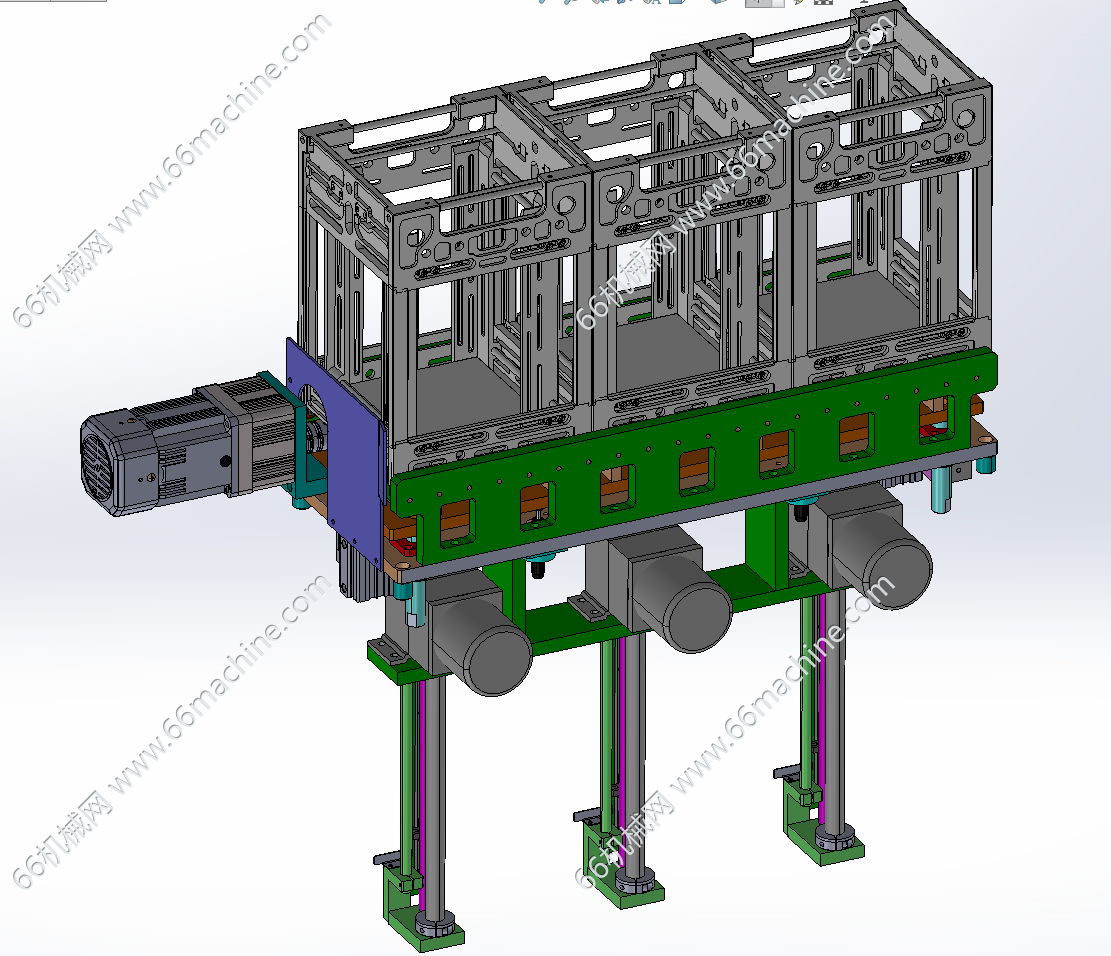

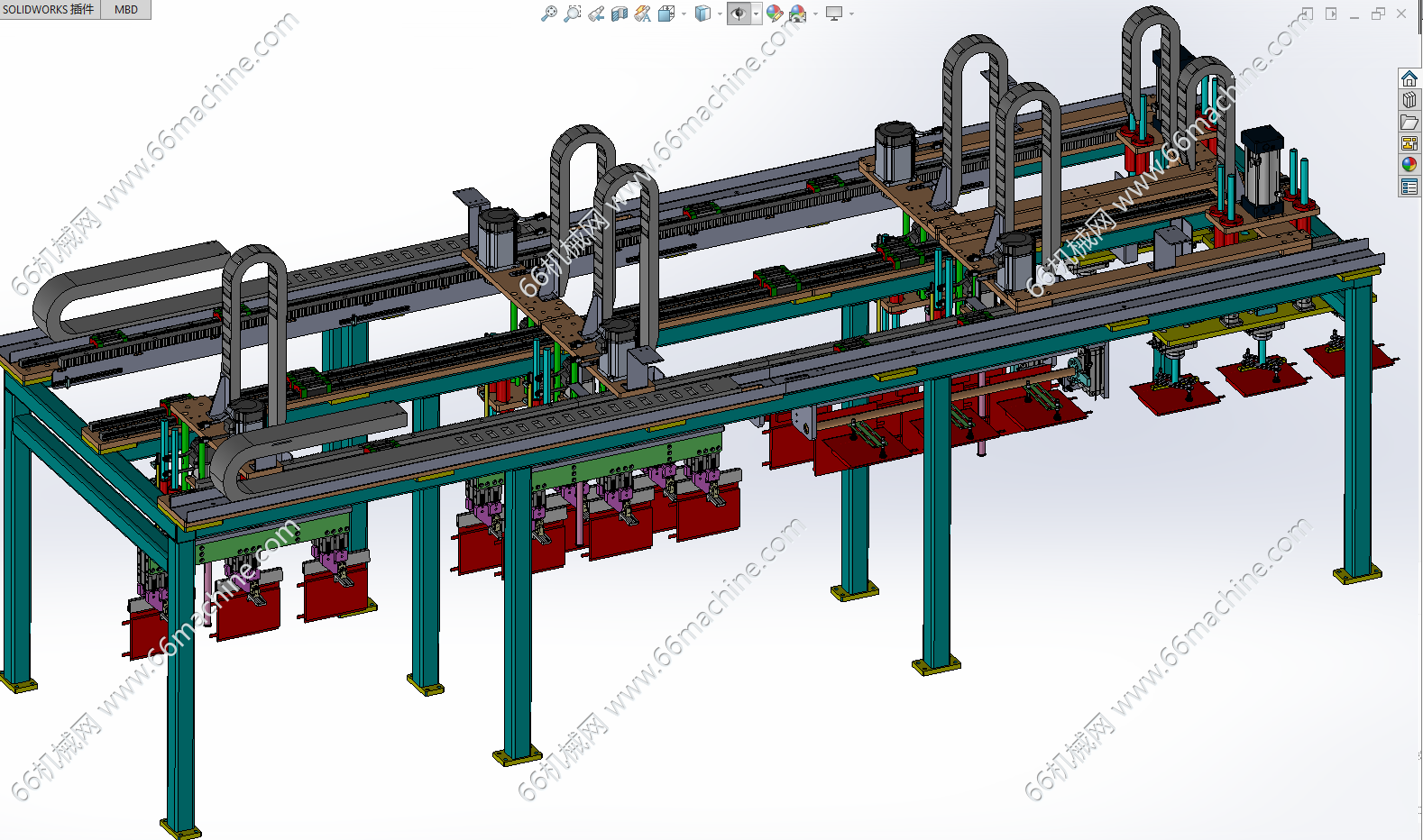

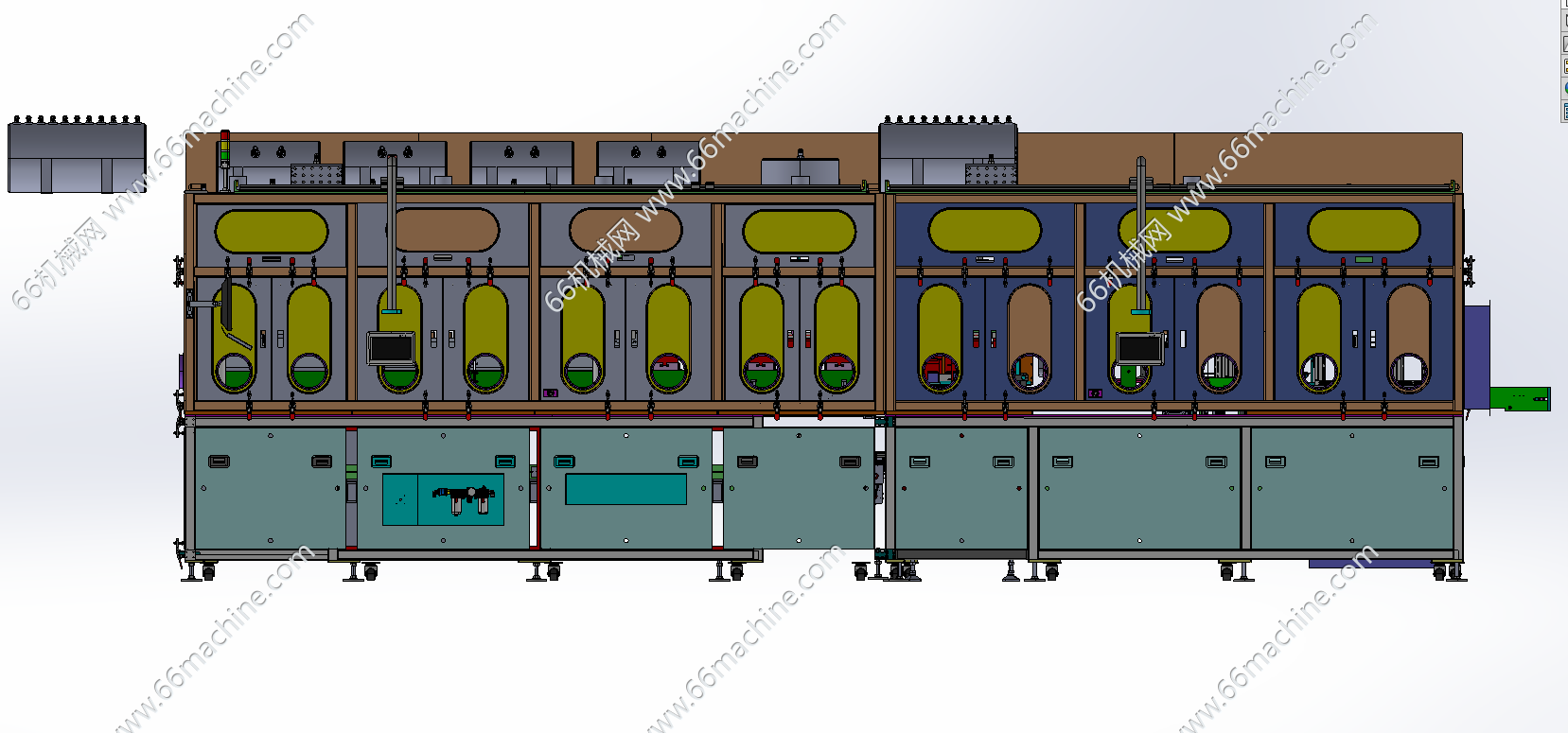

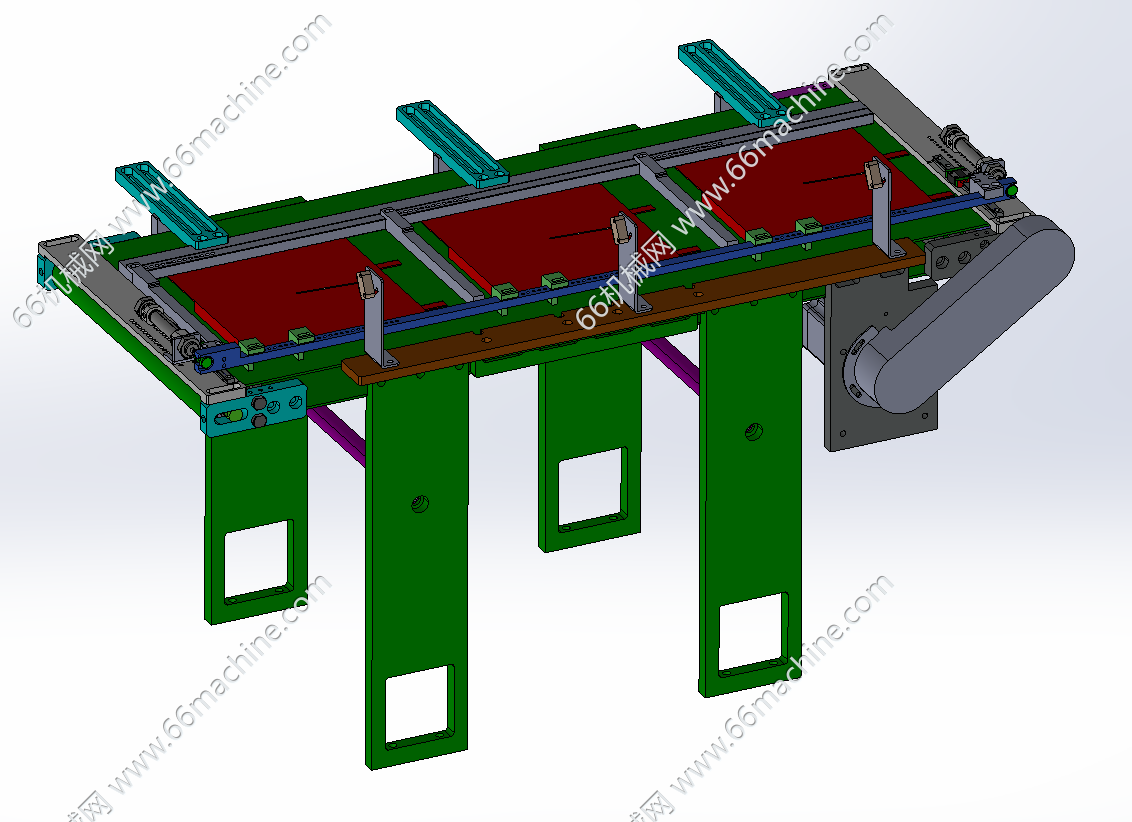

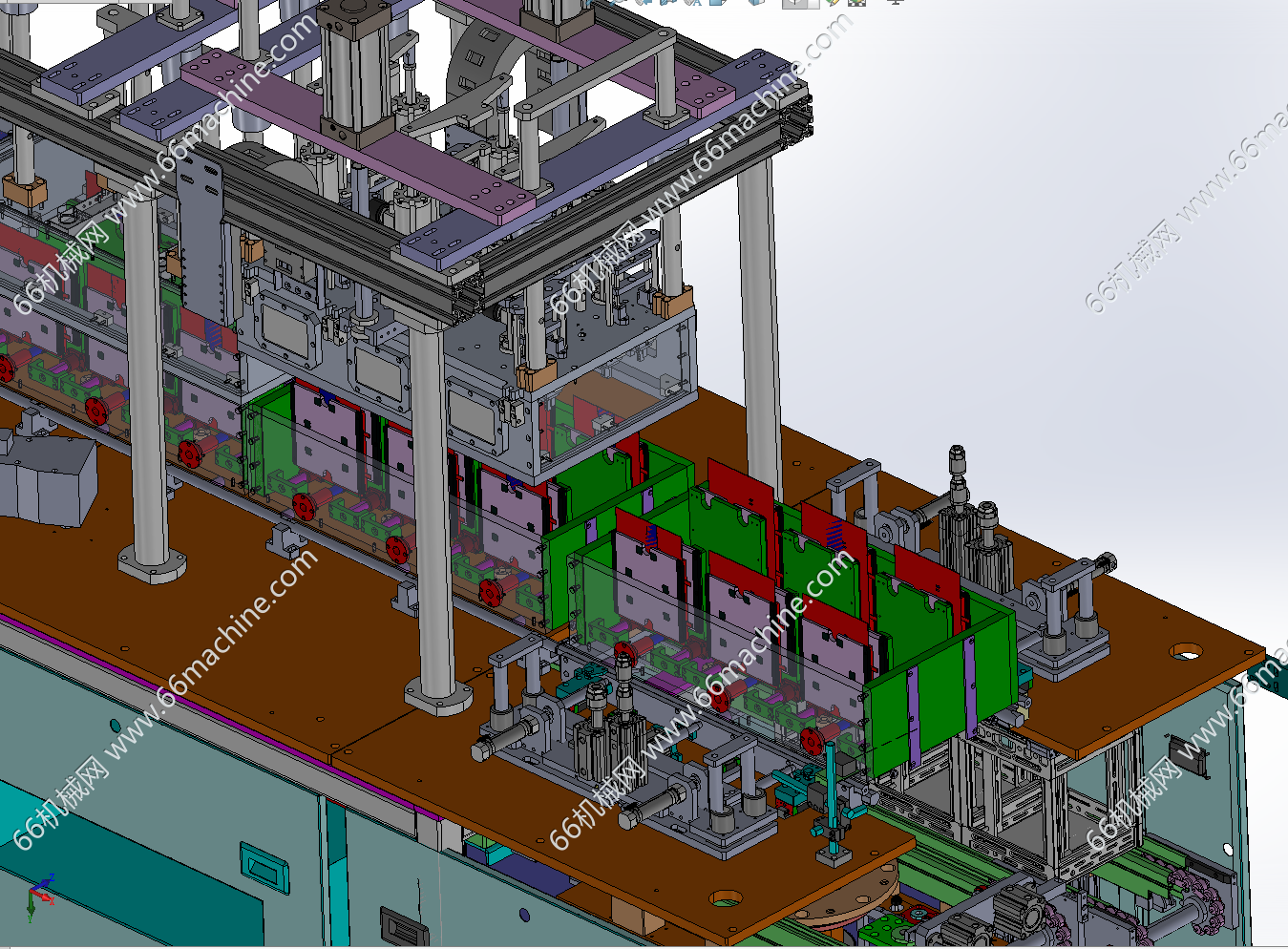

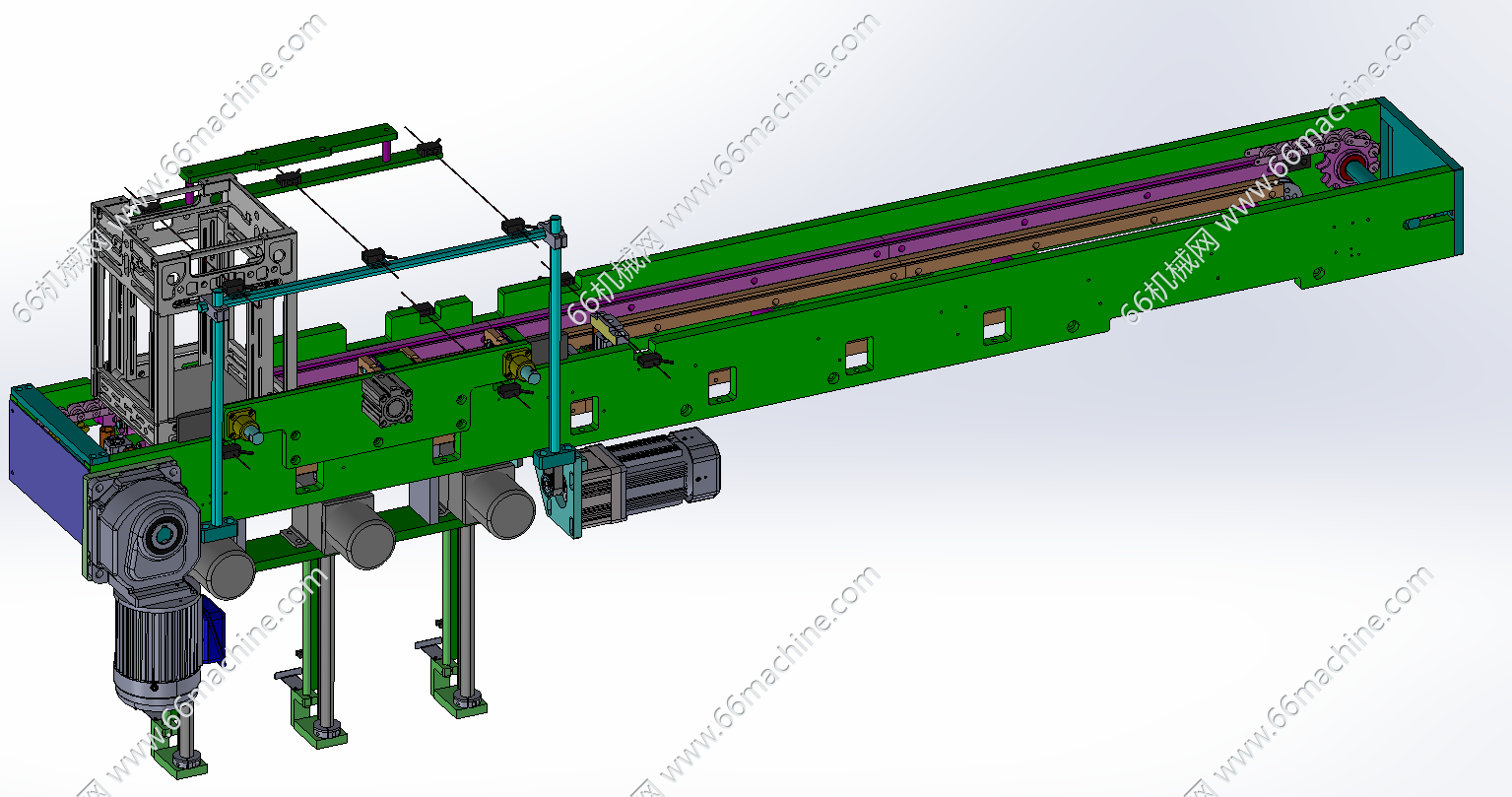

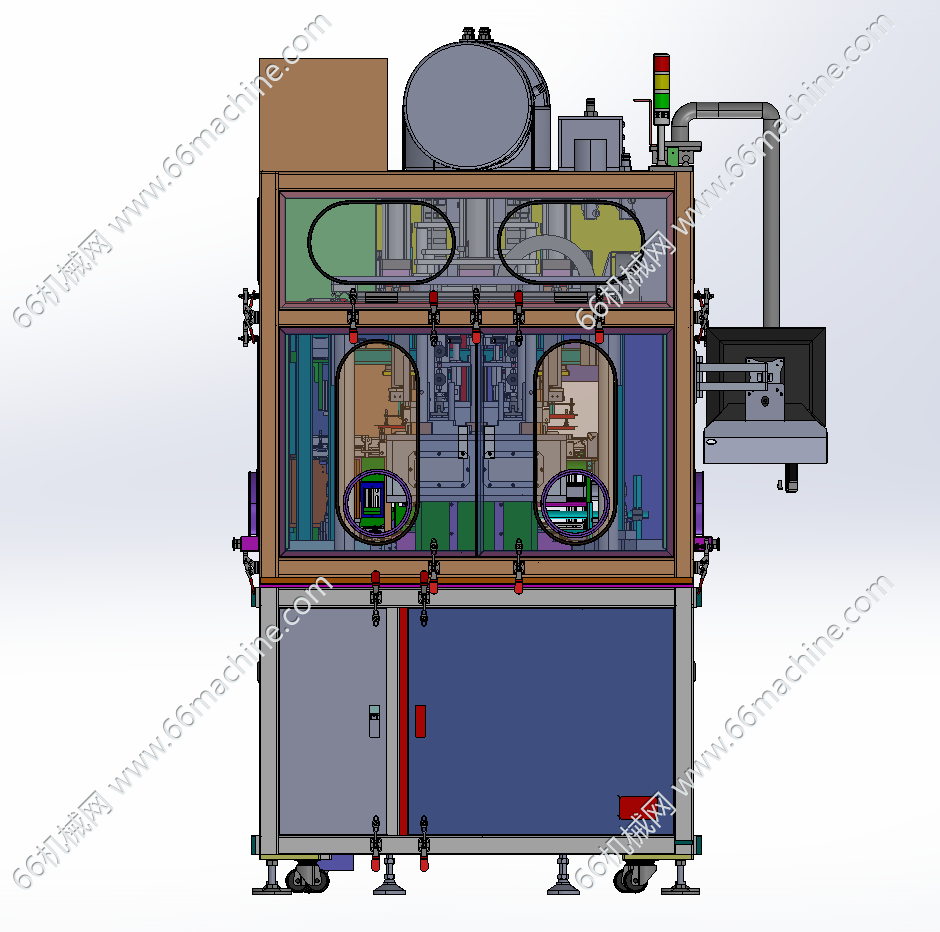

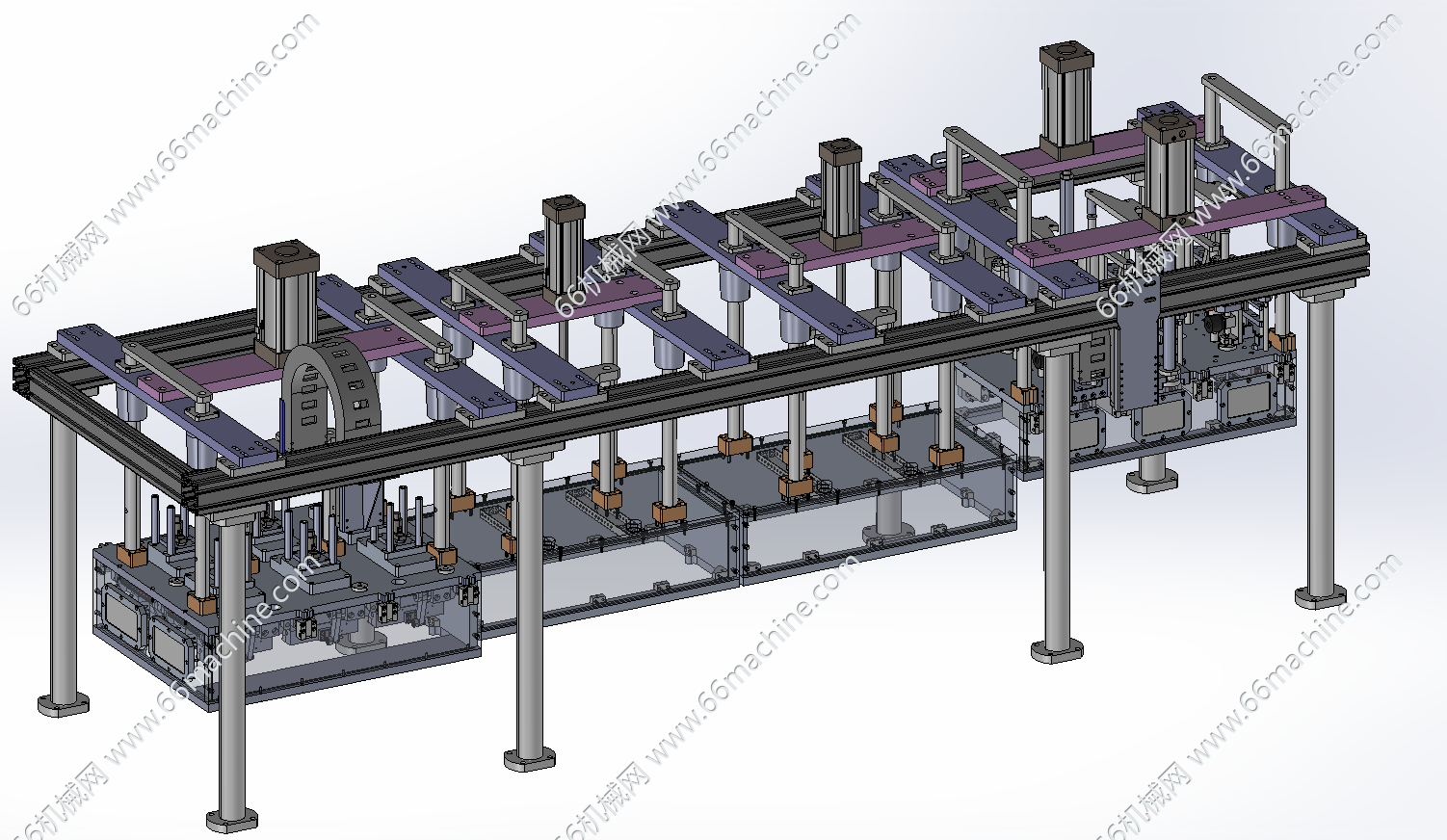

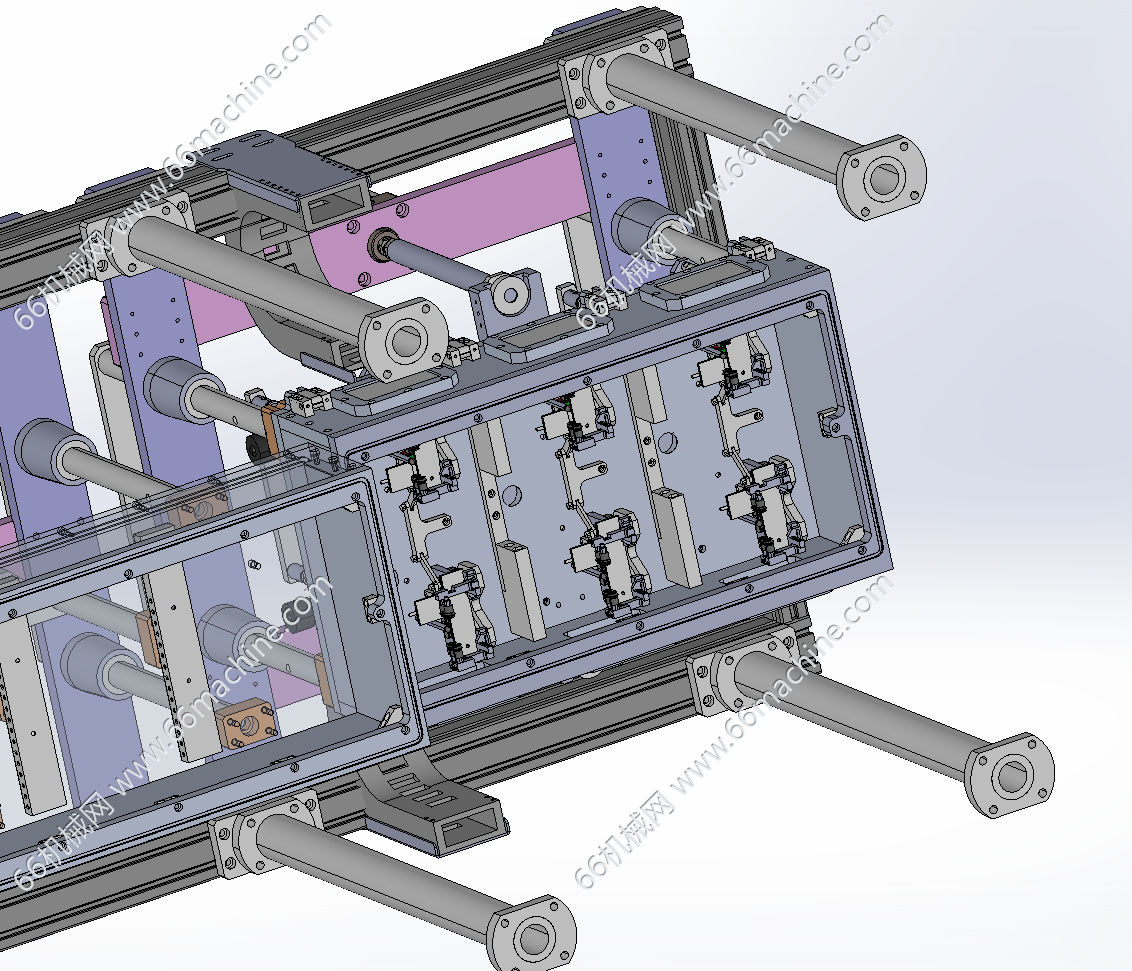

该设备主要用于手机软包锂离子电池和动力电池共用的自动注液机、主要是工艺有，自动上料封口工艺。实现对于软包装电池注液前称重、自动注液、自动静置、自动抽真空封口、注液后自动加热封装、自动分选注液不良品、自动出料等功能，该设备是软包锂电池真空注液机中效率比较高的，它是按一出六的结构设计，机构精密灵巧，从自动上料，扫码不良排出，抽真空注液，三级静置，真空热压封装，下料等工序全是自动化完成。从前端上料开始，循环治具，到注液工位，三级静置，真空封装，下料，结构完整，机架采用方通焊接加铝型材护罩，从图中可以看出把外罩隐藏后里面的结构是非常复杂的，，电芯抓取搬运机械手，和电芯上料输送以工装治具的设计都是非常有学习价值的，首先注液前电池腔体内要抽-96~-100kPa高真空； 其次注液中保持差压层流注液，避免注液嘴喷淋、喷雾 、在注液后设多次抽真空打压循环，其中为防止电解液过度挥发，抽空压力定为-65~-76kPa； 由于注液前需抽干真空，注液后抽空打压循环过程中需抽低真空，为增加设备的稳定性，特加了四套真空系统，三台真空泵以及四个储气灌。一套真空系统由一台TRP24型真空泵专门承担抽高真空任务；另一套真空系统由两台TRP48型真空泵,并采用国际先进的真空差压注液工艺，保证注液精度、生产稳定和电池电解液的充分侵润，兼顾清洁生产与设备易检点维护。本模型建模精巧，仅供专业技术人员参考学习之用！【step文件较大，需要较长时间打开】
