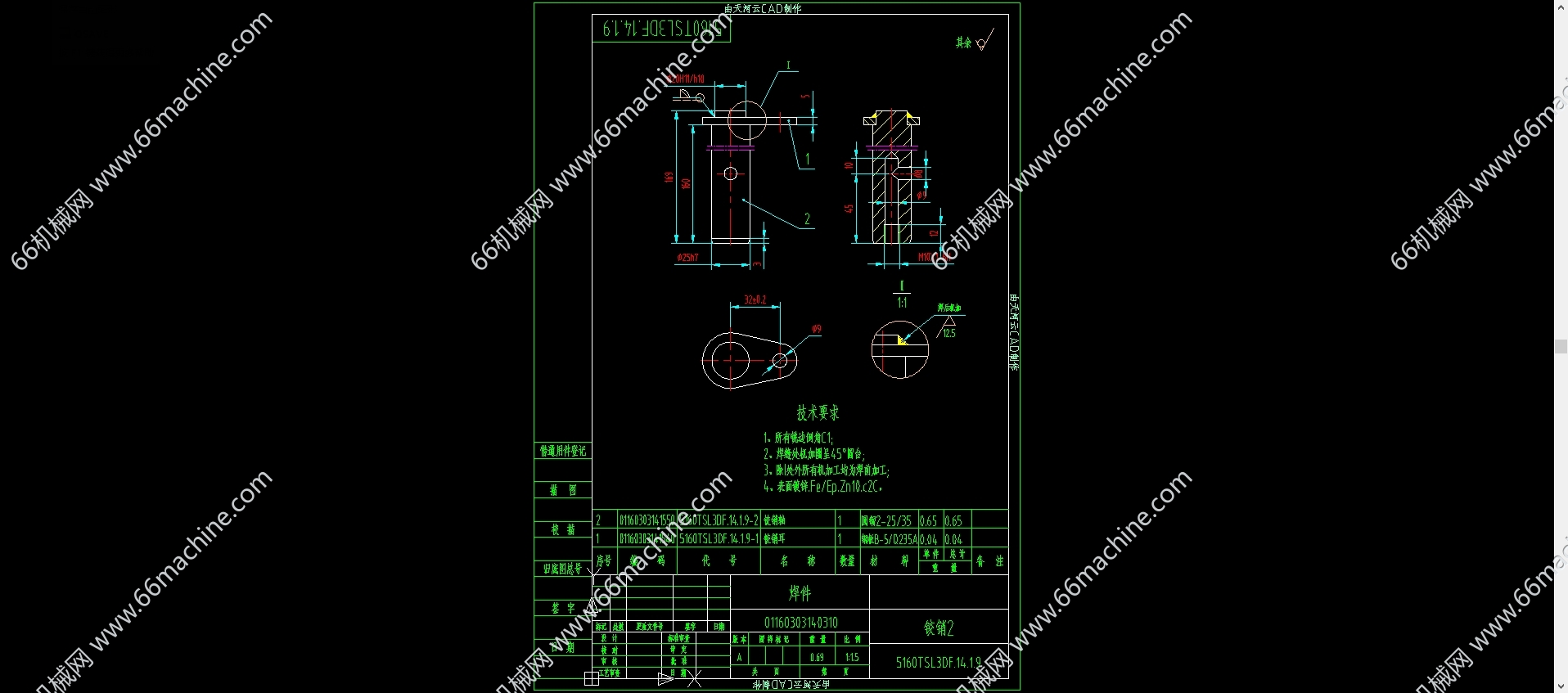

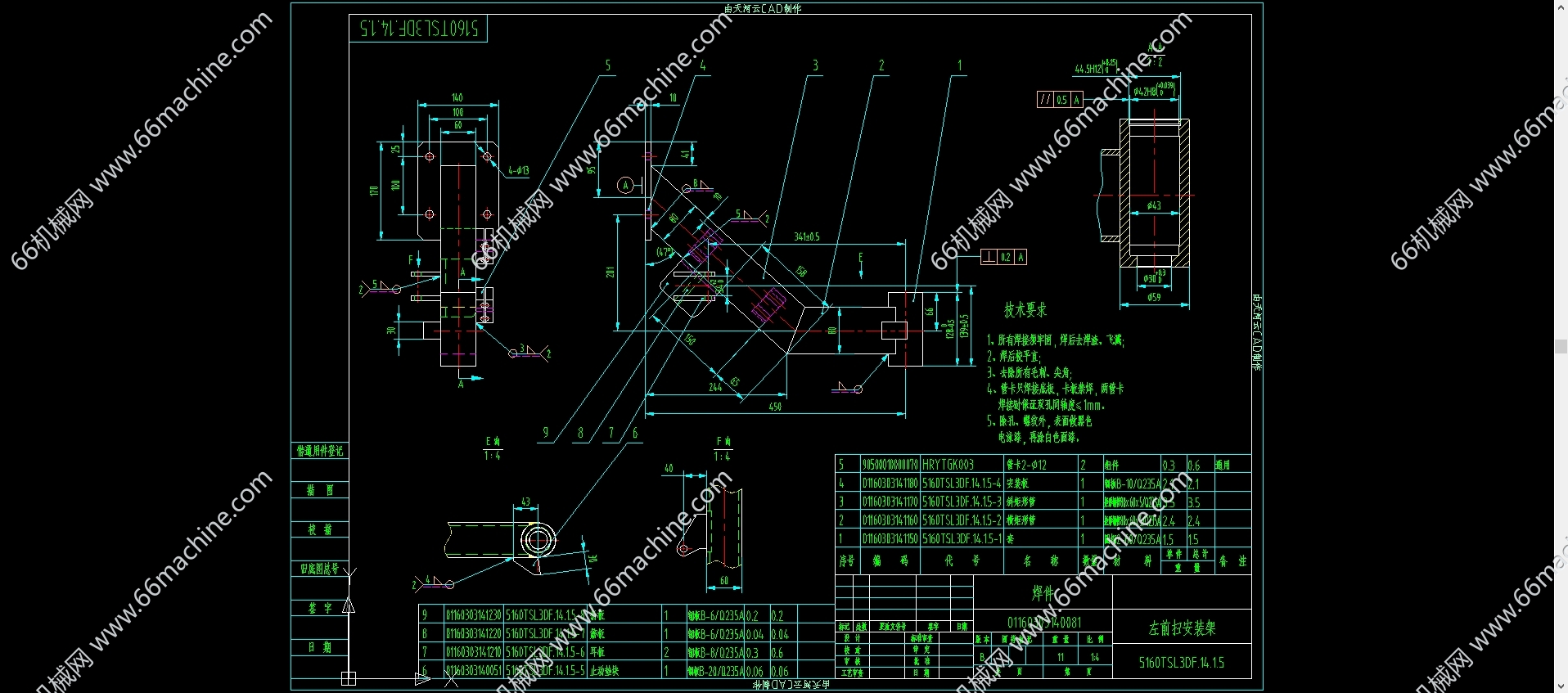

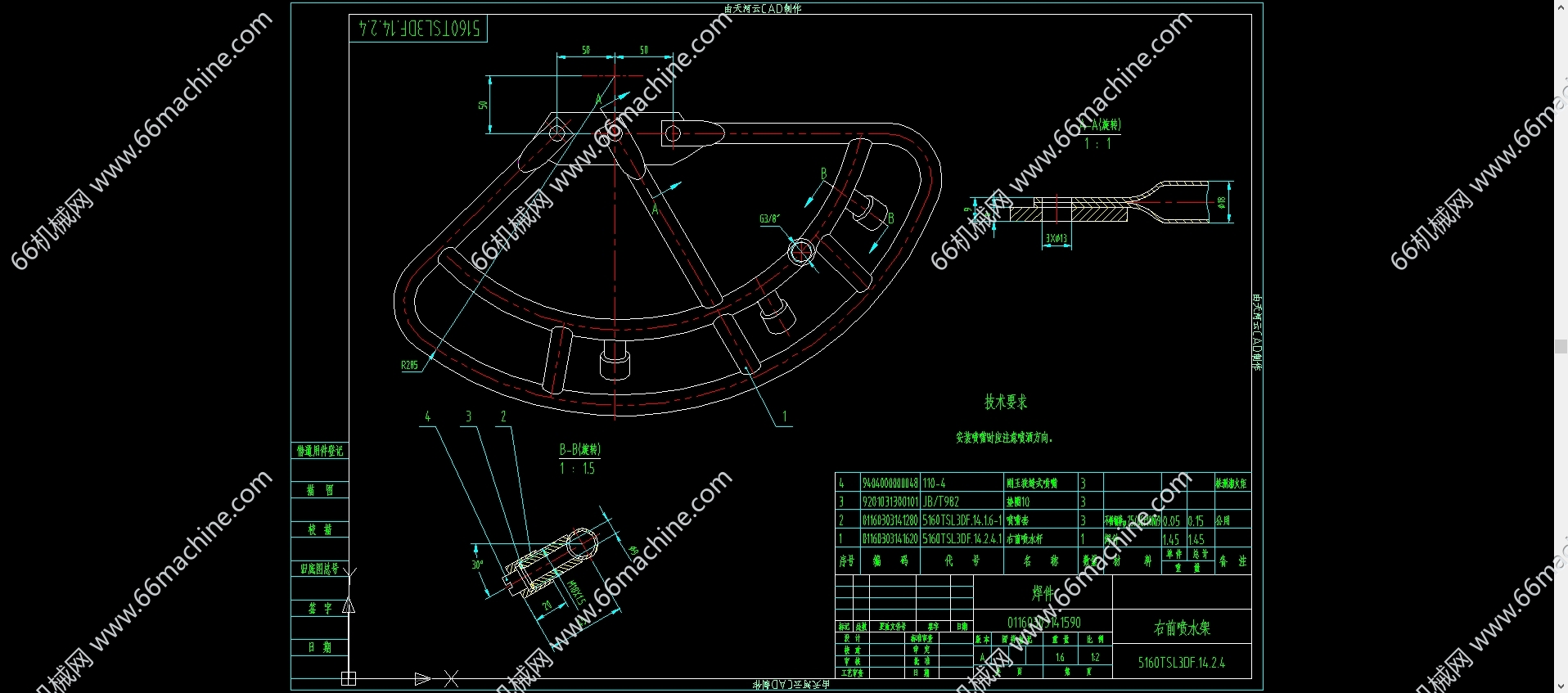

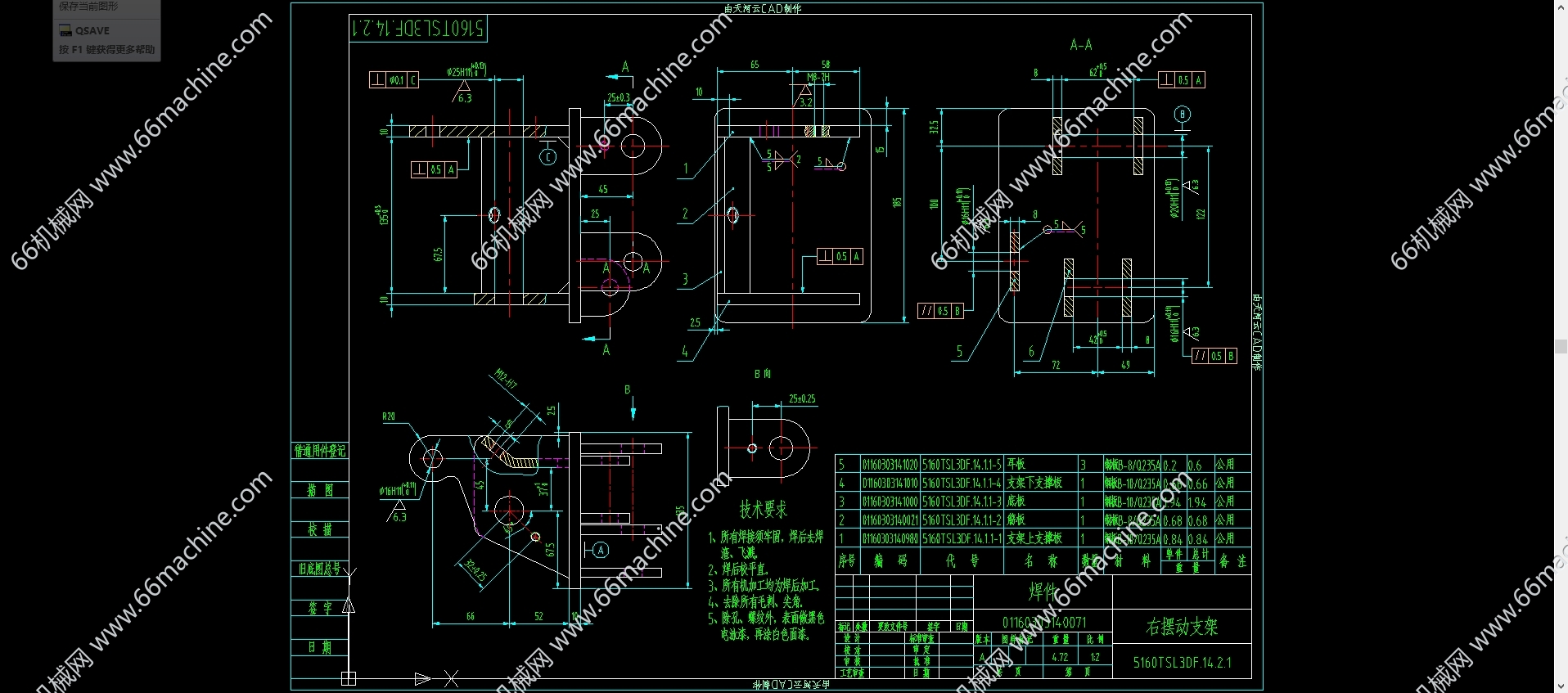

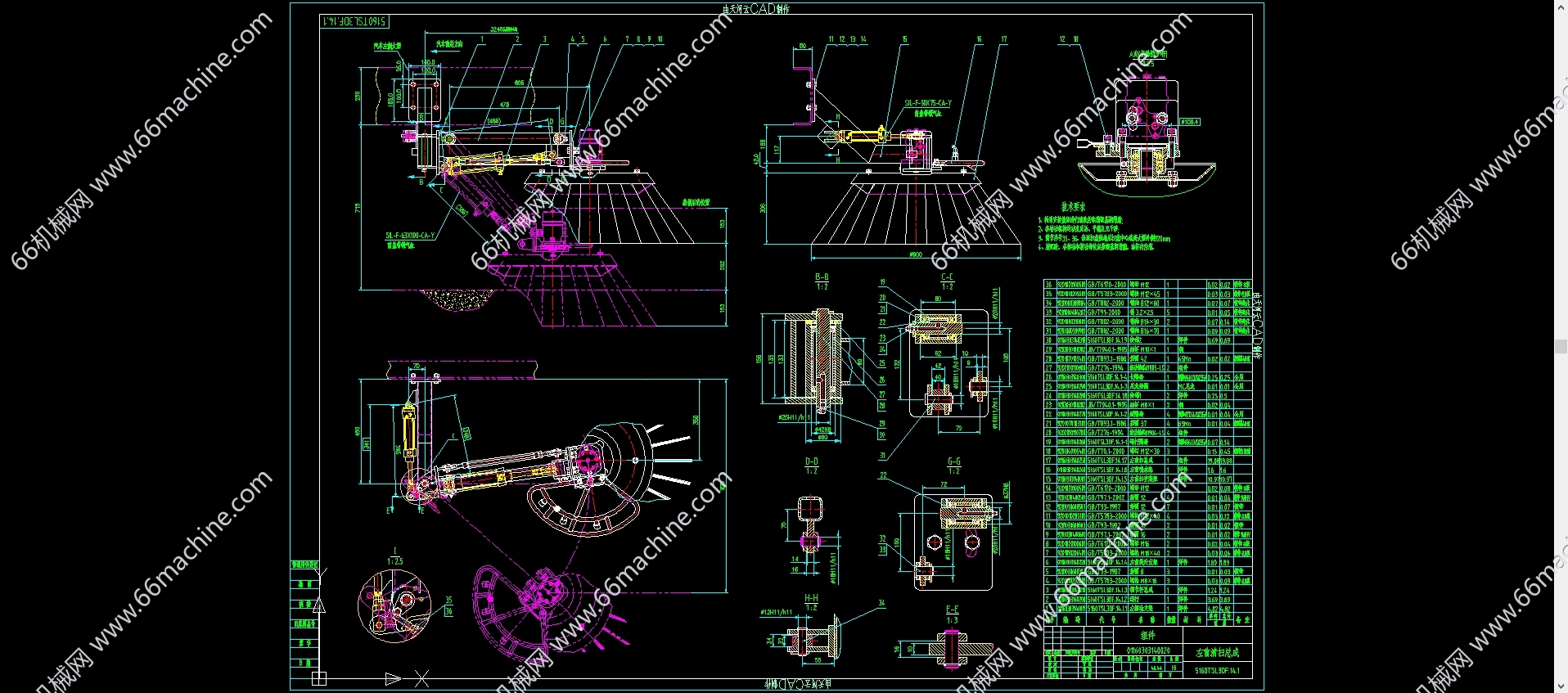

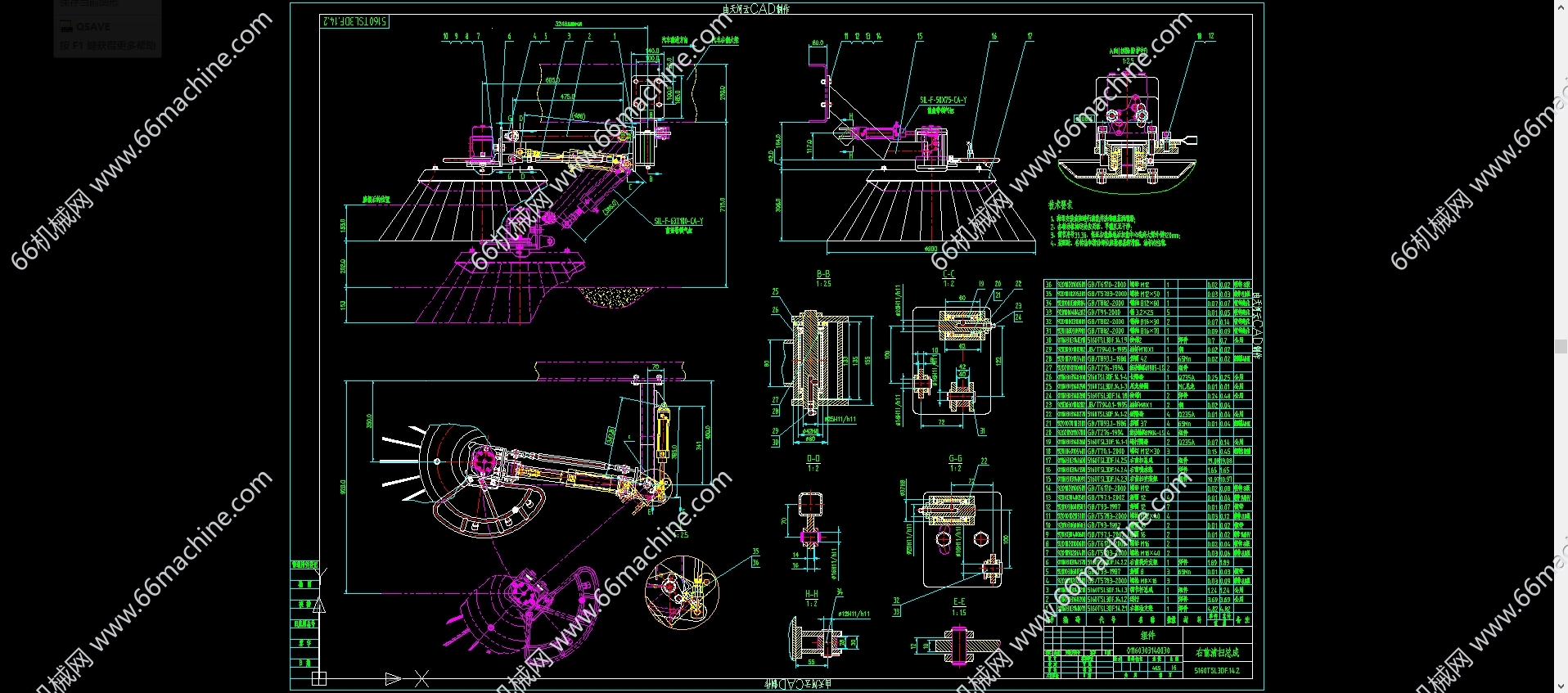

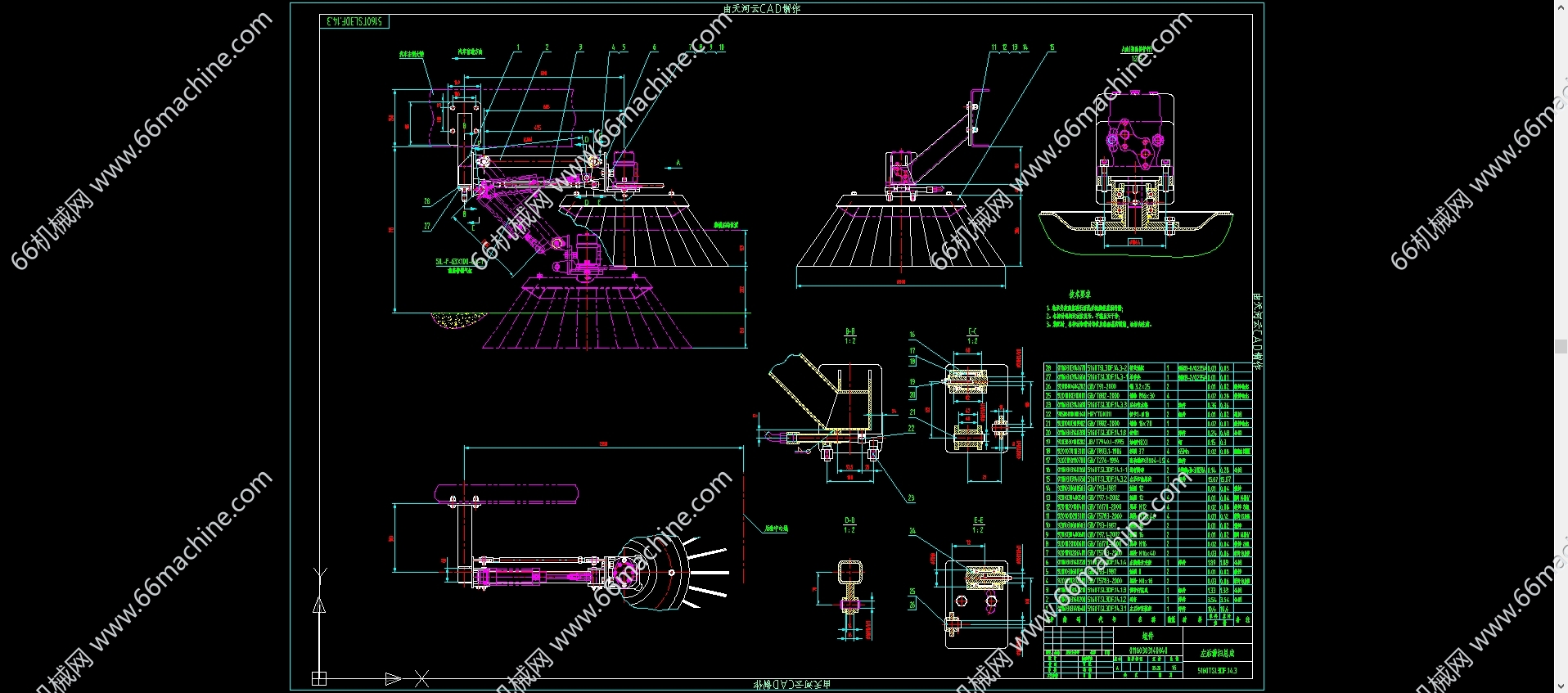

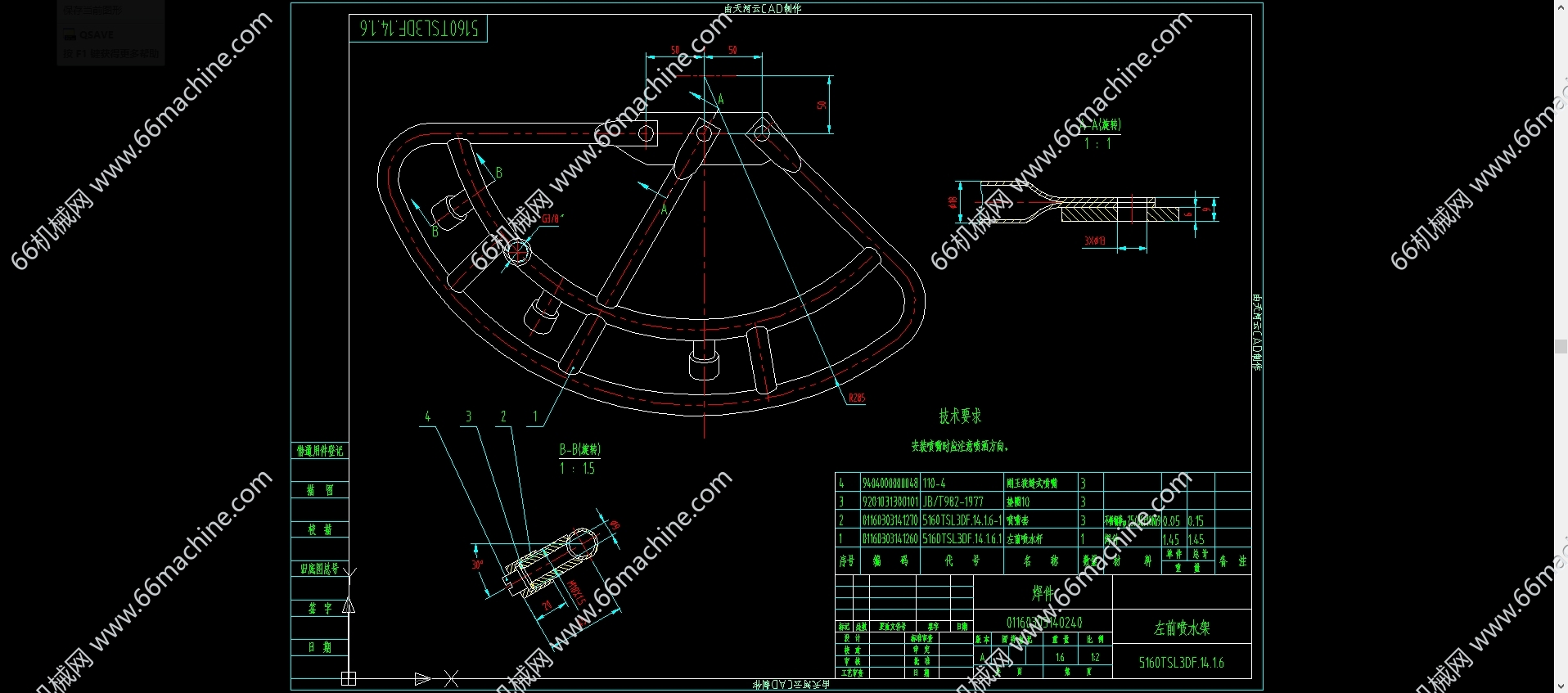

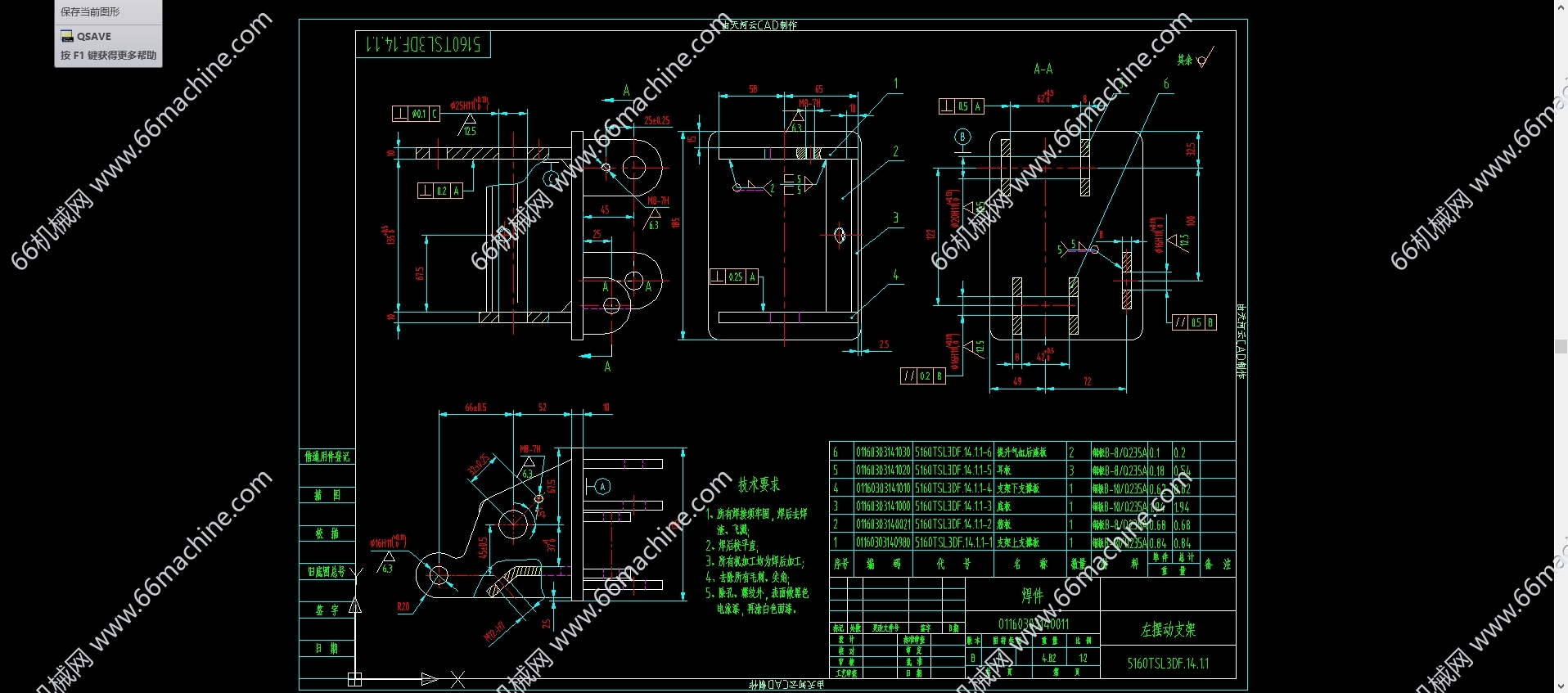

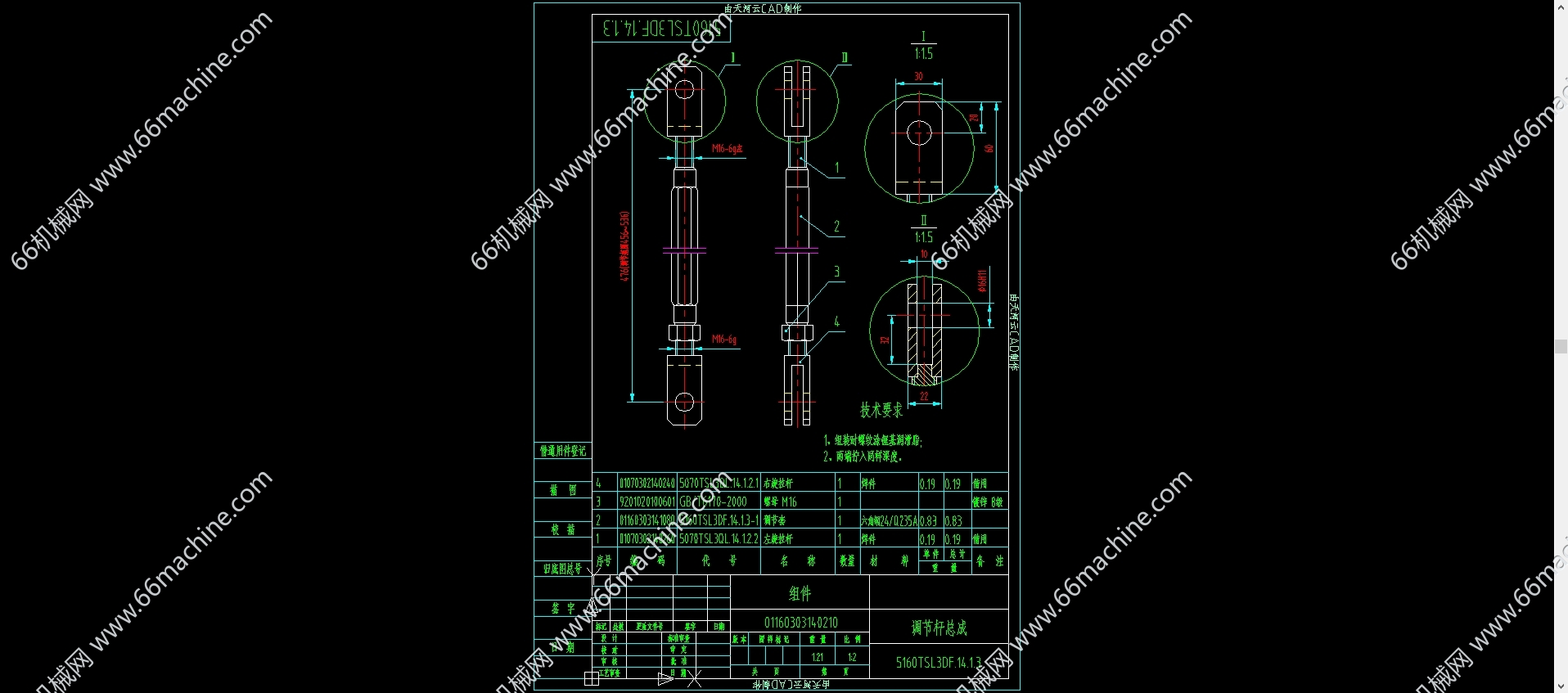

本套图纸为5160扫路车（路面清洗车）扫盘总成，由扫盘体、刷毛、液压马达、摆臂及调节组件构成。液压马达驱动扫盘旋转，刷毛紧贴地面清扫垃圾；摆臂连接车体与扫盘，调节组件可调整扫盘高度和角度，使刷毛更好贴合路面，将垃圾扫至吸盘处，配合吸尘系统实现高效清扫。欢迎下载参考！
持之以恒
图纸ID: 315092070400401248
图纸格式：dwg
图纸版本：AutoCAD2010
文件大小：4.89MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
