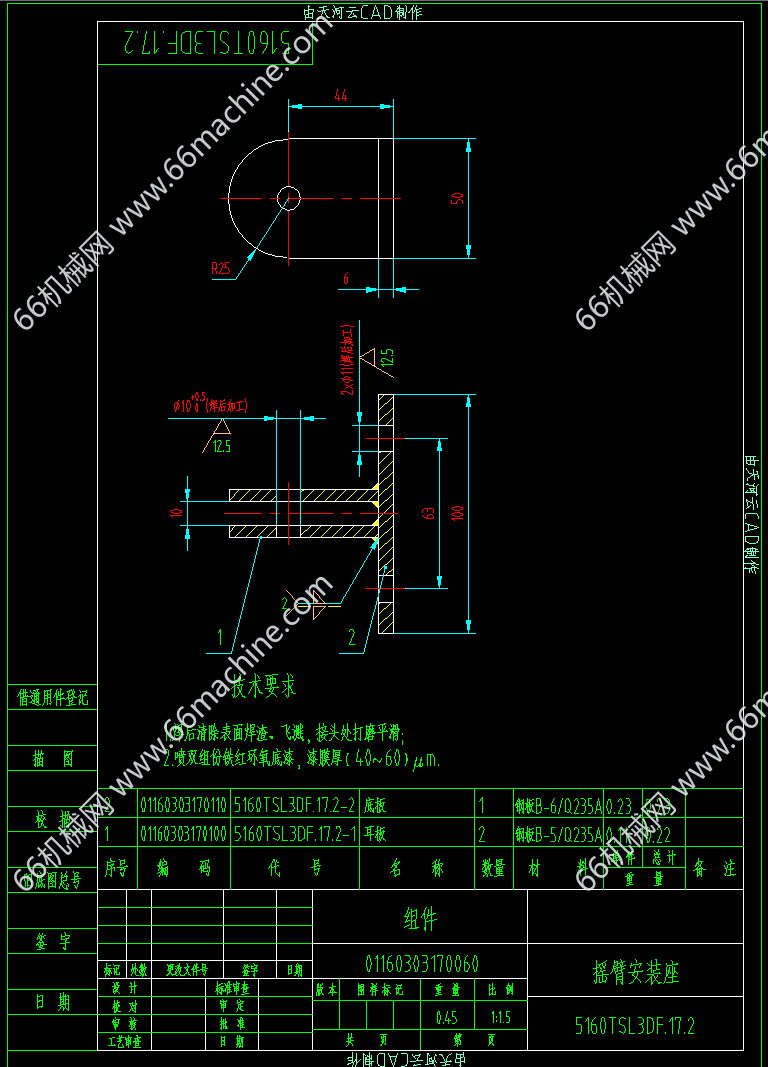

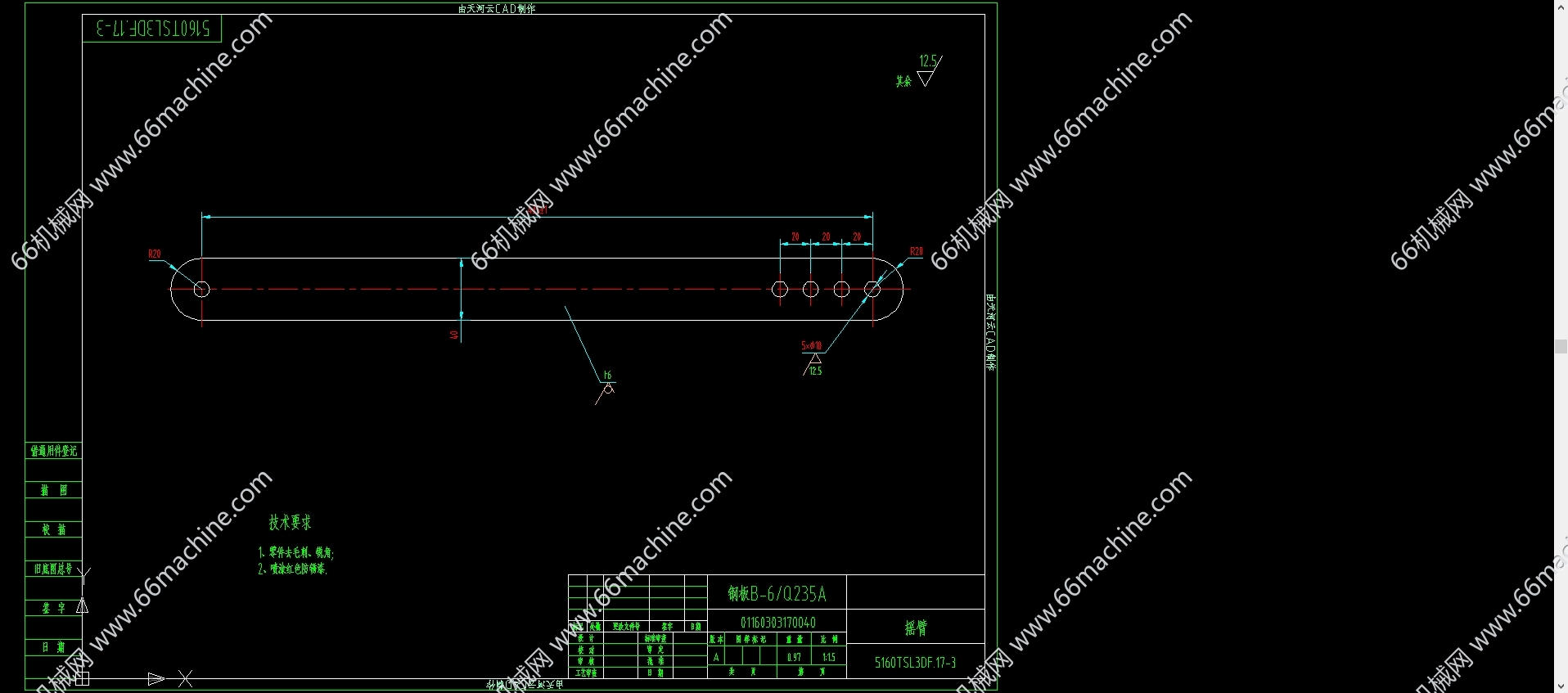

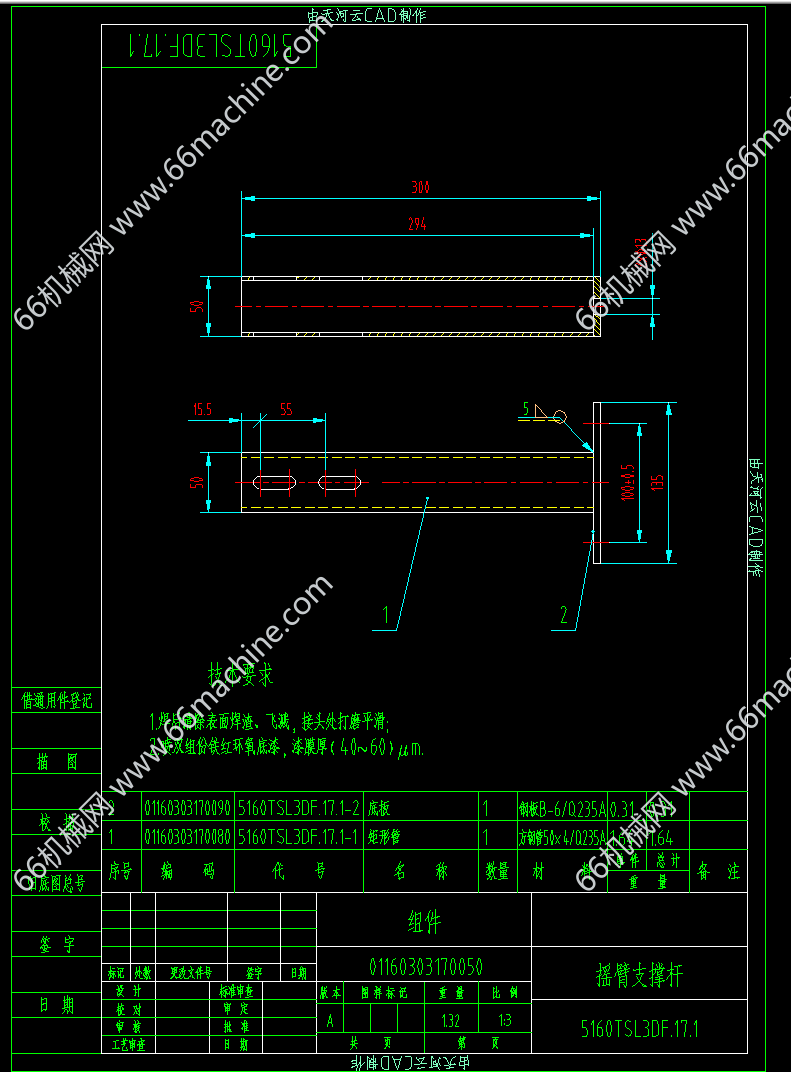

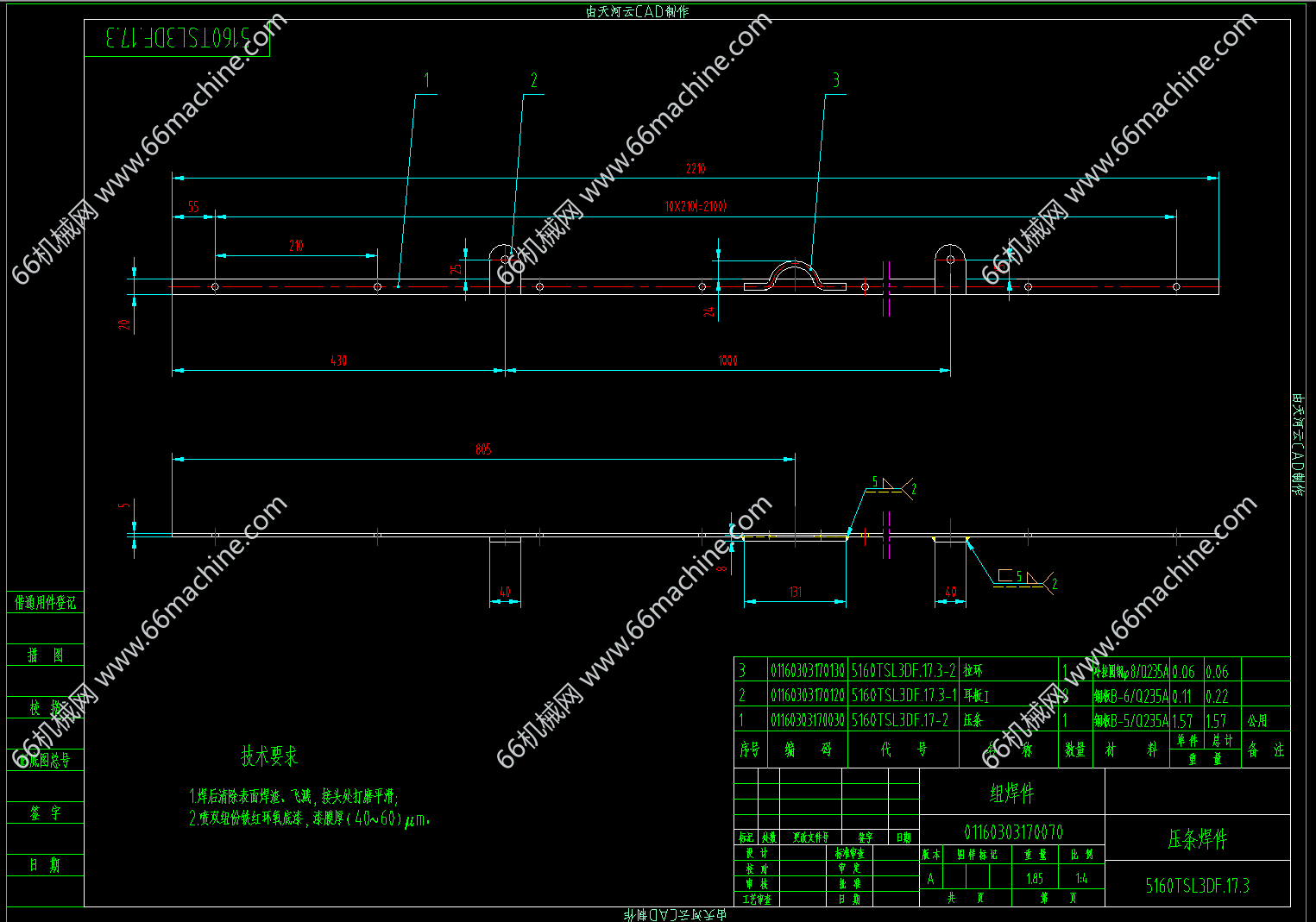

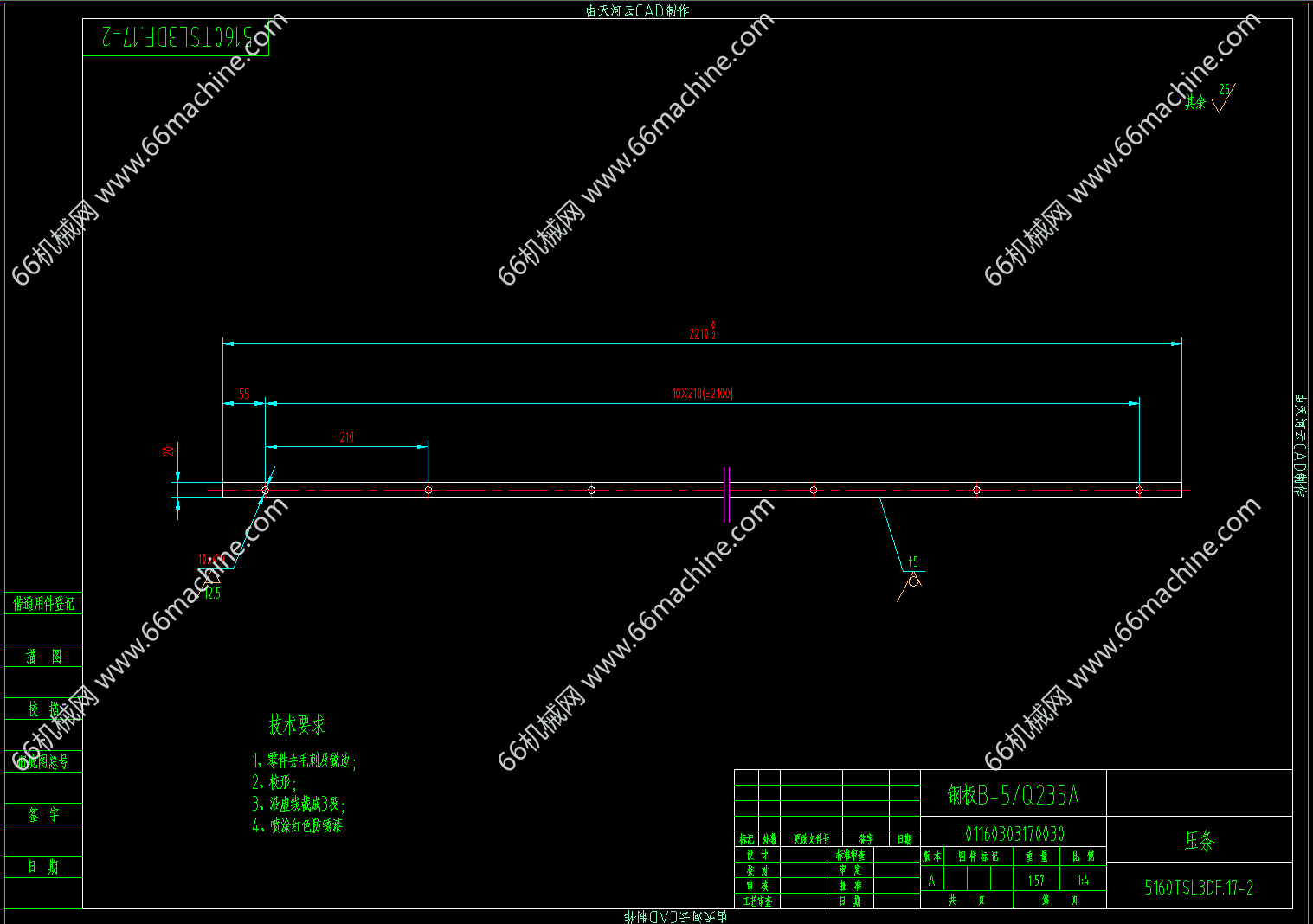

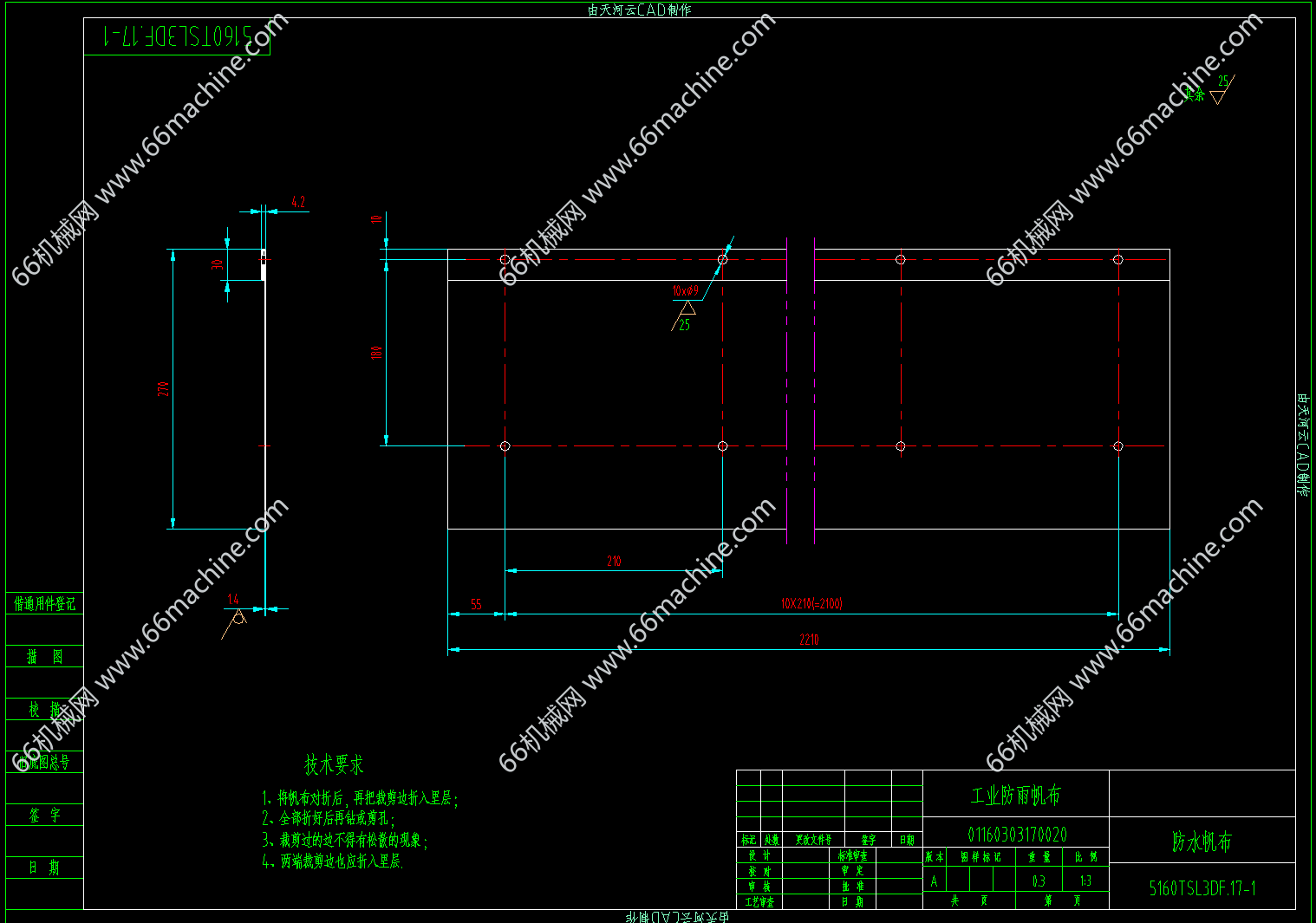

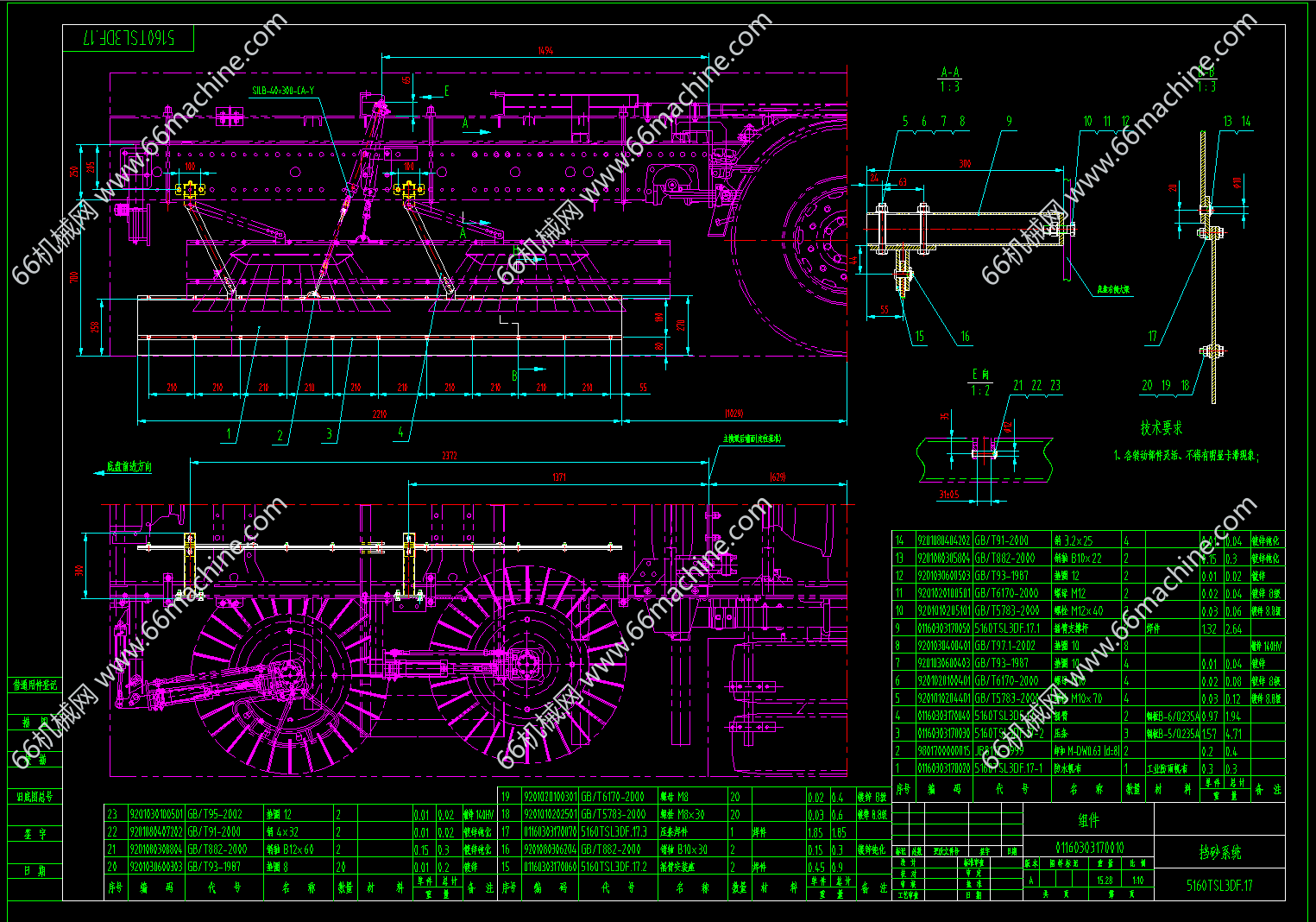

本套图纸为某企业扫路车（路面清洗车）挡砂系统，由挡砂板、支撑连杆及安装座等组成。作业时，挡砂板在支撑构件作用下，围合于扫盘周边，阻挡清扫时飞溅的砂石，避免其散落或损伤设备；同时约束垃圾范围，让扫盘清扫的垃圾更易被吸嘴吸入，助力高效清扫，减少扬尘与二次污染。欢迎下载参考！
持之以恒
图纸ID: 315092070400400583

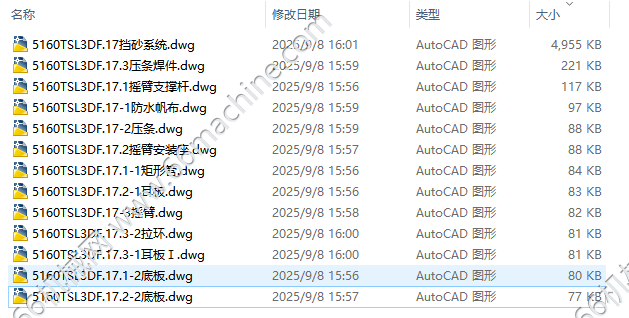

图纸格式：dwg、db
图纸版本：AutoCAD2010
文件大小：4.08MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
