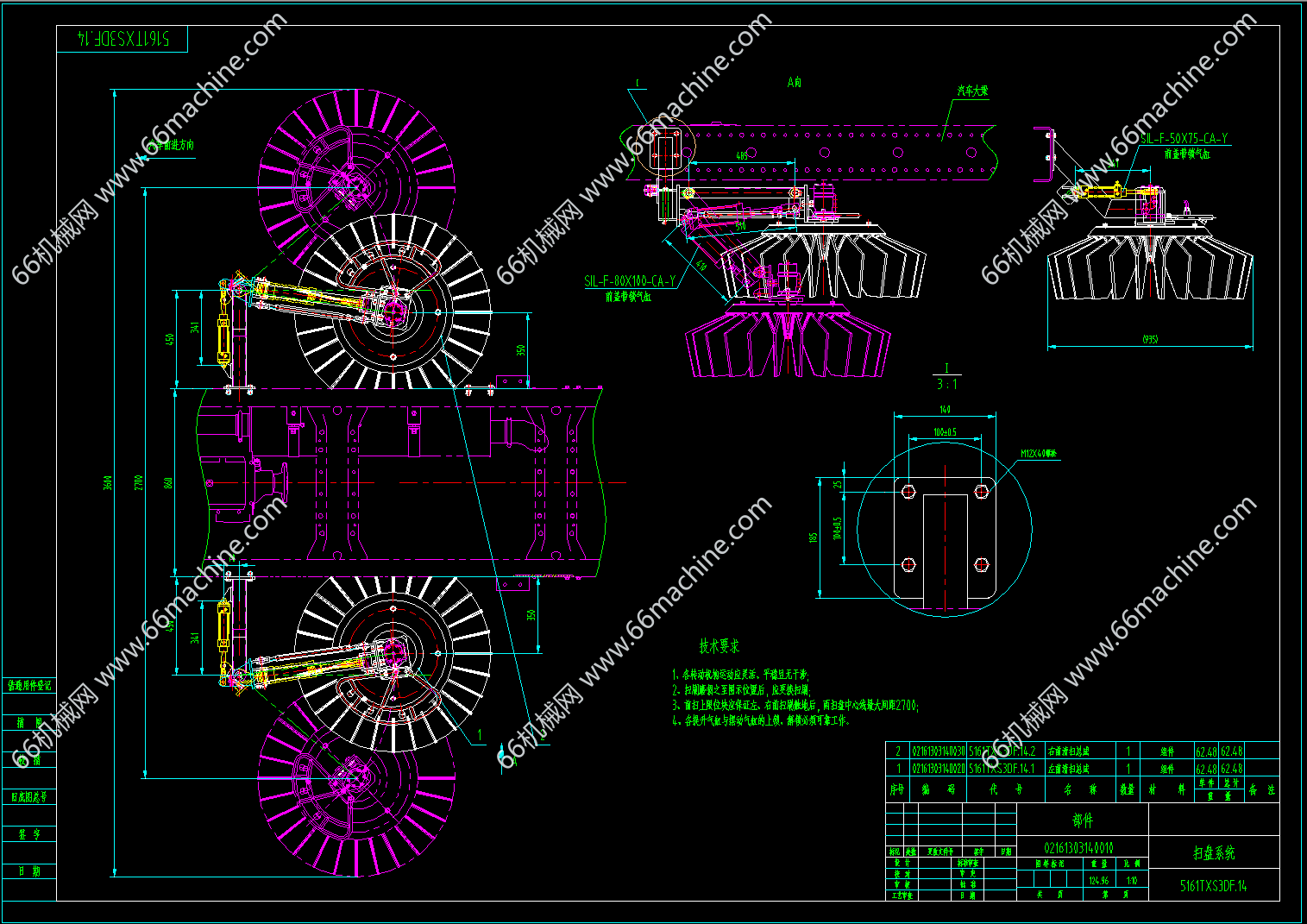

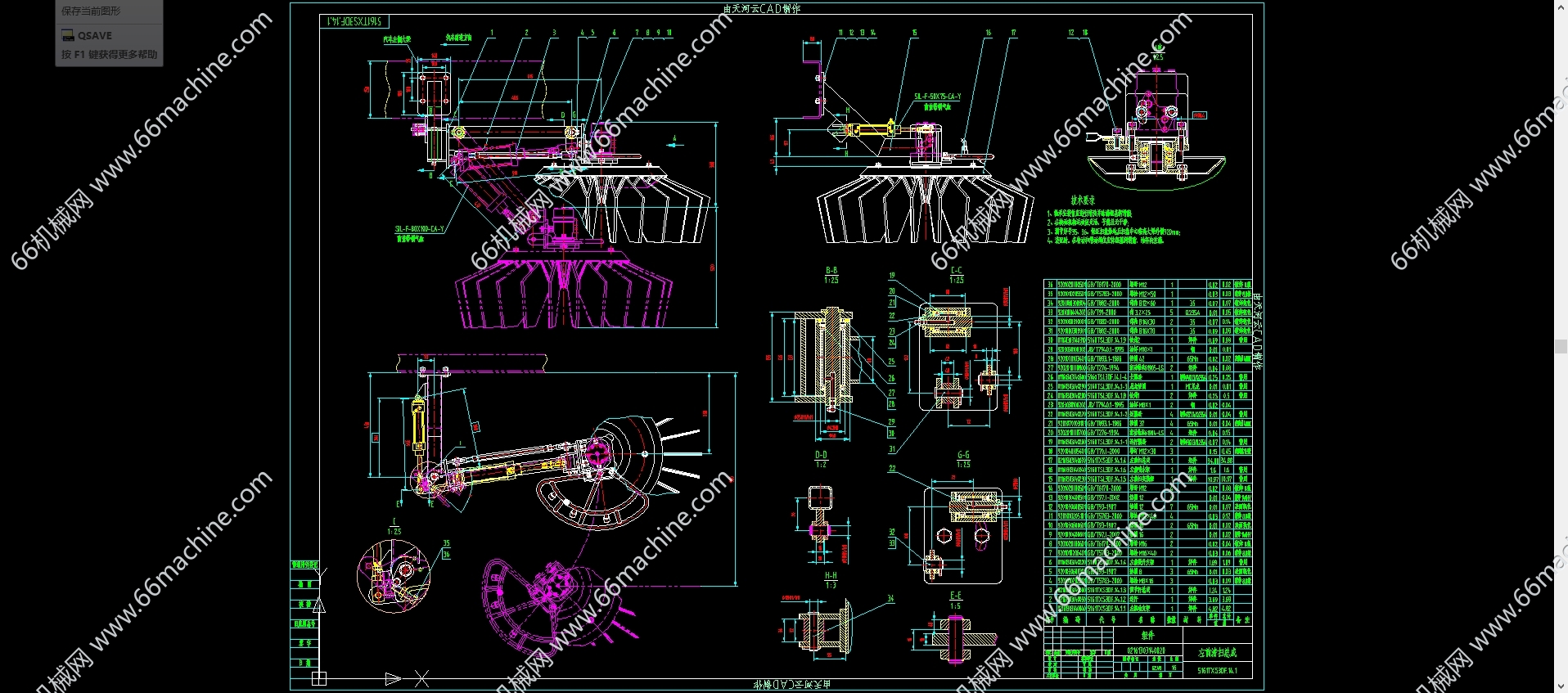

本图纸为某企业5161洗扫车（路面清洁车）扫盘系统，由扫盘、摆臂、调节杆件及液压马达等组成。液压马达带动扫盘旋转，摆臂可调整扫盘与地面的间距，使扫盘贴近地面作业，旋转的扫盘把路面垃圾往中间聚拢，同时结合水路喷水，为后续清扫或吸尘工序创造条件，让路面清洁更高效。
持之以恒
图纸ID: 315092070400399885
图纸格式：dwg、db
图纸版本：AutoCAD2010
文件大小：4.54MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
