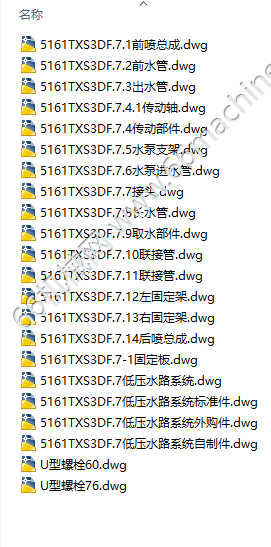

本图纸为某企业5161洗扫车（路面清洁车）低压水路系统，由水箱、前水管、长水管、水泵进水管、取水部件及前后喷总成等组成。水箱储存的水，经各管路与取水部件的配合，被输送至前后喷等装置，借助低压水压实现喷水，为洗扫作业提供稳定水源，各部件协同保障水路通畅，助力完成清扫任务。
持之以恒
图纸ID: 315092070400399087
图纸格式：dwg
图纸版本：AutoCAD2010
文件大小：4.22MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
