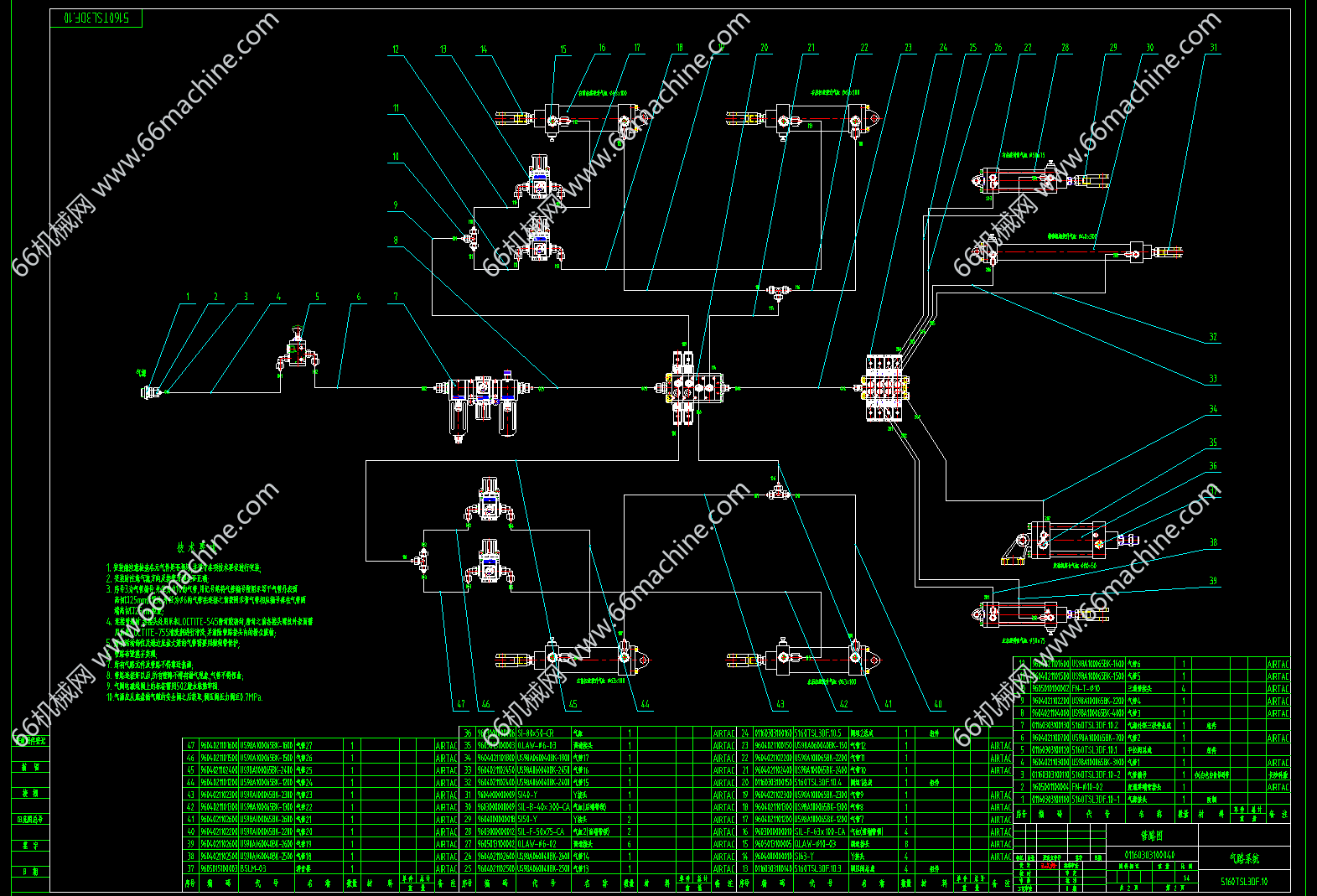

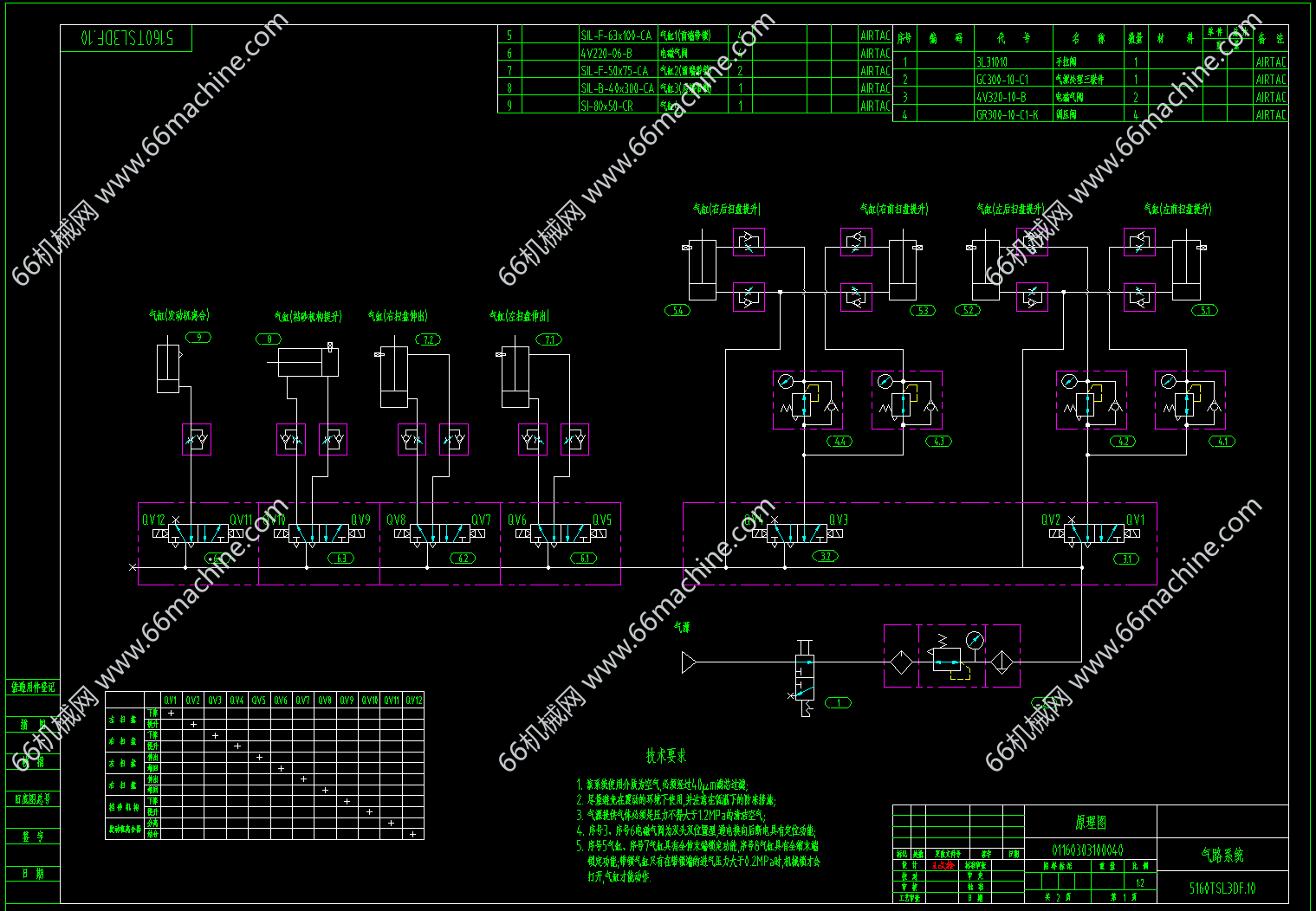

本图纸为某企业（路面清洗车）扫路车气路系统，由气源处理三联件、阀组（电磁换向阀、手动阀等）和气缸等组成。气源经三联件过滤、调压、油雾后，通过阀组分配气流，控制各气缸动作，实现扫盘升降、后斗门开关等功能，为扫路作业的气动机构提供稳定动力，保障清扫相关动作精准顺畅。本套图纸为专业人员设计，水平很高，可供大家探讨学习！
图纸ID: 315092070396203744
图纸格式：dwg
图纸版本：AutoCAD2010
文件大小：1.87MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
