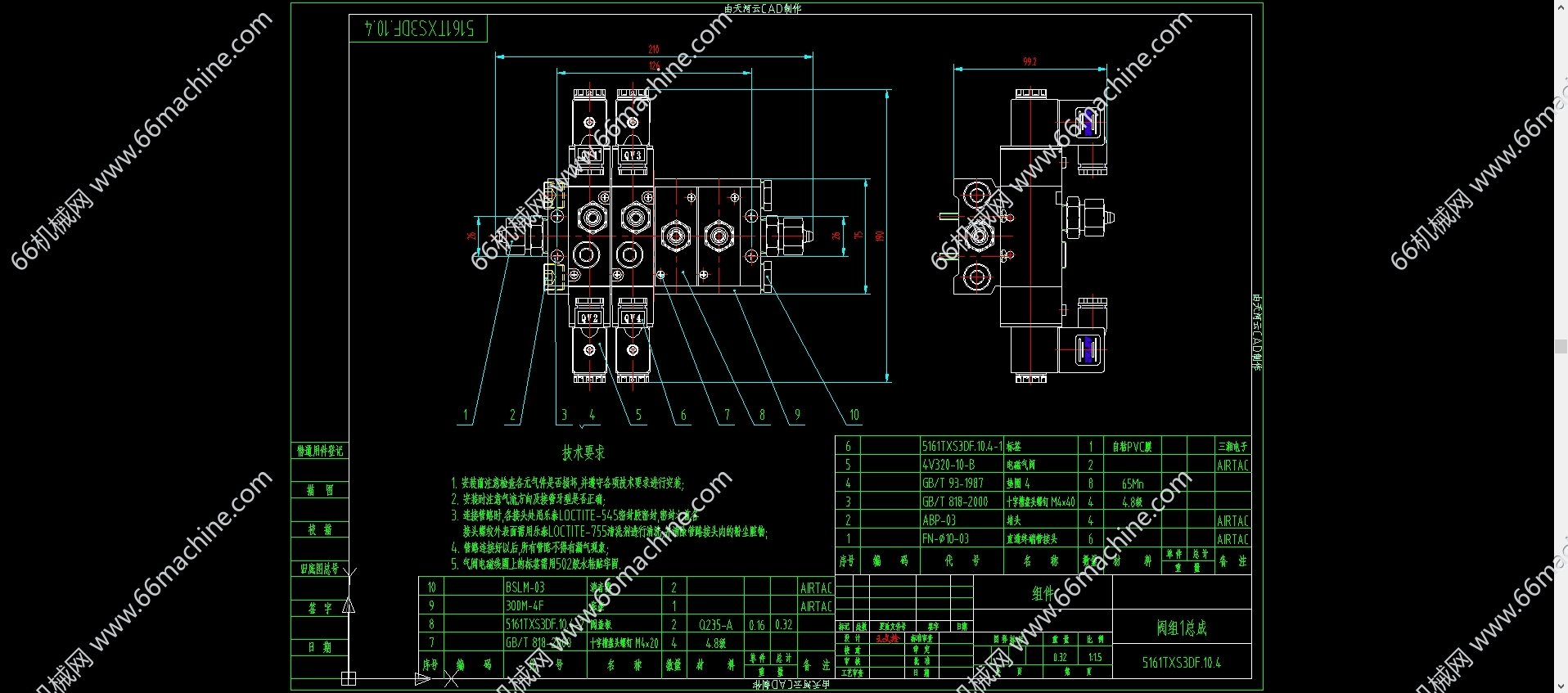

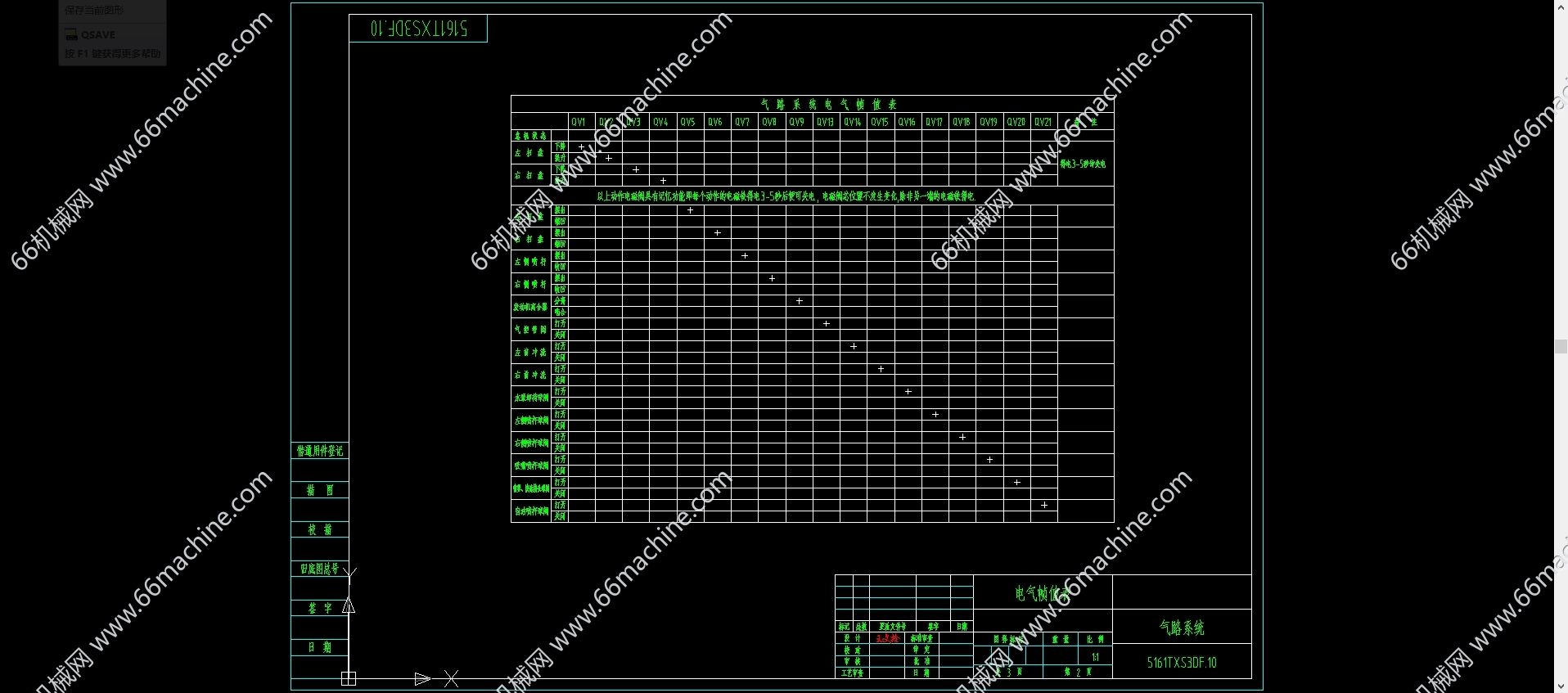

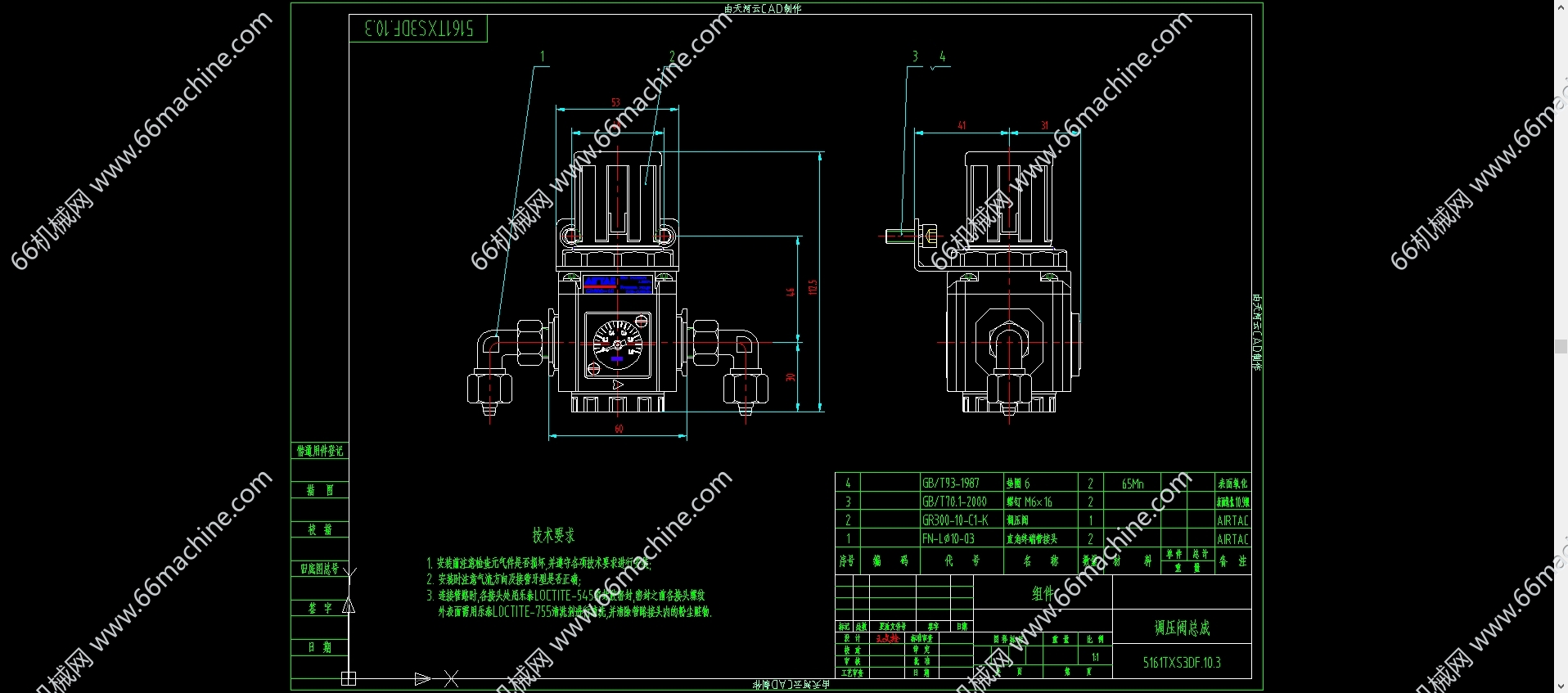

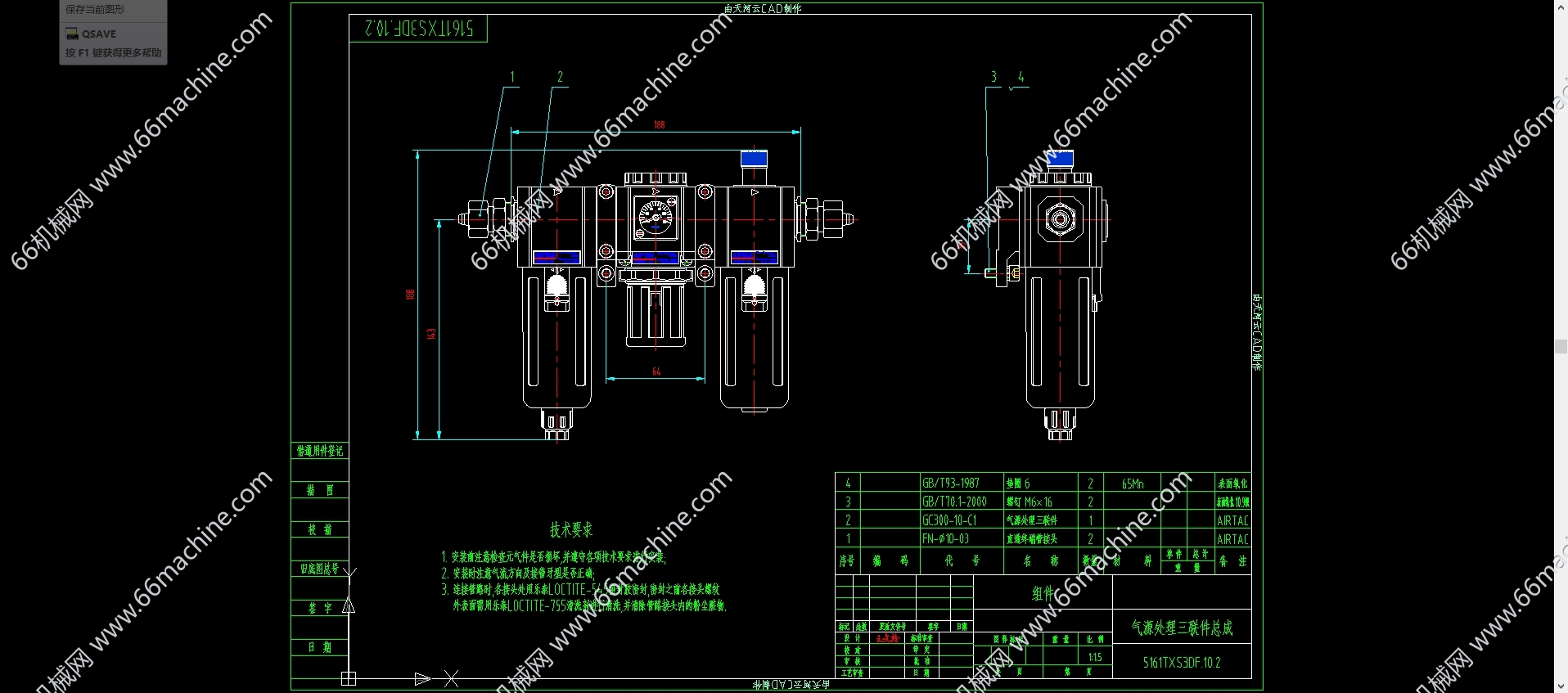

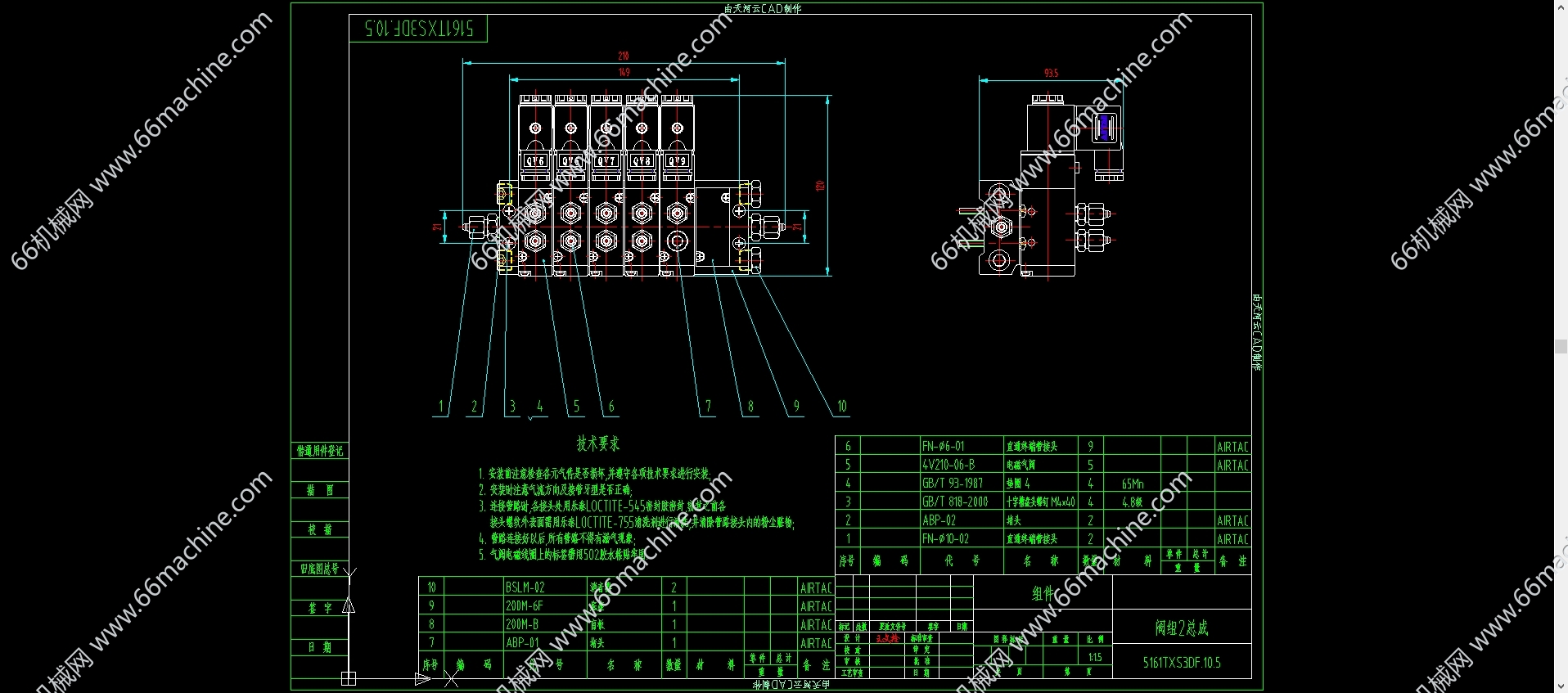

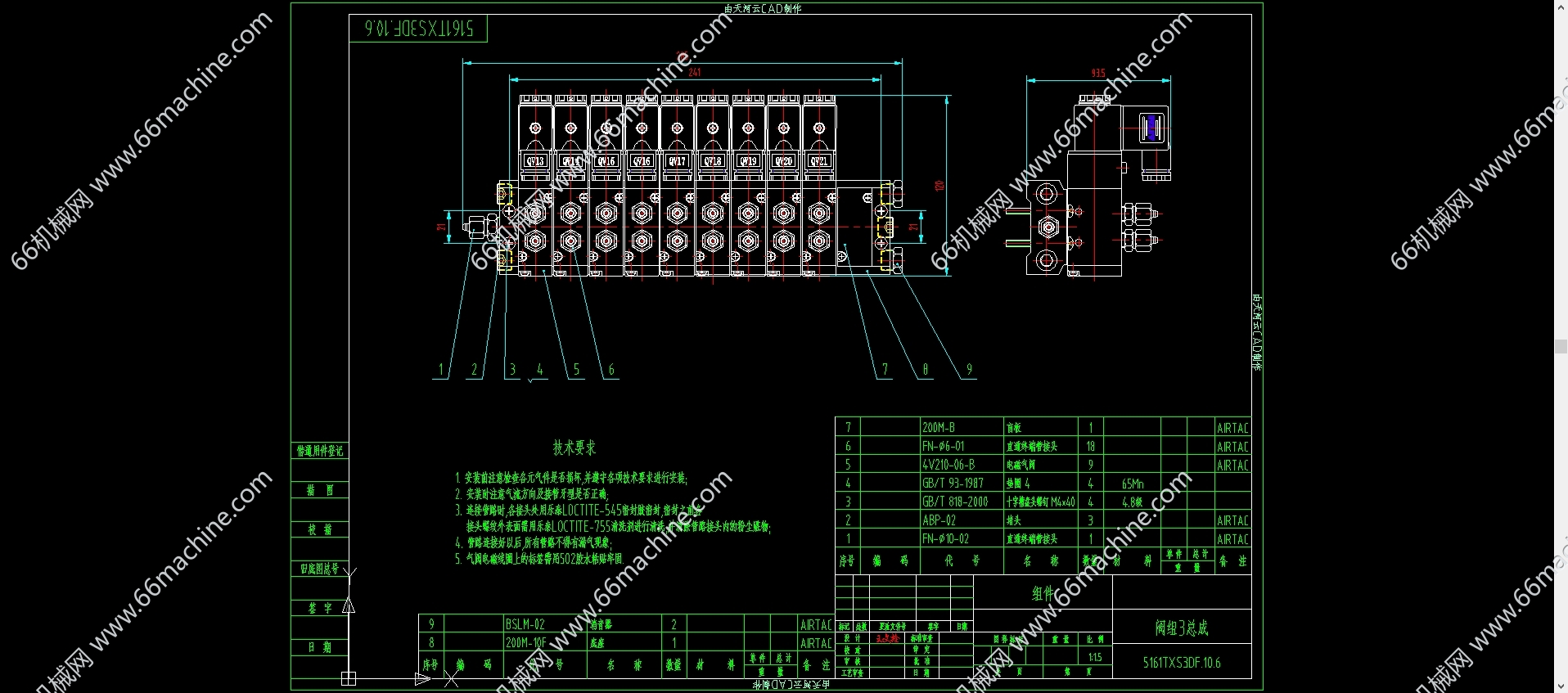

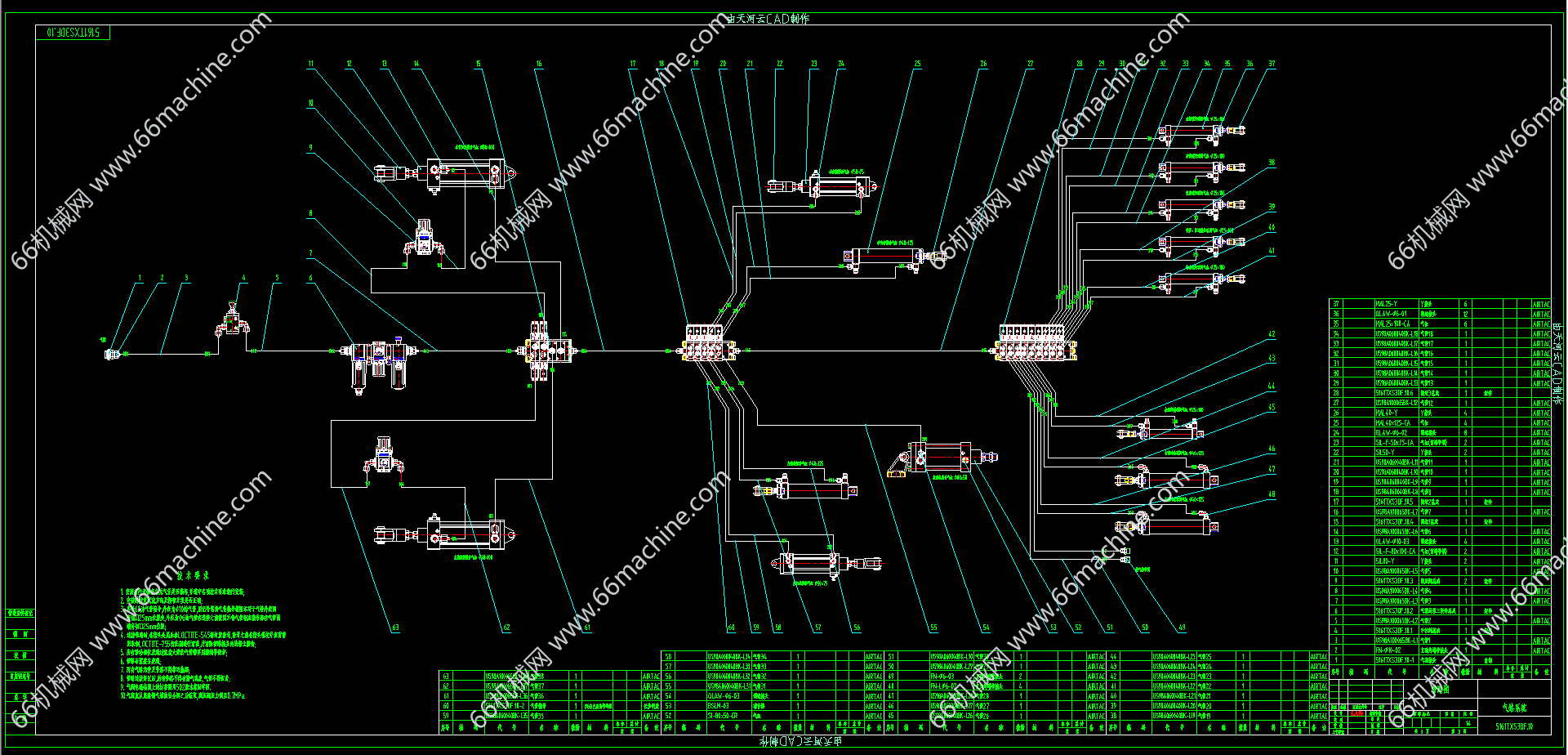

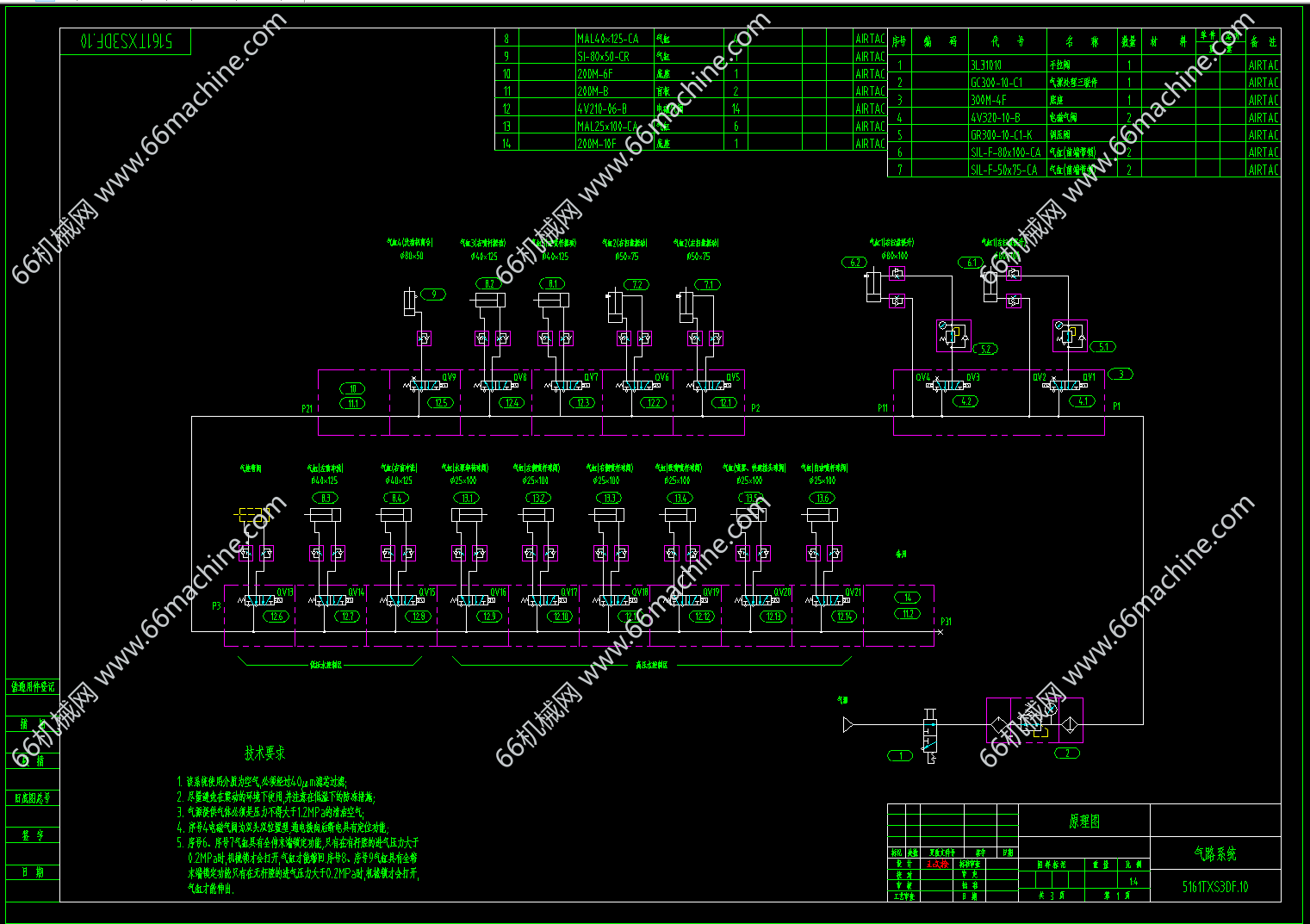

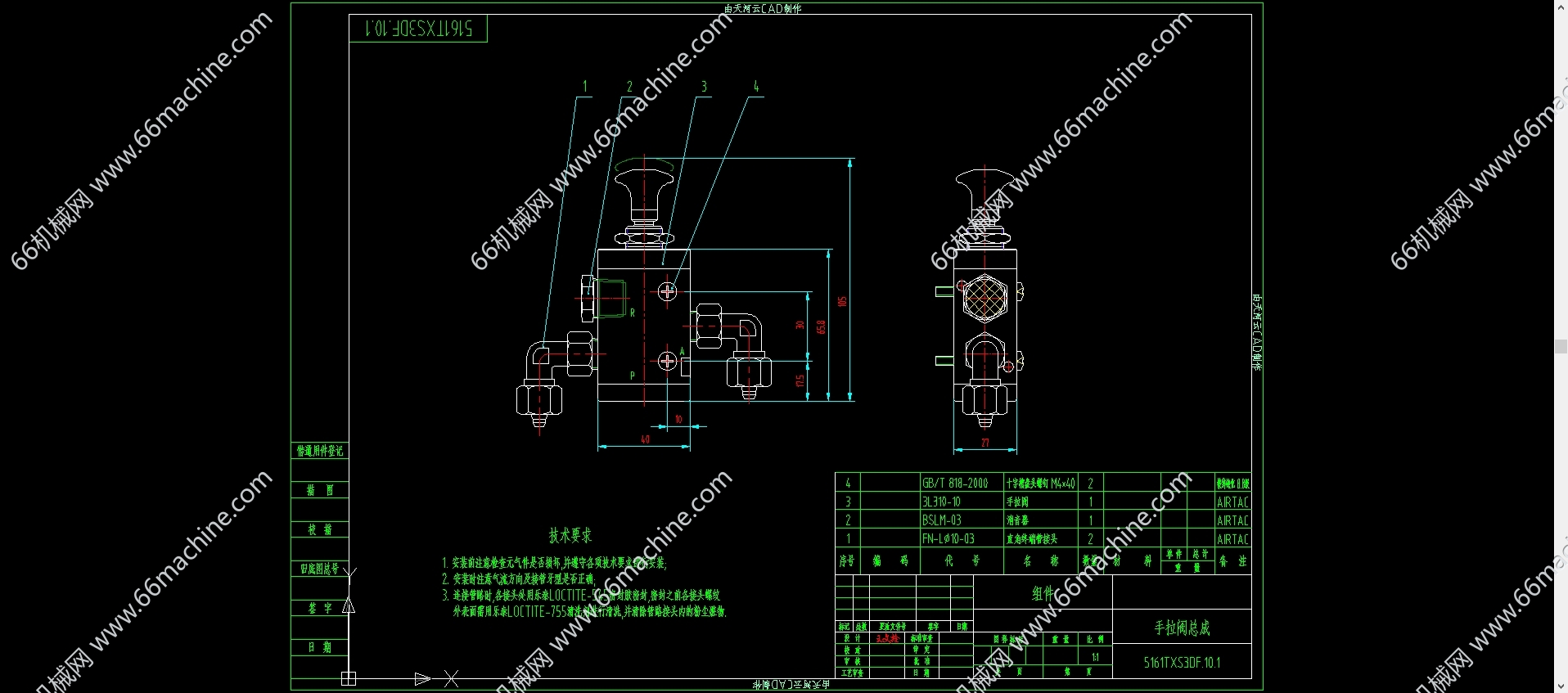

本图纸为某企业5161洗扫车（路面清洁车）气路系统，由气源处理三联件、多组电磁阀阀组、手拉阀及气缸等组成。气源经处理后，通过阀组和手拉阀的控制，将压缩空气输送至各气缸等执行元件，驱动扫盘、吸盘等装置完成开合、升降等气动动作，为洗扫作业的气动环节提供稳定且精准的气流控制。
持之以恒
图纸ID: 315092070396203643
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：2.04MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
