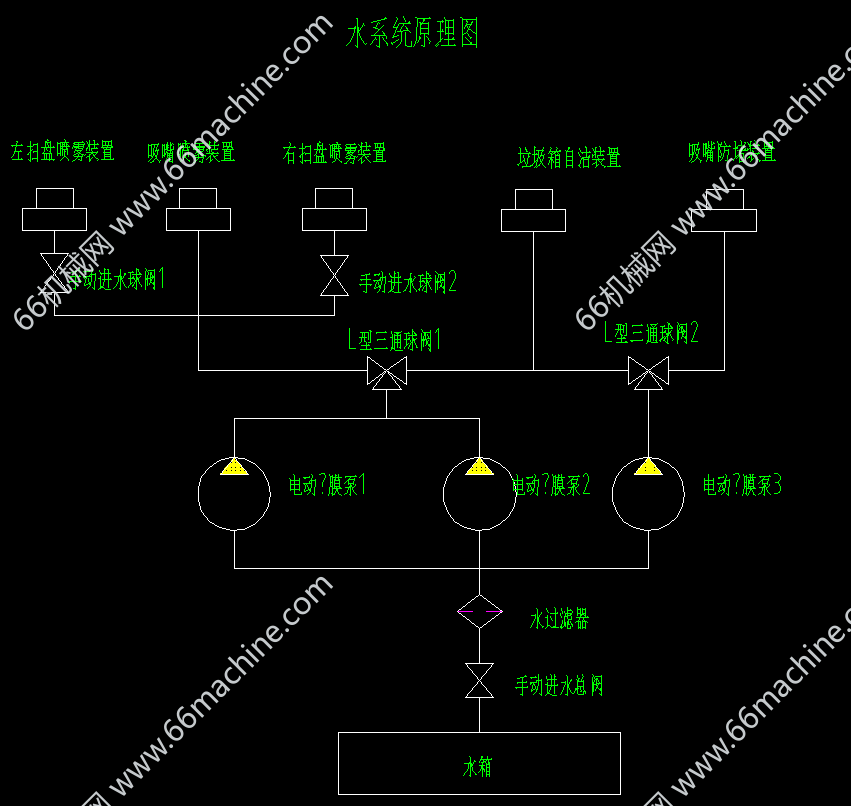

本图纸为某企业路面清洗车（扫路车）水路系统总成，由水箱、水过滤器、手动阀、电动隔膜泵、三通球阀及各喷雾/自洁装置组成。水箱供水经过滤、总阀后，由电动隔膜泵加压，通过三通球阀分配，为左/右扫盘喷雾、吸嘴喷雾、垃圾箱自洁、吸嘴防堵等装置送水，配合手动与电动阀控制水路，实现清扫降尘、箱体清洁等功能。为专业人员设计，水平很高，可供大家探讨学习！
图纸ID: 315092070392009435
图纸格式：dwg、db
图纸版本：AutoCAD2010
文件大小：1.01MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
