圆棒全自动钻孔倒角攻牙一体机
发布时间：2026-06-04
-
-
-
-
-
-
-
-
-
-
图纸描述

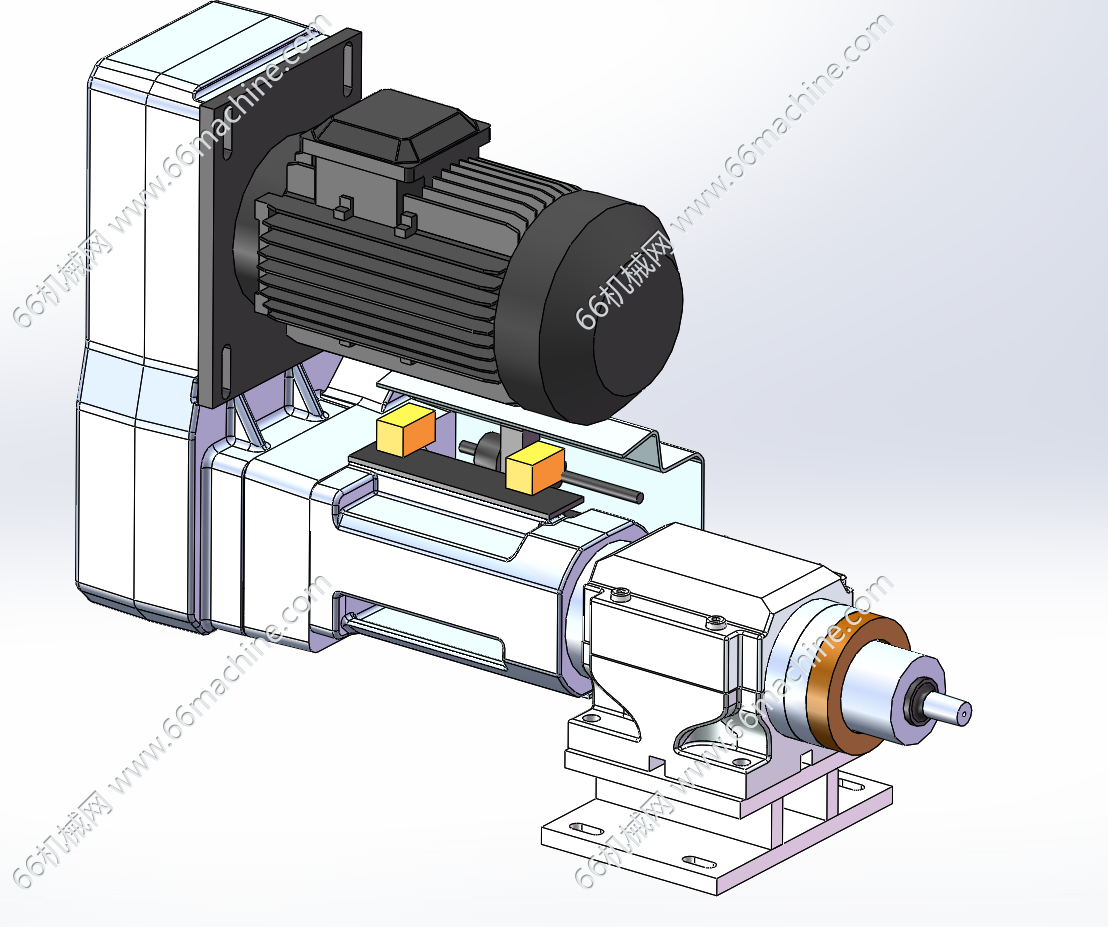

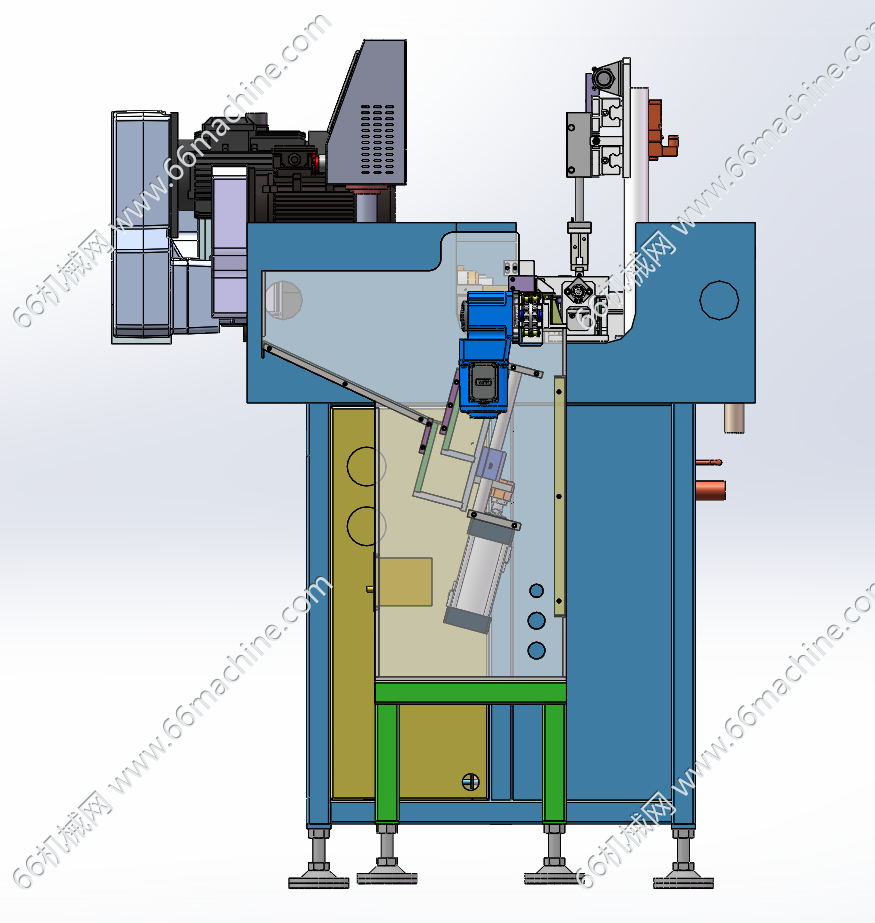

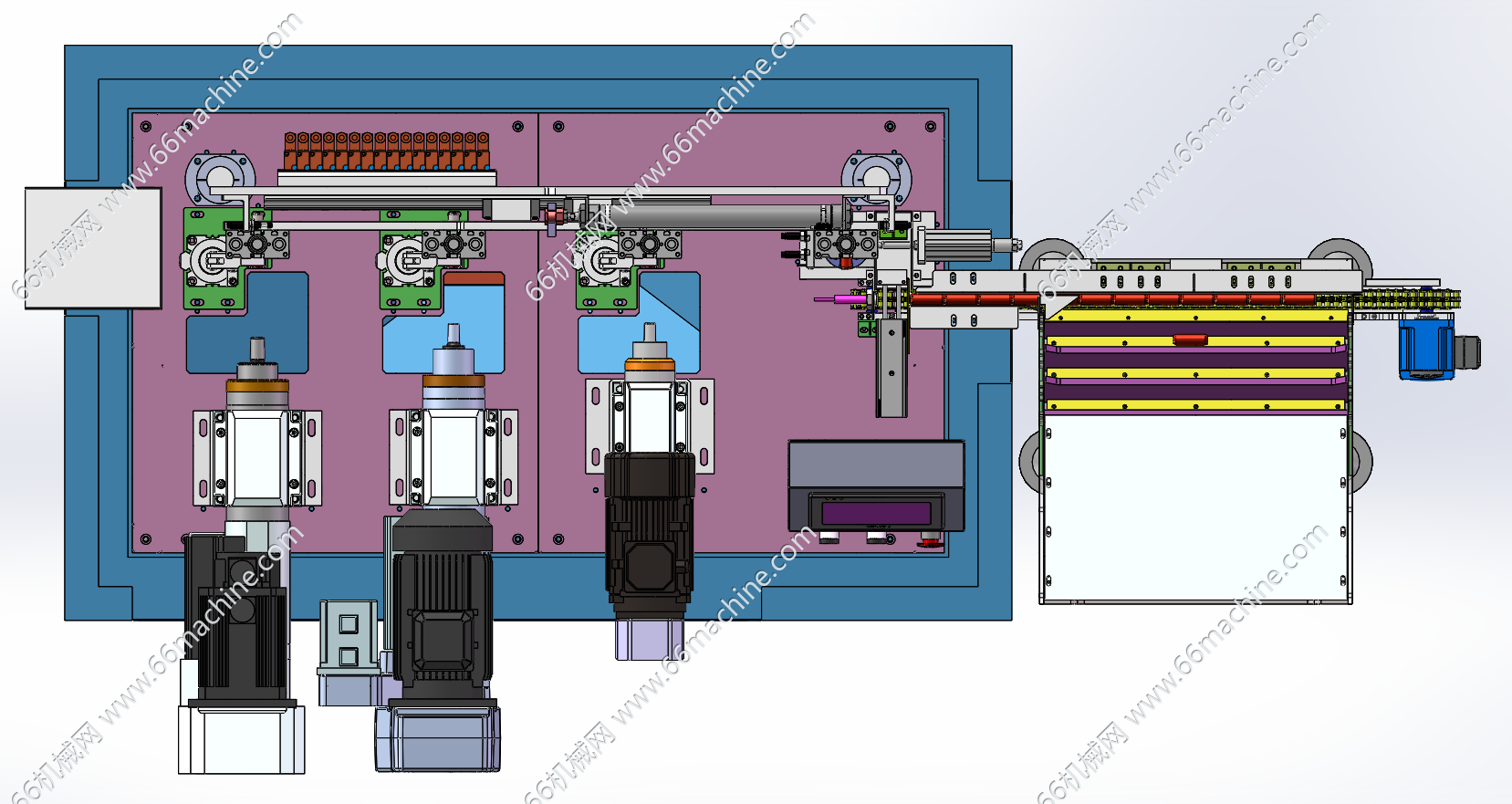

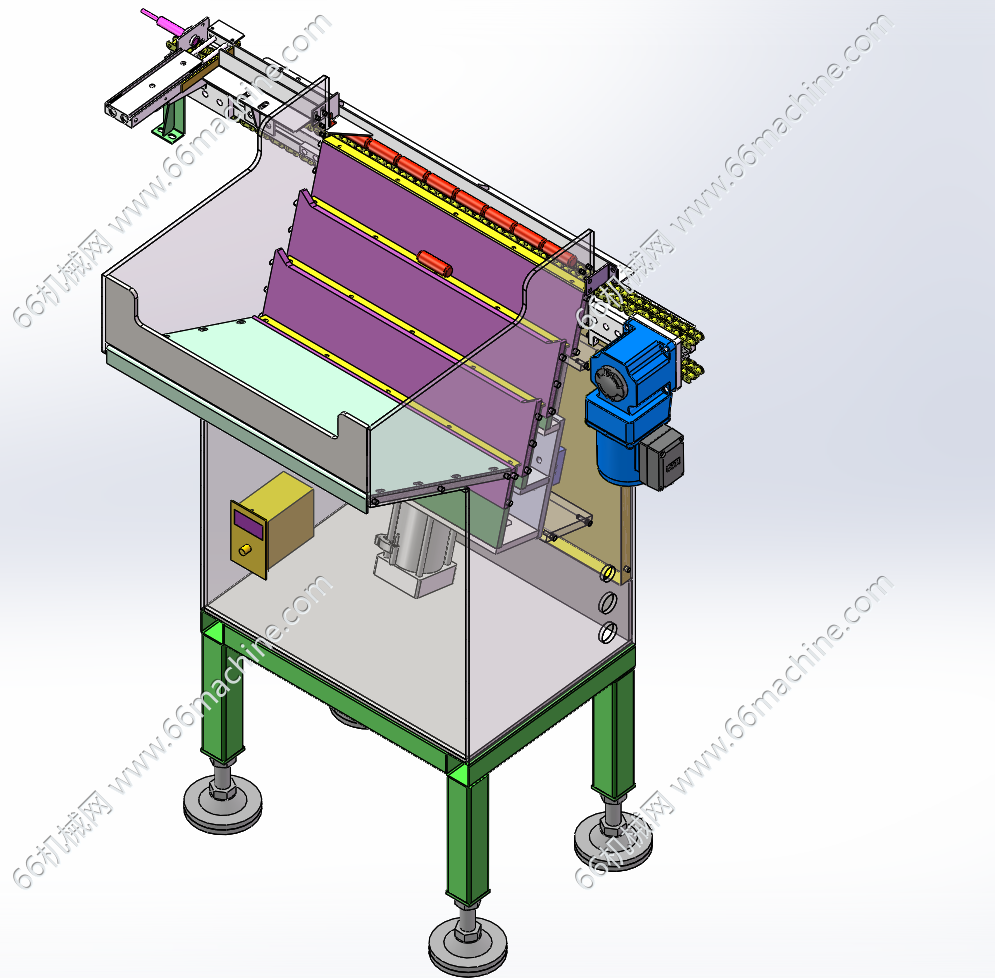

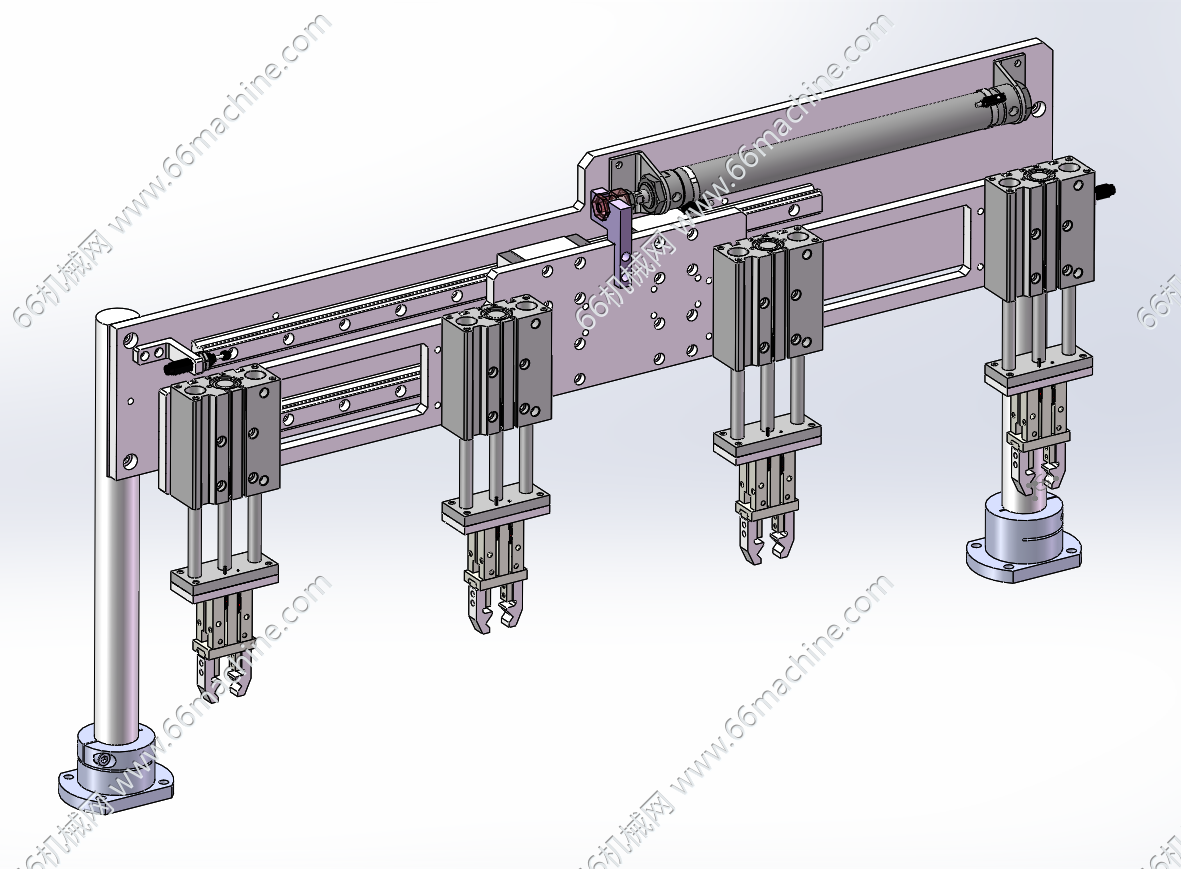

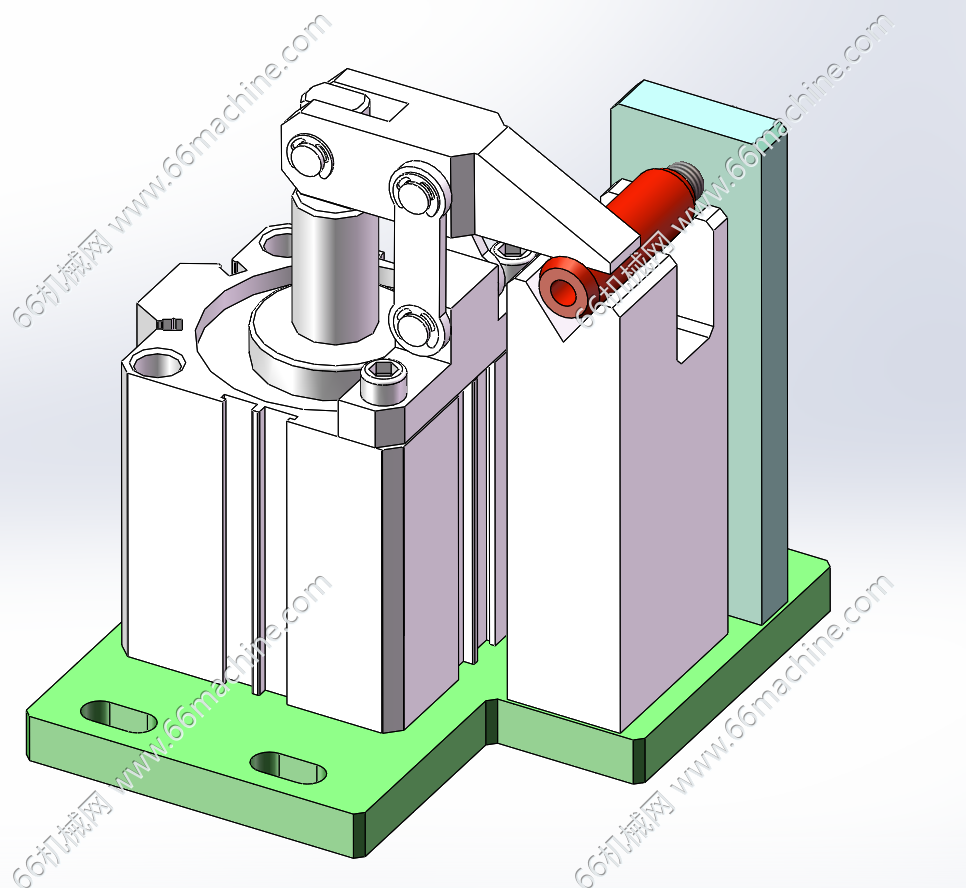

本设备为某企业圆棒全自动钻孔倒角攻牙一体机，集成推板上料、推料旋转、多工位同步移栽、气动定位及钻孔、倒角、攻牙三组加工动力单元，原料经右侧推板机构有序送料后，由旋转机构换位、多工位夹取移栽模组转运至气动定位工装夹紧，再依次通过钻孔、倒角、攻牙动力头完成三道精密机加工工序，全程依托电控触摸屏实现自动化连续作业，有效替代人工分步加工，大幅提升圆棒零件的加工效率与尺寸一致性，多用于小规格金属圆棒类零配件批量精加工生产。设备已经投产，生产稳定在8-10pcs/min，为专业人员设计，水平很高，可供大家探讨学习！
