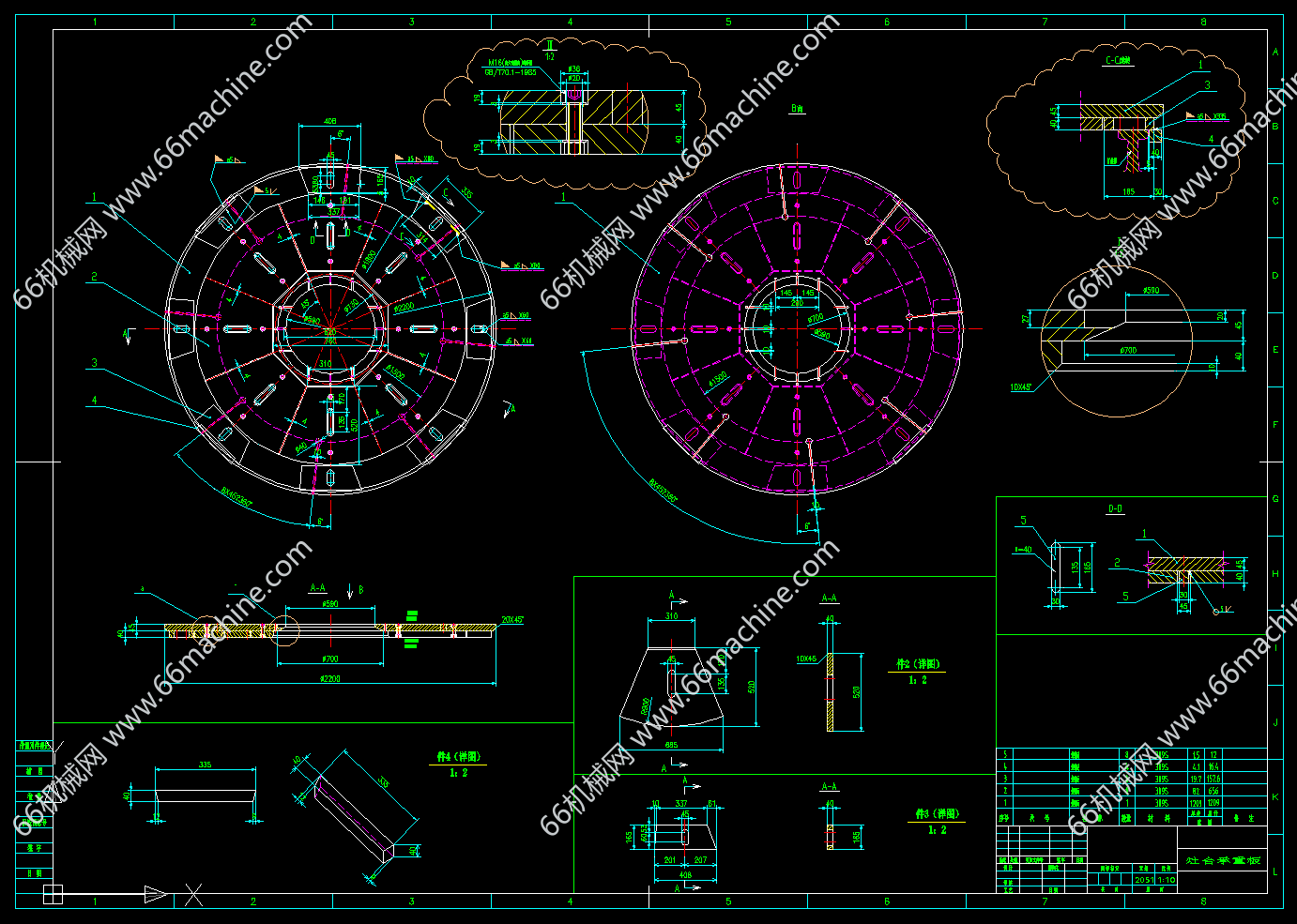

某企业罩式炉图纸

图纸描述

罩式炉，是炉体为一罩子，或炉底不动，炉罩移动，或炉罩不动，炉底移动的热处理炉。用于工件成批热处理加热。主要说明如下： 1、图中"GD"表示气密性焊接,"WD"表示水密性焊接。 2、气密性焊接焊缝100%进行煤油渗透,检查焊缝表面质量合格,并用X射线探伤检查,要求达到GB3323-87中的Ⅲ级。 3、冷却水通道水压试验:0.75MPa,保压2小时,压降0。 4、焊接结构,未注焊缝高度均为6mm。所注焊缝均为有效高度,除注明间断焊接以外,其余均为连续焊接。 5、内罩筒体下部为波纹段,上部为直筒段。 6、内罩的筒体纵缝、环缝的焊缝全部是气密焊缝。焊接后需对所有的焊缝作100%的煤油渗透检查。 7、内罩导向臂出厂前试装,配垫片(1mm、2mm、5mm)便于调整中心距。拆卸后分开运输,现场安装定位。 8、焊接后去应力处理,然后进行机加工。 9、冷却水通道内沿圆周切线方向配20件扁钢(25X5,长度50,材料304S)用于支撑钢板(件24),防止水槽变形。
