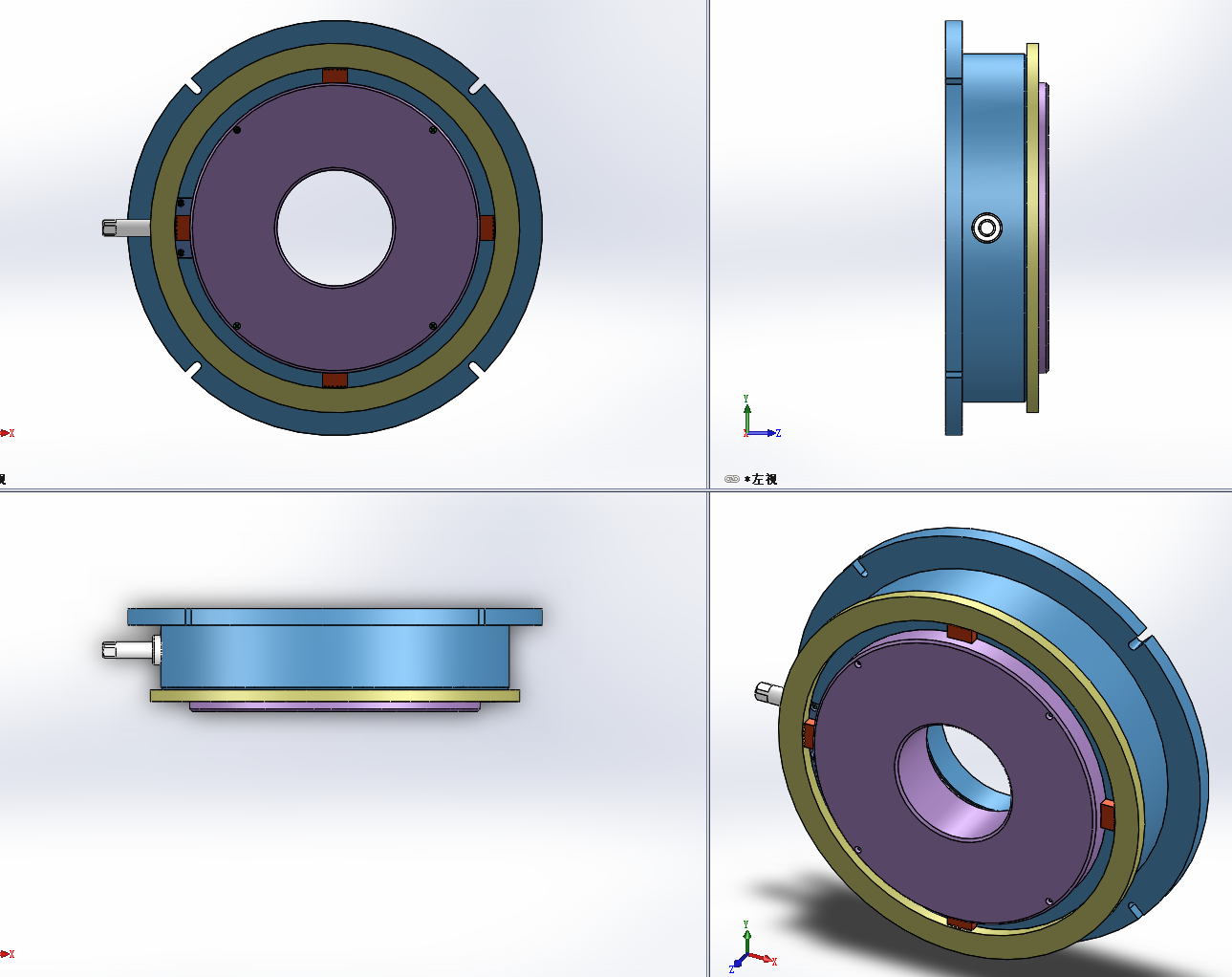

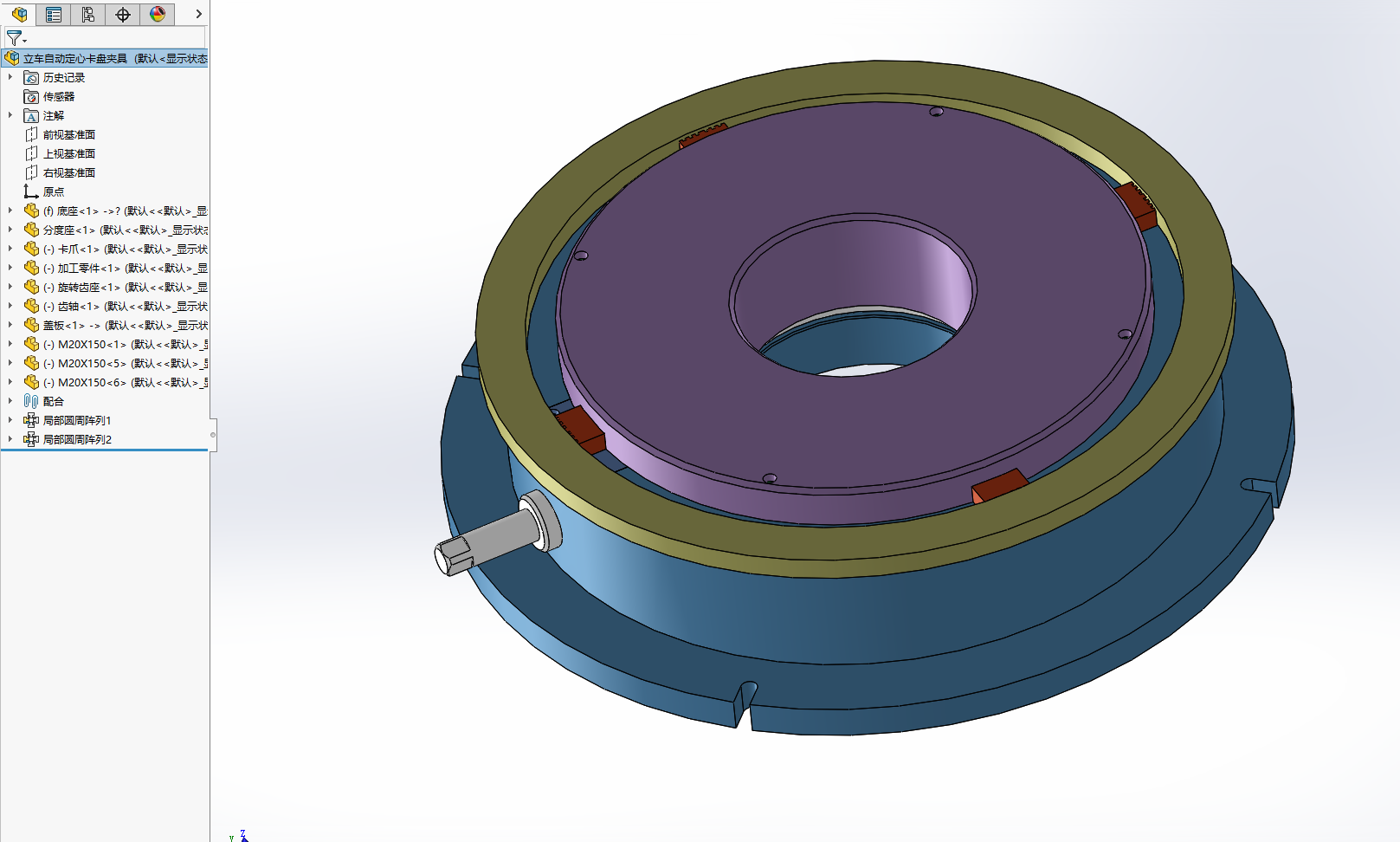

本夹具为立车自动定心卡盘夹具，用于立车CH5131B的工作台自动定心装夹零件，此设计采用4个点位，卡盘式自动定心，方便可靠；精度高，且调节同心的同时也可以锁紧零件，细节和原理都符合工厂实际要求，可供大家参考！
持之以恒
图纸ID: 53447637529138019
图纸格式：SLDPRT、DWG、PDF、SLDASM、SLDDRW
图纸版本：Solidworks2017
文件大小：1.89MB
所需积分：30机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
