板件类吊具转运工装【含x-t通用格式】

发布时间:2025-08-01
图纸描述

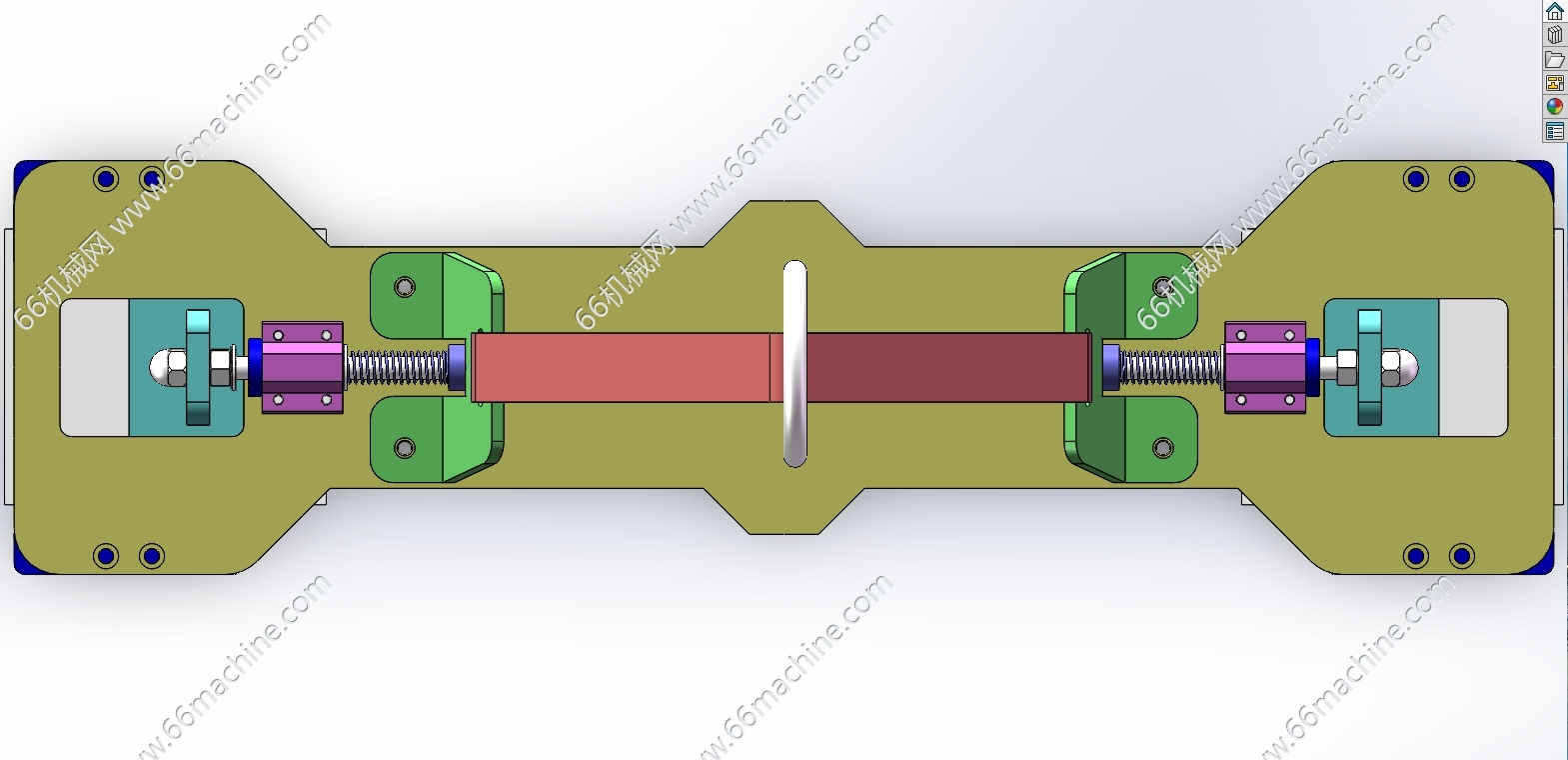

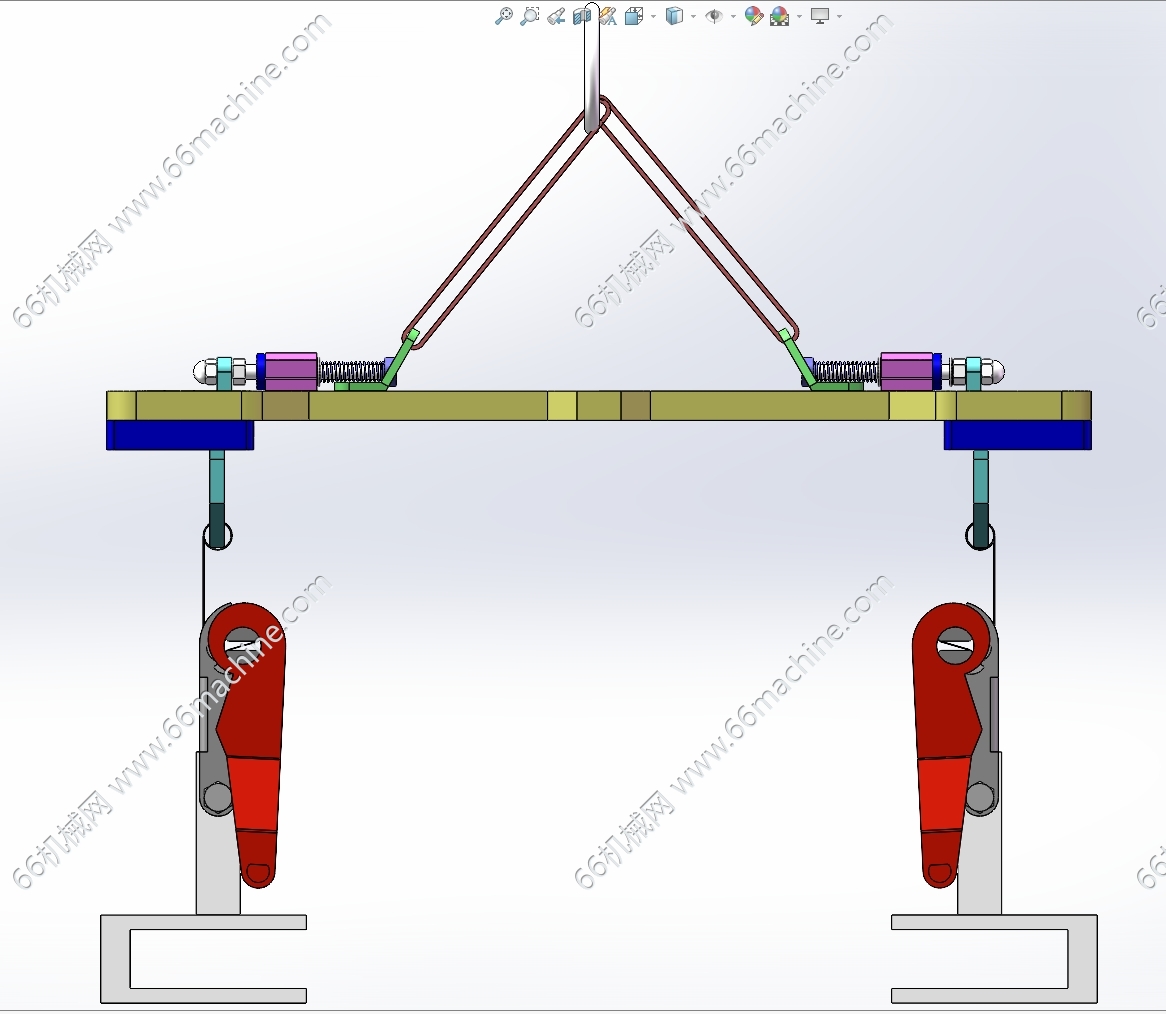

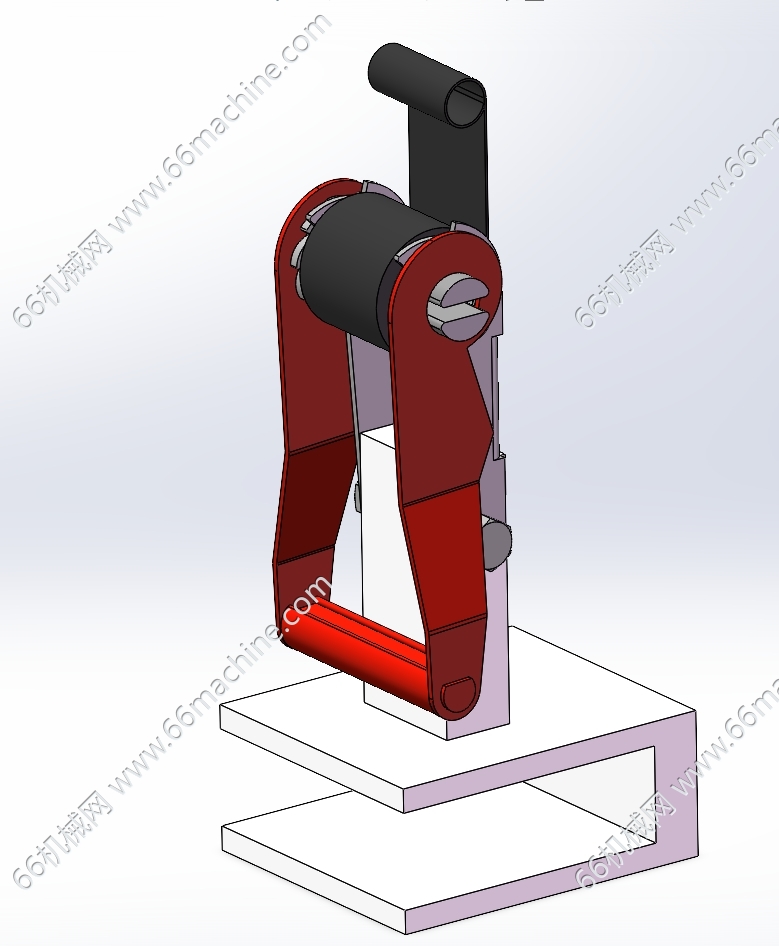

本模型为板件类吊具转运工装,包括吊具本体、调节部和起吊部,通过可自动收缩的调节部,可以自动调整两个起吊部的间距与板件的长度相当,保证了板件的受力方向竖直向上,预防了重物旋转造成吊带相互缠绕,相比普通吊具运提高了工作效率和安全性;由于起吊部的伸缩带可以调节长度,增加了可吊装的板件长度规格范围,适用范围广,不需要频繁地更换吊具,提升了生产效率,并且降低了人员受伤的安全隐患;使用两个C型卡自动回弹的方式夹紧板件,可以防止悬吊过程中板件块掉落,使得该安全装置相对于传统的吊具安全性更好。本模型为sw2024版本,另含x-t通用格式,可供大家参考!

    从事非标设计多年,上传资料可供大家参考!
    获推荐作品 128
    图纸参数

    图纸ID: 315092070396206373

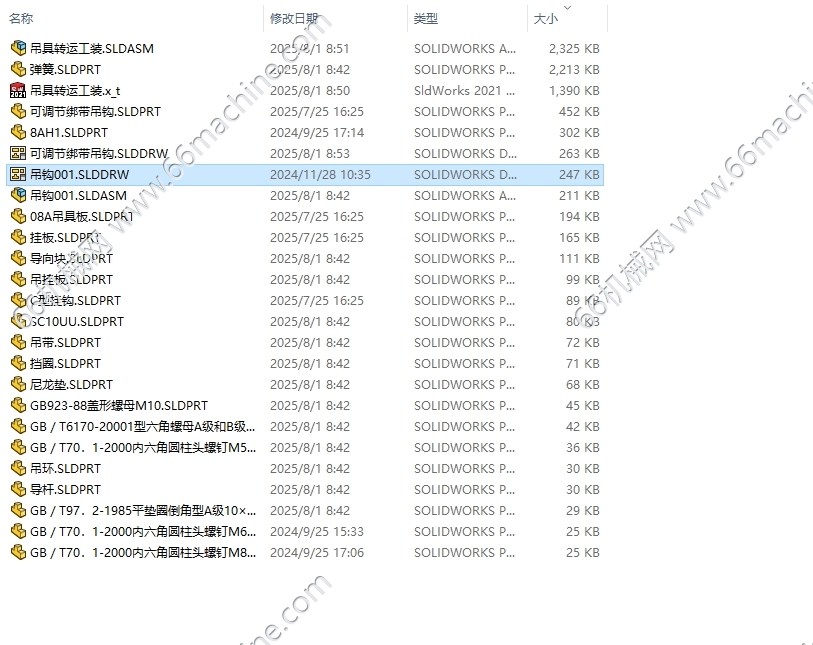

    图纸格式:SLDPRT、SLDDRW、SLDASM、x_t

    图纸版本:Solidworks2024

    文件大小:7.14MB

    所需积分:30机械币

    可否编辑: 可进行编辑,包含特征参数

    关注人数:0
