企业插件、二极管全自动引脚折弯成型测试机【弯角测试机】

图纸描述

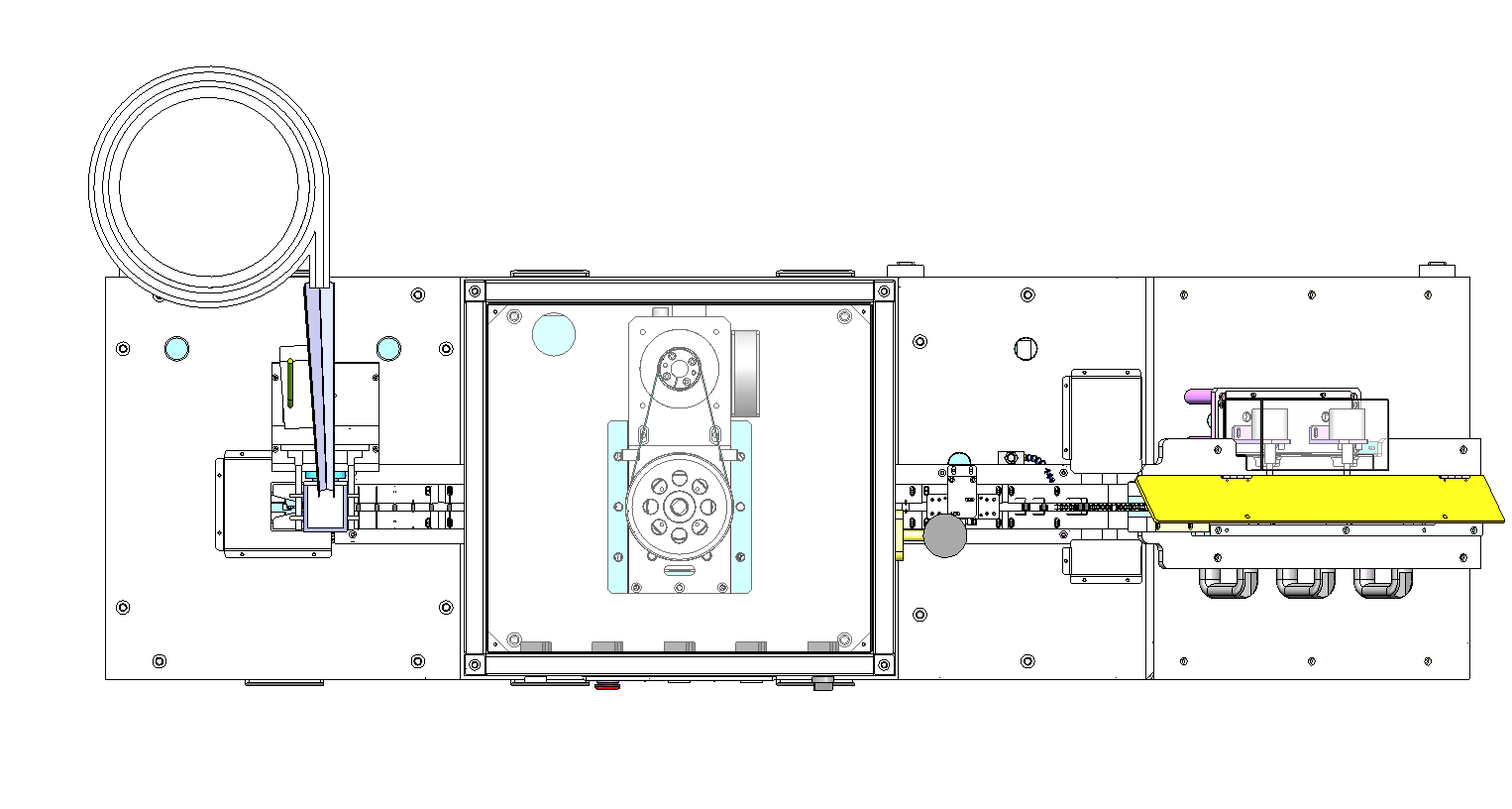

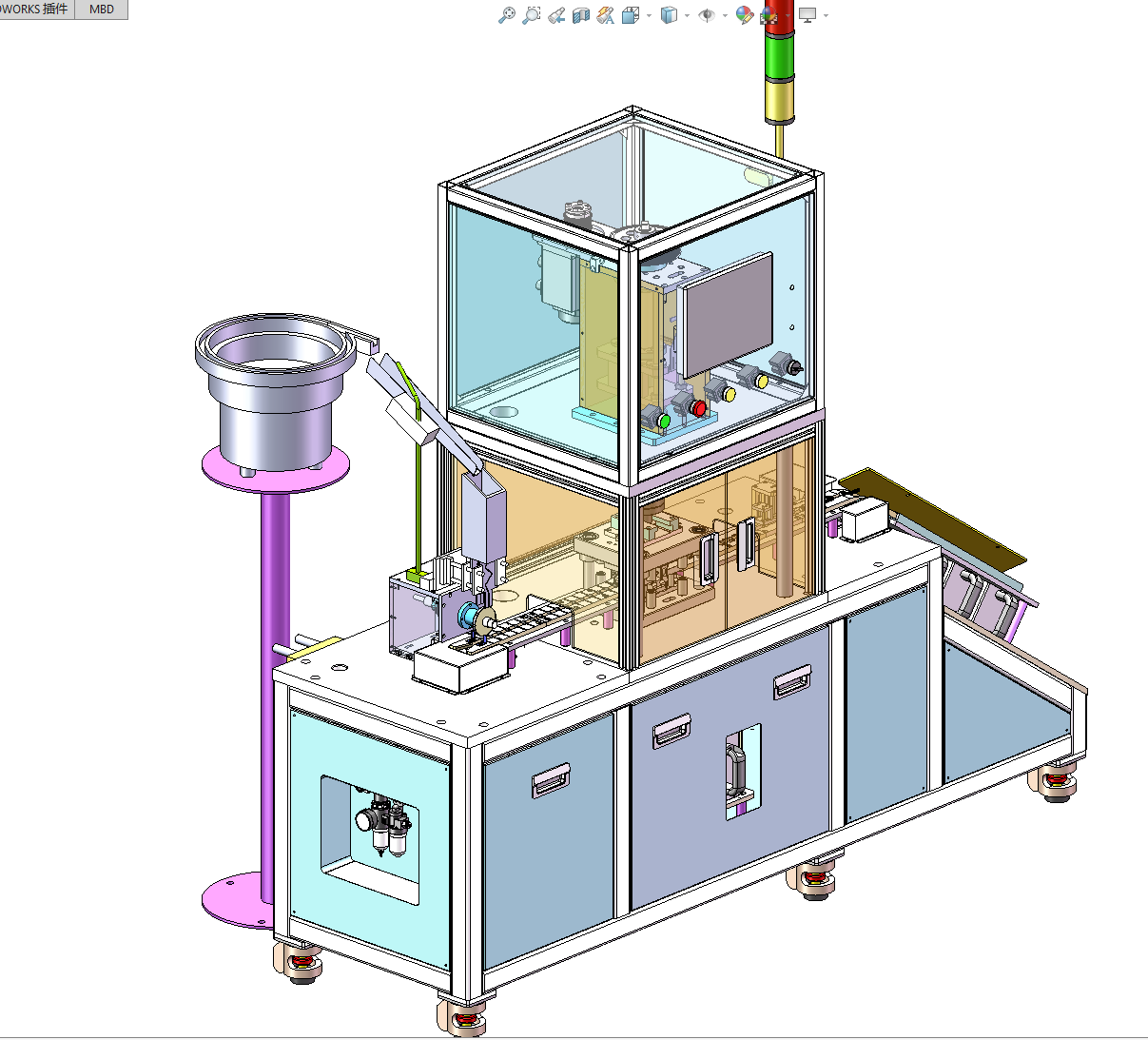

【企业模型，sw2021版本，另含x-t通用格式，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】 本设备为某企业插件二极管通用型全自动引脚折弯成型测试机，具体说明:（1）采用振动盘供料，产品（二极管、电容、电阻等电子插件）通过梳料轨道进入分度轮，分度轮将二极管等距排布在输送链条上，输送链条在以等距移动的方式，将产品带入二极管成型模具。（2）二极管成型模具共集成4个工位分别是：引脚折弯、引脚导向、引脚打K点、引脚切断；（3）通过设备顶部的伺服电机驱动成型模具上下运动，完成二极管引脚折弯成型作业；（4）二极管成型结束后输送链条直接将产品带入测试工站；（5）设备会根据实际需求 将测试结果不同的二极管分别流入不同的落料盒内。（6）设备UPH：1200pcs/每小时；（7）设备外形尺寸：长1900mm X 宽560mm X 高1700mm。本模型建模精巧，为专业人员设计，可供大家参考！
