某企业鼠笼式转子铜端环焊接装置(已量产)

图纸描述

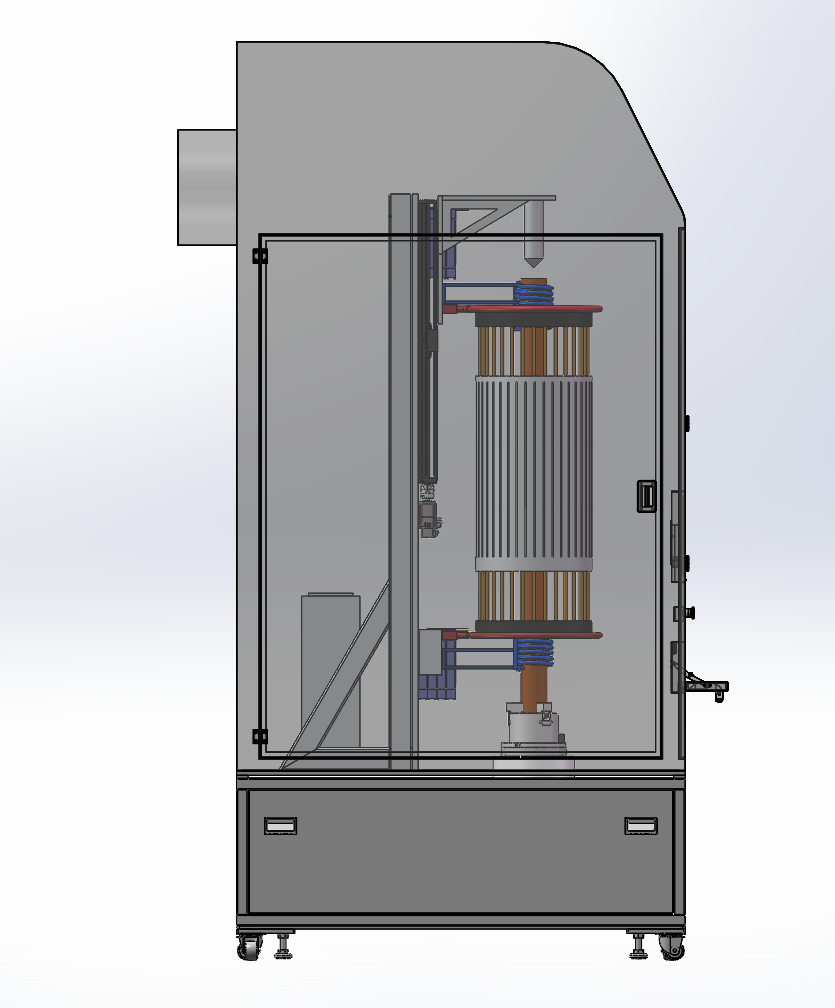

本设备为某企业鼠笼式转子铜端环焊接装置，主要目的就是电机带动三爪卡盘匀速转动，然后有个加热圈加热被夹持的转子进行焊接工作原理如下： 将准备好焊接铜端环的转子的一端夹持于三爪卡盘上，另一端由浮动顶尖进行固定。固定好后将钎料均匀的涂抹于两侧铜端环内，涂抹均匀后启动电动机，电动机带动V带传动，V带连接锥齿轮换向转动，锥齿轮带动三爪卡盘进行匀速转动。启动电机后，启动位于铜端环两侧的感应加热圈进行升温加热，并同时启动位于感应圈内的水冷循环圈工作以保护加工完成的转子轴不再次受热变形。铜端环在三爪卡盘转动时均匀受热，直至整个铜端环被钎料焊接完成后，将加热装置关闭，随后关闭电动机，等待焊接部位温度下降后关闭水冷循环圈。 另外在结构布局上，电动机选择水平放置，带传动连接锥齿轮，锥齿轮换向连接三爪卡盘水平转动。被加工工件由三爪卡盘竖直夹持，上部分由顶尖固定。本模型建模精巧，可供大家参考！
