某企业自卸式垃圾车液压系统详图（11张）
发布时间：2025-10-09
-
-
-
-
-
-
-
图纸描述

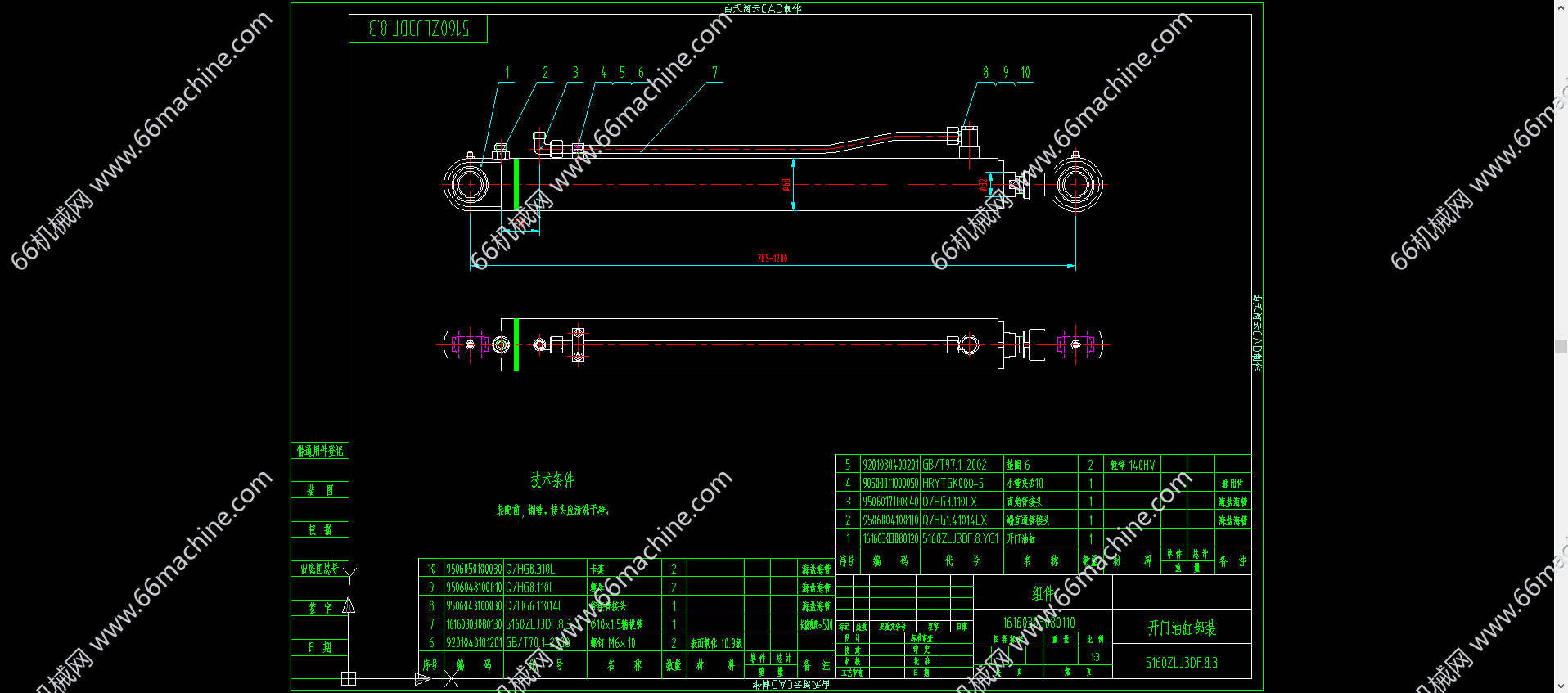

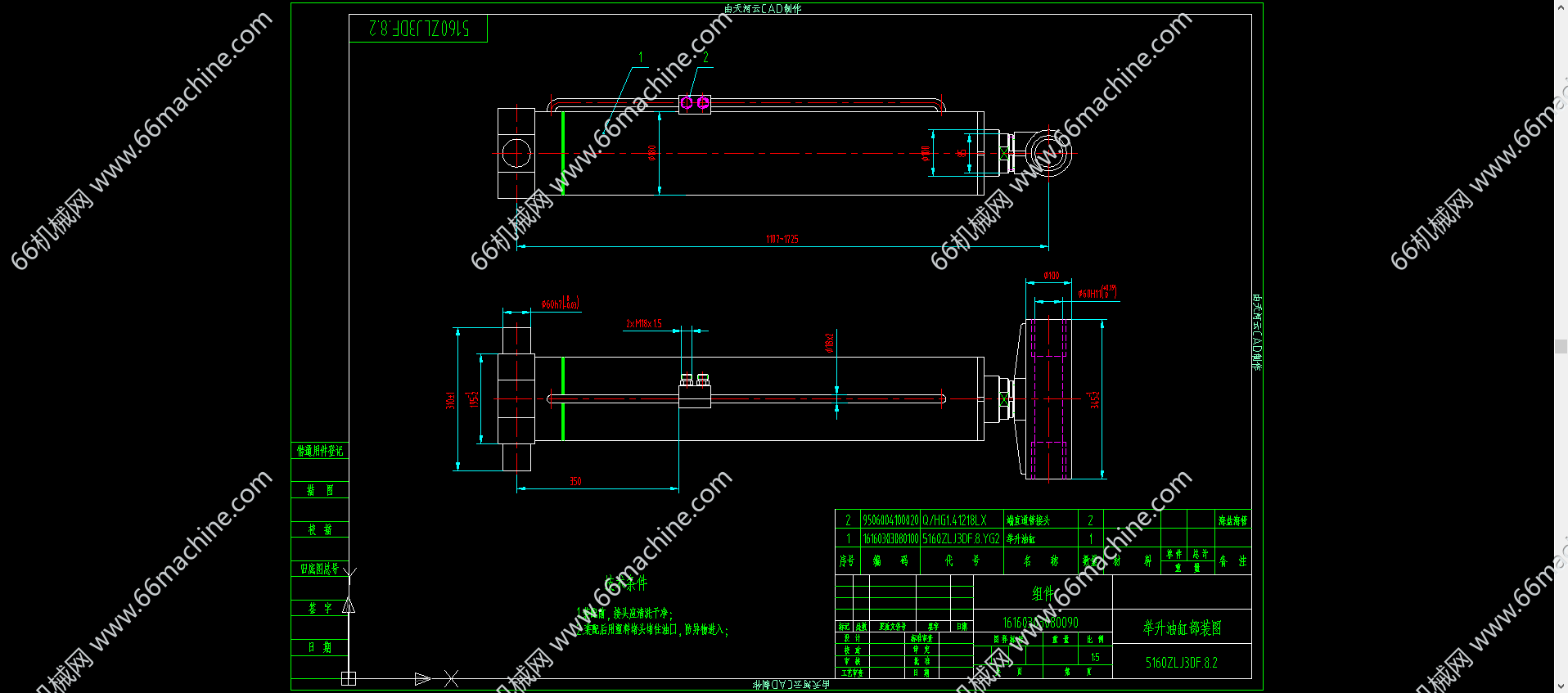

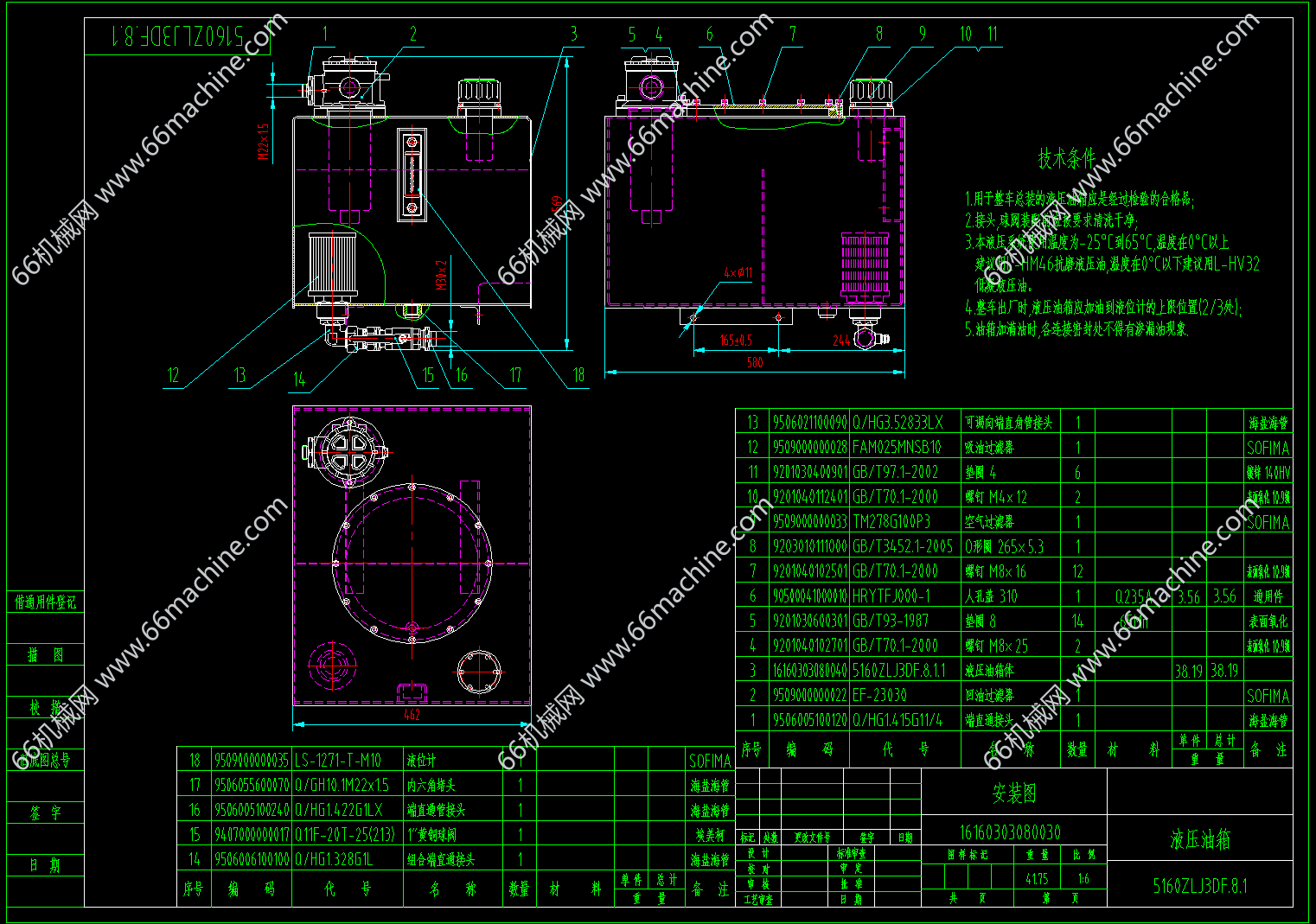

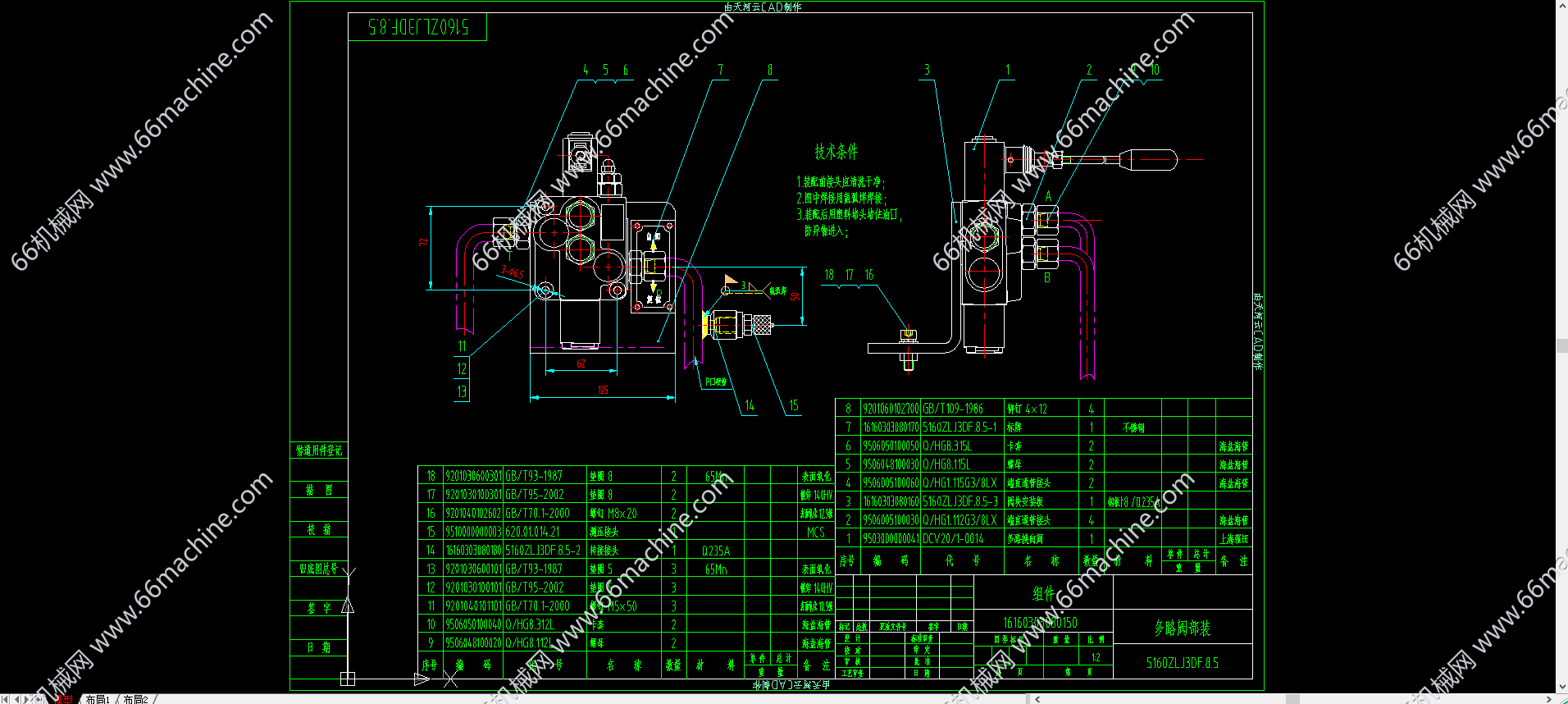

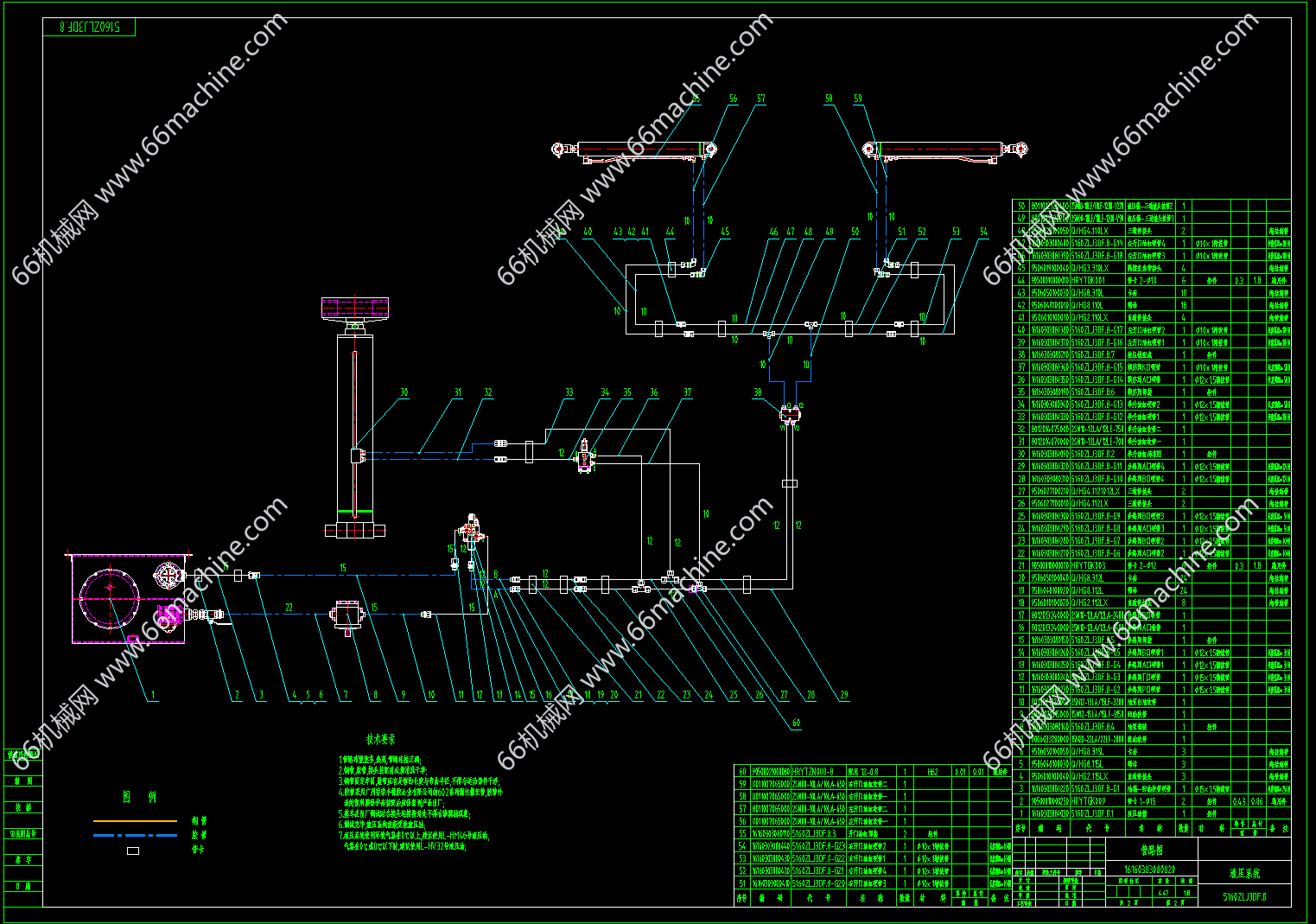

本套图纸为5160ZLJ3DF自卸式垃圾车液压系统，由液压油箱、油泵、多路阀、举升油缸、开门油缸及管路等组成。油泵从油箱吸油，经多路阀分配油液，推动举升油缸实现车厢举升卸料，同时控制开门油缸完成车厢门的开关。清洁的液压油保障系统流畅，使垃圾车自卸与开门动作稳定可靠。
