某企业汽车启动马达3D+CAD

发布时间：2026-07-03


图纸描述

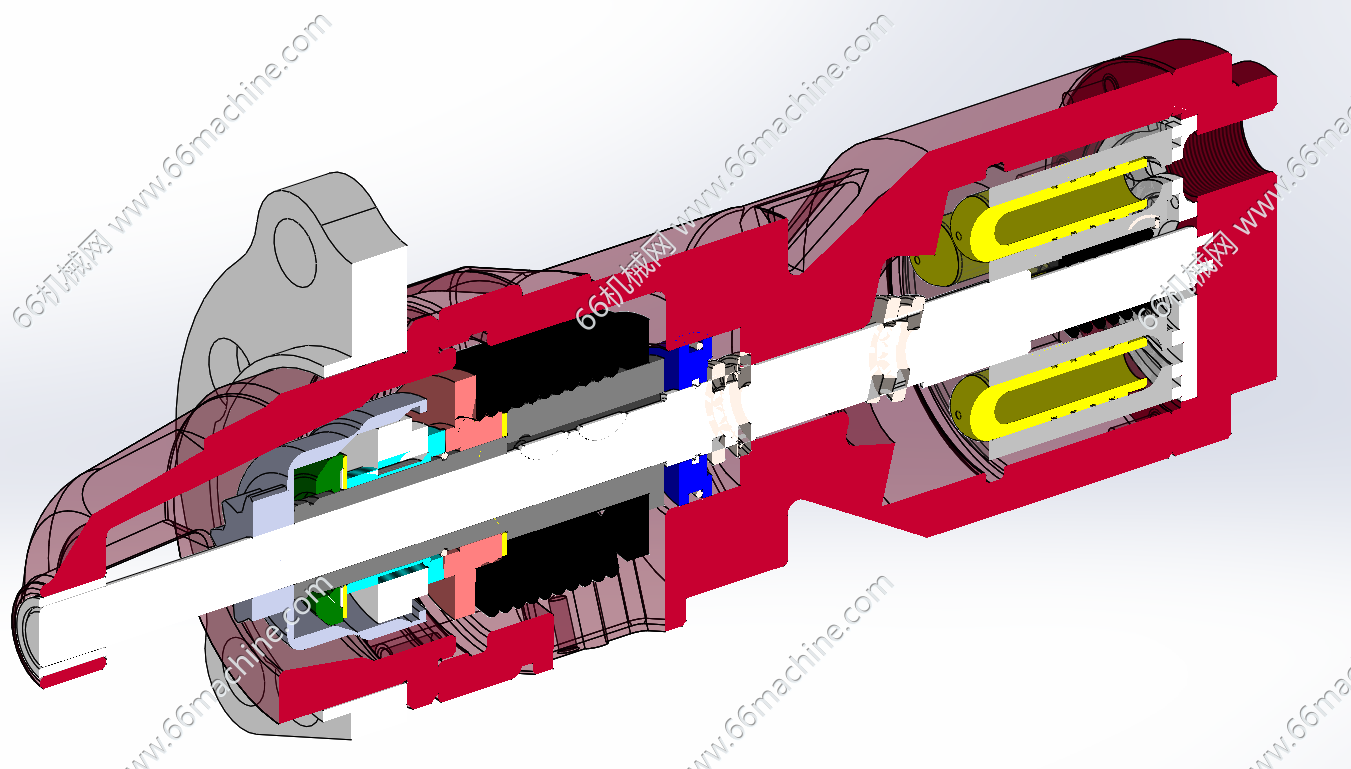

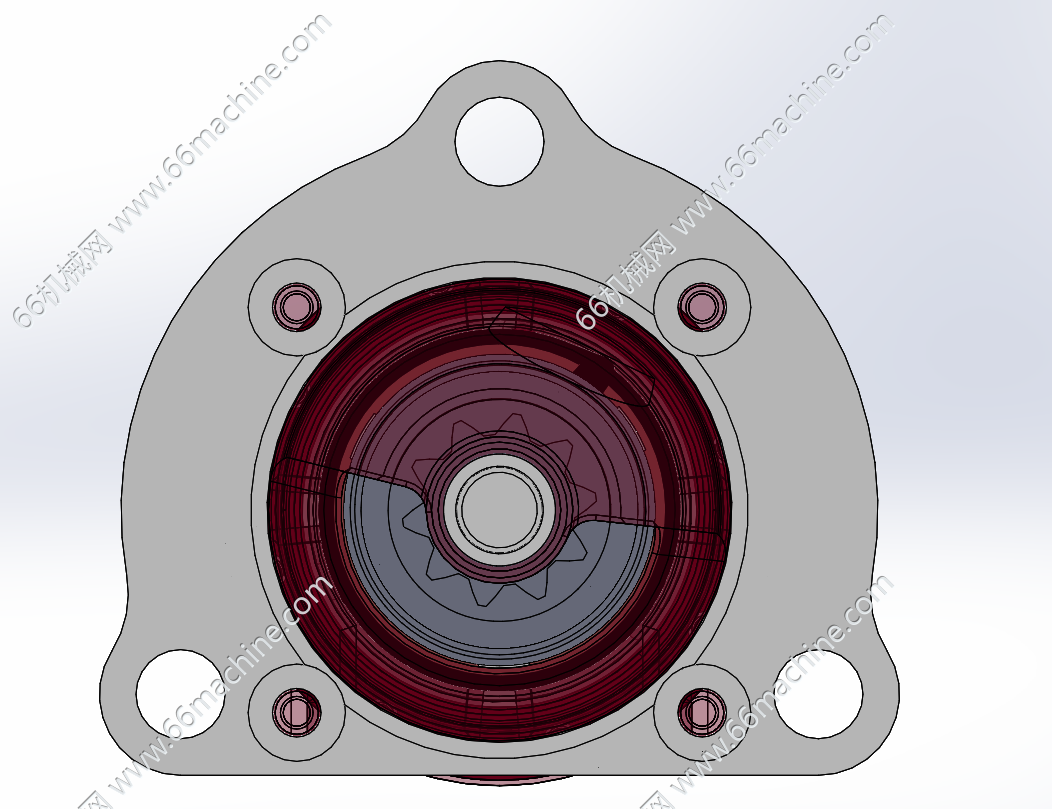

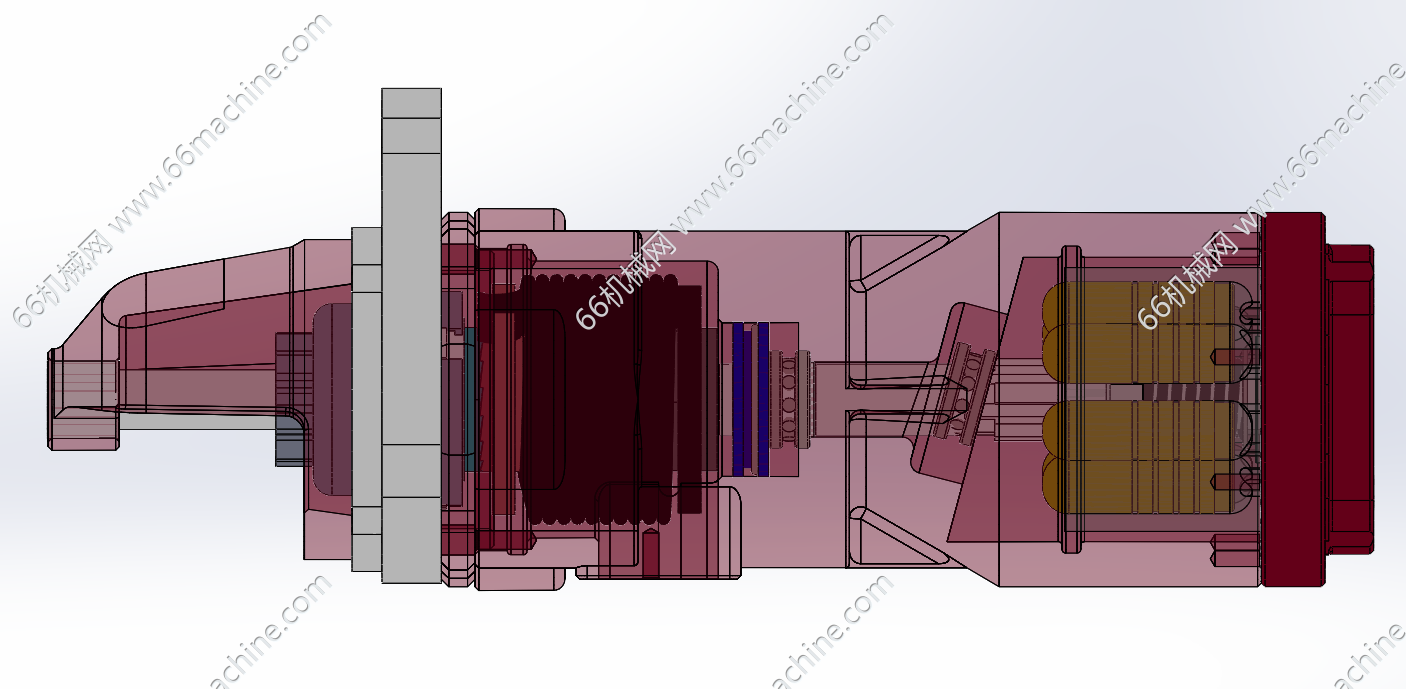

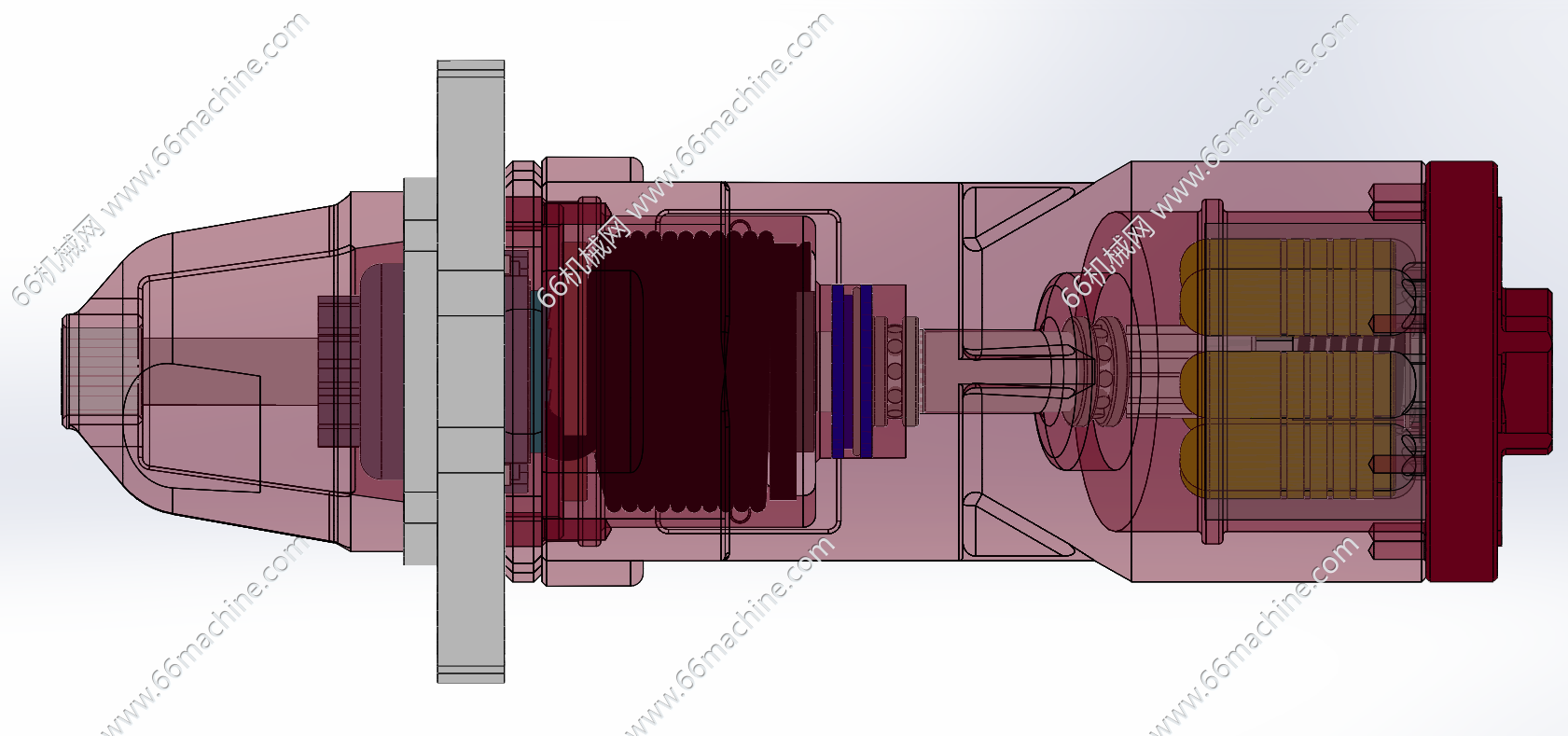

汽车启动马达由带安装法兰的驱动啮合组件（含单向离合器、驱动齿轮，实现与飞轮啮合及超速脱开保护）、中部控制齿轮伸缩与主回路通断的电磁开关、后部用于降速增扭的行星齿轮减速机构以及最右端直流驱动电机总成构成；车辆启动时电磁开关得电推动驱动齿轮伸出咬合发动机飞轮，同时接通电机大电流回路，电机动力经行星减速放大扭矩后带动曲轴运转启动发动机，发动机启动转速升高后单向离合器打滑分离，断电后齿轮在弹簧作用下复位，该减速式起动机具备体积紧凑、启动扭矩大、电瓶负荷更小的特点，多用于乘用车及商用车内燃机启动。本资料仅供参考！
