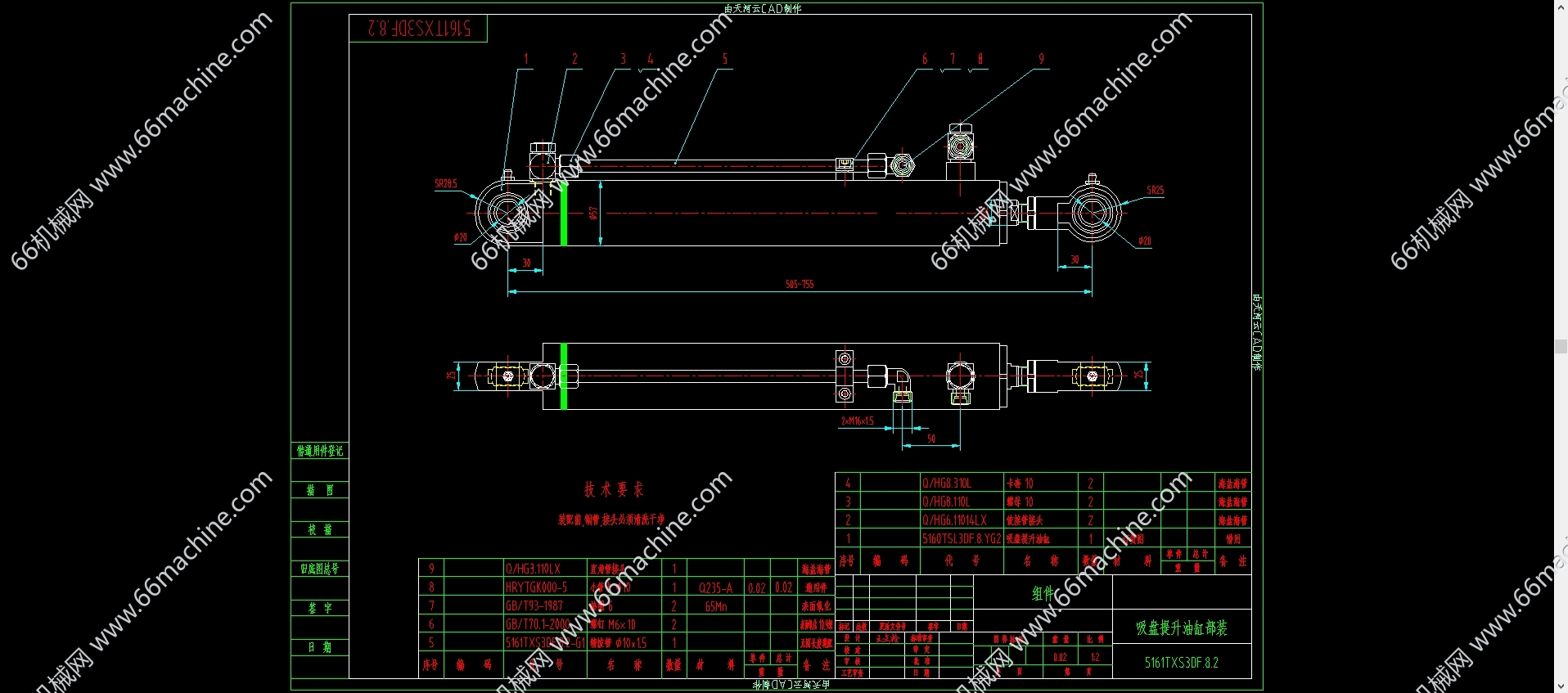

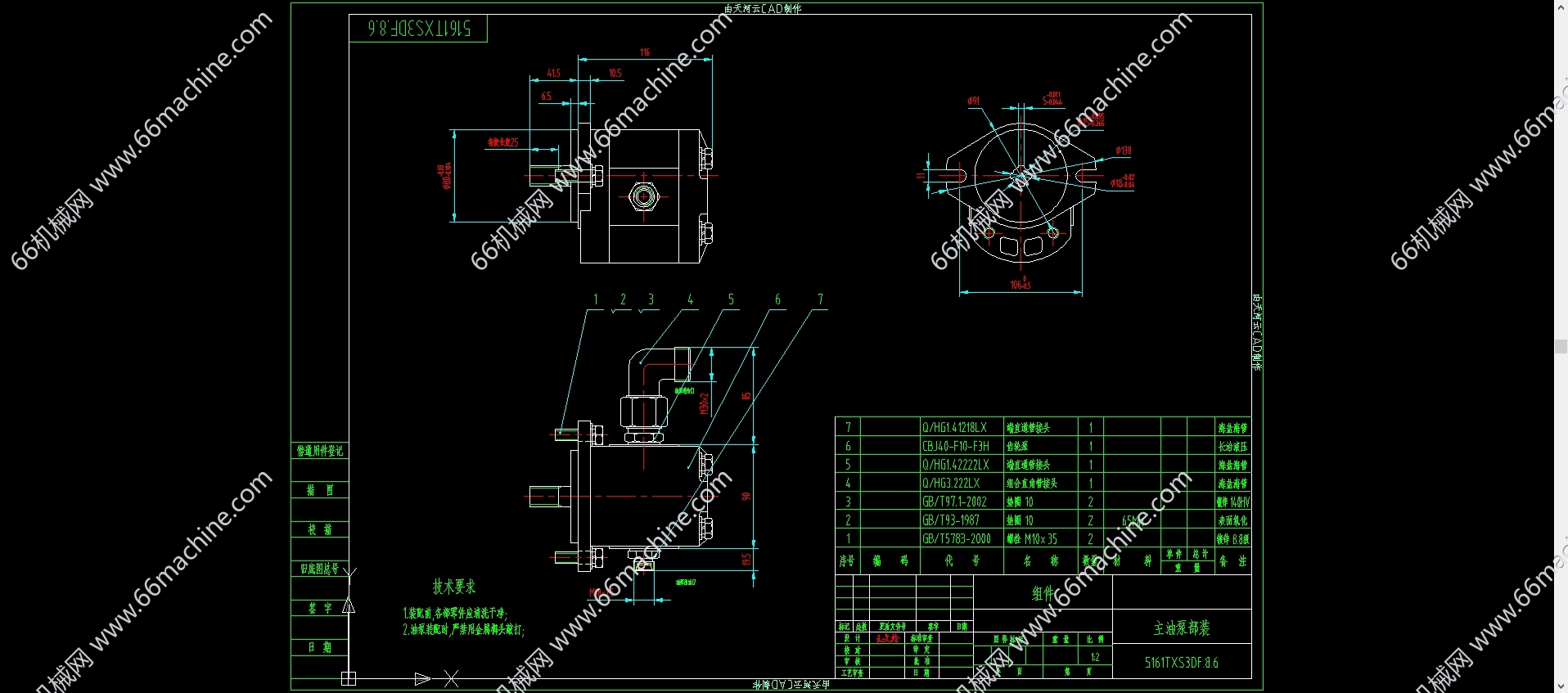

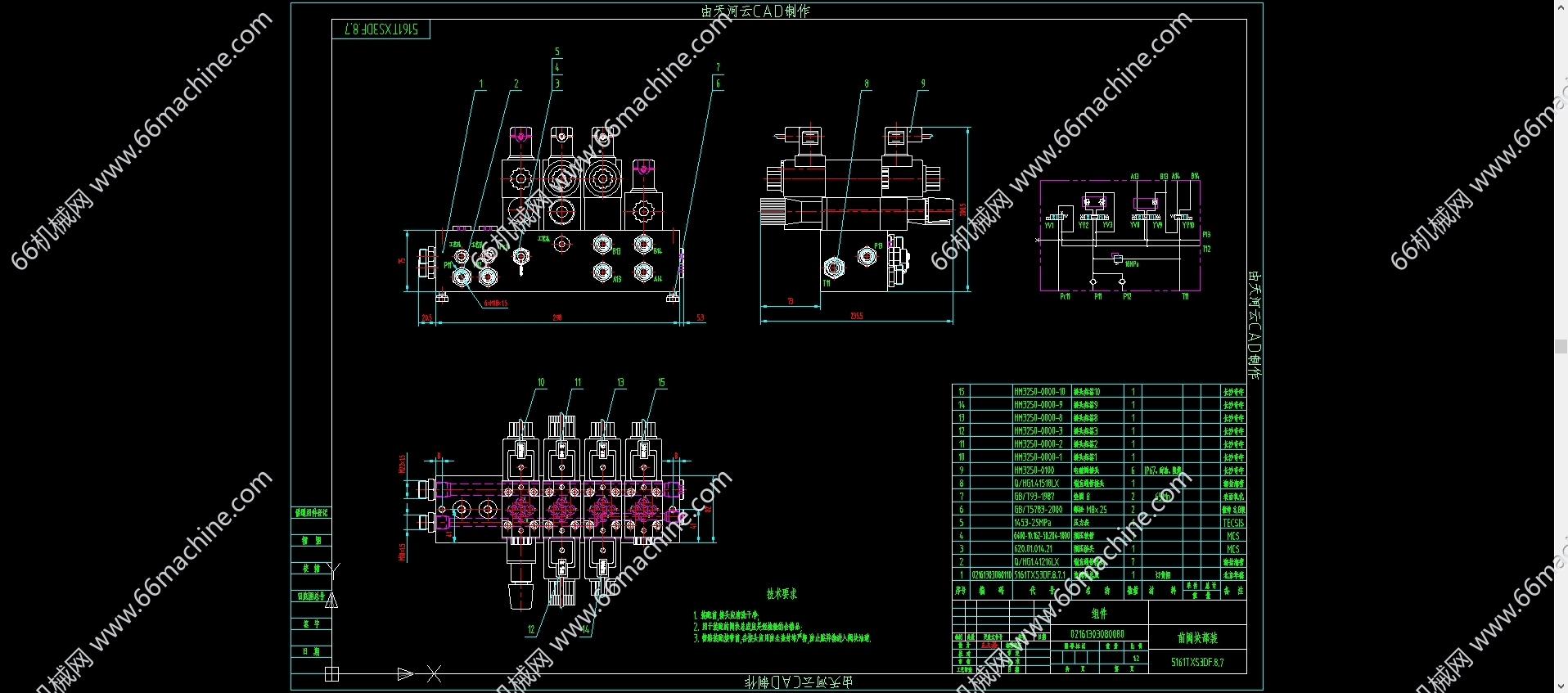

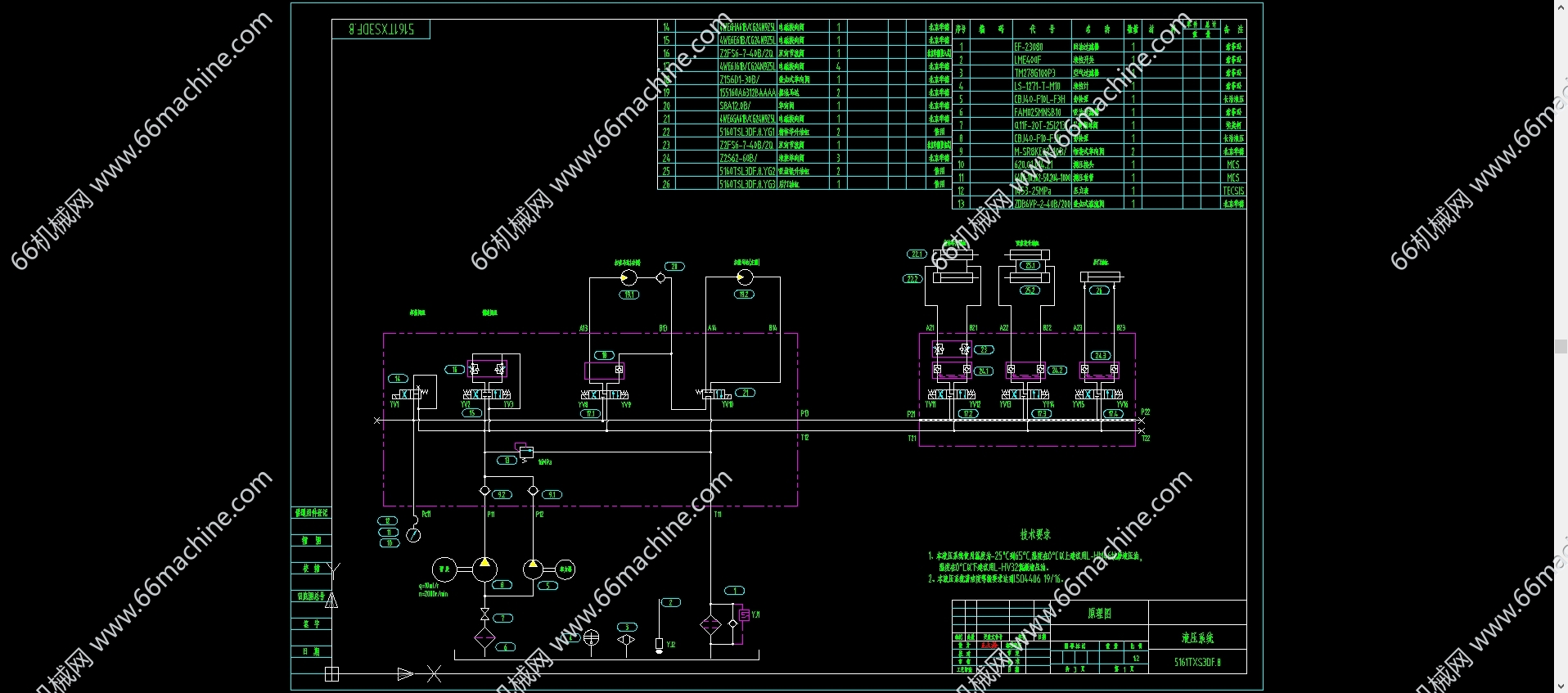

本图纸为某企业5161洗扫车（路面清洁车）液压系统，由动力源（主油泵等）、前/后阀块等控制阀组，以及扫盘马达、各提升油缸等执行元件，通过管路连接而成。动力源输出液压油，经阀组调控后输送至执行元件，驱动扫盘旋转、吸盘与箱体等部件动作，为洗扫作业的各类动作提供液压动力与精准控制。
持之以恒
图纸ID: 315092070396204937
图纸格式：dwg
图纸版本：AutoCAD2010
文件大小：4.14MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
