集成式液压站3D+CAD
发布时间：2026-05-06
-
-
-
-
-
-
-
-
-
-
图纸描述

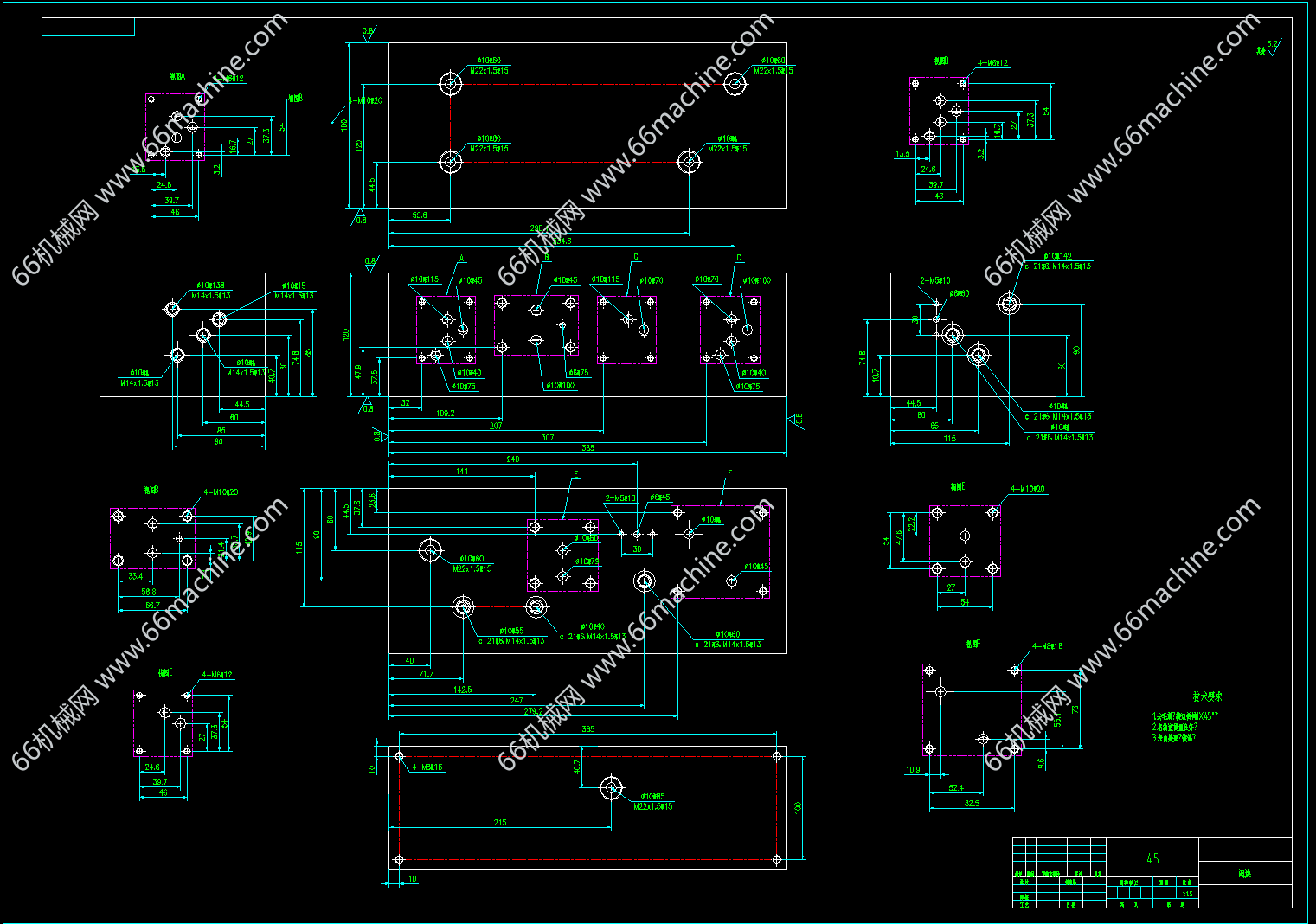

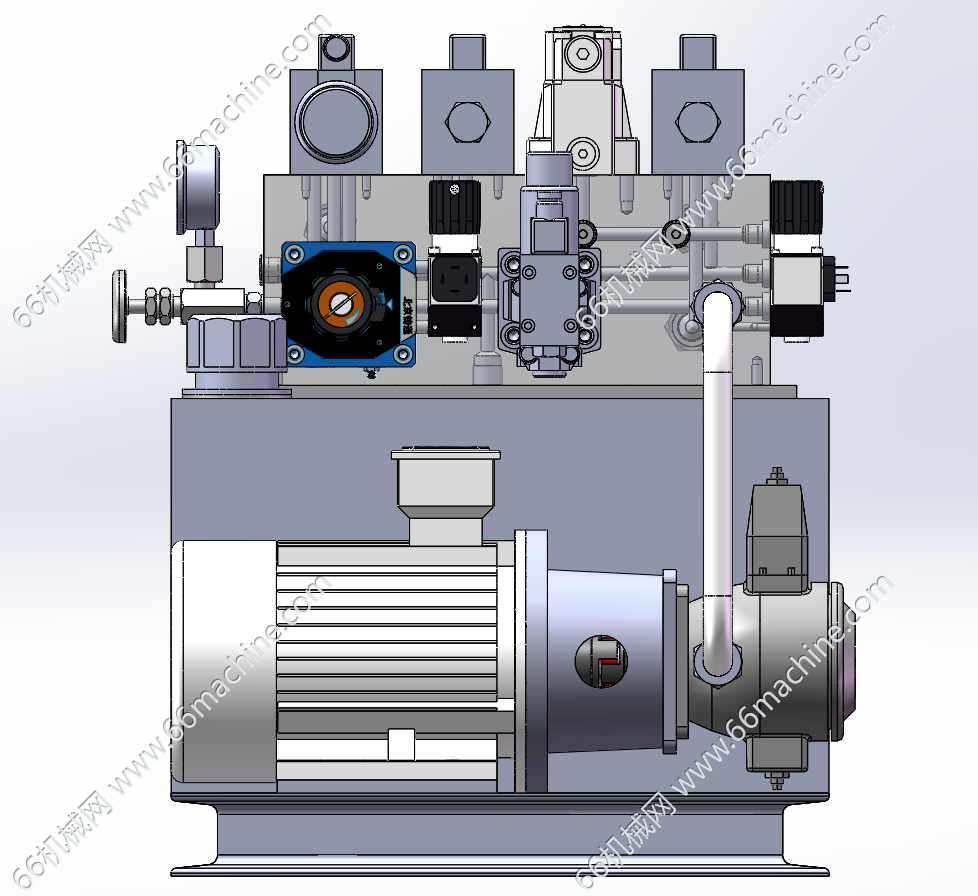

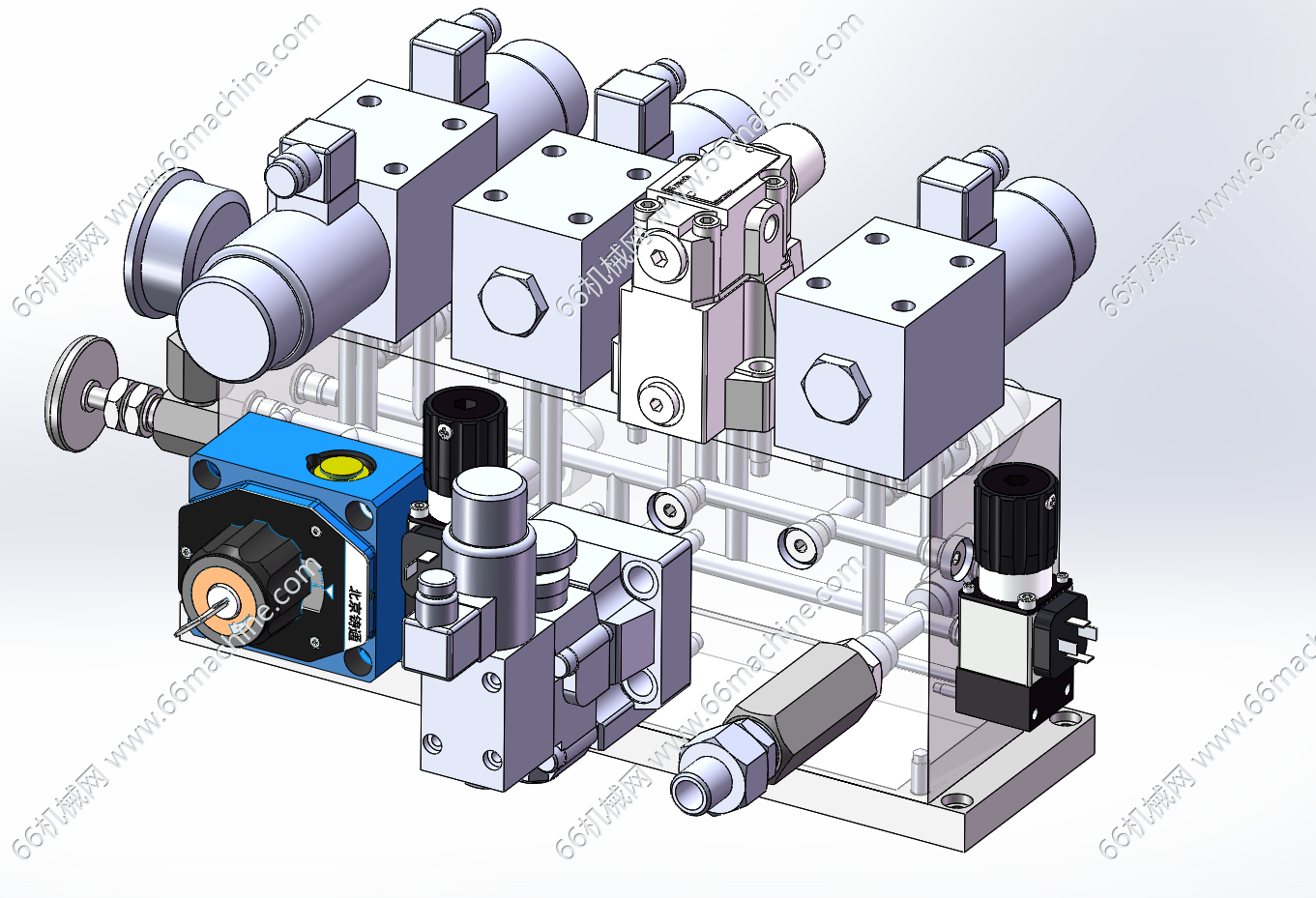

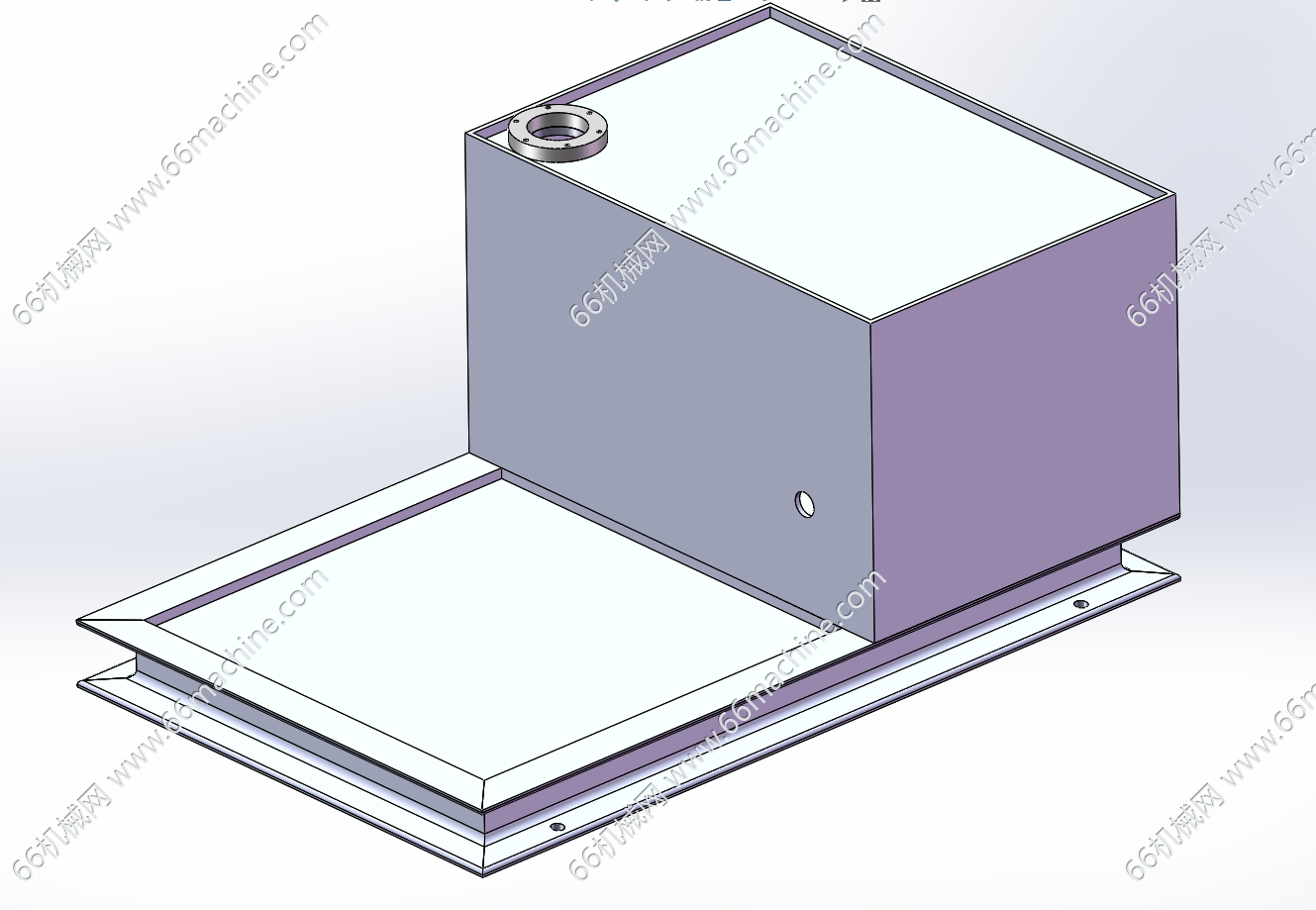

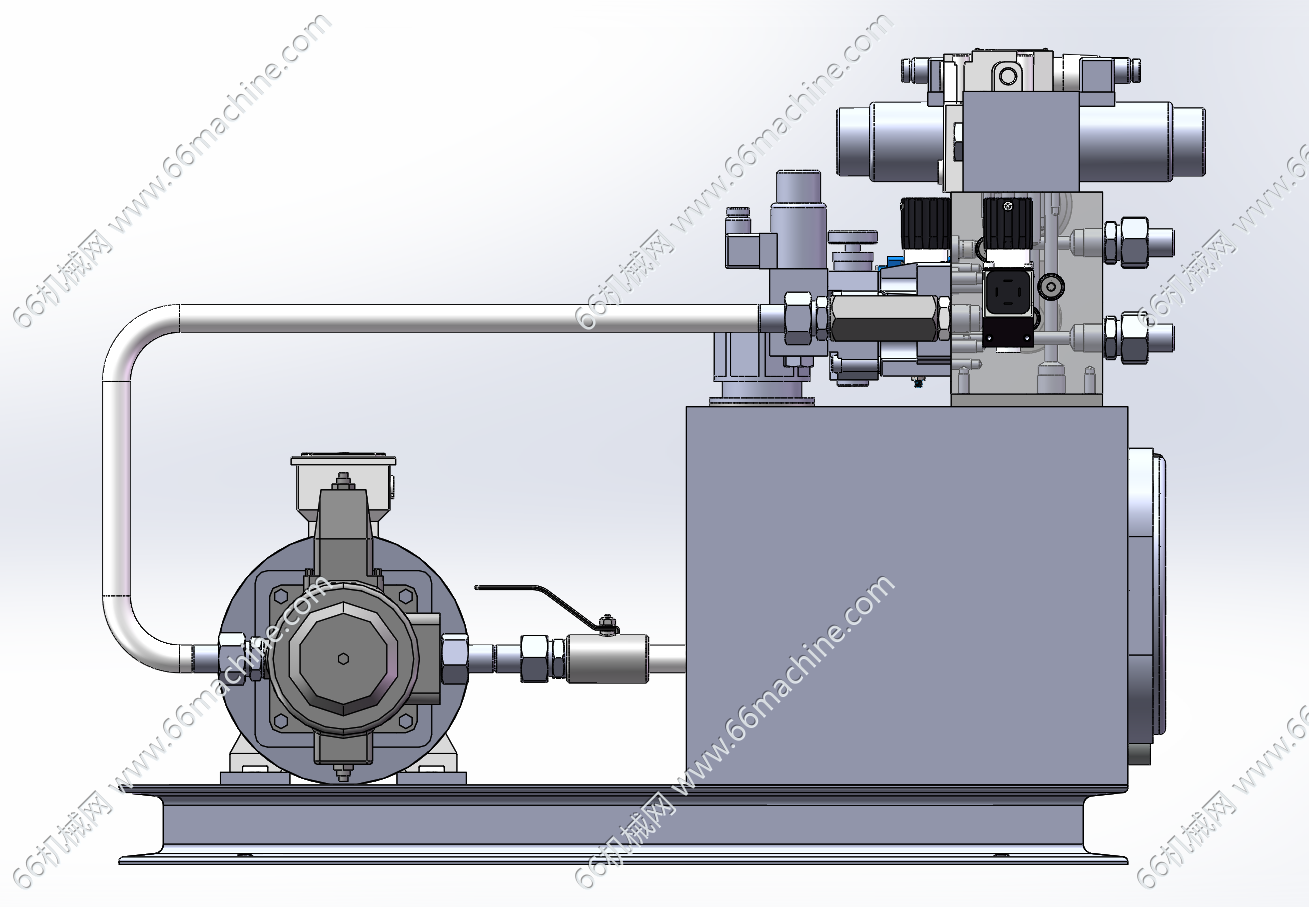

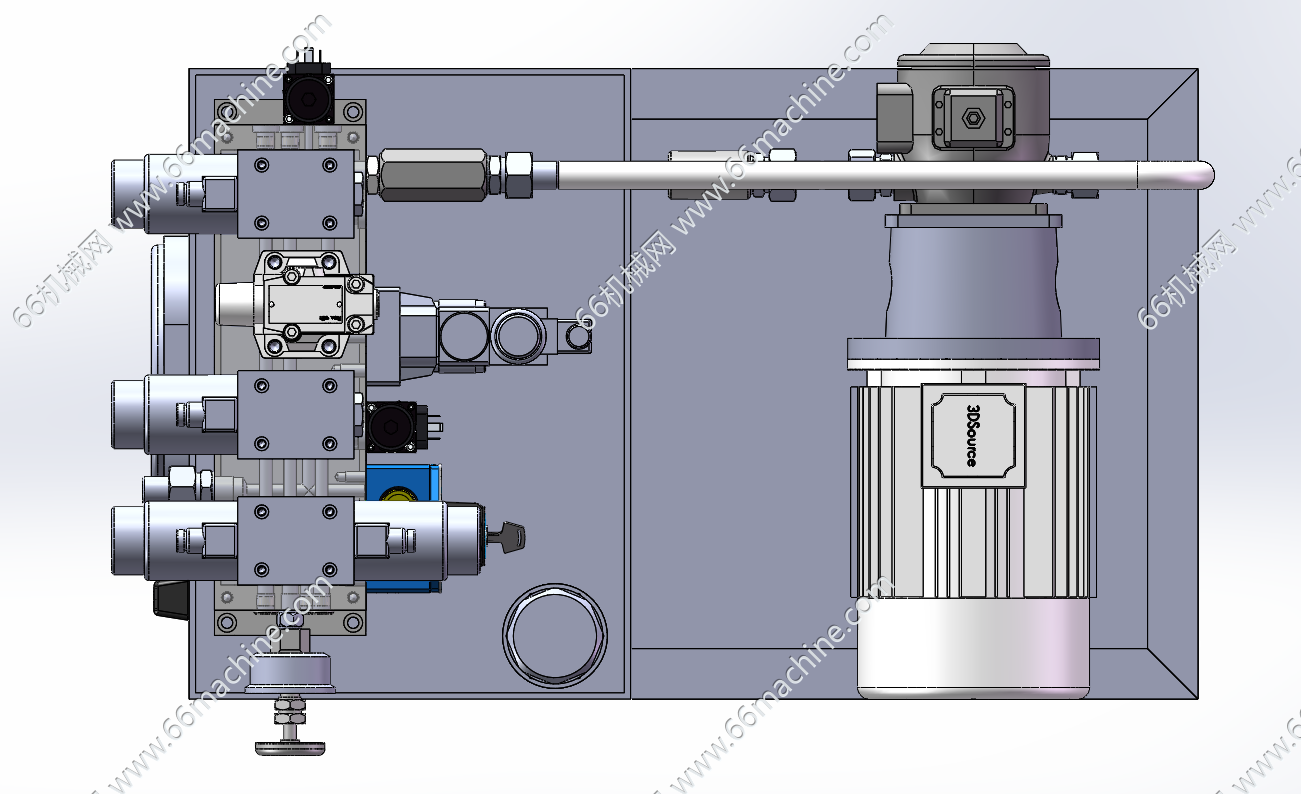

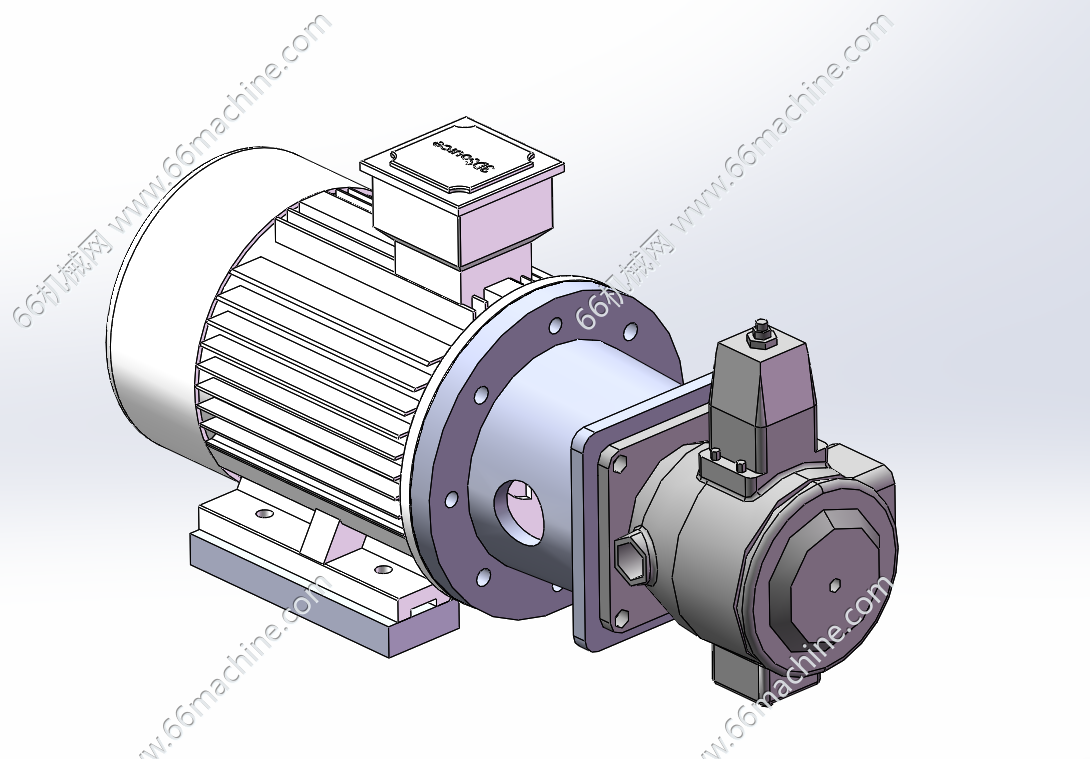

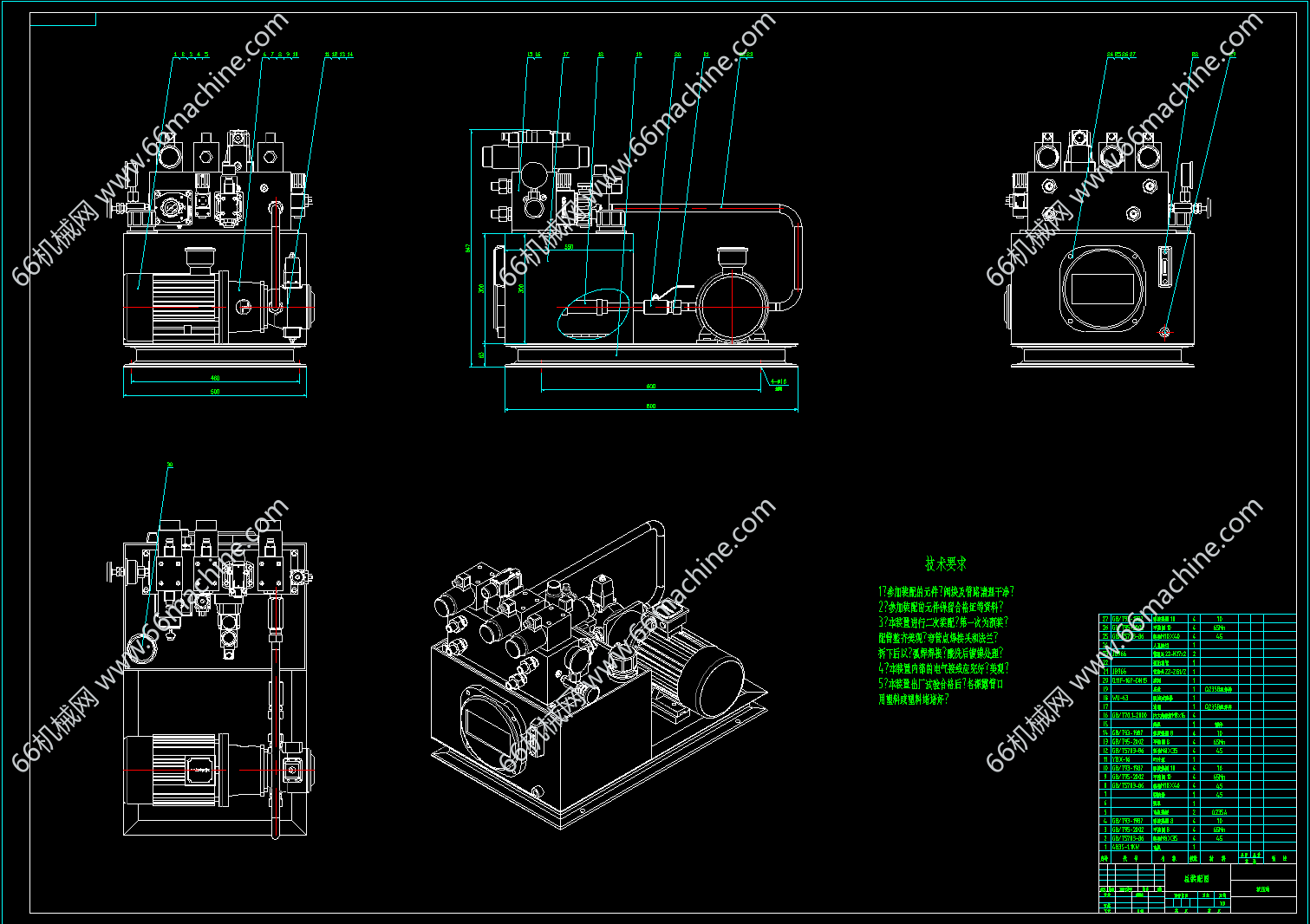

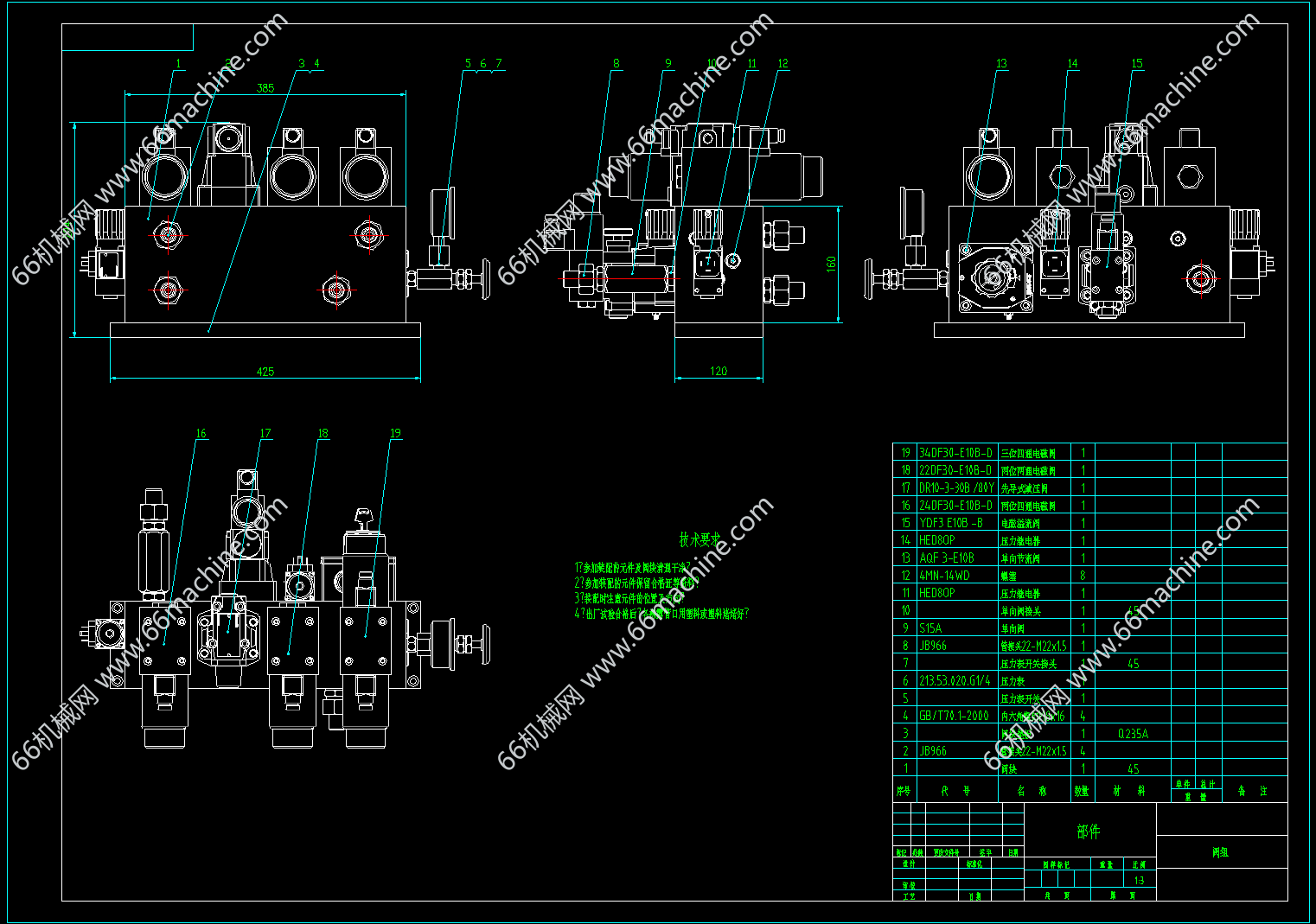

本模型为集成式液压站，由卧式安装的三相异步电机与液压泵组成动力单元，为系统提供稳定压力油源，封闭式钢质油箱兼具储油、散热与杂质沉淀功能，顶部集成加油口与空气滤清器；阀组采用多组电磁换向阀、叠加阀块及压力/流量调节阀集成设计，搭配压力表实现压力、流量与动作方向的精准控制，大幅减少管路泄漏点，结构紧凑可靠，适用于机床工装夹紧、自动化装配线顶升/翻转机构等中低压、中小流量工况，调试时需先空载排气，再逐步加载调压并测试全动作循环，同时需配置过滤器与溢流阀以保障系统清洁度与运行安全。二维图为AutoCAD.Mechanical所绘制。
