某企业5168隧道清洗车（路面清洁车）液压系统设计图
发布时间：2025-09-22
-
-
-
-
-
-
-
-
-
图纸描述

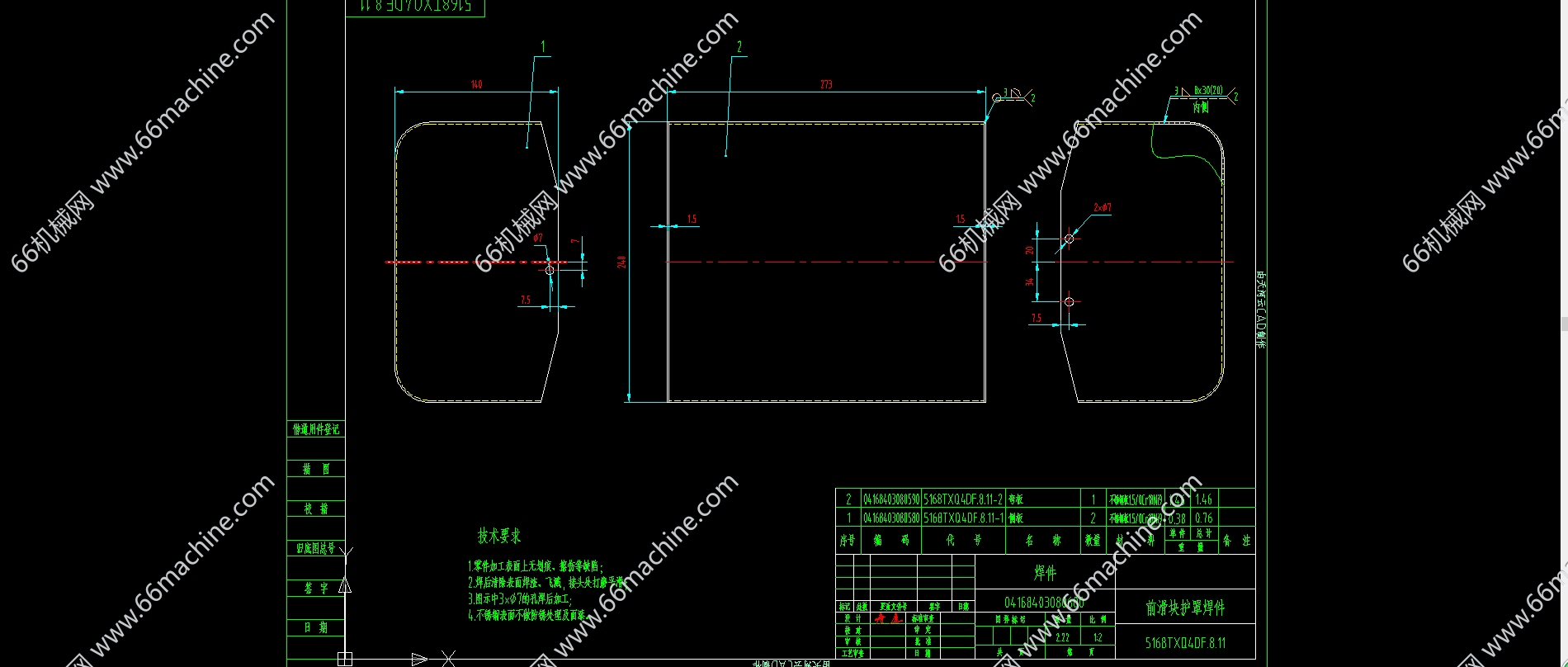

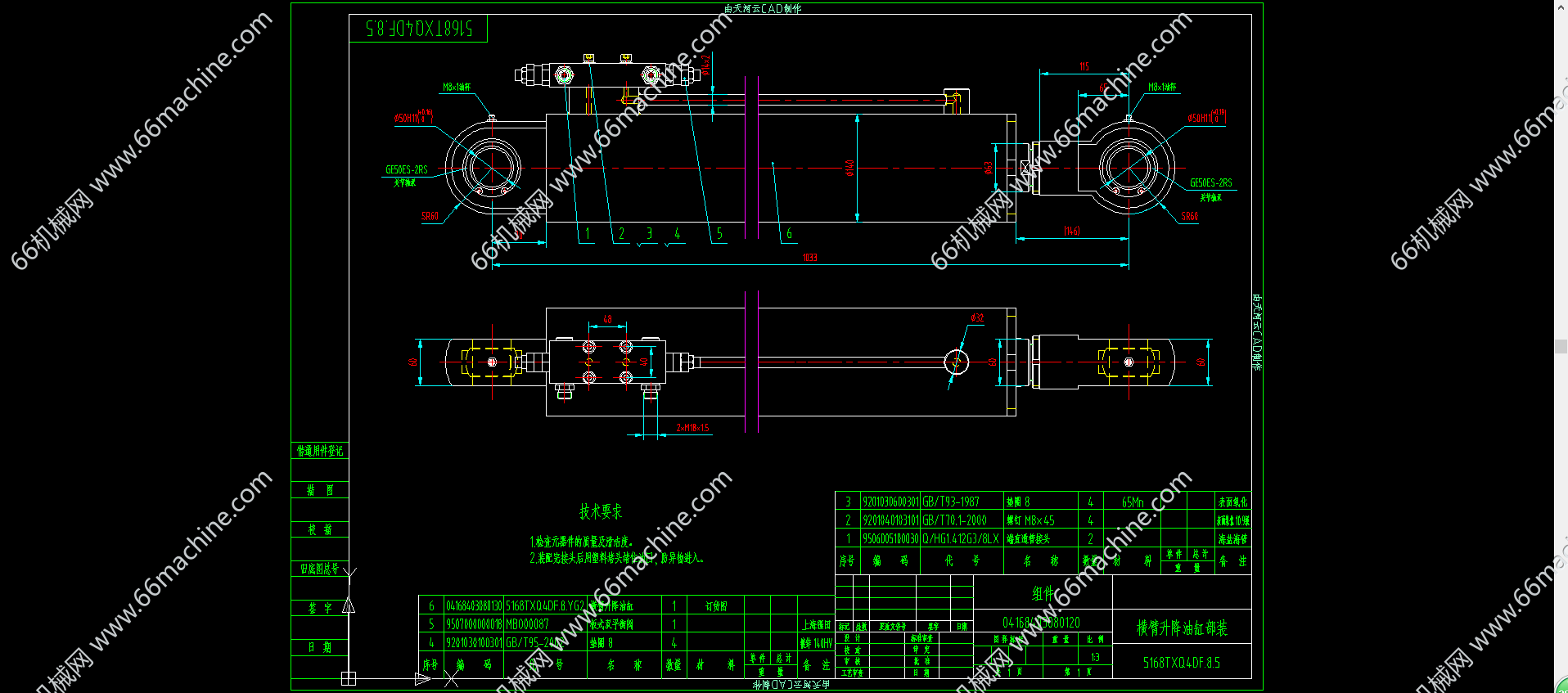

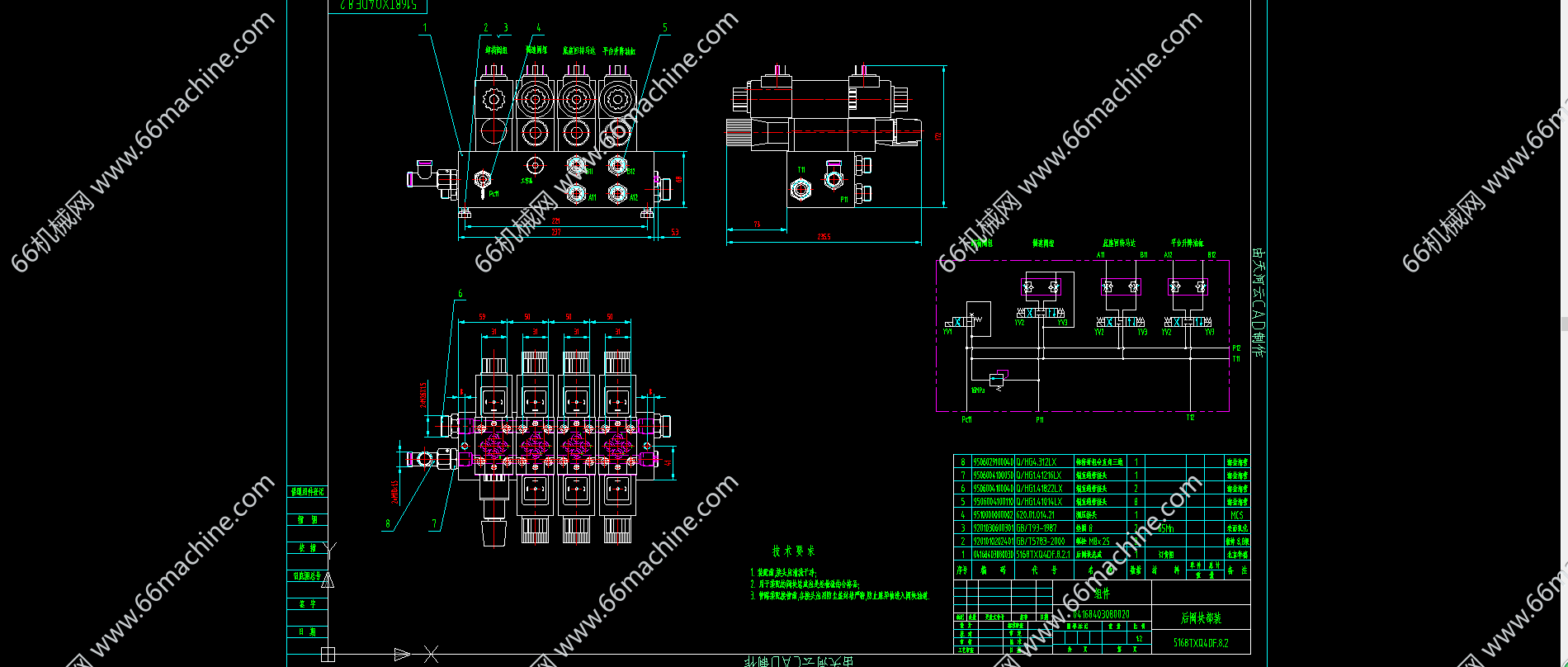

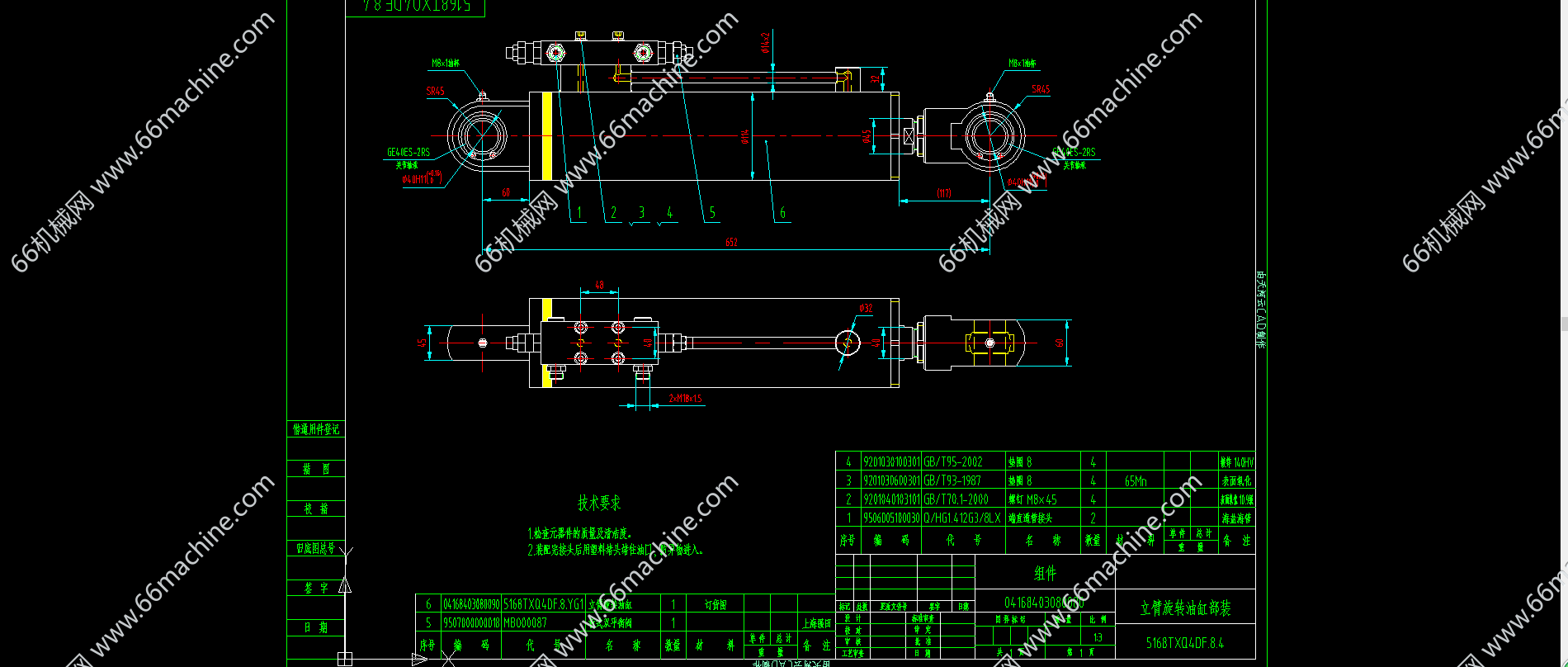

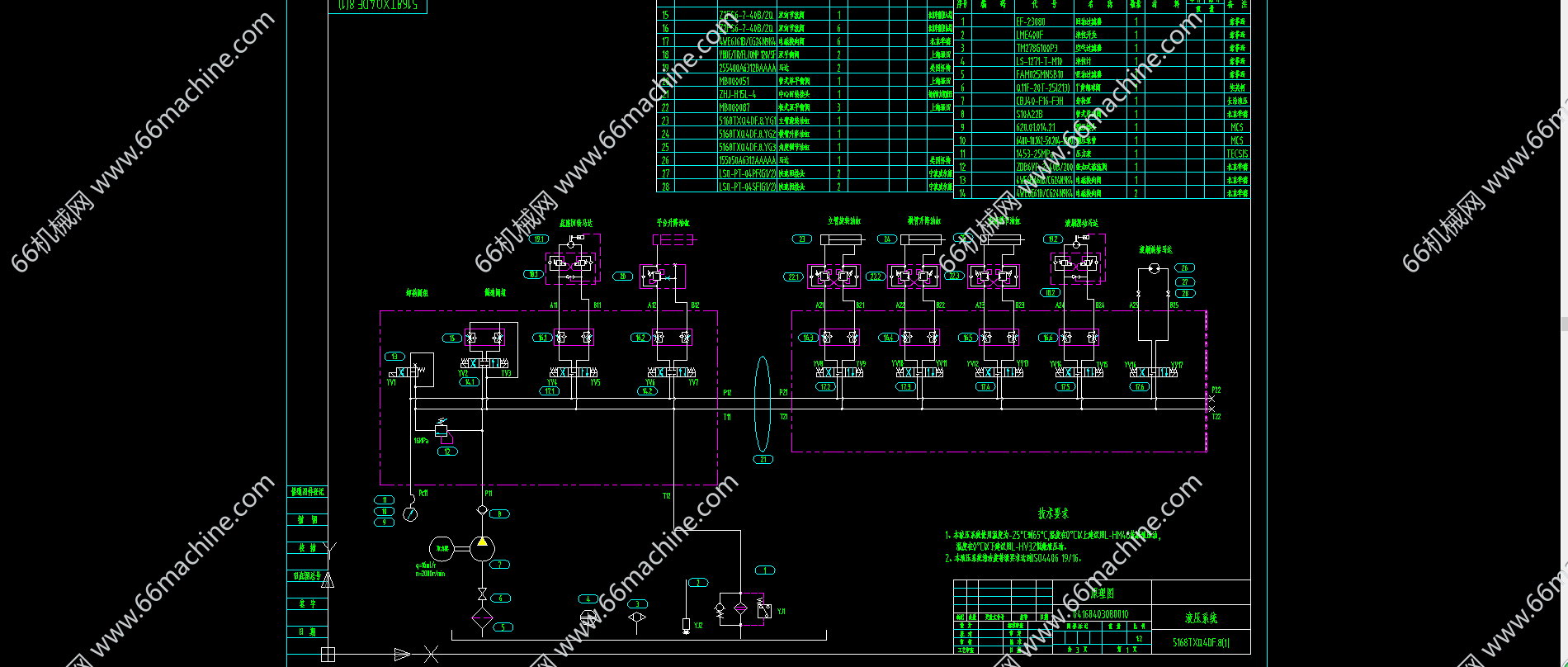

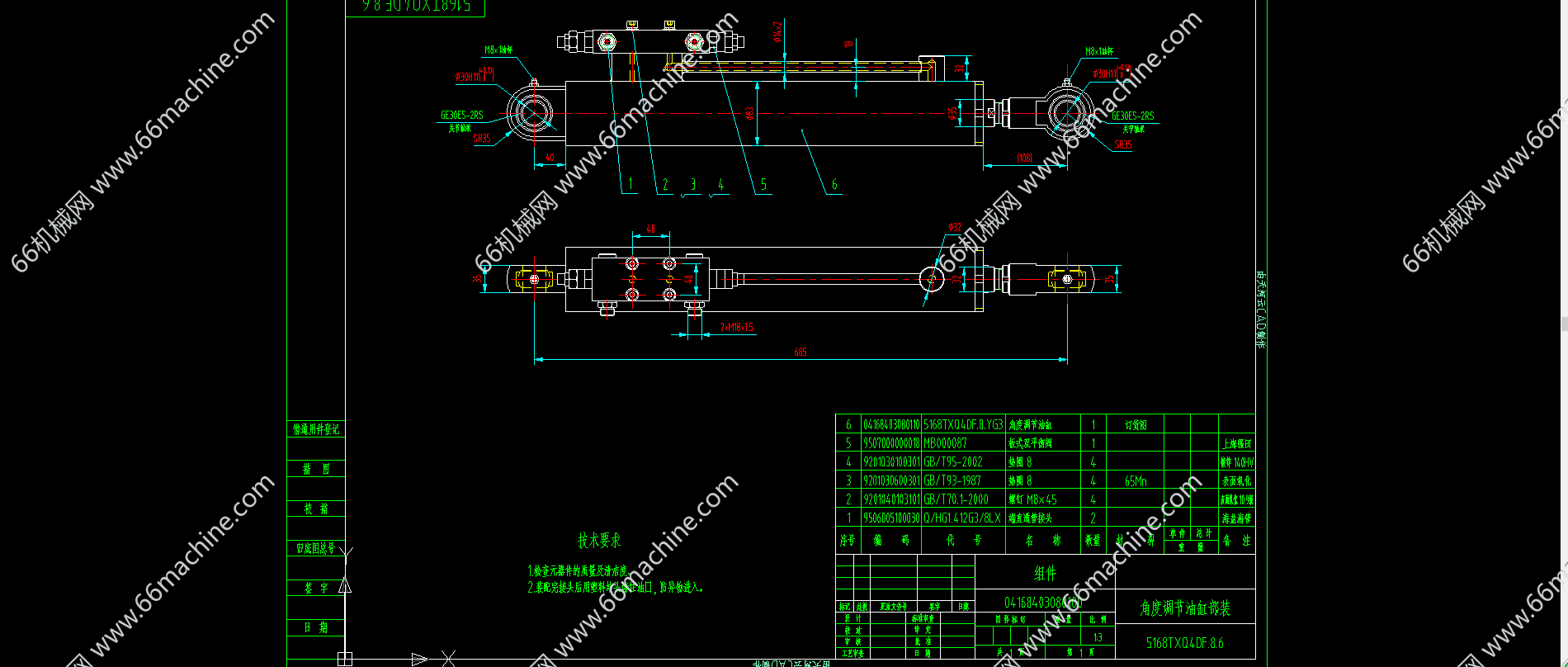

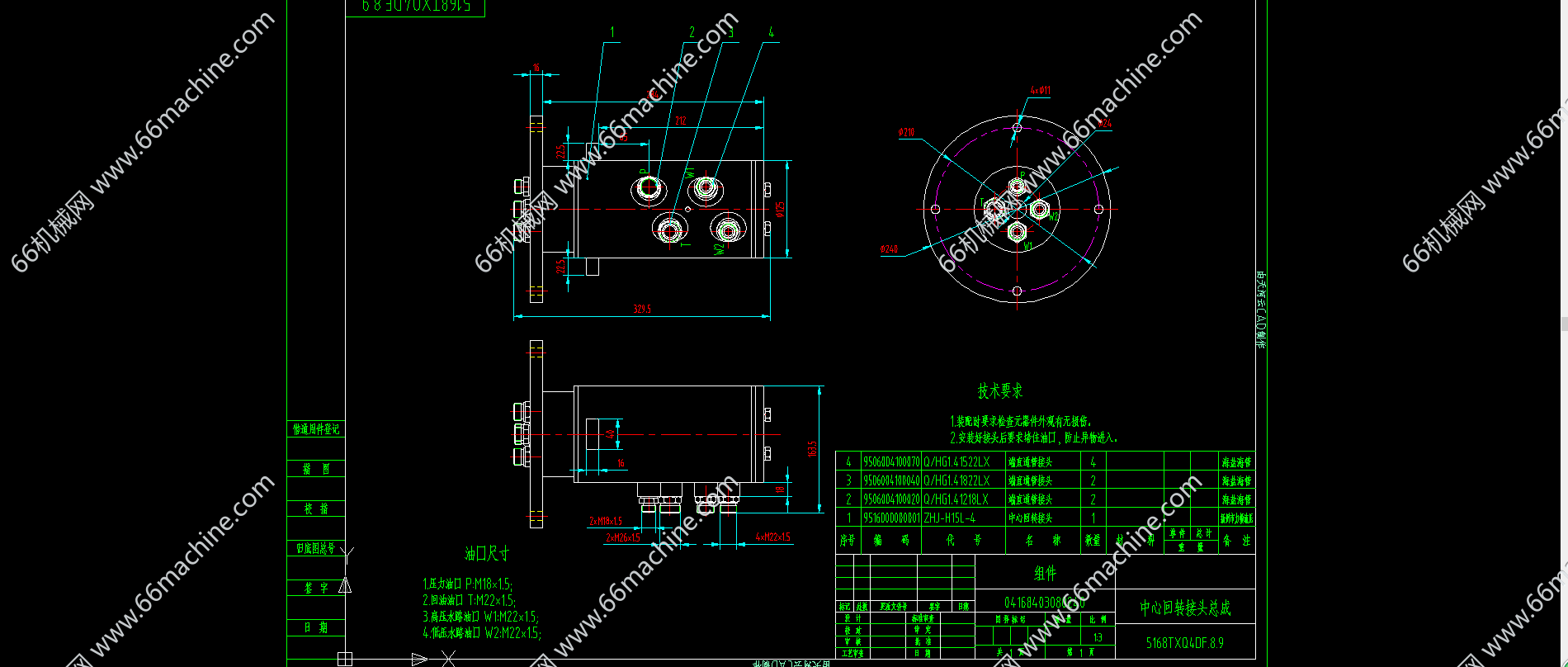

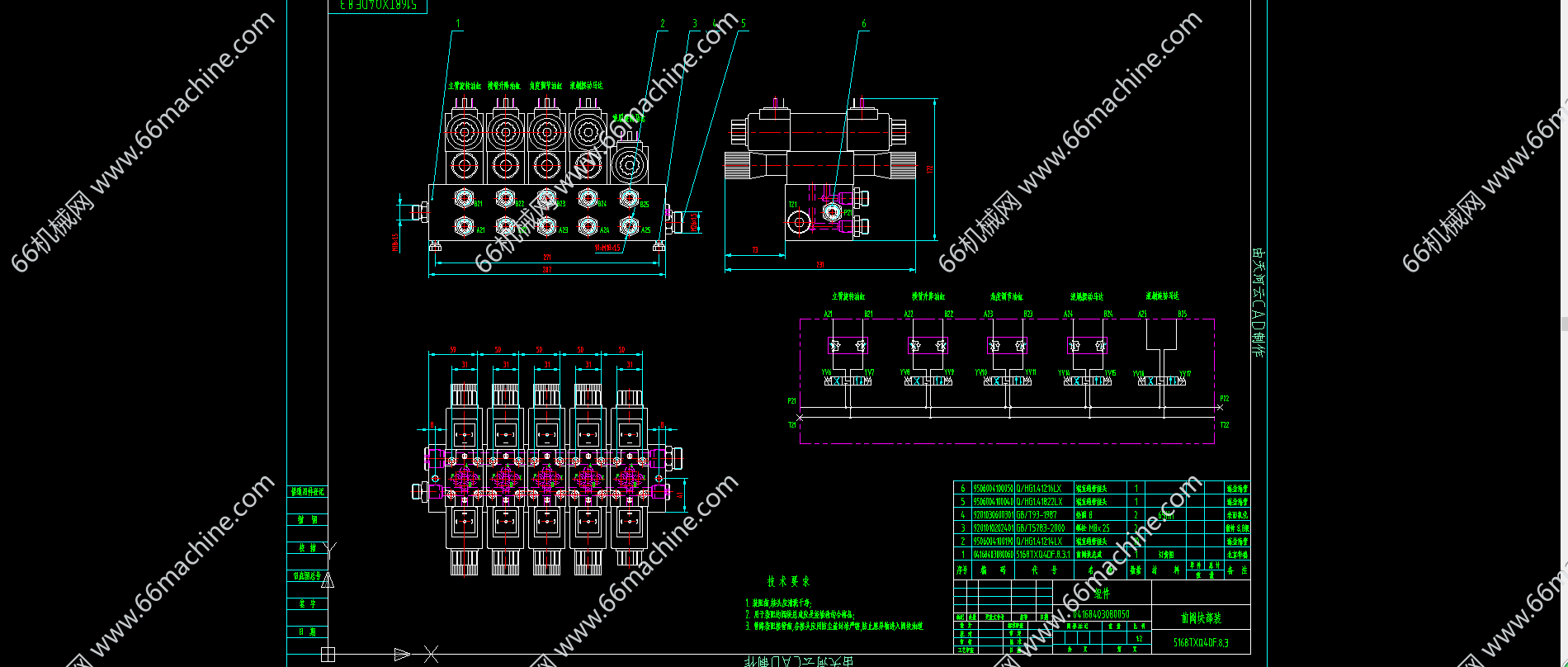

本套图纸为某企业5168隧道清洗车（路面清洁车）液压系统，由液压油箱、多路阀、各类液压缸（横臂升降、角度调节、立臂旋转等）、中心回转接头及管路组成。液压泵抽油后，经多路阀分配压力油，控制各液压缸动作，带动清洗装置的臂类部件升降、旋转，中心回转接头确保旋转时油路不缠绕，以此实现清洗装置的位置调节，保障隧道清洗作业。本套图纸为专业人员设计，水平很高，可供大家探讨学习！
