某企业大功率静止无功发生器(SVG)

图纸描述

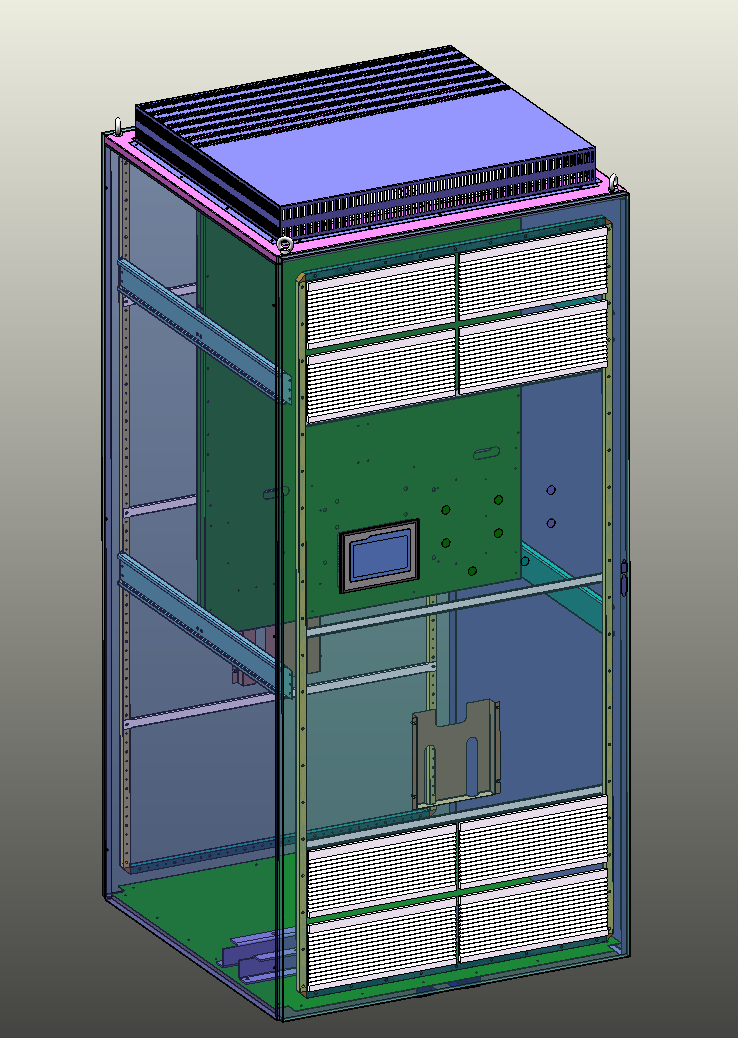

静止无功发生器，英文描述为：Static Var Generator，简称为SVG,是指自由换相的电力半导体桥式变流器来进行动态无功补偿的装置。SVG是目前无功功率控制领域内的最佳方案。相对于传统的调相机、电容器电抗器、以晶闸管控制电抗器TCR为主要代表的传统SVC等方式，SVG有着无可比拟的优势。 SVG采用可关断电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。 我们公司的静止无功发生器柜体采用的是九折型材仿威图柜，由于这个静止无功发生器的功率非常大，为了更好地给IGBT散热，散热器采用的是散热效果更好的热管散热器。另外图纸中，还包含电抗器、电容、塑壳断路器、互感器等。本模型建模精巧，sw2021版本，另含step通用格式，可供大家参考！
