某科技大楼2座-施耐德开关-成套配电箱动力柜深化图箱体图
发布时间：2026-01-13
-
-
-
-
-
-
-
-
-
-
-
图纸描述

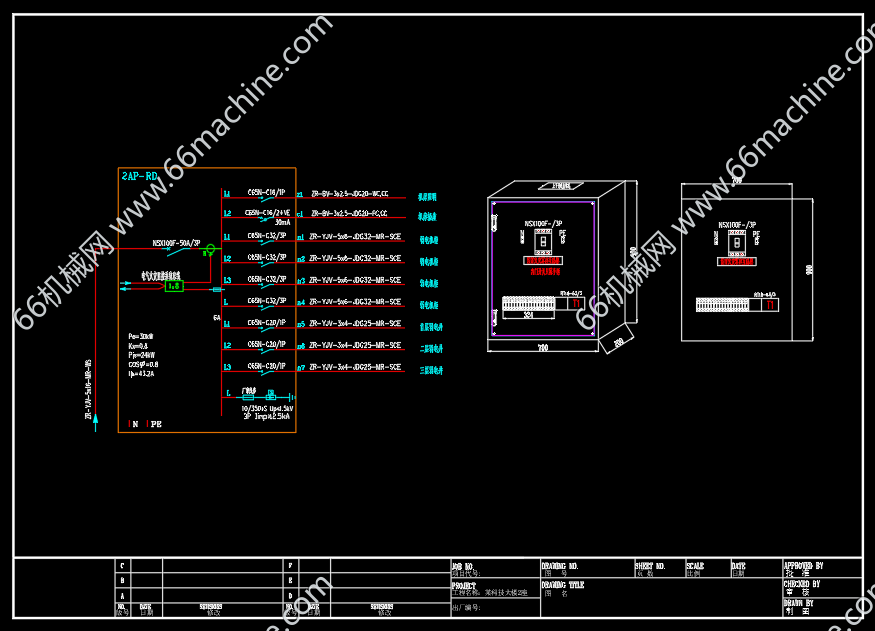

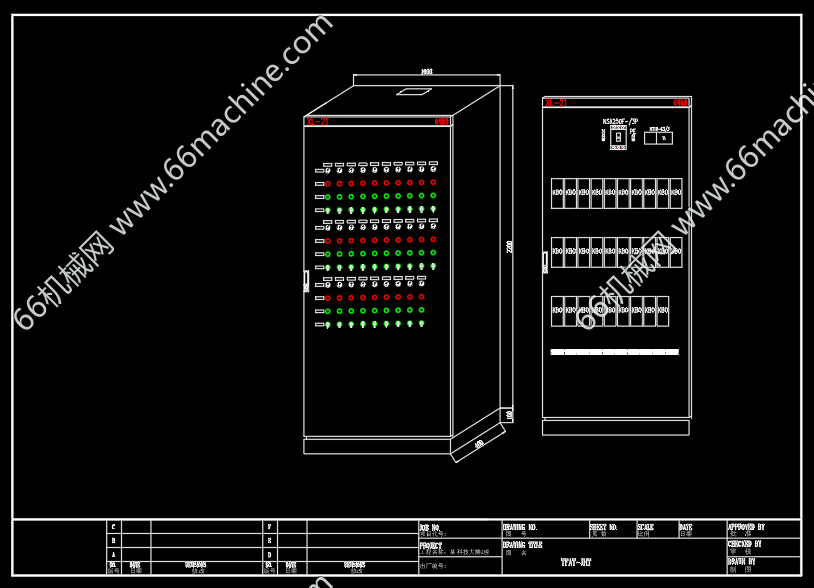

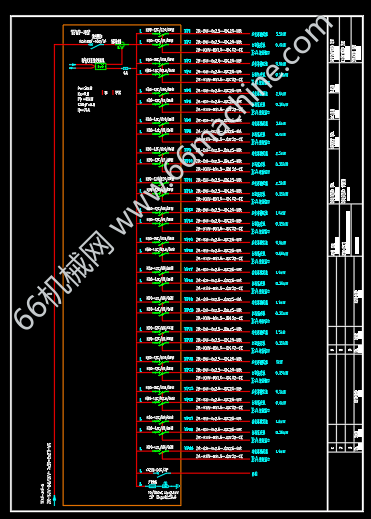

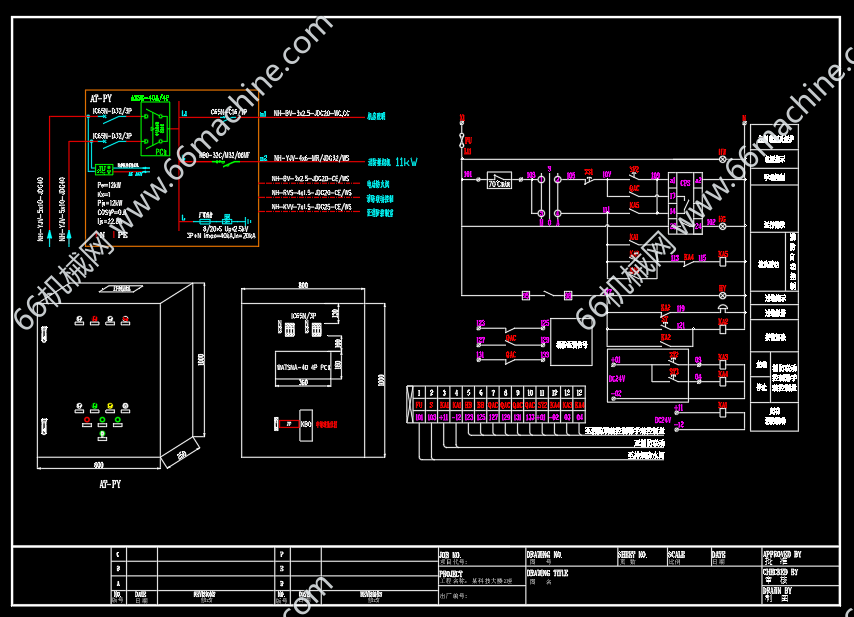

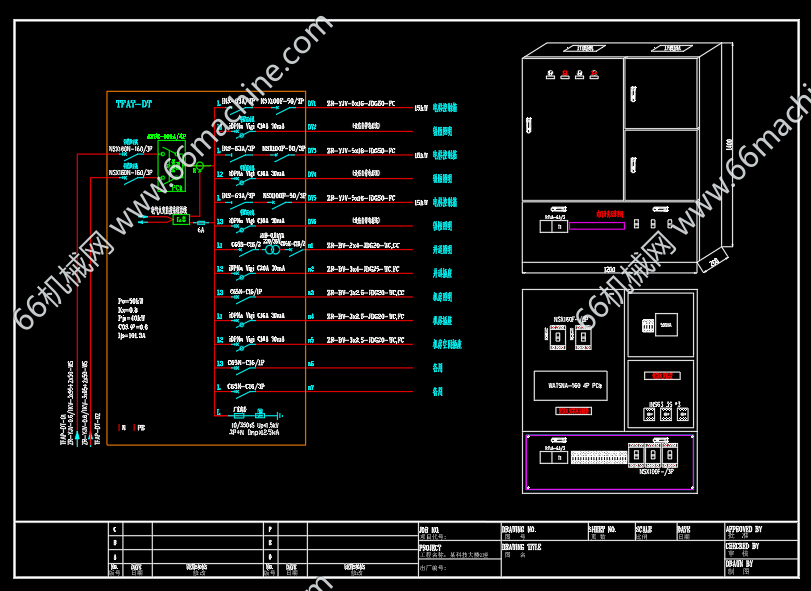

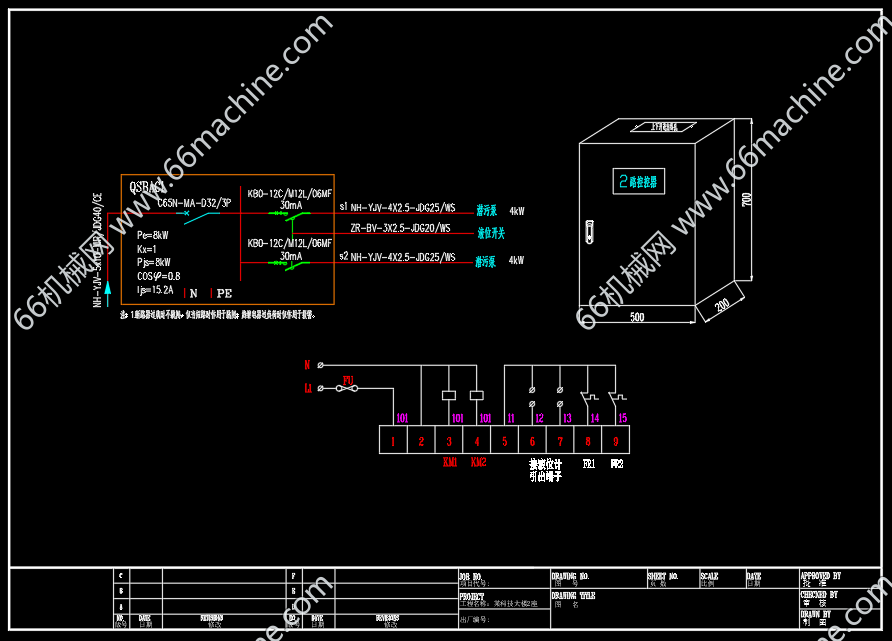

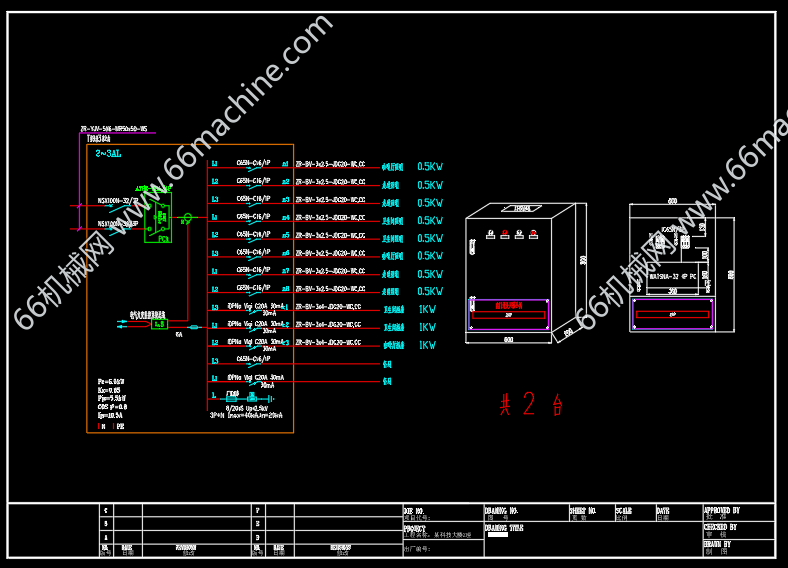

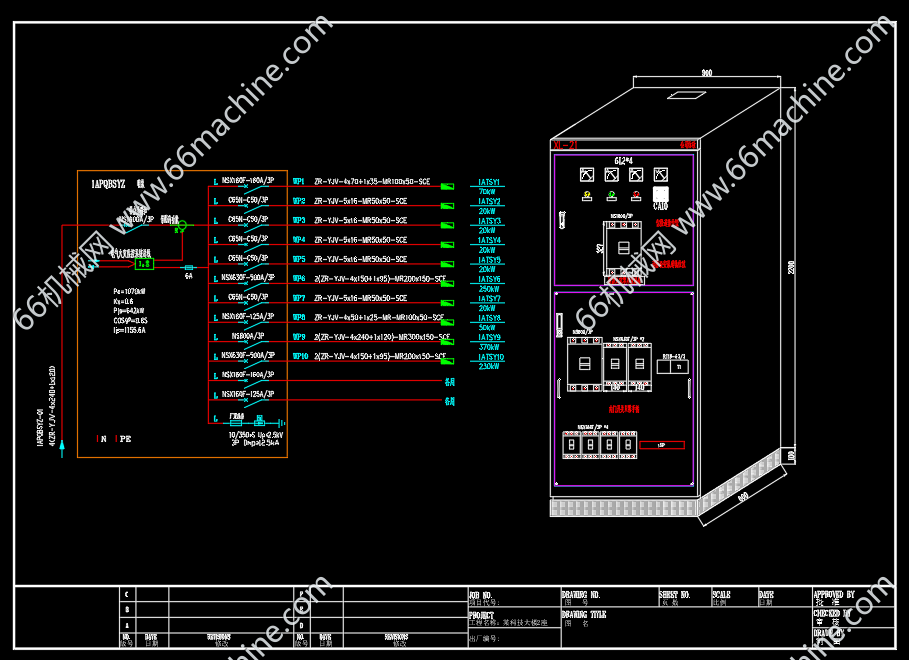

该图纸是某科技大楼2座-施耐德开关-成套配电箱动力柜深化图箱体图。该项目使用的是施耐德开关。根据客户的原图纸，按对应的开关品牌排布，设计出配电箱箱体图，供钣金厂生产箱子用。图纸包含动力柜、基业箱、风机控制箱、双电源箱、水泵控制箱等等。还有对应开关的模型图章，供下载参考学习使用。
