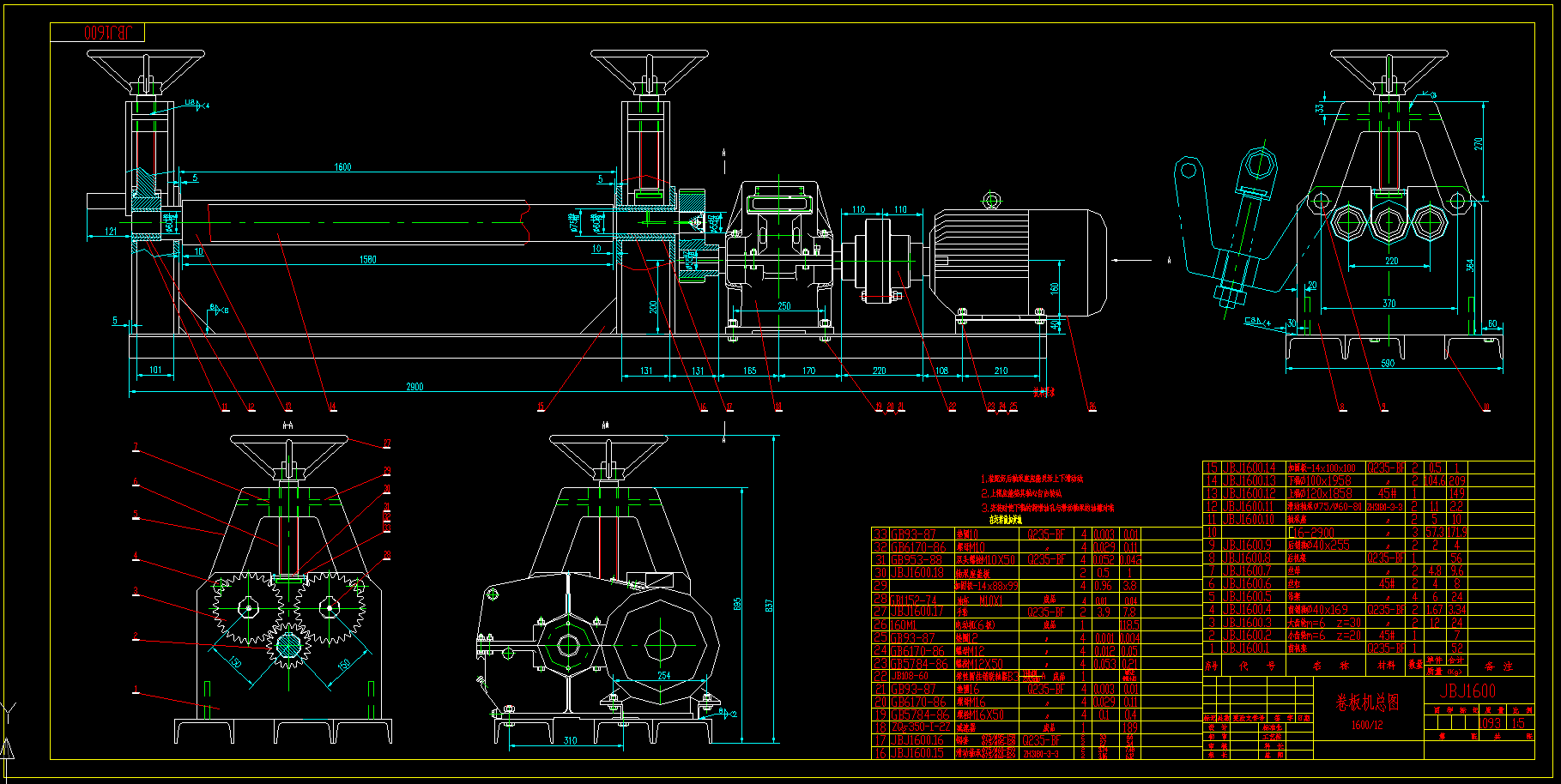

本次设计的是小型三辊卷板机，通过对现状三辊卷板机的优缺点分析，最终采用了三辊对称式结构，考虑到三辊卷板机的卷制工作都是通过三个辊轴来完成的，所以辊轴的材料采用50Mn。通过计算得出其传动比较大，因此采用三级减速器。为了减少设备的占地面积三级减速器采用同向输入输出。本次设计都是采用机械传动的方式，避免了采用液压方式容易漏油的缺点。 本次设计的创新点是：这台小型三辊卷板机设备可以卷制锥型的圆筒。通过离和器把下传动轴断开，使上辊轴单边上升达到所需的锥度。然后驱动设备运动就可以卷制锥型圆筒。
图纸ID: 53447637529137671
图纸格式：dwg、doc
图纸版本：AutoCAD2007
文件大小：1.71MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
