2K-H行星轮系模拟教具设计（21张CAD）

发布时间：2023-07-11

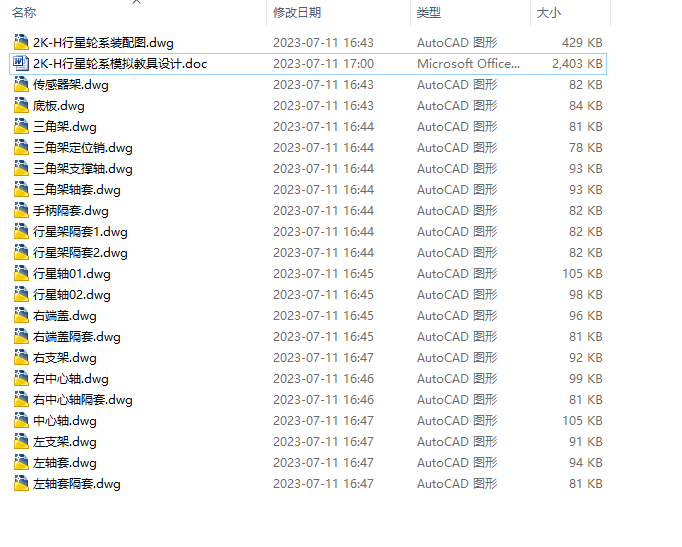

图纸描述

针对行星轮系运动原理复杂及其传动比、运动方向等参数难以确定的特点，设计了一套带有检测装置的2K-H行星轮系模拟教具。教具分为三大部分——行星轮系机械部分、运动信息采集部分和运动信息分析部分。轮系的机械部分是一套涵盖该轮系多方面知识点的机械机构，行星轮采用3组不同配比的齿轮组，可分别获得3种运行结果；运动信息采集部分可对轮系输入轴、输出轴的转速等进行检测；运动信息分析部分可实现轮系的传动比、输出轴转向等参数的计算，并加以显示，从而获得轮系的各种运动参数，直观地显示了轮系的理论计算结果，达到了实验与理论的相互统一。该教具结构简单，操作方便，具有较好的教学效果。关键词：2K-H行星轮系，传感器，信息采集器，LabVIEW。
