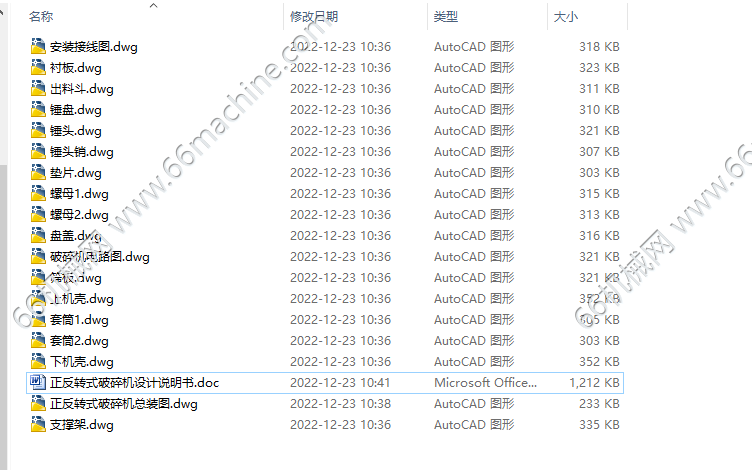

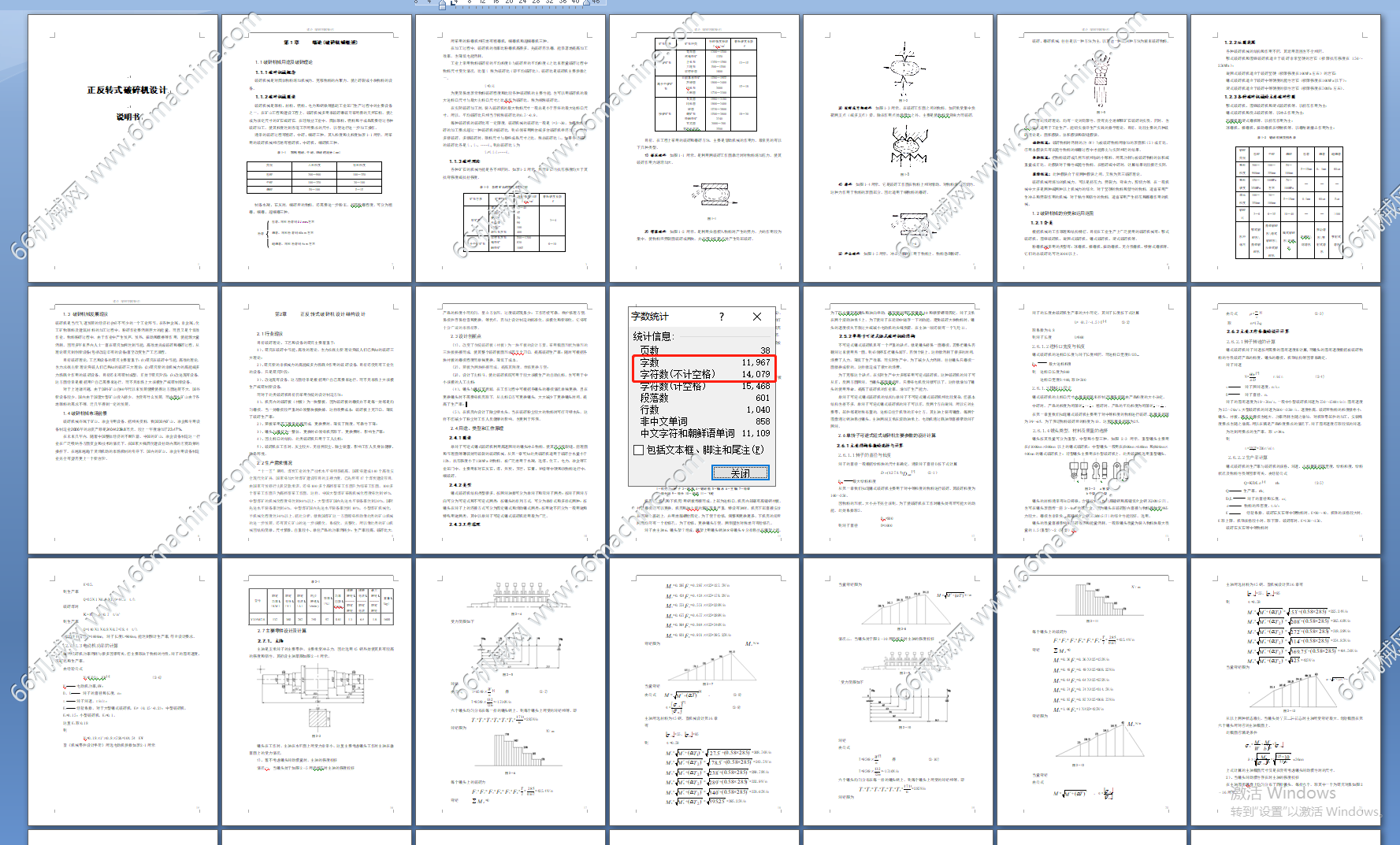

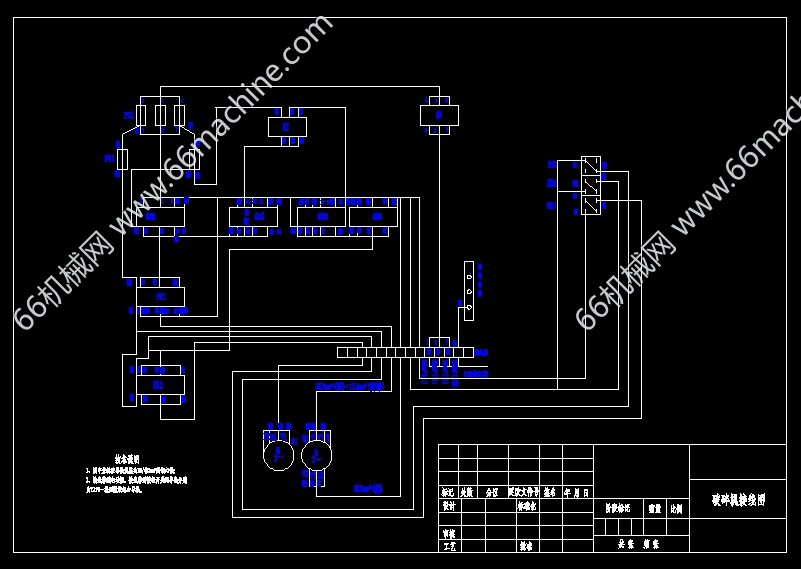

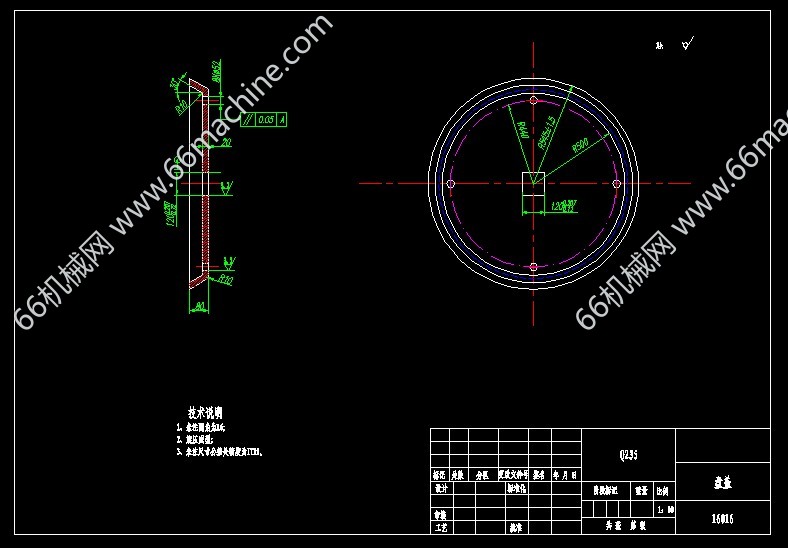

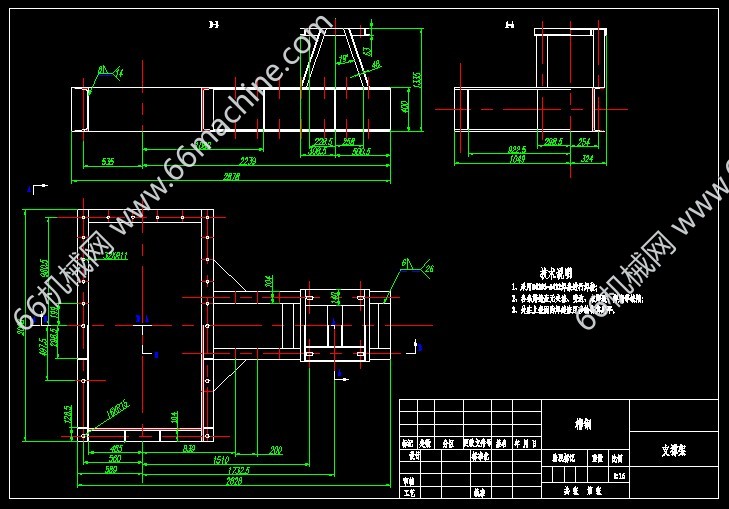

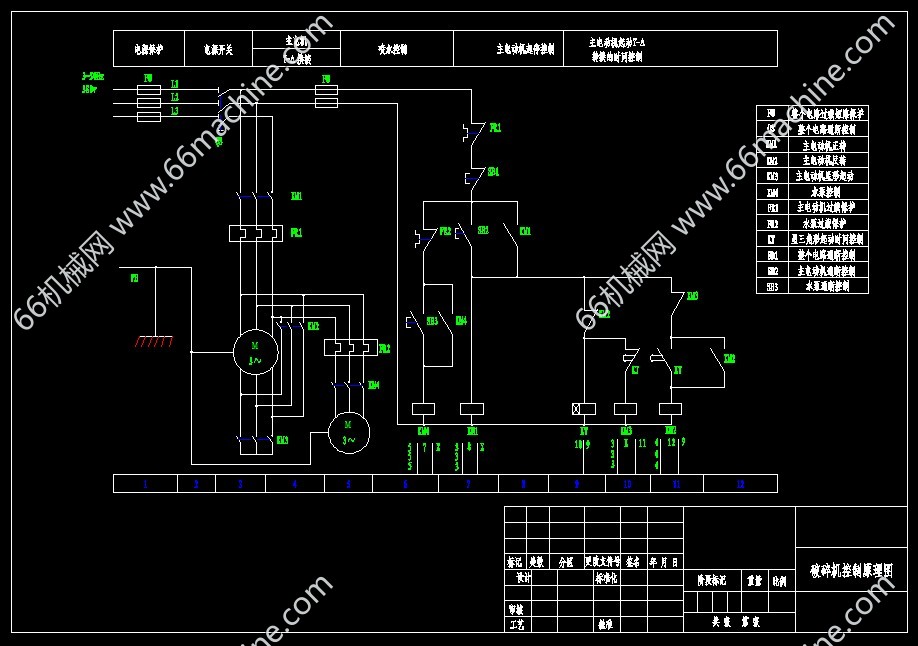

正反转式破碎机设计+约1.2w字说明书+18张CAD

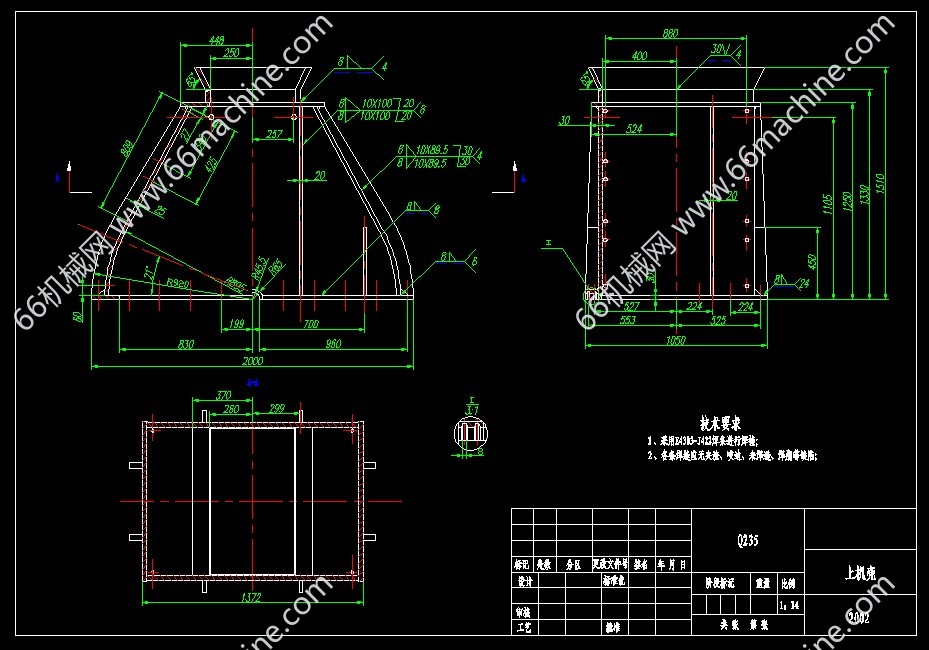

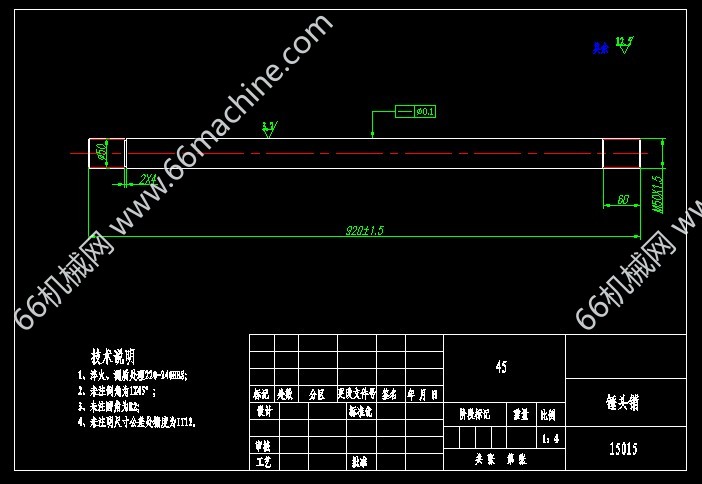

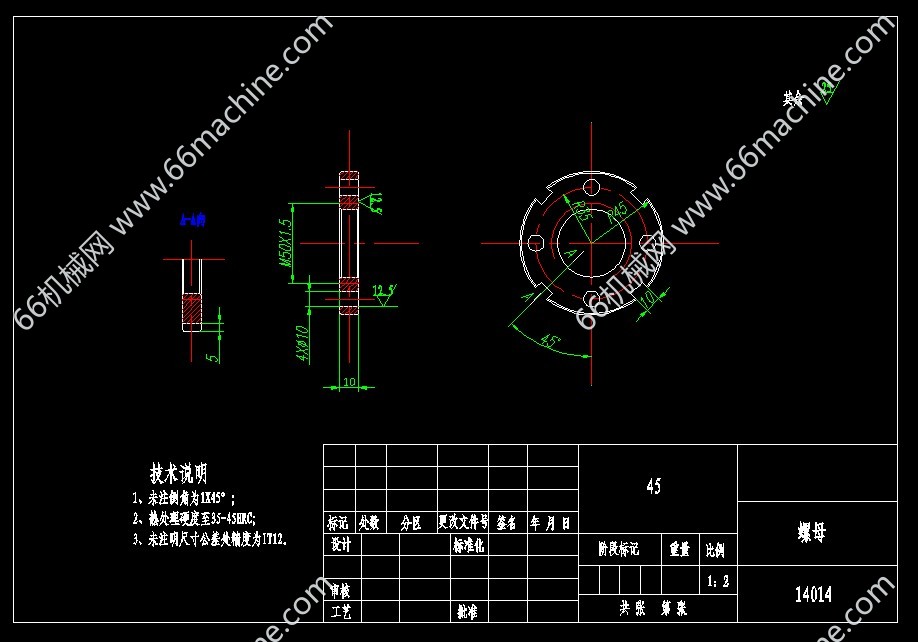

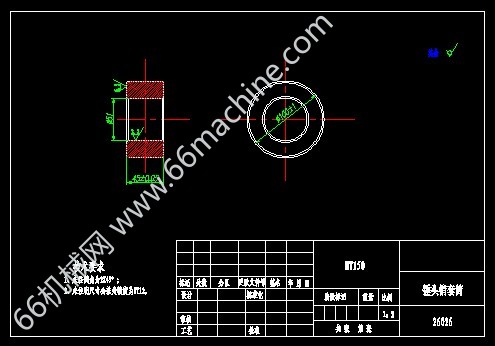

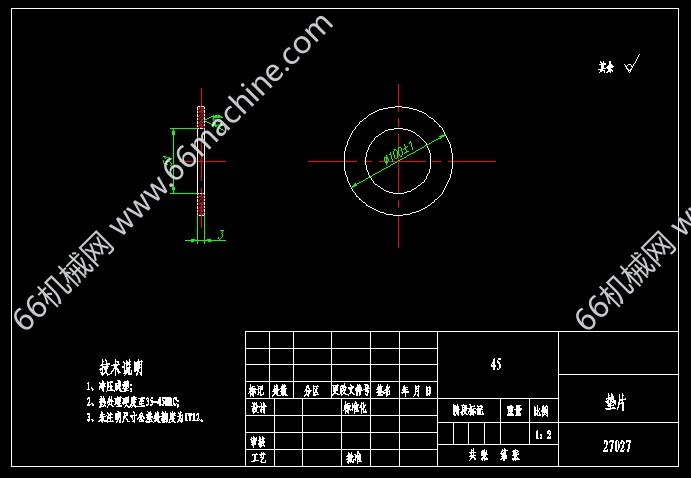

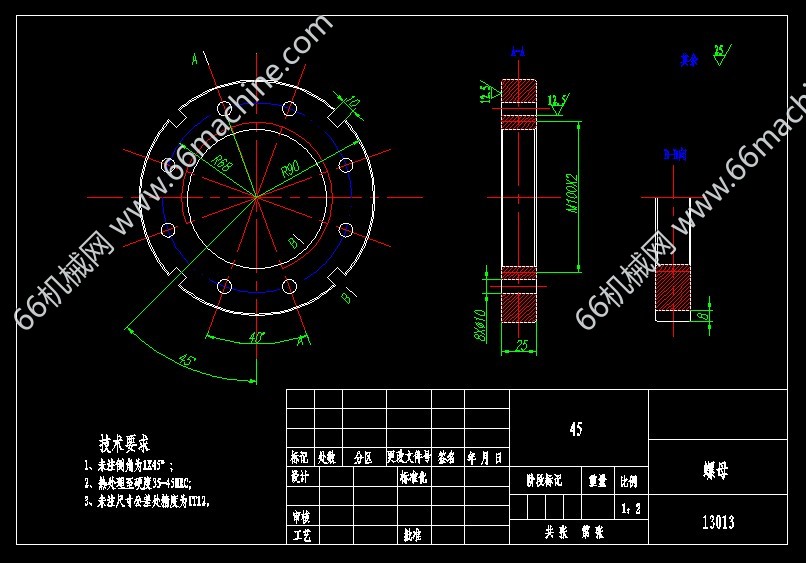

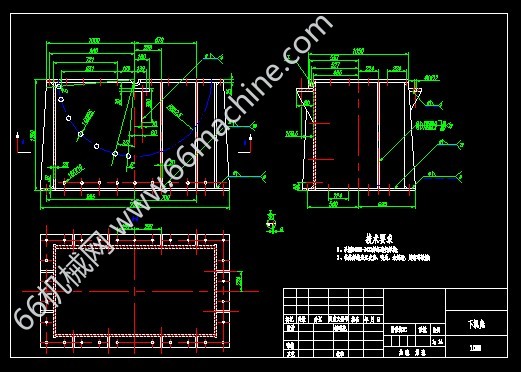

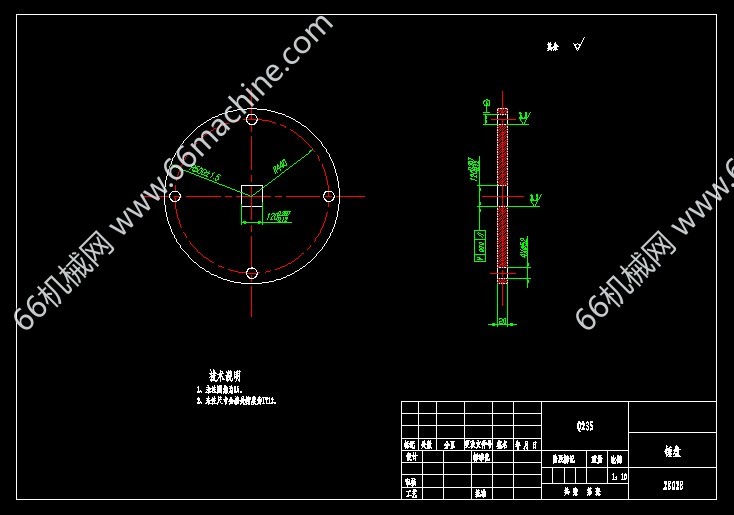

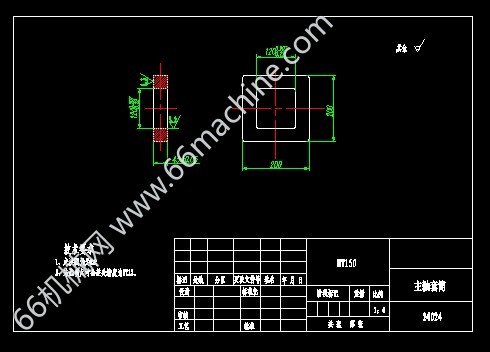

图纸描述

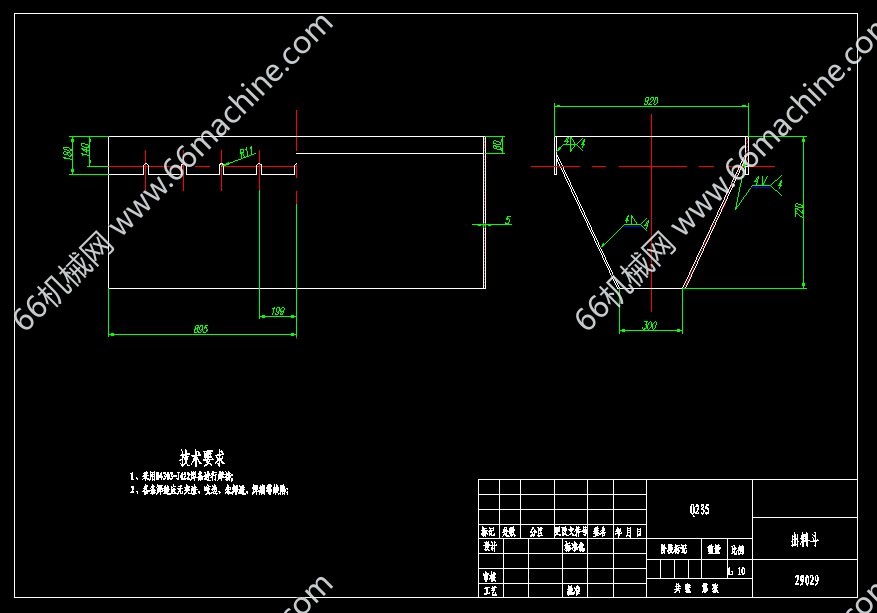

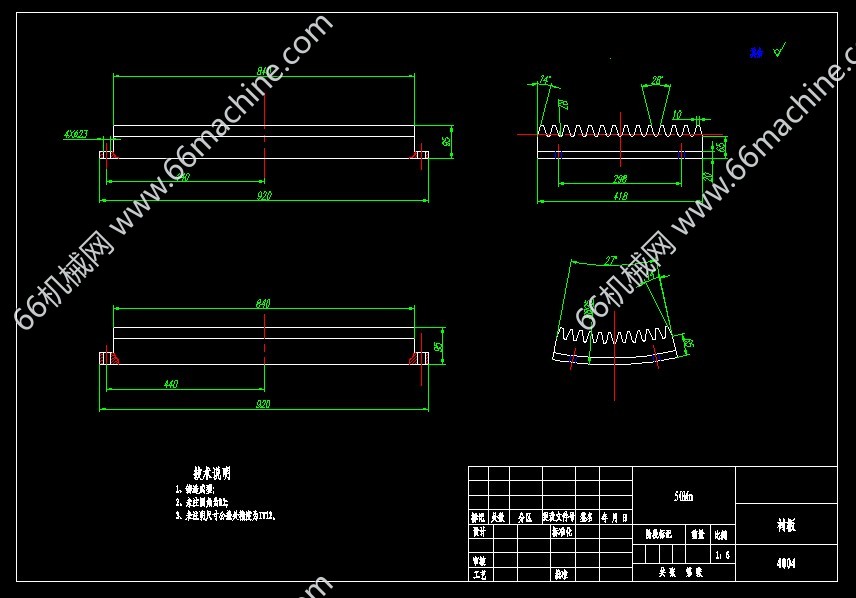

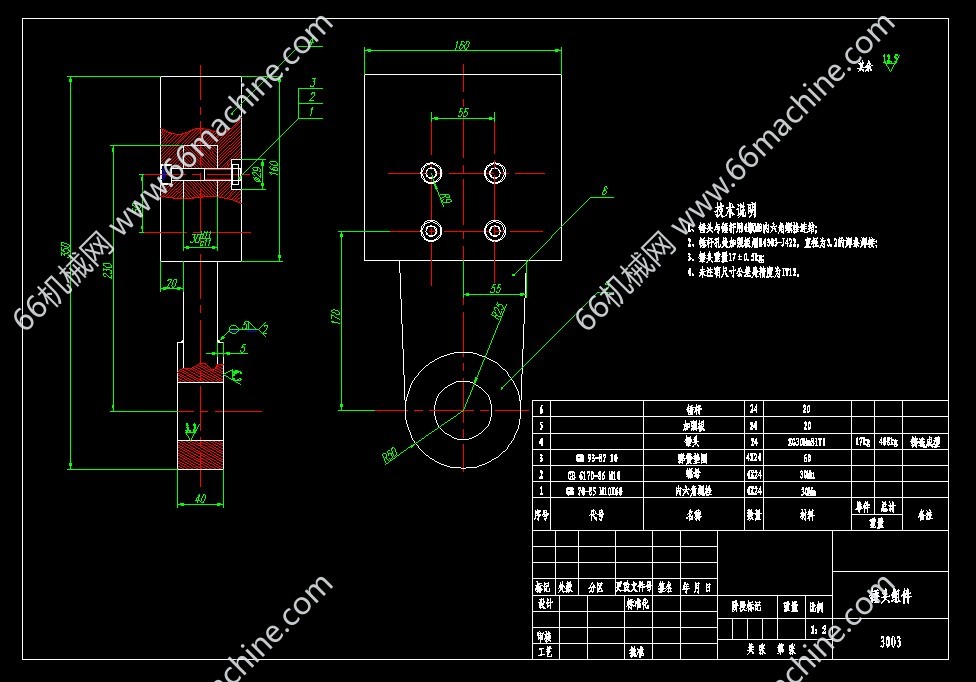

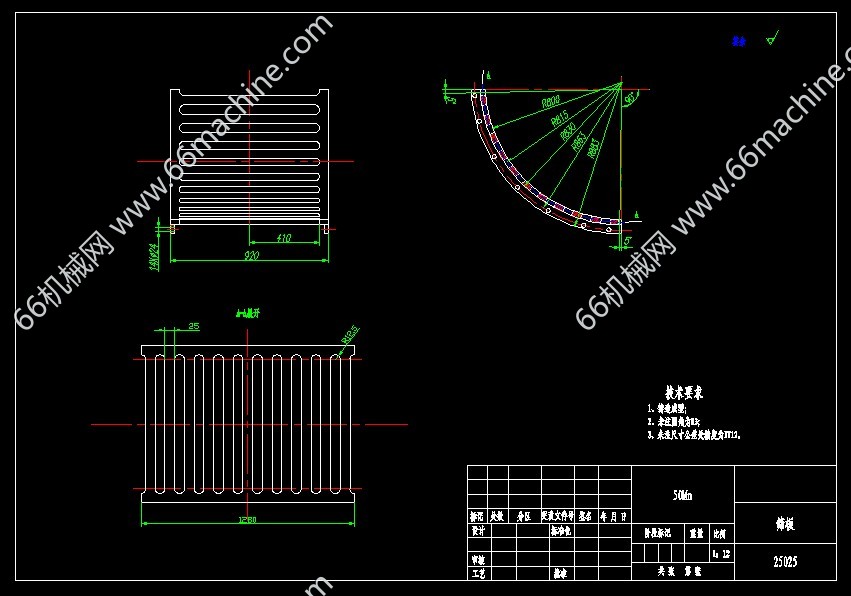

该设计是:正反转式破碎机设计，锤式破碎机利用电动机带动带有锤头的转子（转子由主轴、圆盘、销轴和锤子组成），使转子在破碎腔内高速旋转。当物料从给料口进入机内，物料将受高速运动的锤子的打击、冲击、剪切、研磨作用而被粉碎。破碎了的物料从锤头处获得动能，以高速向机壳内壁的破碎板（衬板）和筛板上冲击，同时还受到物料间相互撞击，而被第二次破碎。被粉碎后的物料中小于筛孔尺寸的物料将通过筛板排出，大于筛孔尺寸的物料将继续被阻留在筛板上继续受到锤子的打击和研磨，直至最后能通过筛板排出机外。 设计创新点： （1）、改变了传统破碎板（衬板）为一块平板的设计方案，采用截面形状为梯形的三块板拼接而成，使其整个破碎板面形成若于个刀口，提高破碎生产率；随时可根据各块衬板的磨损程度而单独更换，降低了成本。 （2）、筛板为两块拼接而成，提高其刚度，维修更换方便； （3）、设计了出料斗，使此破碎机既可用于较大规模生产的自动出料，也可用于中小规模的人工出料； （4）、锤头与锤杆可拆卸，在工作过程中可根据各锤头的磨损情况单独更换，且在更换锤头时不需要将机壳取下，从出料口方可更换锤头，大大减少了更换锤头时间，提高了生产率； （5）、在机壳内设计了除尘喷水头，当在破碎粉尘较大的物料时可打开喷水头，这样不但减少了粉尘对工作人员健康的影响，也更利于环保。
