管材搬运测长及探伤设备
发布时间：2026-09-22
-
-
-
-
-
-
-
-
图纸描述

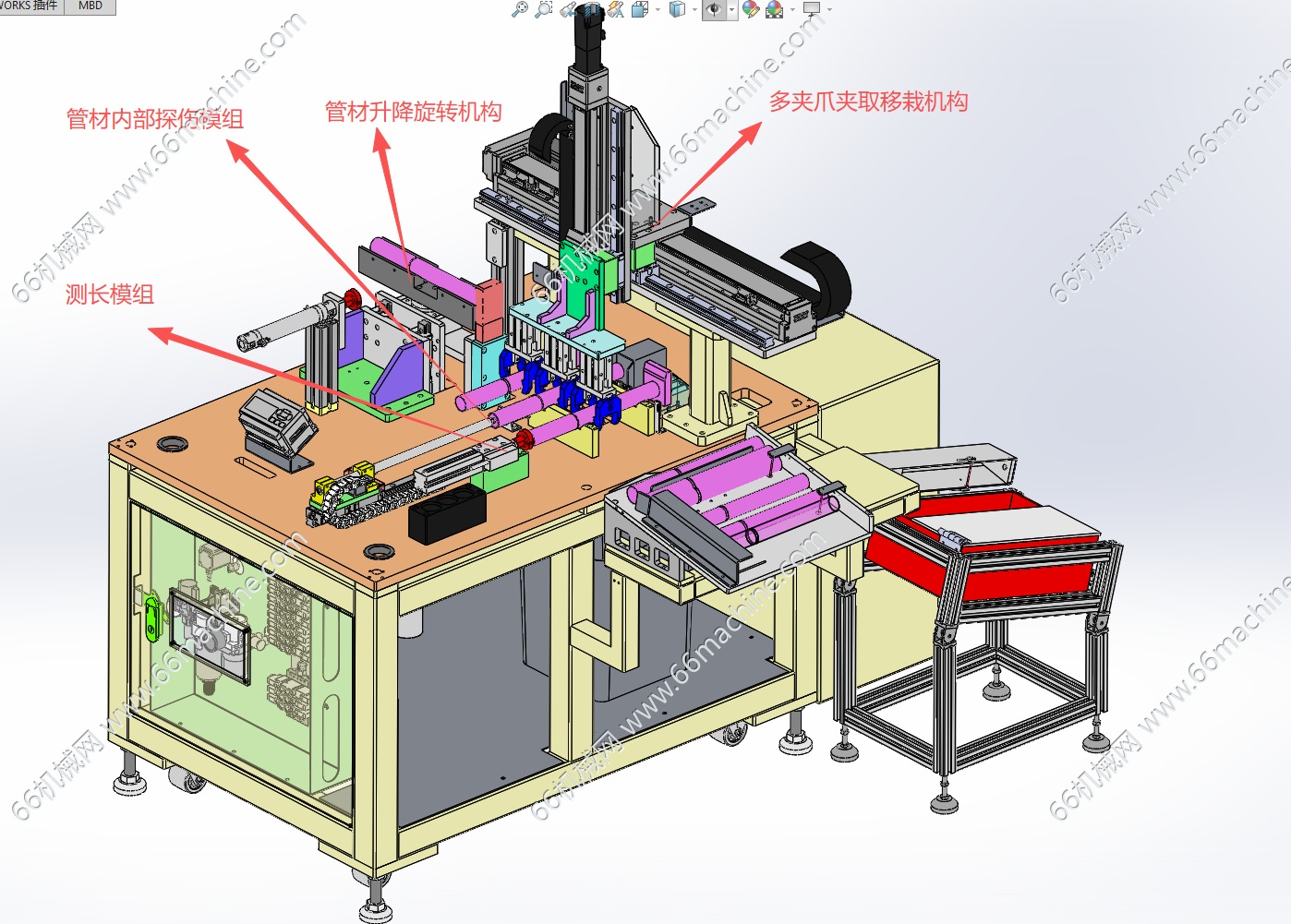

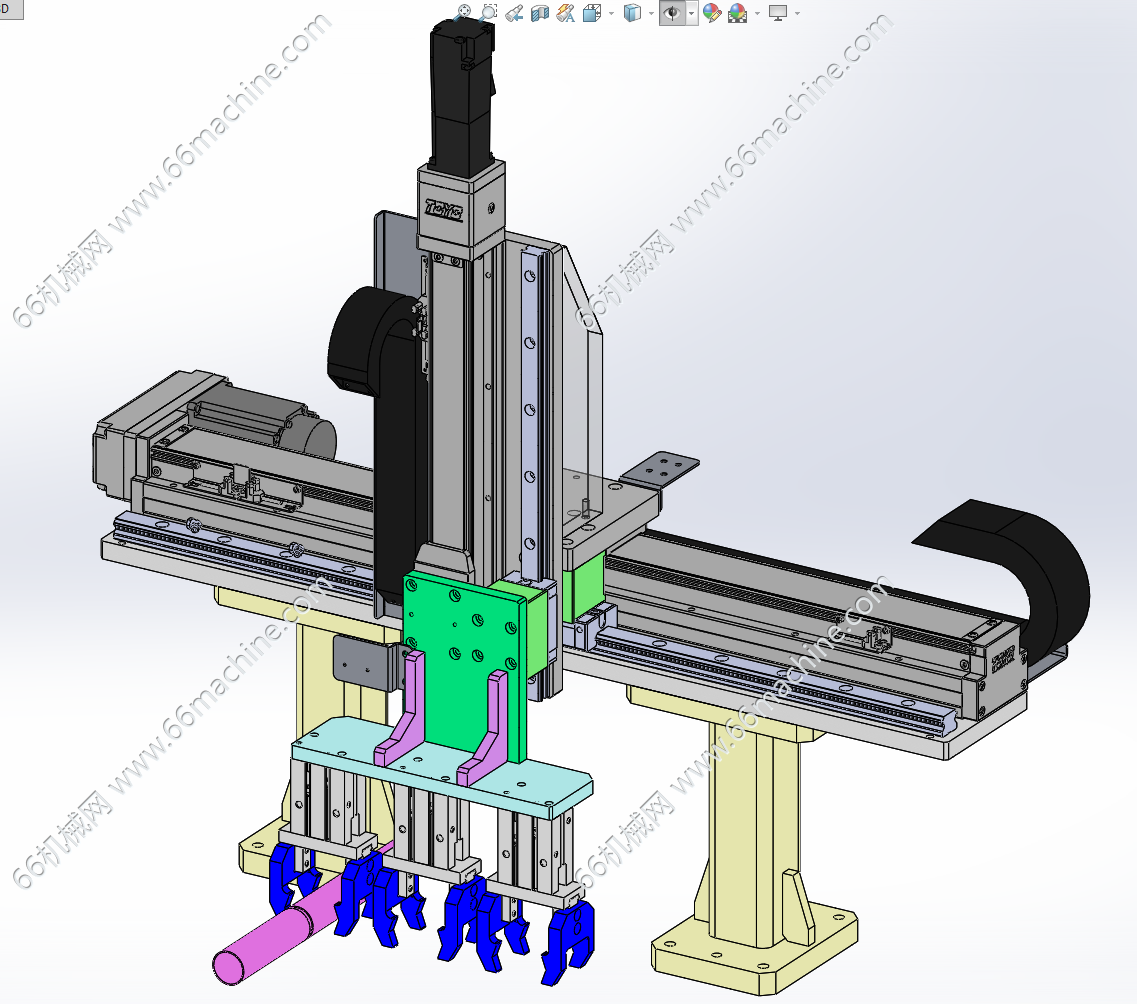

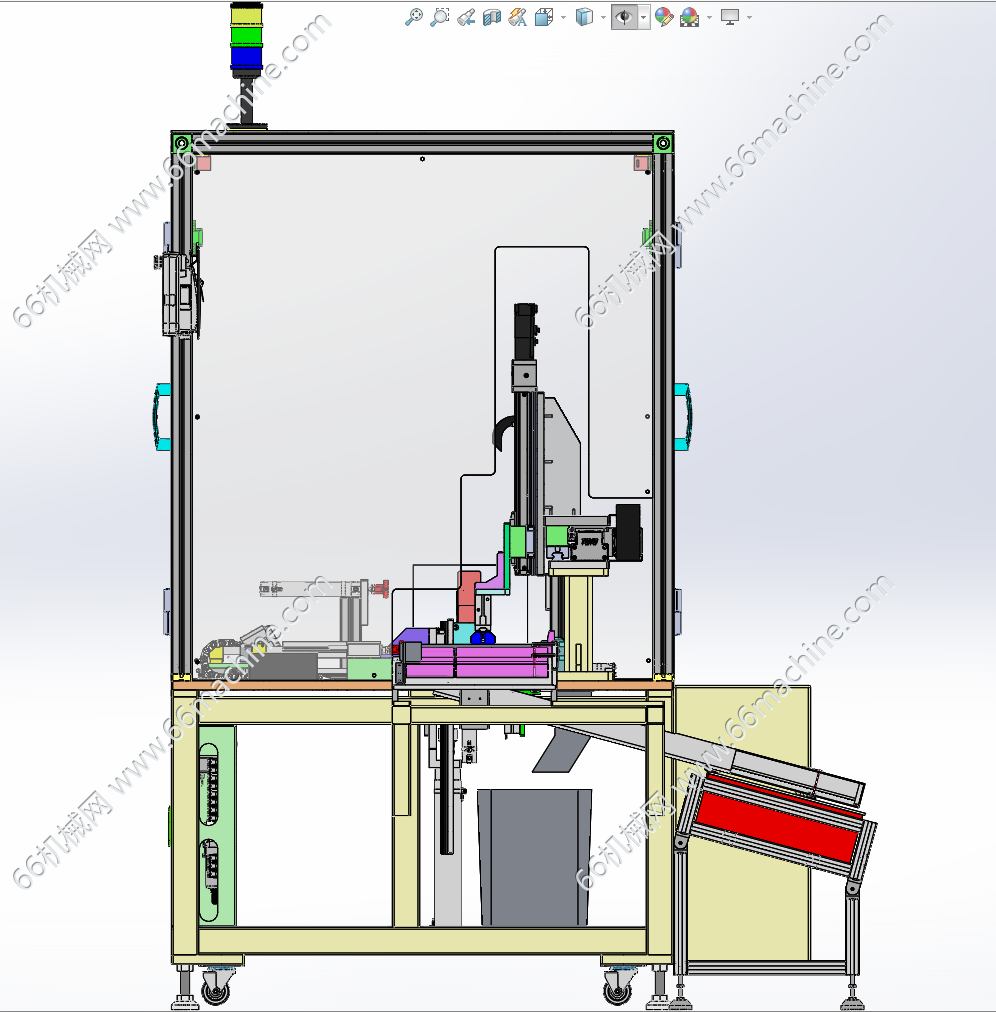

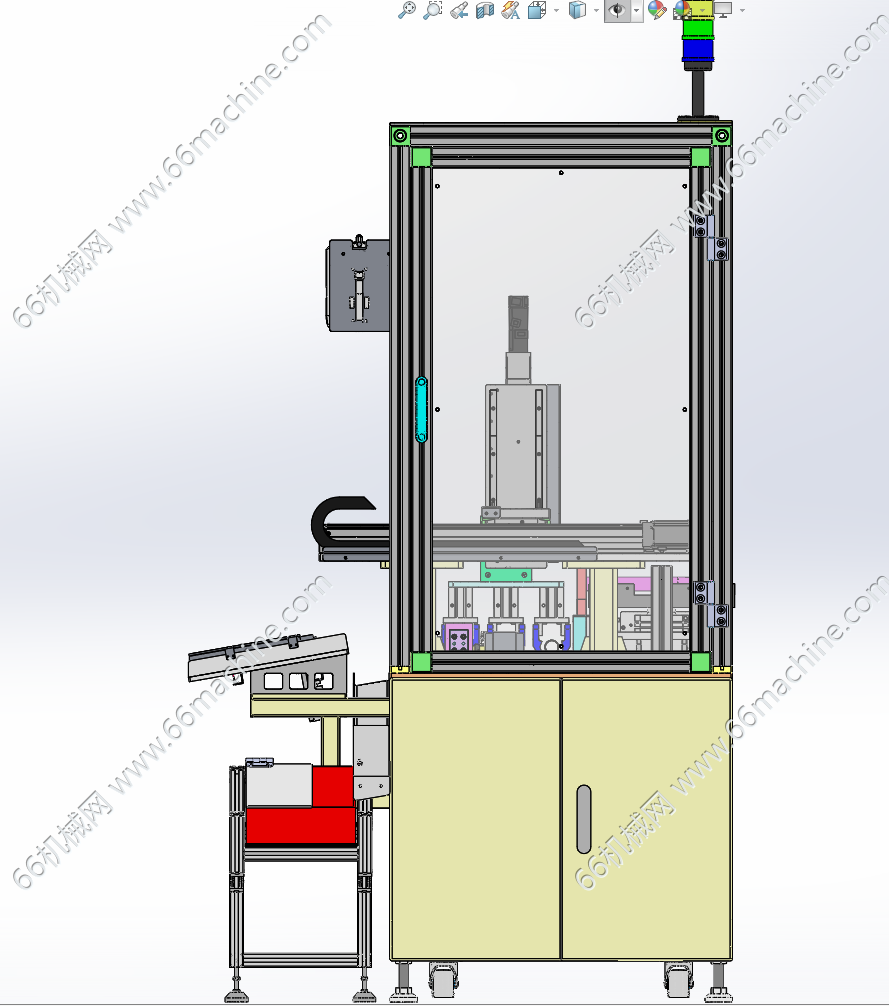

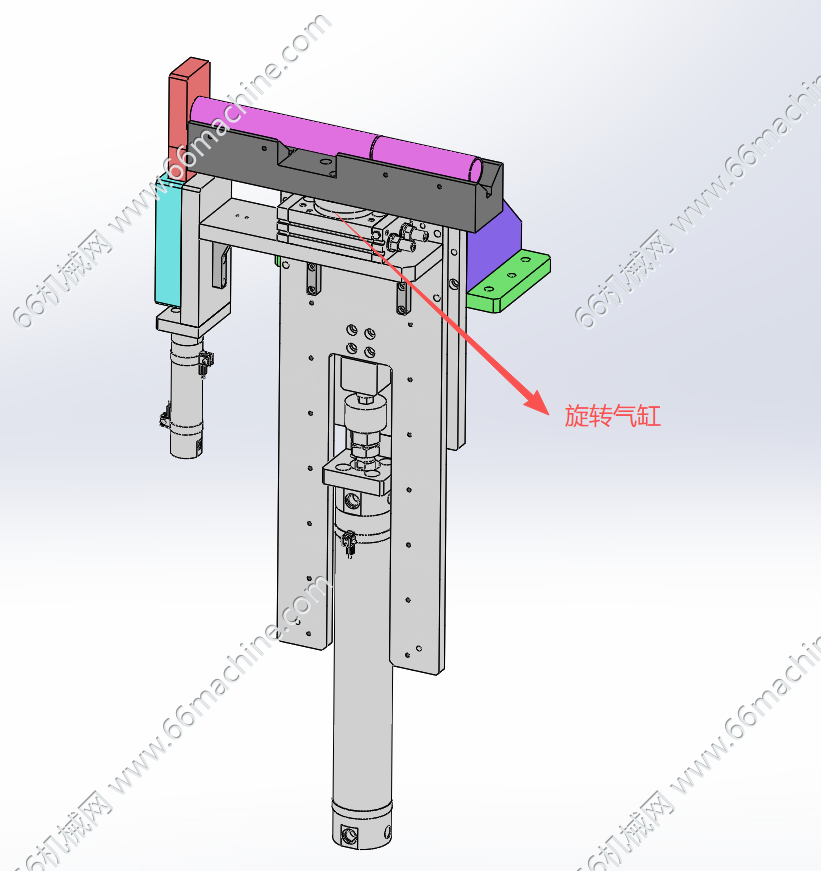

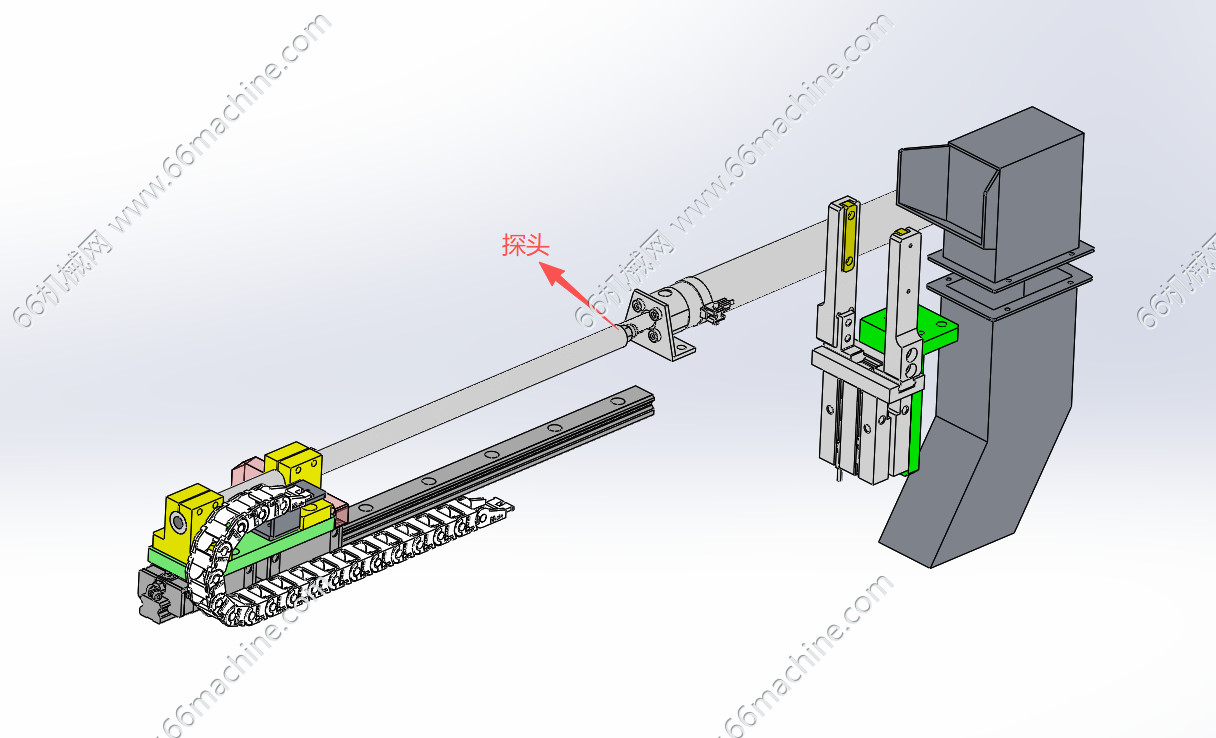

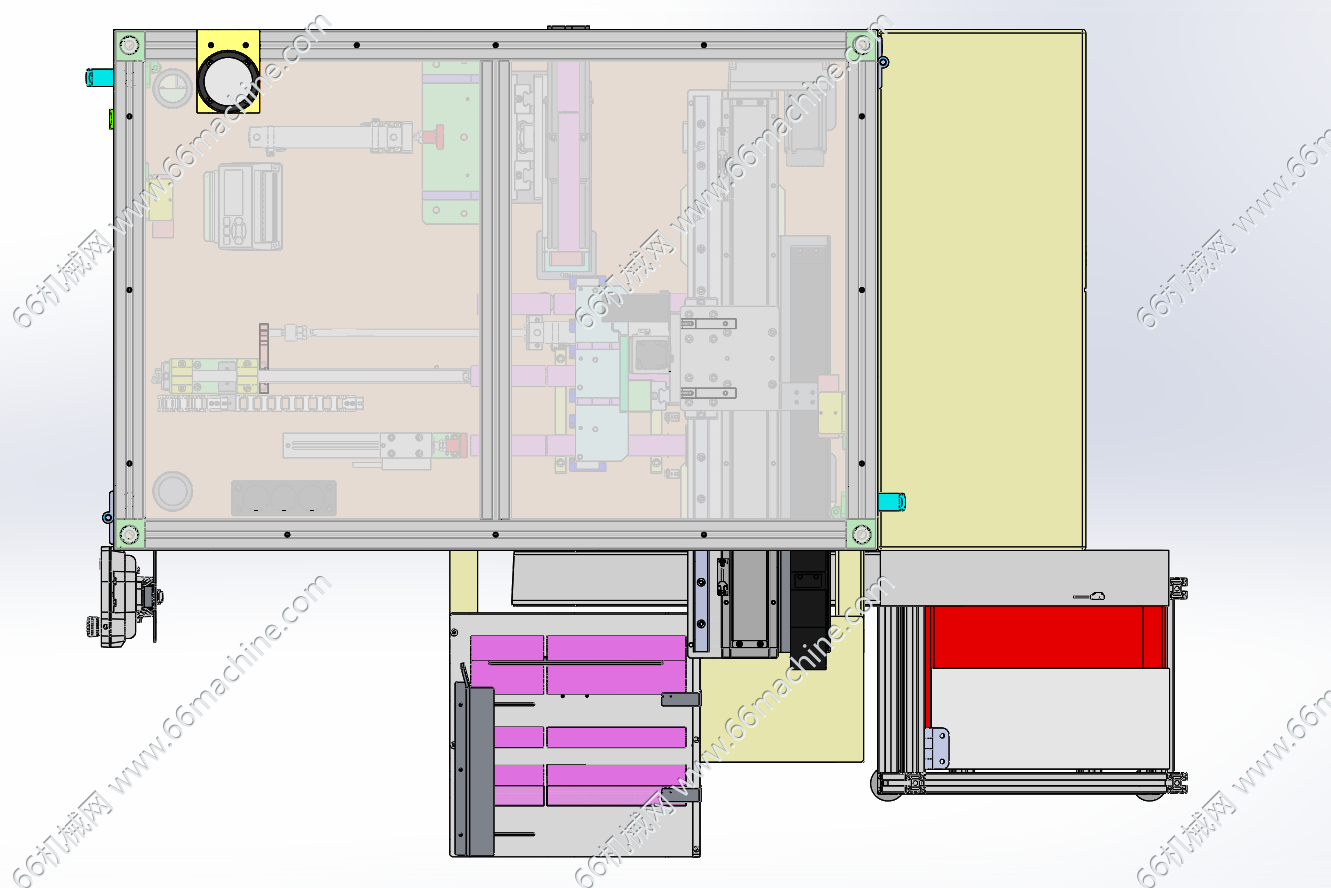

本模型为管材搬运测长及探伤设备，主要由下机架、机罩、管材内部探伤模组、管材升降旋转机构、测长模组、多夹爪夹取移栽机构等组成，夹取移栽机构取出管材，移送至工位后，管材升降旋转机构带动管材转动，配合管材内部探伤模组完成管材内壁缺陷检测，同时测长模组自动采集管材长度数据，实现管材上下料、长度测量与内部探伤一体化自动作业。
