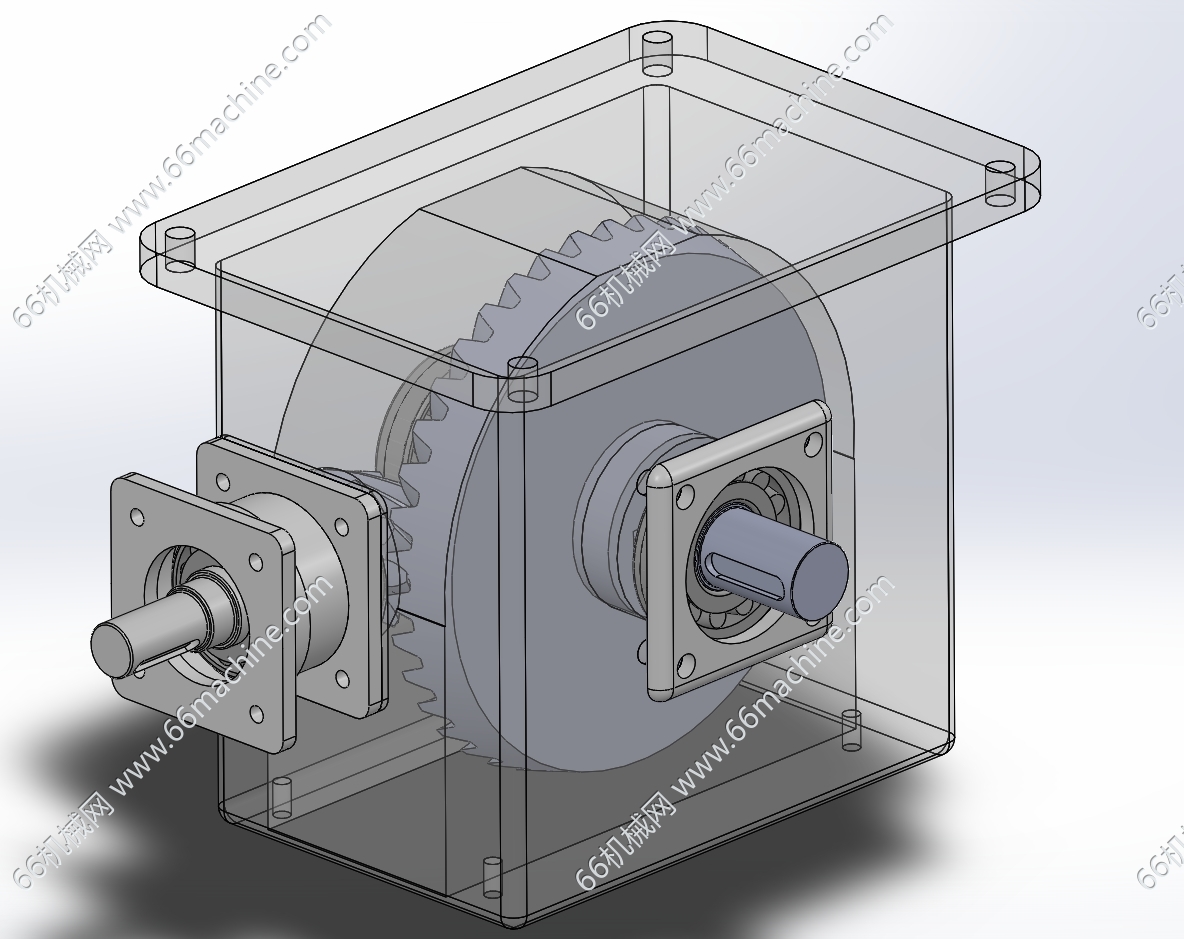

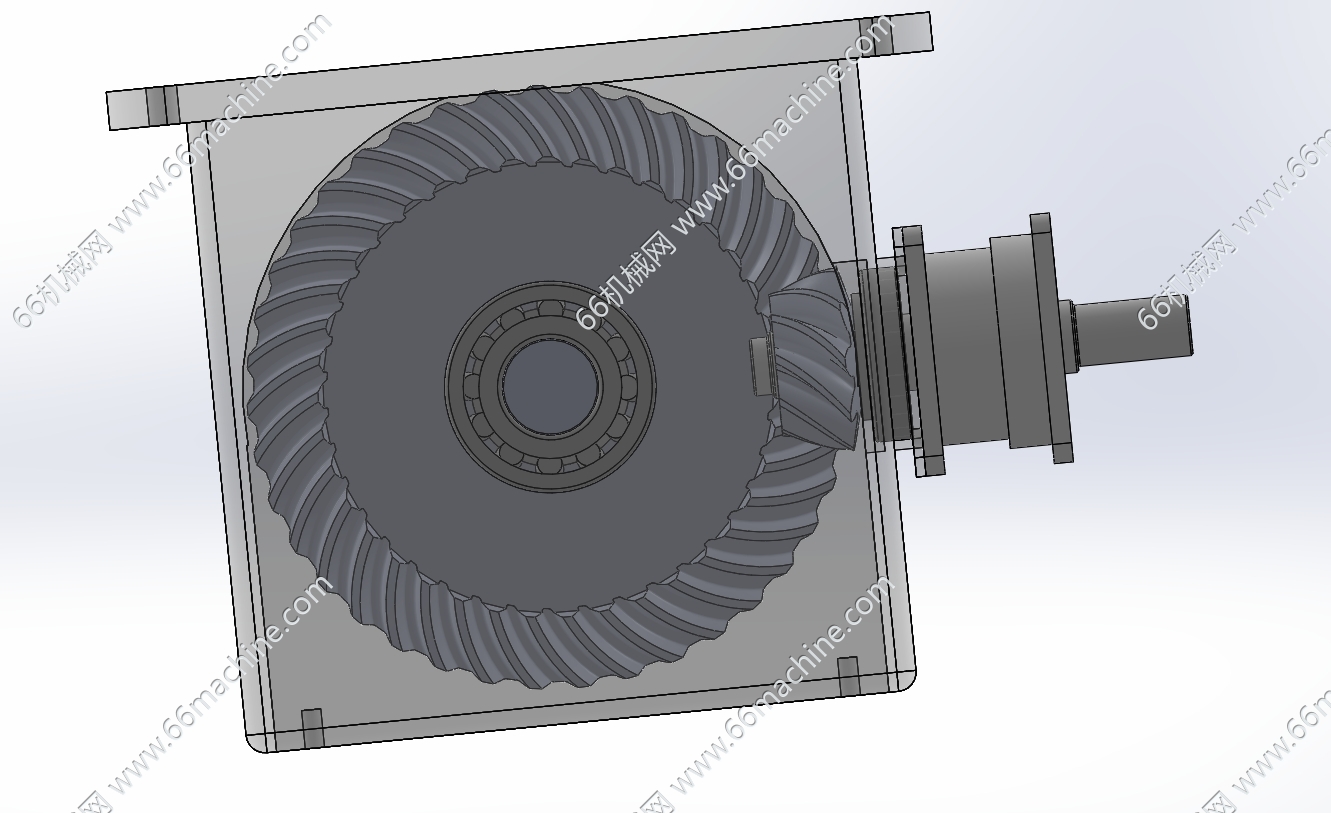

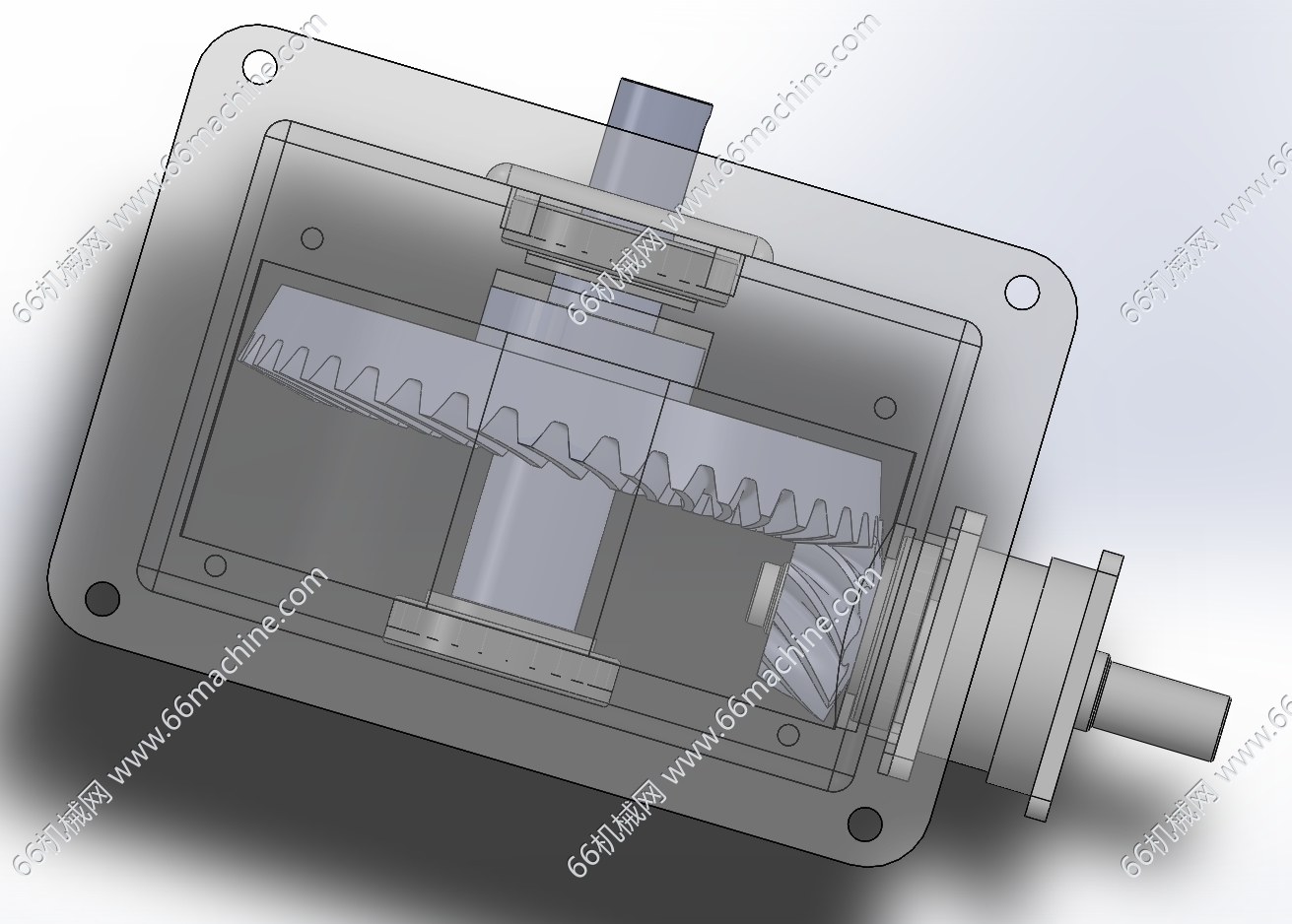

直角减速器（准双曲面齿轮减速器）

图纸描述

直角减速器采用了准双曲面齿轮设计，性能上兼有蜗轮蜗杆齿轮的低噪音和伞齿轮的高效率特点：高效节能：直交轴减速机双曲面齿轮的滑动摩擦较小功率高达98%，直交轴系列减速机效率比蜗轮减速机提高15%-40%左右。体积小巧：直交轴减速机准双曲面齿轮中心距比蜗轮副中心距离缩小30%，直交轴减速机体积趋于小型化。 【说明：准双曲面齿轮减速机是一种特殊的齿轮减速机，它的特点是轴在两个相互平行的层面交叉。准双曲面齿轮减速机属于斜齿轮减速机这一类。因此，跟其他斜齿轮减速机相反，准双曲面齿轮减速机会发生轴线偏置。根据锥齿轮的安装情况，输入轴和输出轴的旋转方向可以相同或相反。准双曲面锥齿轮属于螺旋锥齿轮。准双曲面锥齿轮的优点在于可以通过轴线偏置实现具有更大螺旋角的小锥齿轮。从而提高齿轮啮合的重合度】
