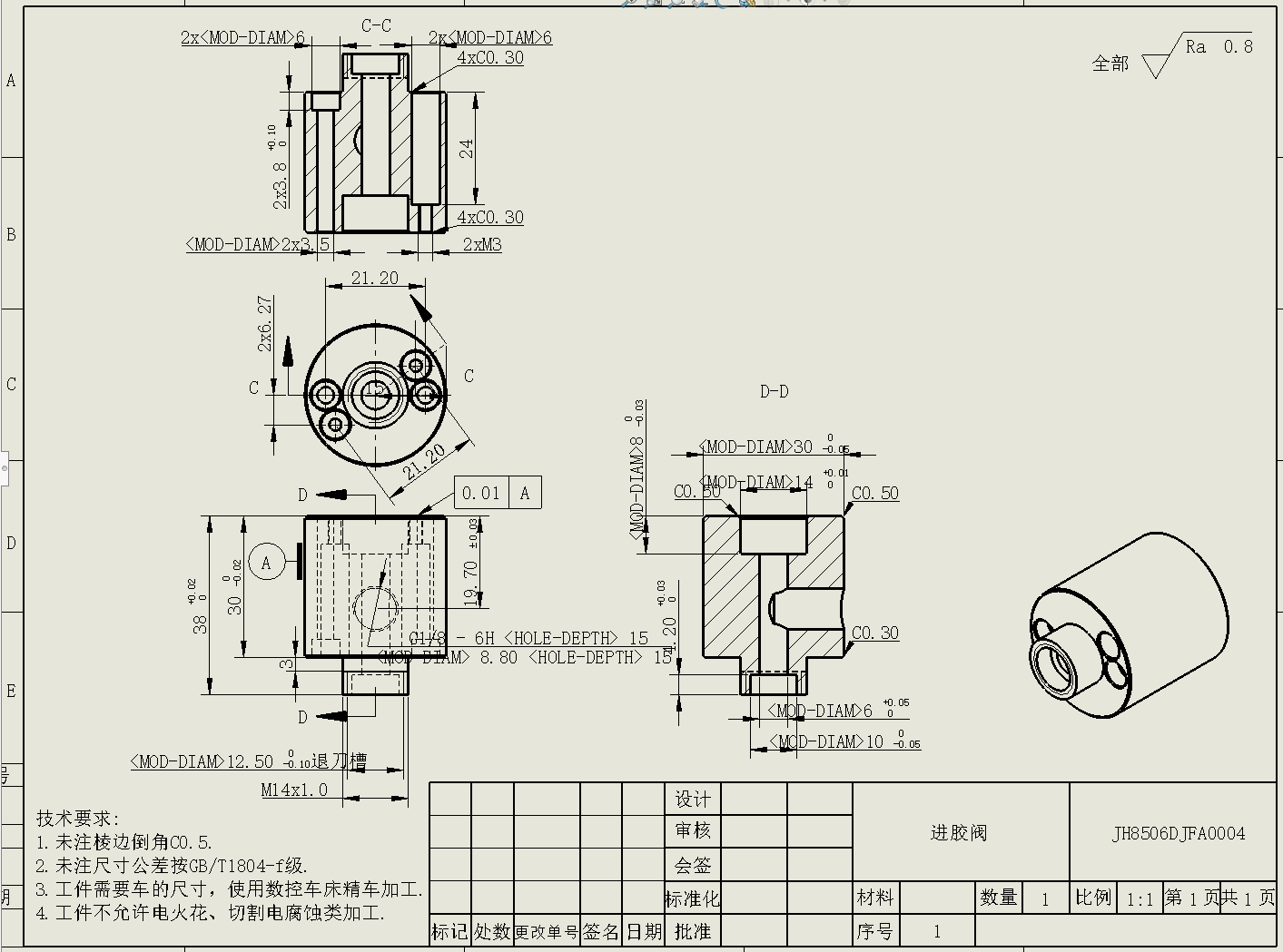

某企业回吸式特种点胶阀（双组分胶）3D+工程图【已量产】

图纸描述

【企业模型，含工程图，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】 本模型为某企业回吸式特种点胶阀（双组分胶），此胶阀结构经实际点胶验证，百万产品点胶合格率99.8%。点胶阀由气缸、阀体和料缸三部分上下连接而成，气缸和阀体用先进密封材料隔开，避免胶水侵入气缸。料缸和气缸连接在点胶阀阀主体上，与气缸保证同心度。用电磁阀气动气缸运动，从而驱动中心杆上下运动，利用中心杆的上下运动达到对胶水的开启和关断作用。根据开启和关断的方式不同，从而分为：柱塞式点胶阀、顶针式点胶阀、提升式点胶阀、喷雾点胶阀、喷射点胶阀；开关方式不同，适用的流体也就不同，回吸式点胶阀采用向上运动关胶结构，使停胶同时瞬间回吸断胶，减少余留针头上的残胶，使点胶不产生漏滴、拉丝等现象。胶阀本体经铝合金阳极氧化处理，密封材料采用最新四氟材料，接触胶体部分均为耐腐蚀材料，为专业人员设计，水平很高，可供大家探讨学习！
