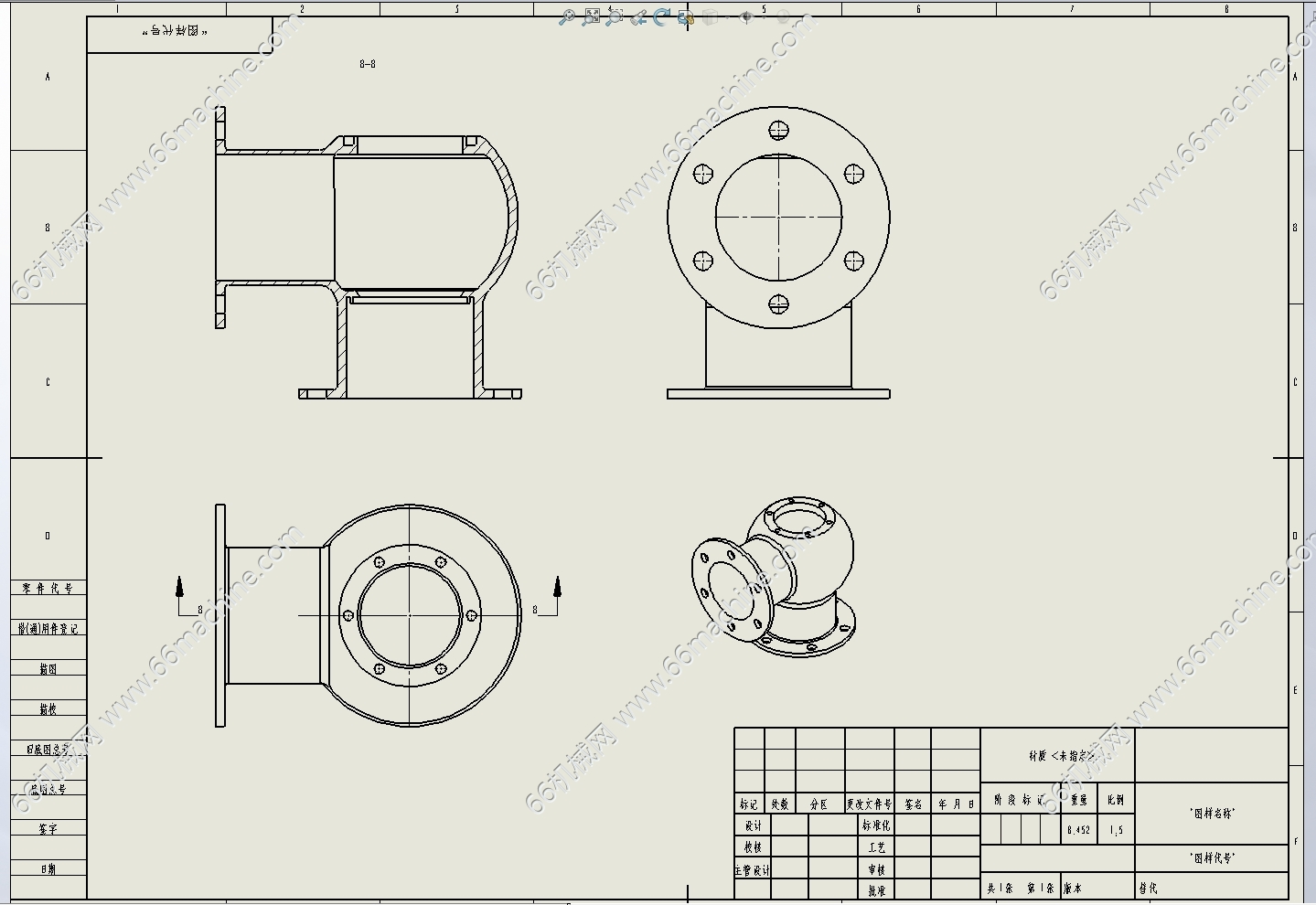

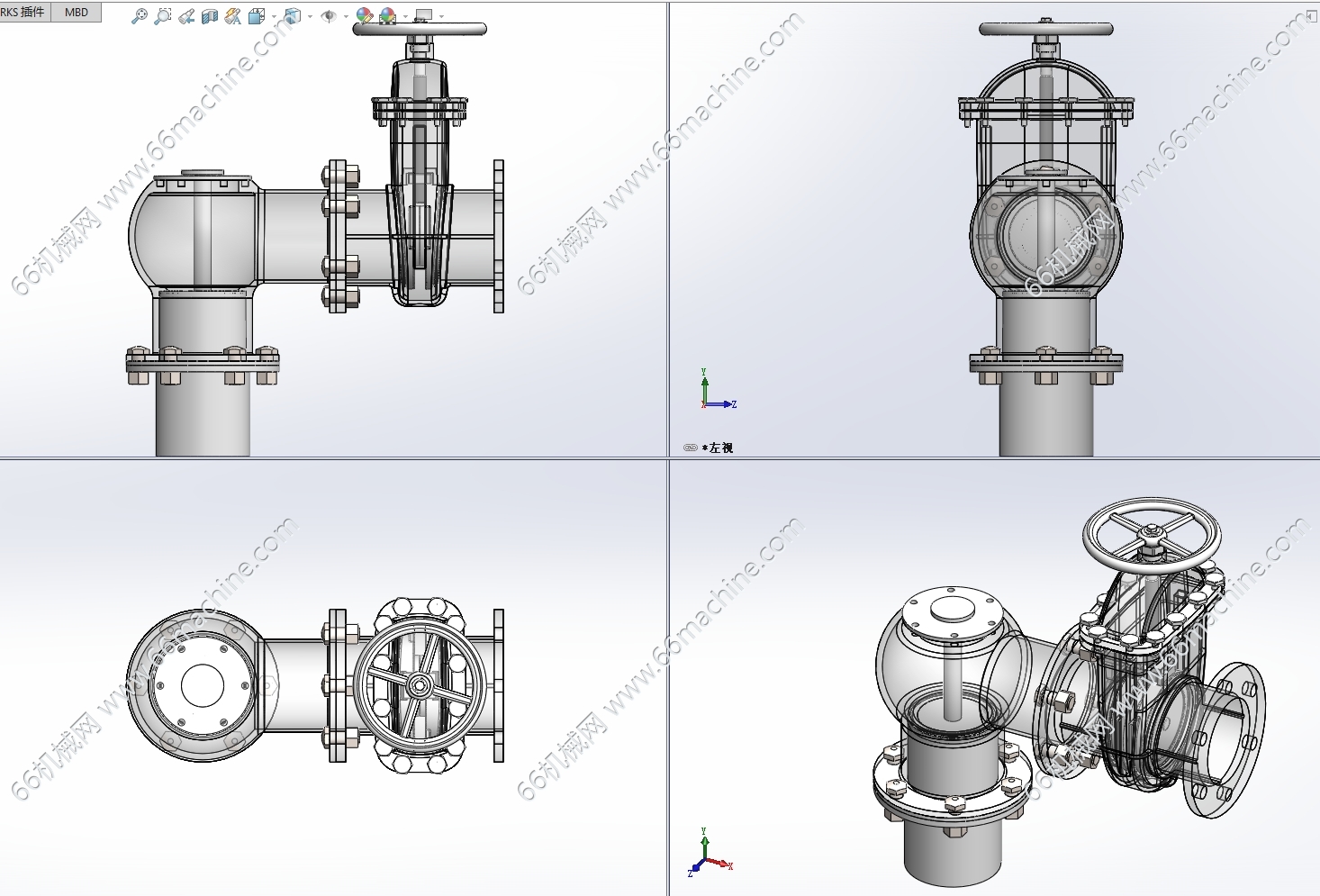

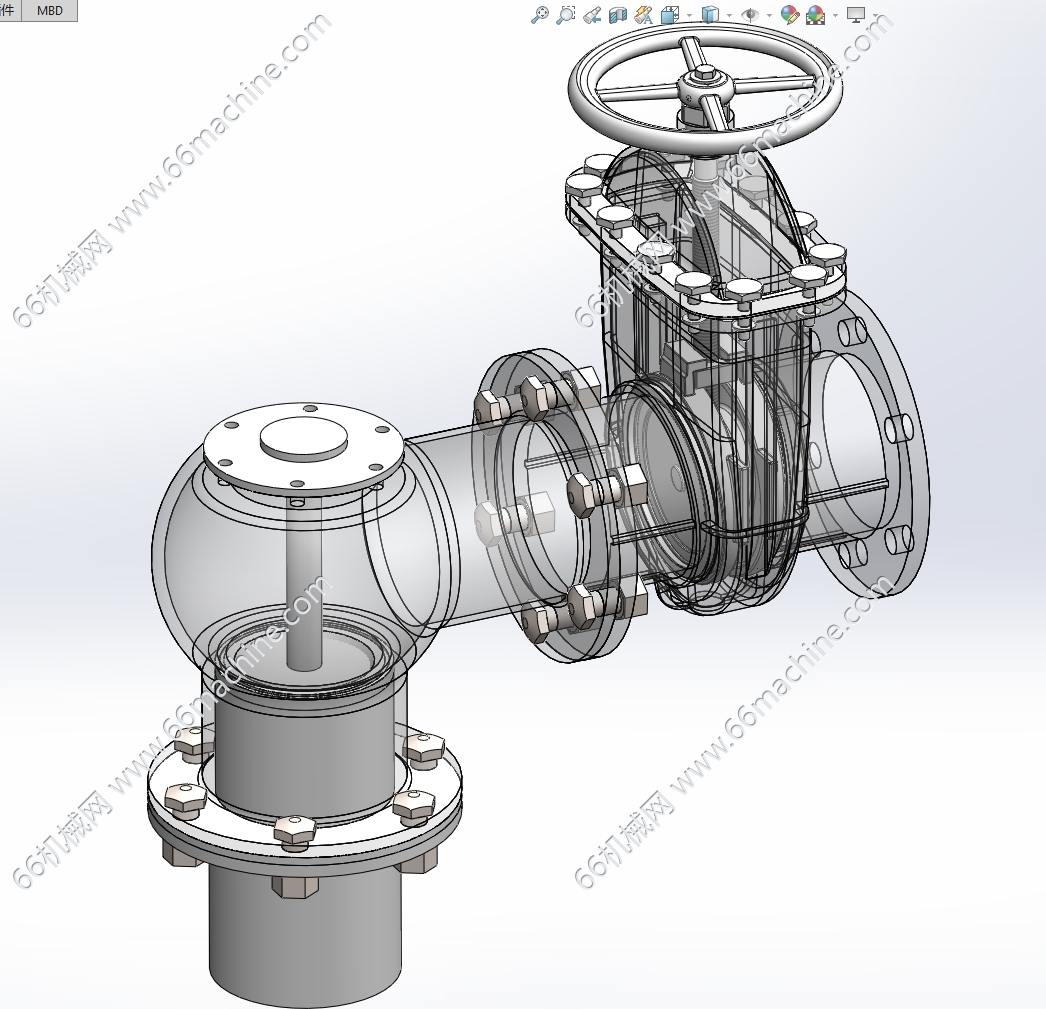

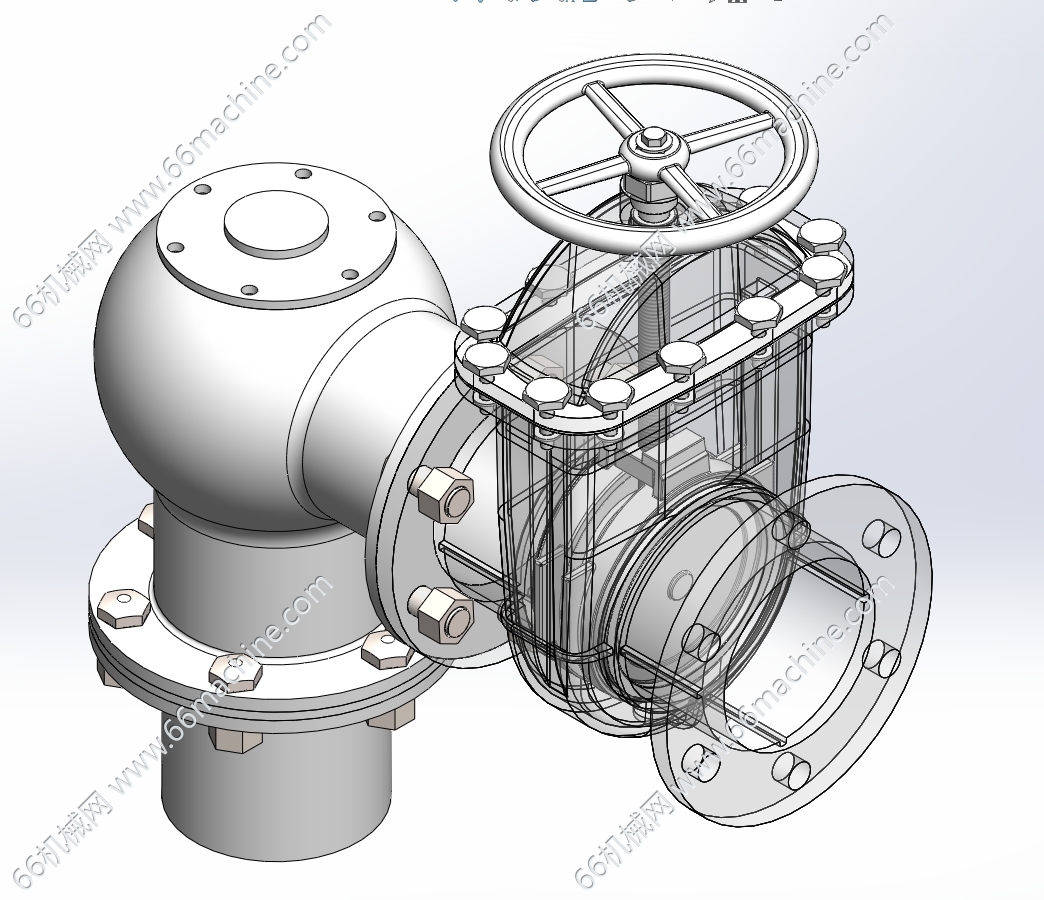

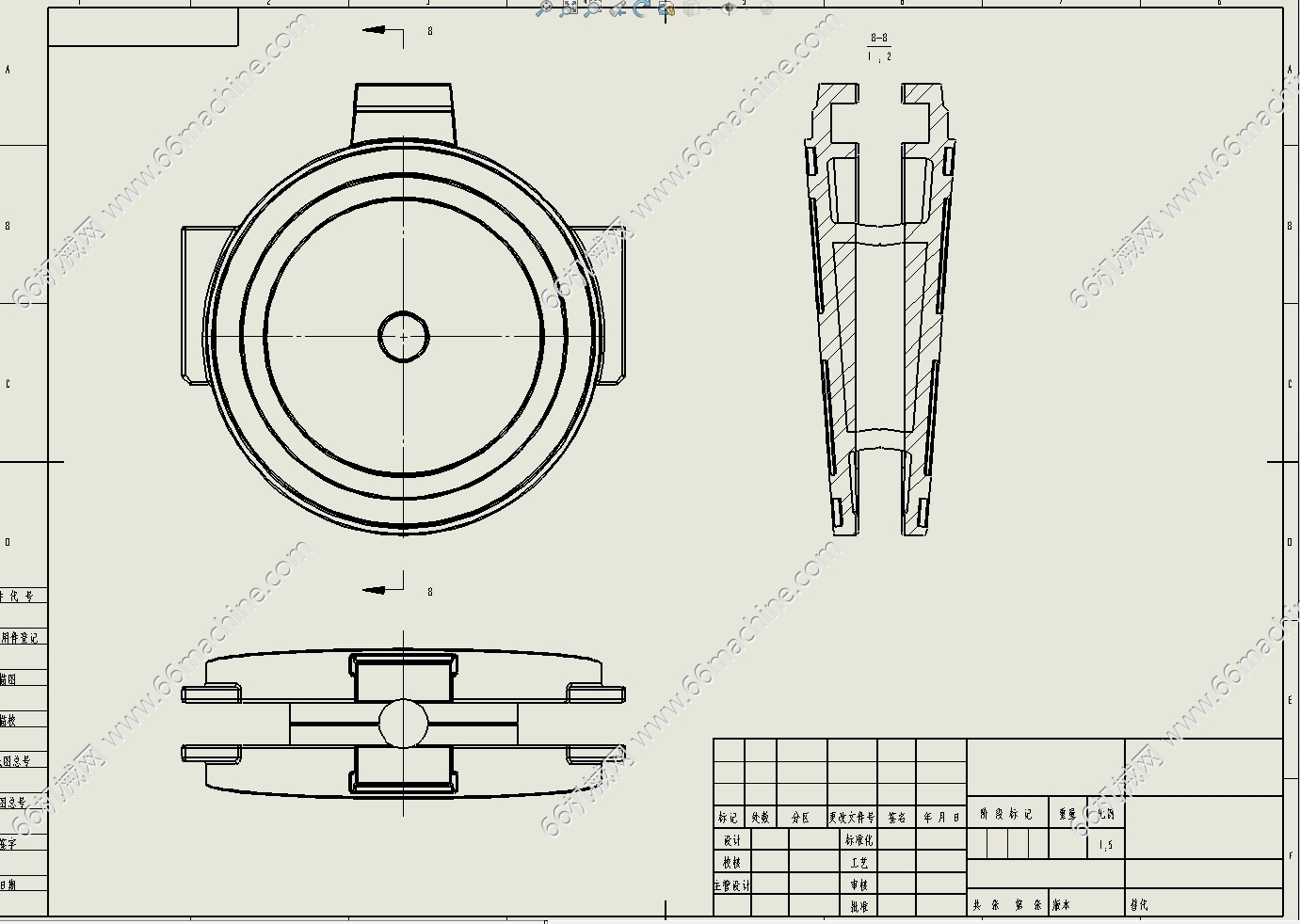

某企业膜片式排泥阀+工程图

发布时间:2025-06-26
图纸描述

膜片式排泥阀是一种采用弹性膜片作为启闭元件的流体控制阀门,专用于水处理、市政排污及工业管道中的泥浆、污水排放。其通过气压或液压驱动膜片变形实现阀口开闭,结构简单无机械传动部件,密封性好(零泄漏)、耐腐蚀(EPDM/FKM膜片)、抗堵塞。工作压力范围0.1-1.0MPa,适用温度-20℃~80℃,通径DN50-DN300,可远程自动控制,维护成本低,是沉淀池、污泥处理系统的关键排污设备。

    从事非标设计多年,上传资料可供大家参考!
    获推荐作品 128
    图纸参数

    图纸ID: 315092070392008987

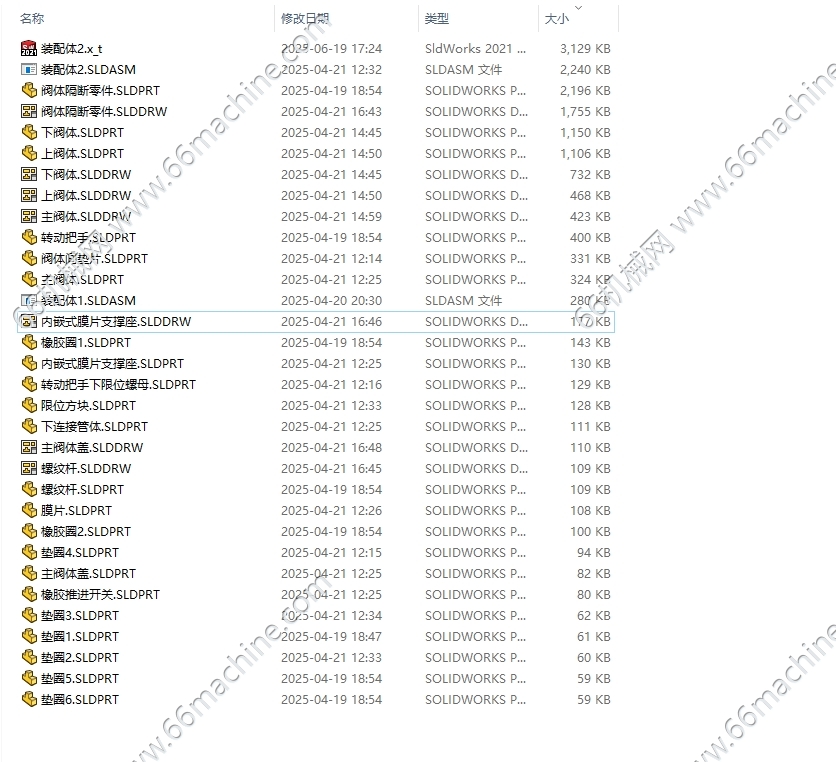

    图纸格式:SLDDRW、SLDPRT、SLDASM、x_t

    图纸版本:Solidworks2022

    文件大小:13.61MB

    所需积分:40机械币

    可否编辑: 可进行编辑,包含特征参数

    关注人数:0
