某企业螺丝CCD视觉检测包装机
发布时间：2023-08-29
-
-
-
-
-
-
-
-
-
-
-
-

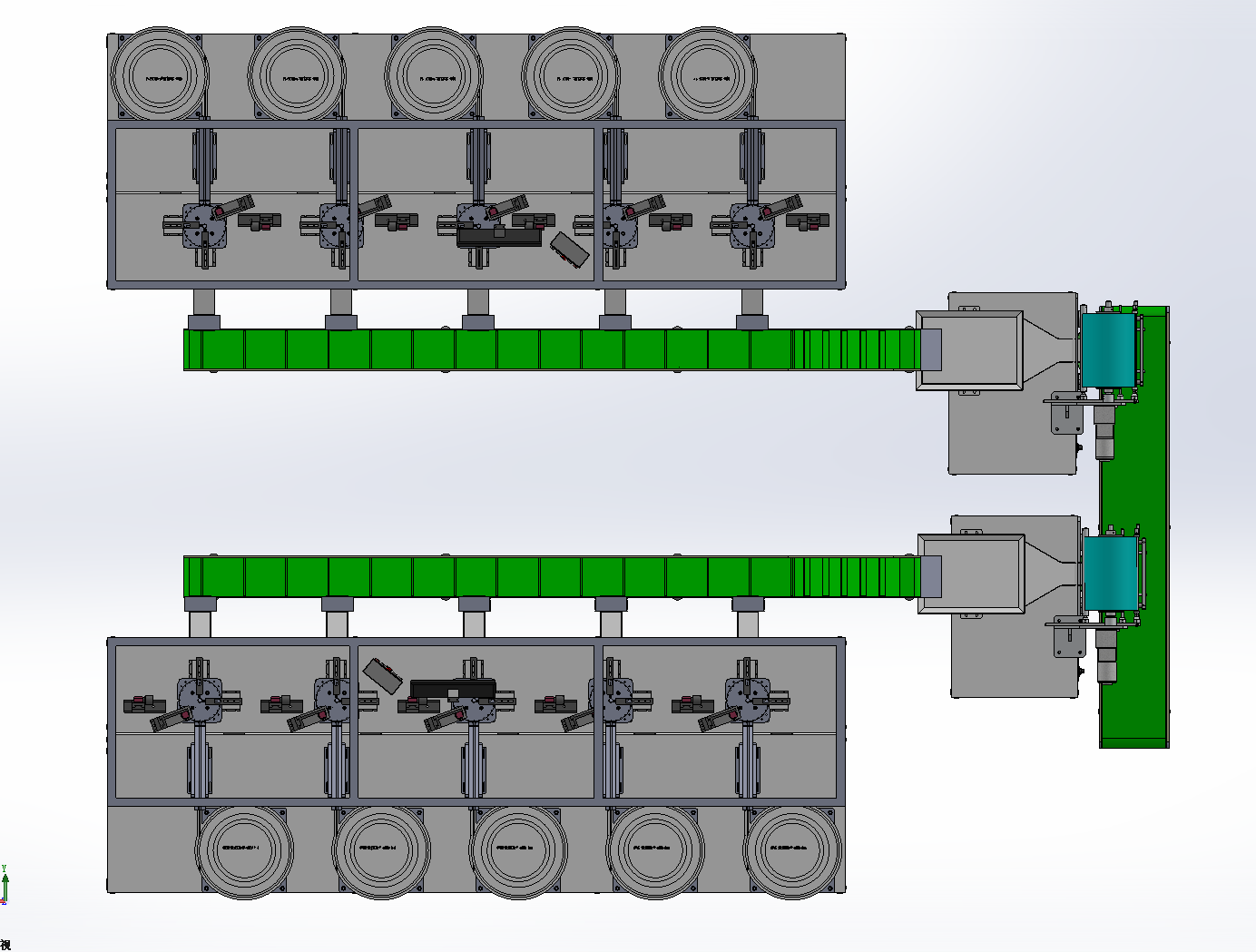

图纸描述

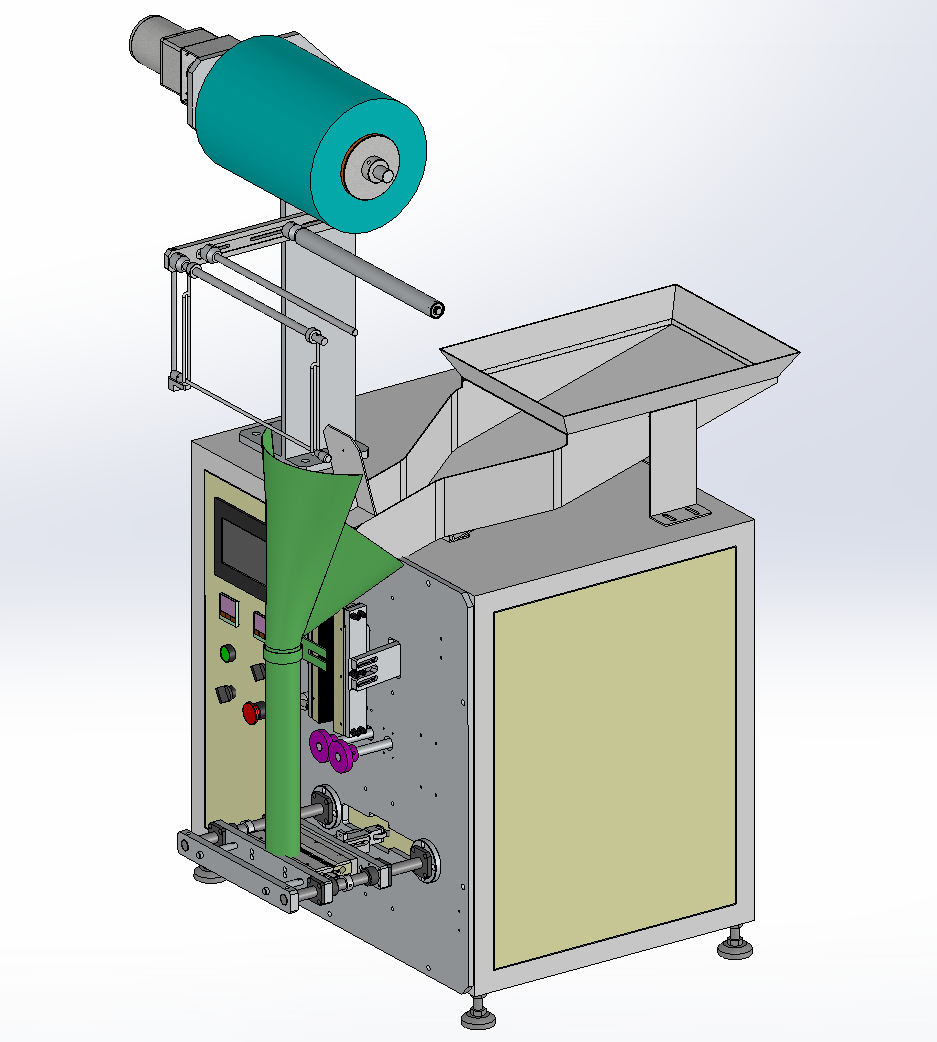

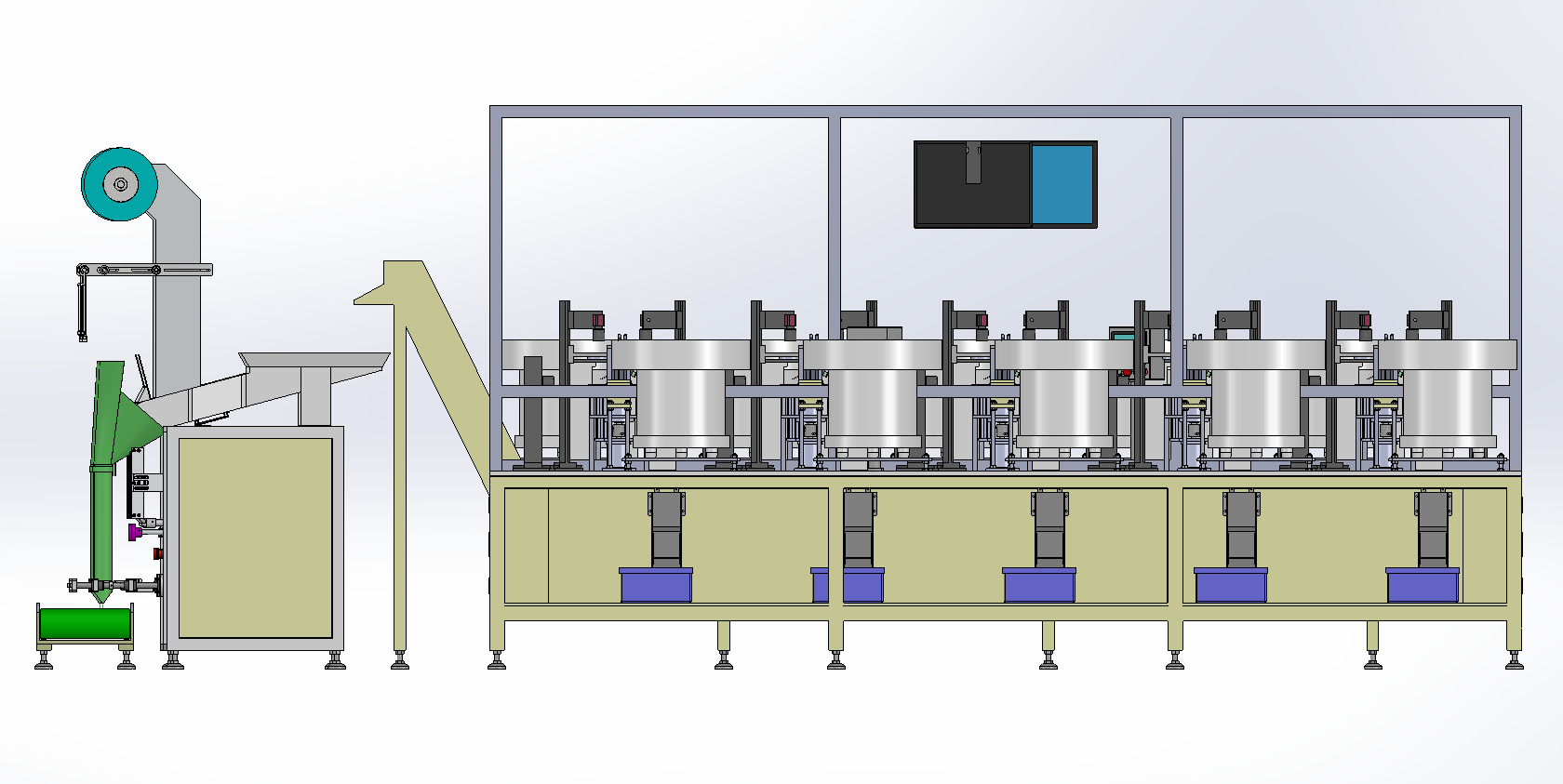

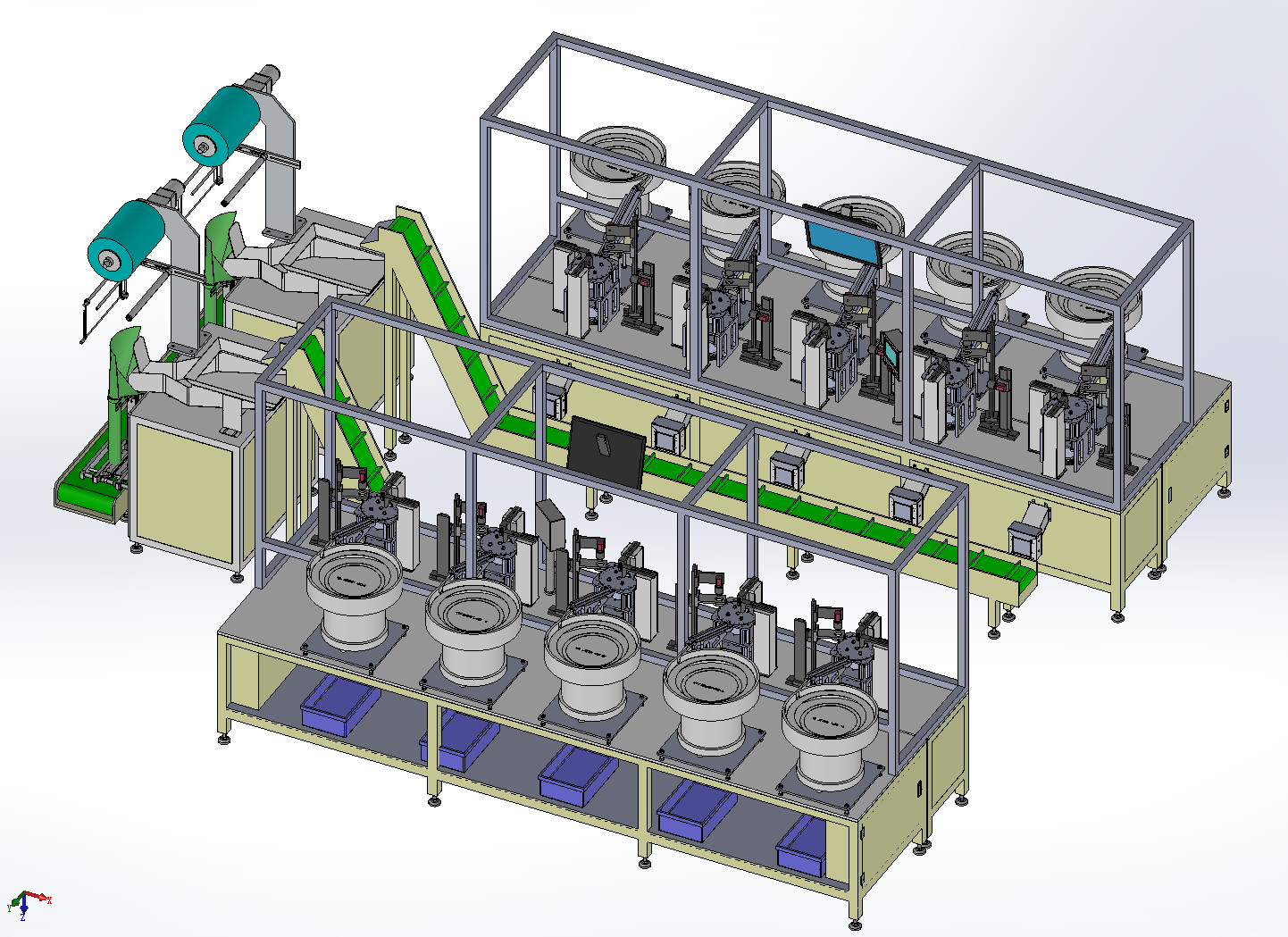

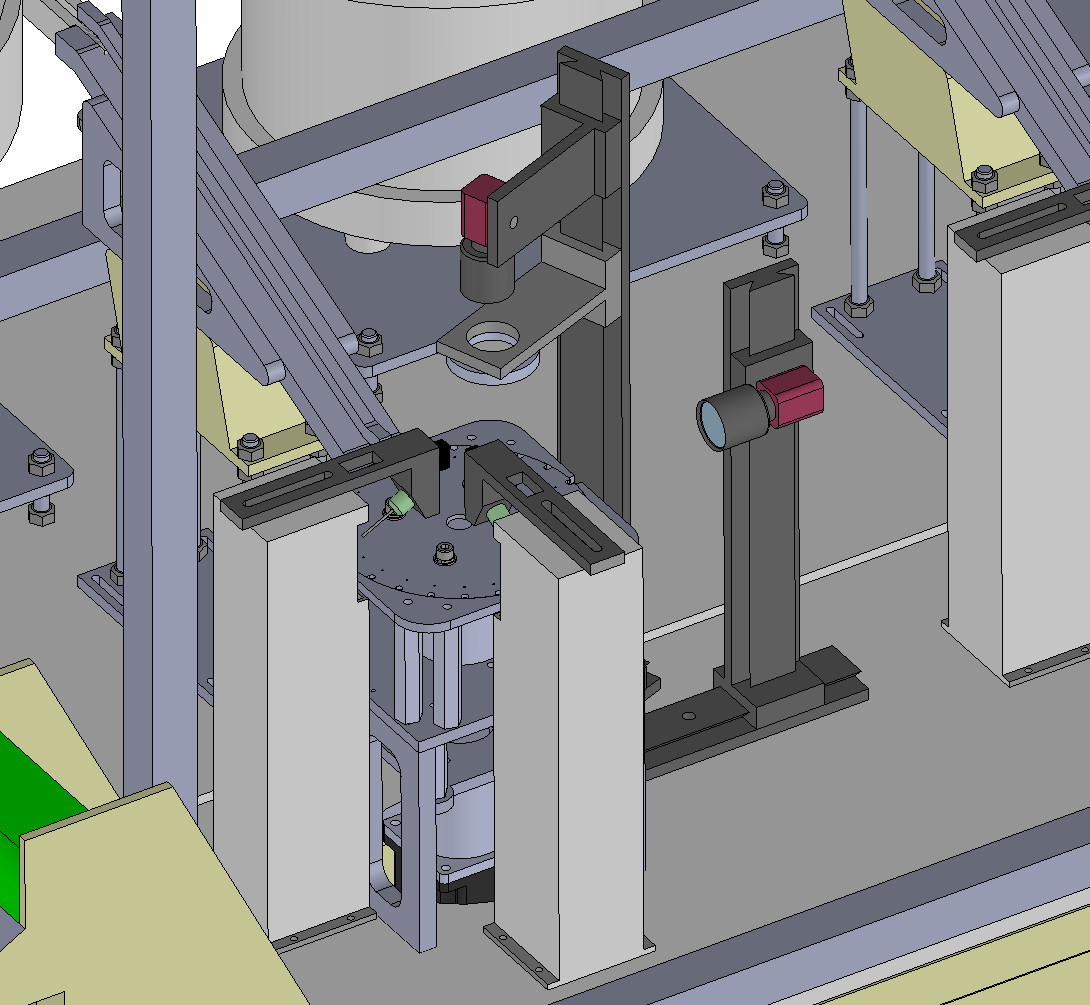

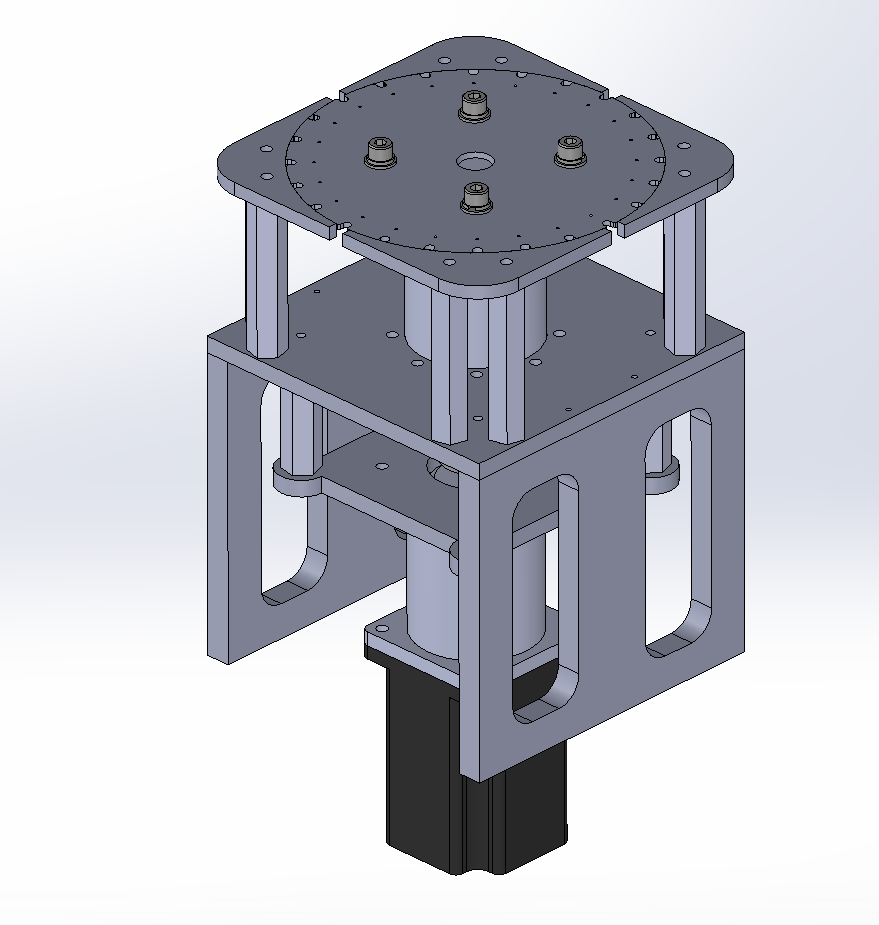

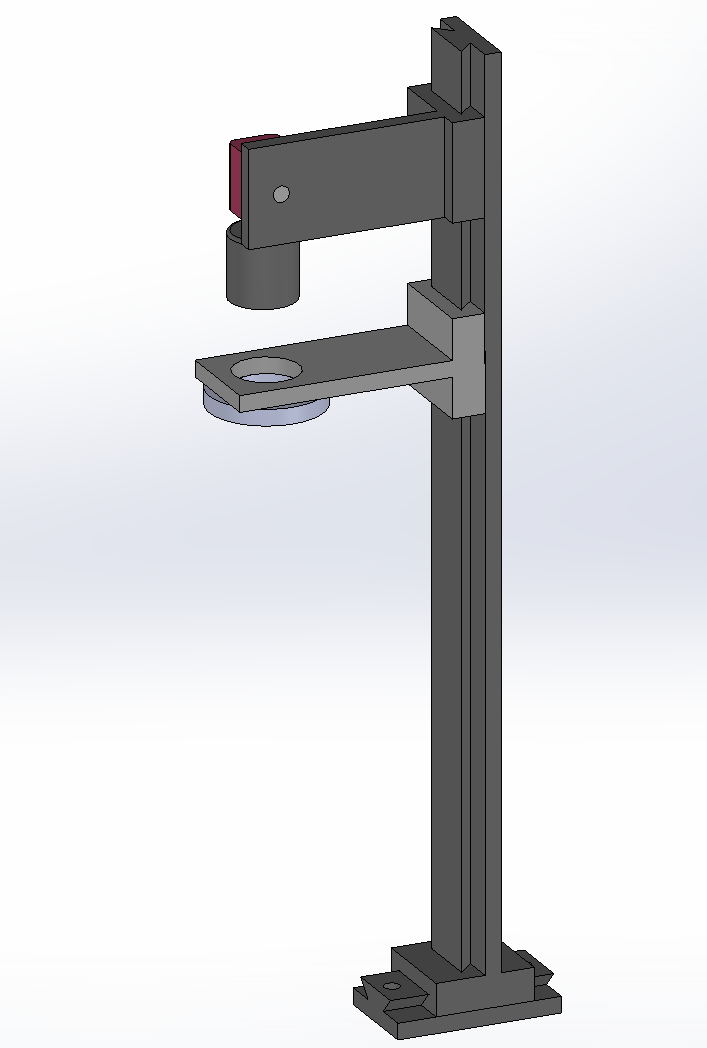

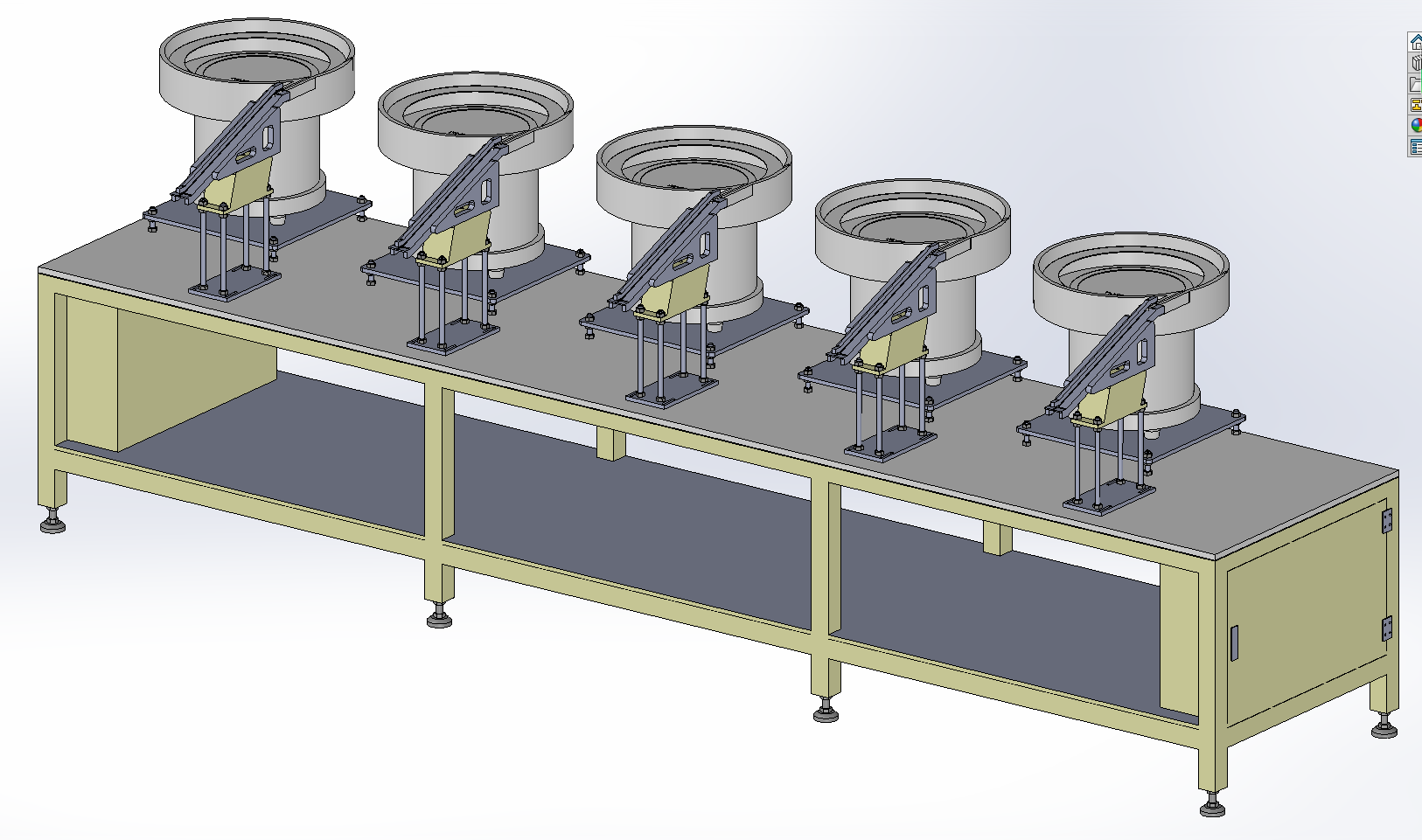

本设备为某企业螺丝CCD视觉检测包装机，是一款用于多种螺丝同时检测，按设定数量进行混合包装的设备。广范用在维 修配件包的螺丝混装。工作流程：由振动动盘排料，旋转到检测岗位，分别由水平安装/垂直安装的2个相机检测 螺丝头高、头宽、头外径、总长、牙距、牙外径、多垫片、少垫片、十字槽、一字槽等，检测后OK品进入储料盒， 收到爬坡输送线到位信号后按设定的数量放出检OK品进入爬坡输送线，由爬坡输送线送入立式包装机进行包装。
