某企业阻尼器（慢落机构）组装线【含超声波焊接机】

发布时间：2024-10-04


图纸描述

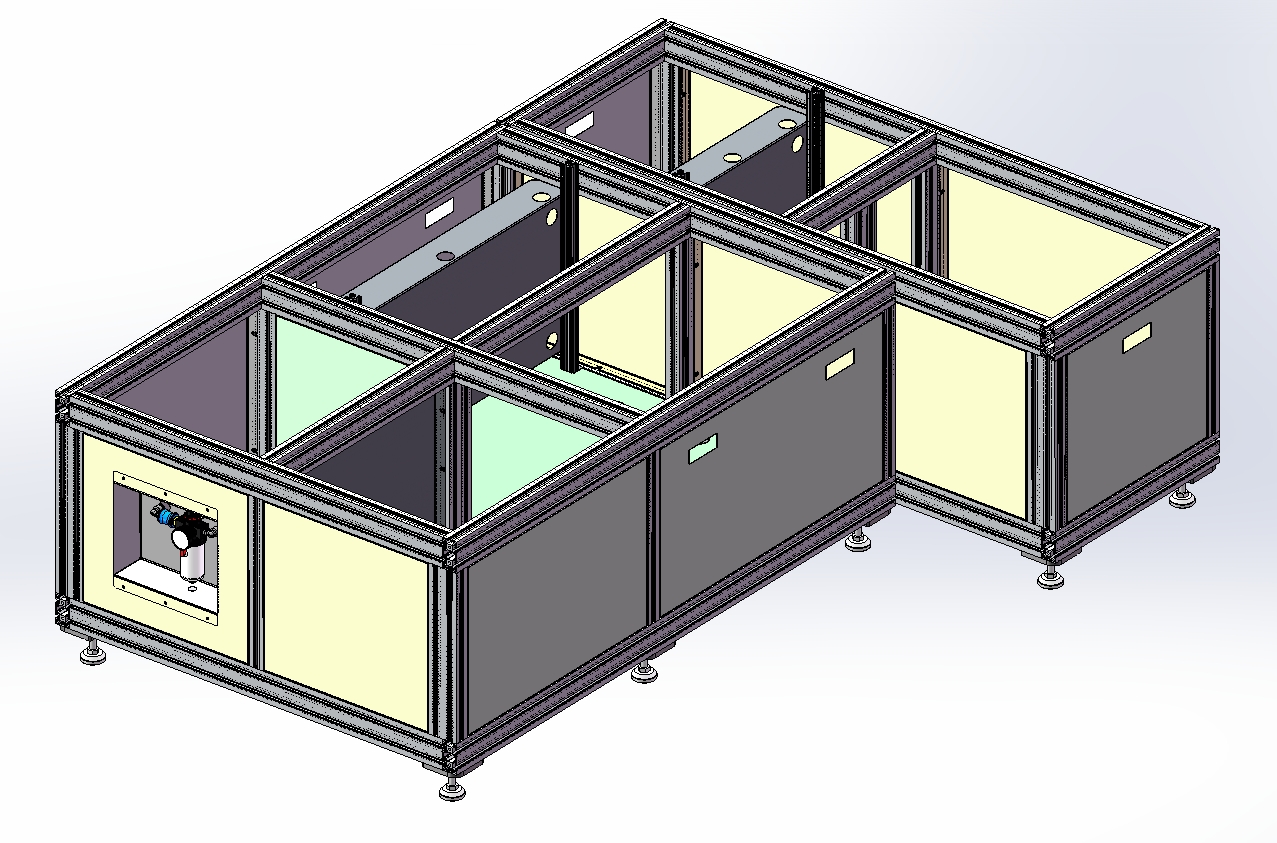

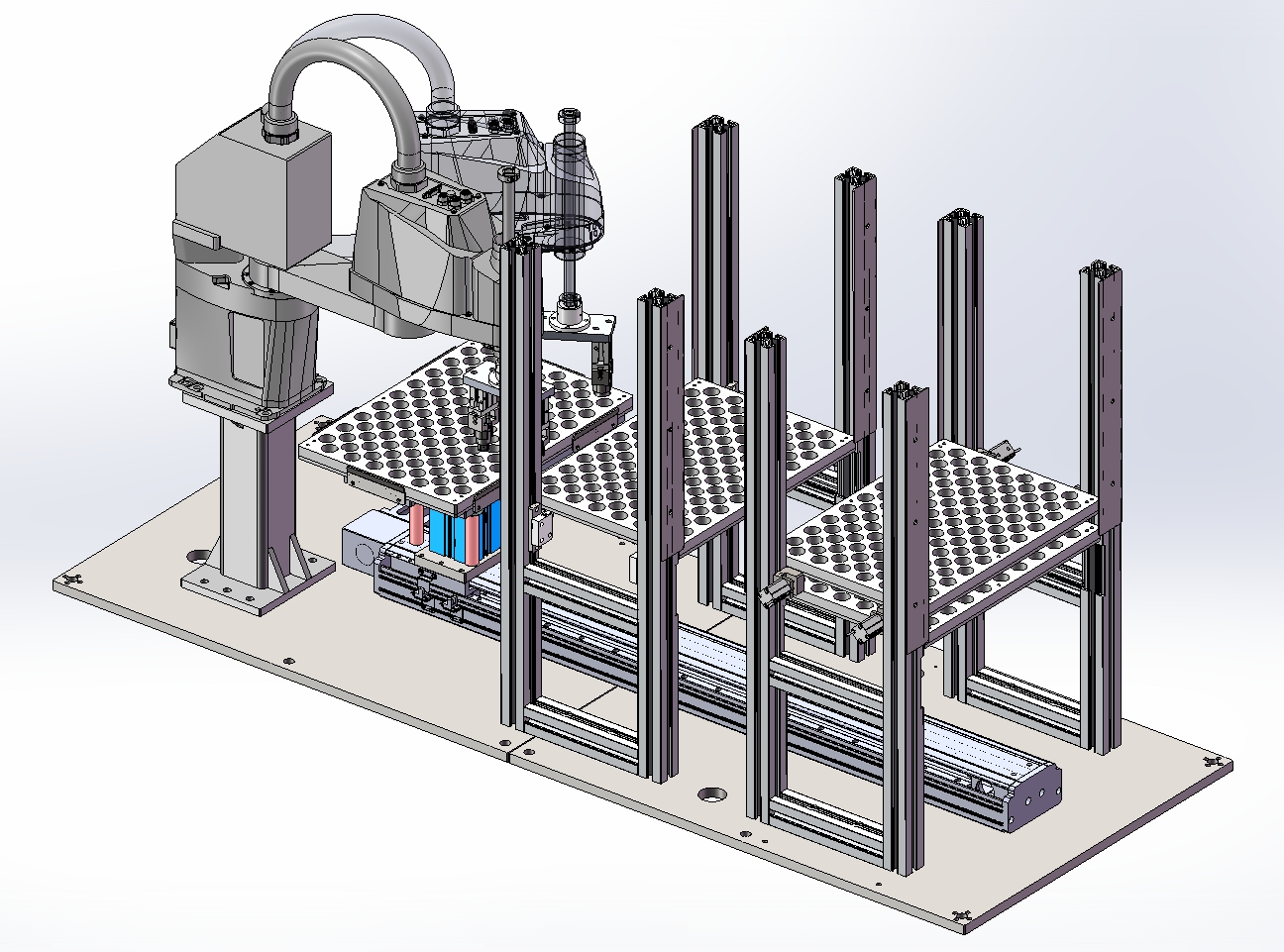

本设备为某企业阻尼器（慢落机构）组装线，主要由下机架、机罩、阻尼组装前段（上料模块）、阻尼器组装中段（转盘组装模块）、阻尼器组装后段及超声波焊接装置等组成，该设备采用转盘式双机械手协同装配，采用全自动送料、判向及焊接，该设备生产效率高，工装切换简单，为专业人员设计，水平很高，可供大家探讨学习！

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 11 份

图纸参数

图纸ID: 96388294492951174

图纸格式：sldprt、SLDPRT、SLDASM

图纸版本：Solidworks2022

文件大小：205.27MB

所需积分：120机械币

可否编辑：可进行编辑，包含特征参数
