福特中间轴联接件液压压装机套图
发布时间：2025-11-03
-
-
-
-
-
-
-
-
-
图纸描述

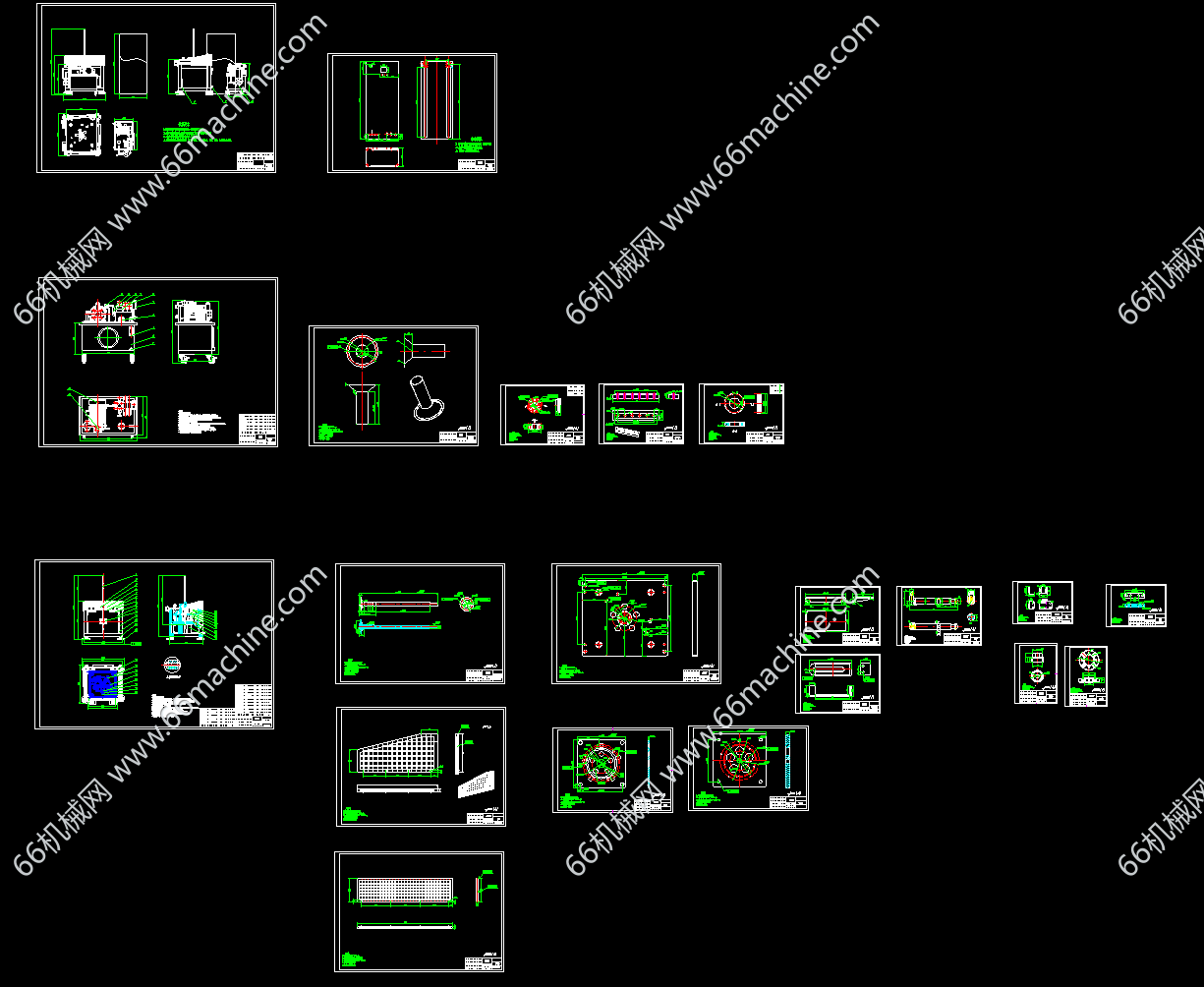

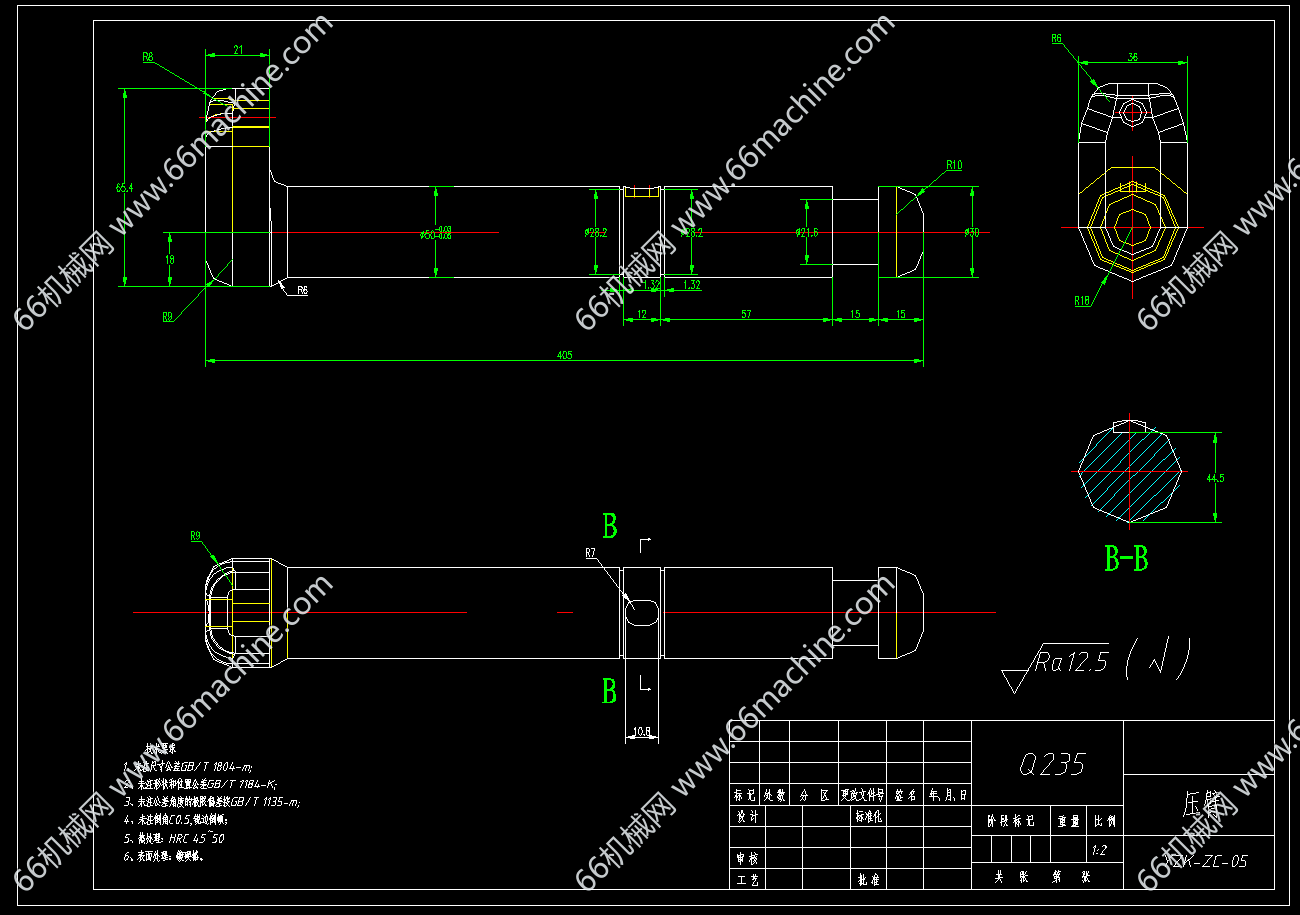

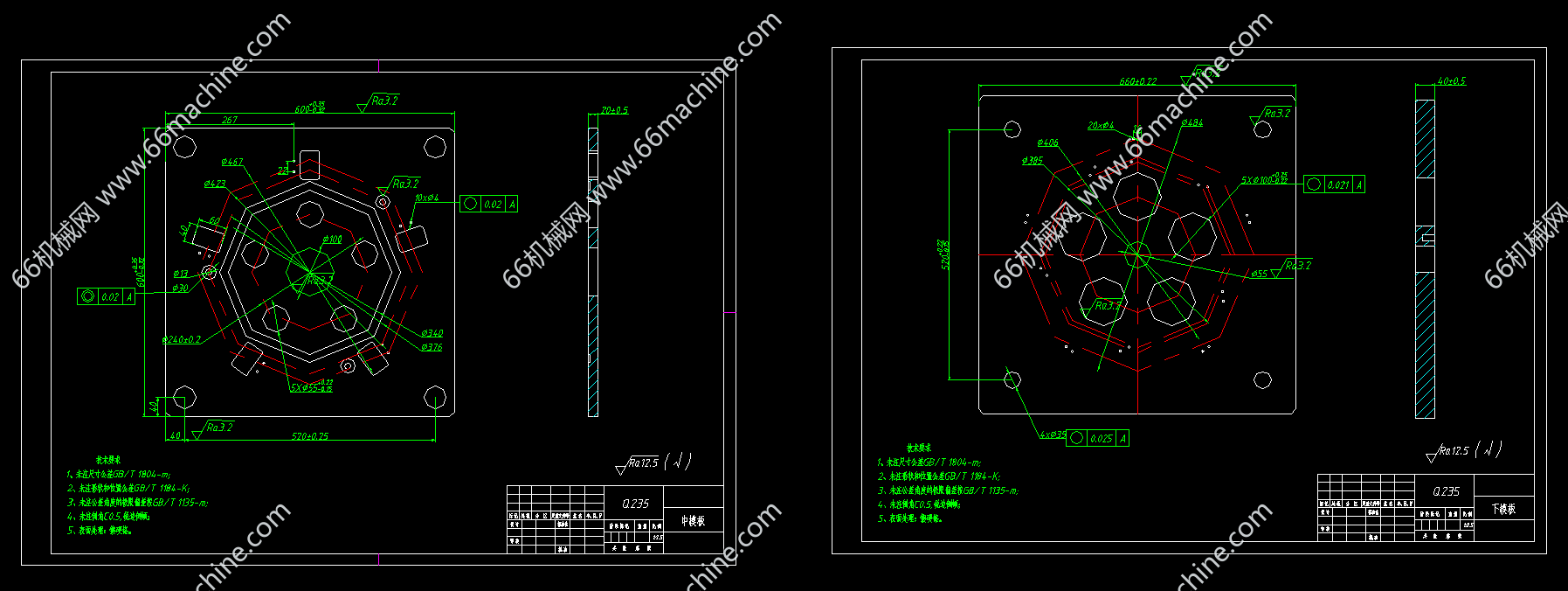

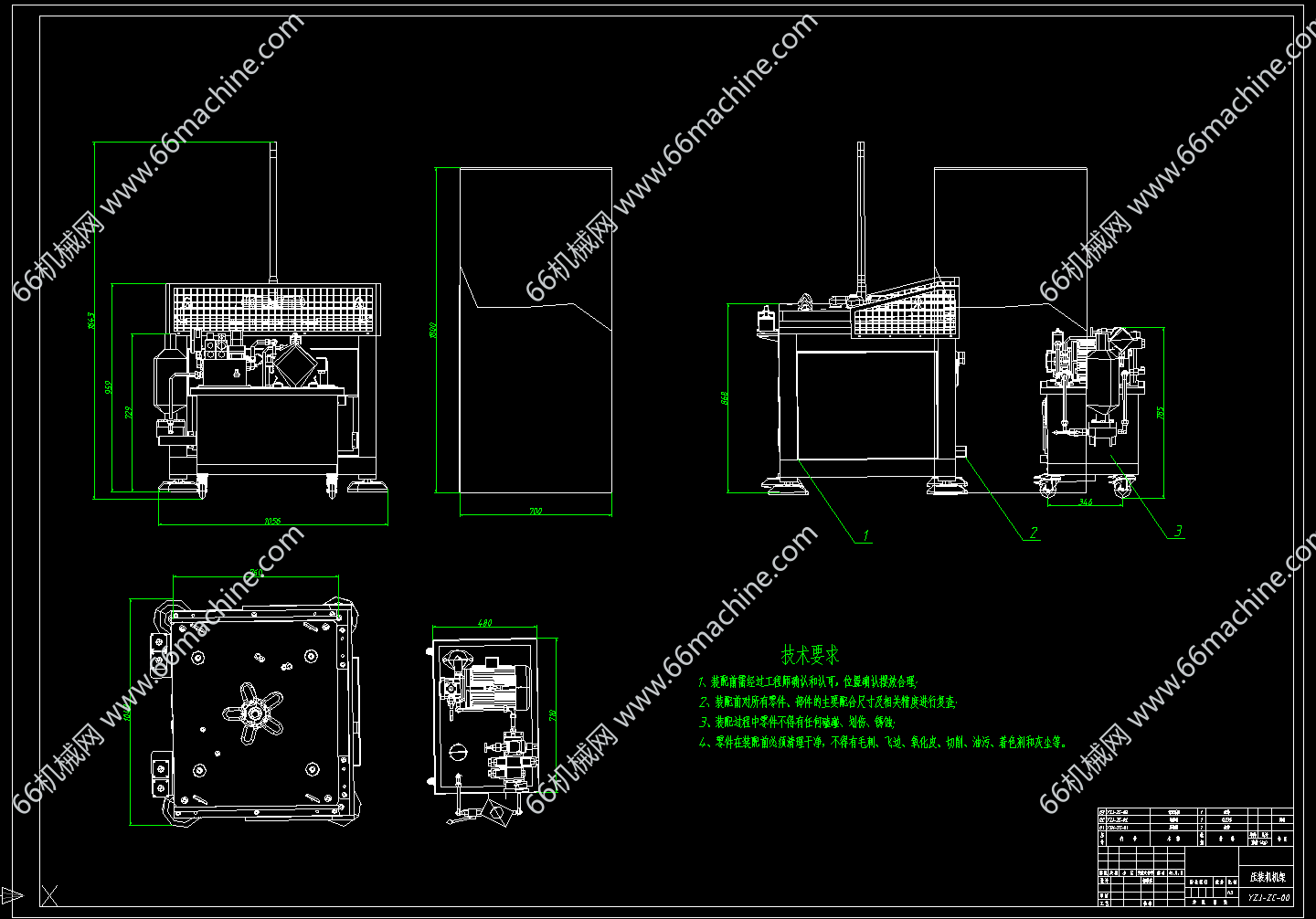

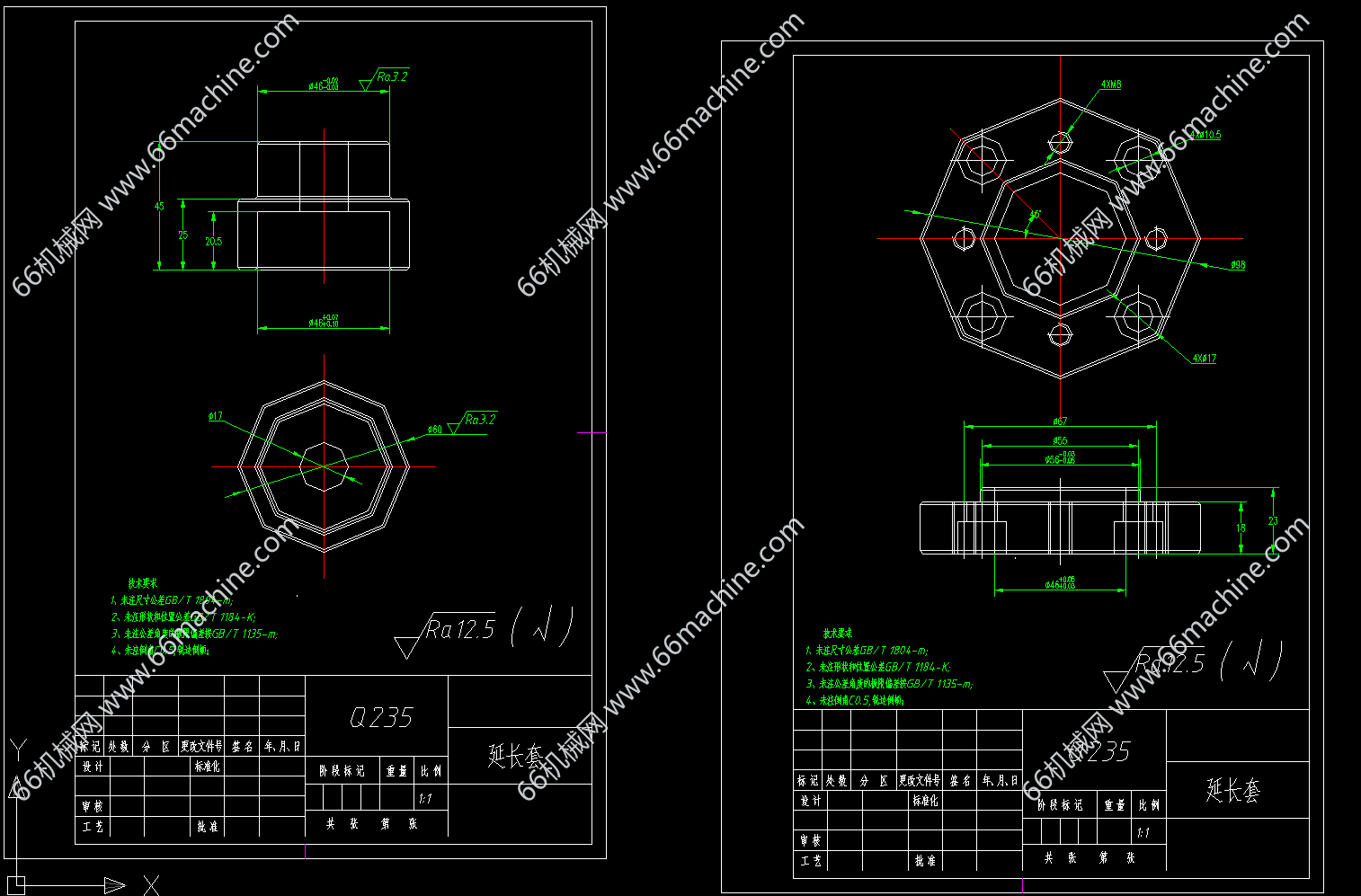

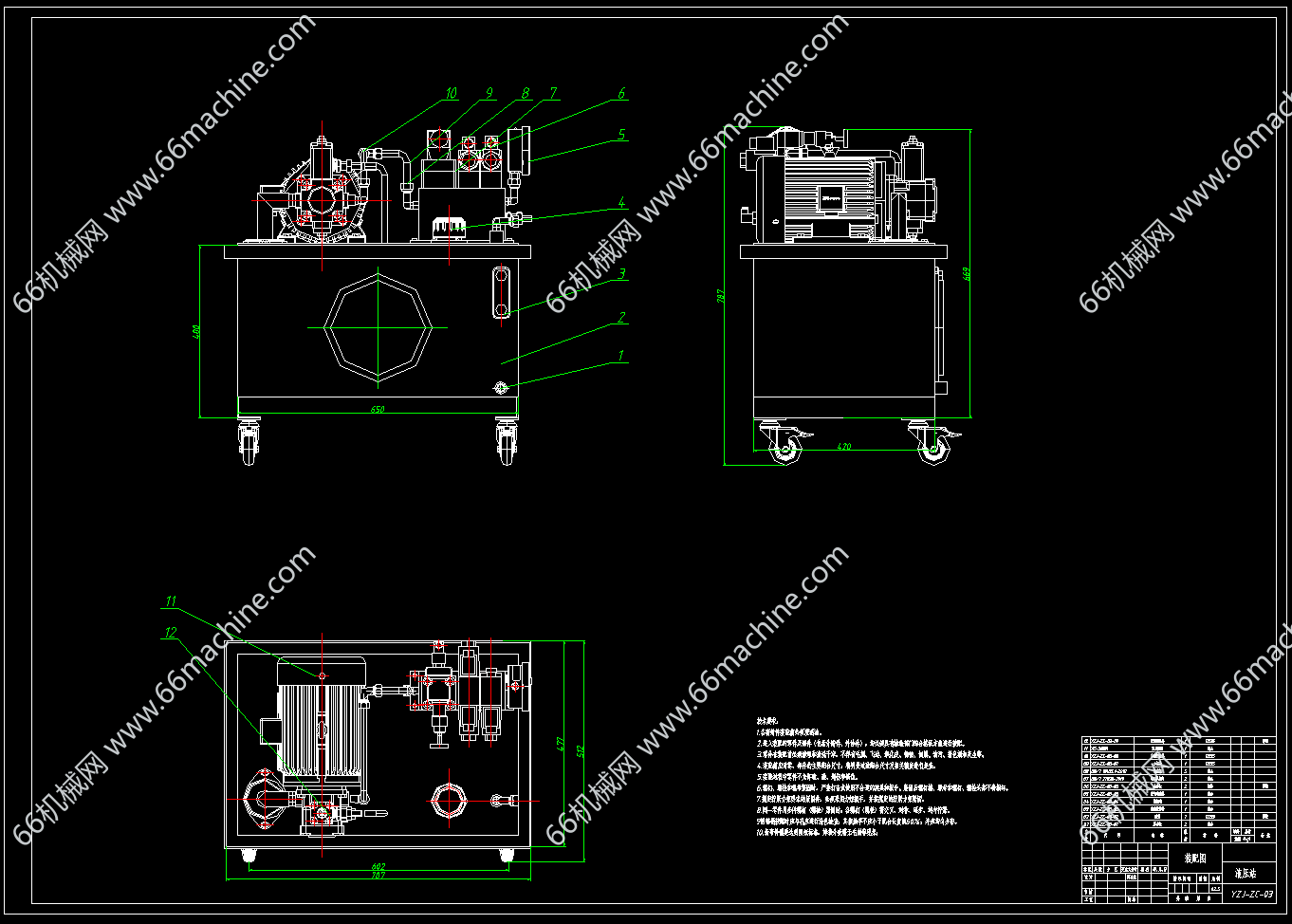

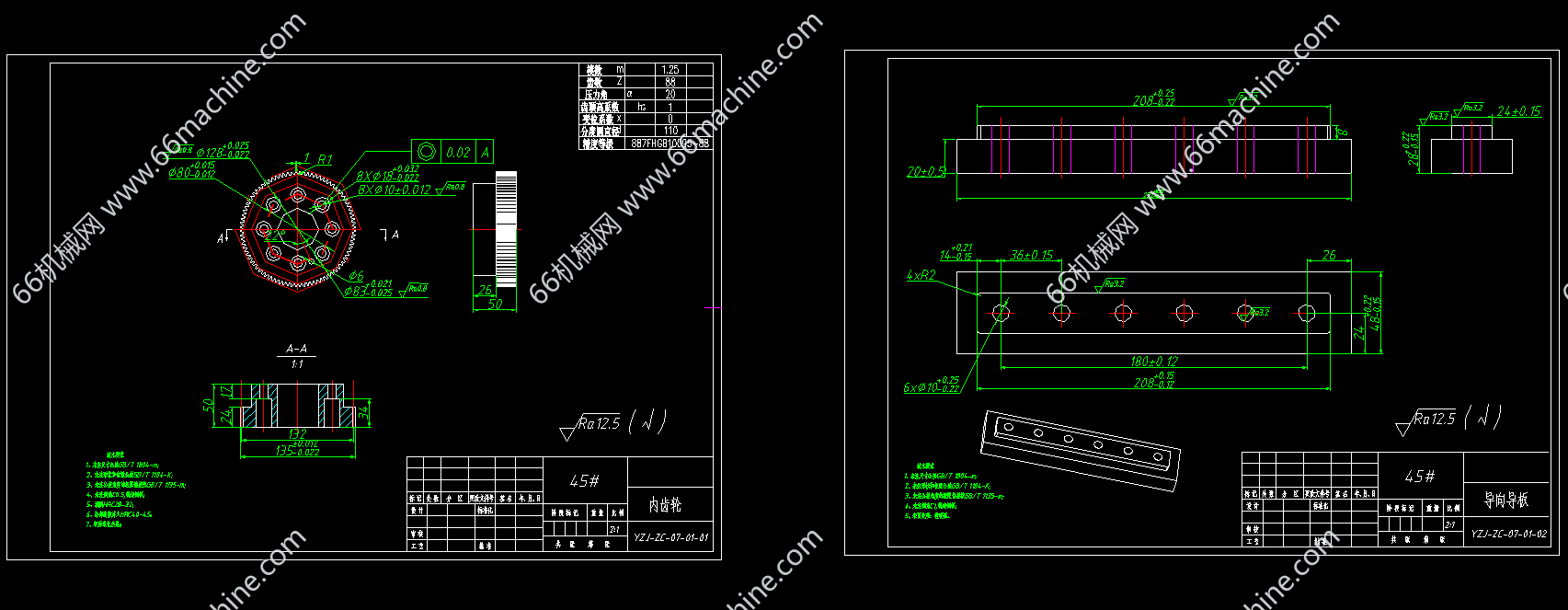

本套图纸为福特中间轴联接件液压压装机，采用一体式压臂（导向杆及压臂本体焊接加工）保证压铆螺钉时强度；铆头采用高硬度材料并配合热处理加工工艺，保证批量生产时耐磨损度；导向套用于保证压合时力度方向控制，不会产生对液压缸影响；底座加工有导向定位槽，防止压臂翻转计轴线转动，确保压合位置的准确性。 工装机构配有位移传感器系统，可以进行对压铆工作过程中压头移动进行检测，为整个系统的控制及检测系统提供参数。
