某企业安全带卡扣自动上螺钉拧紧设备
发布时间：2026-04-07
-
-
-
-
-
-
-
-
-
-
图纸描述

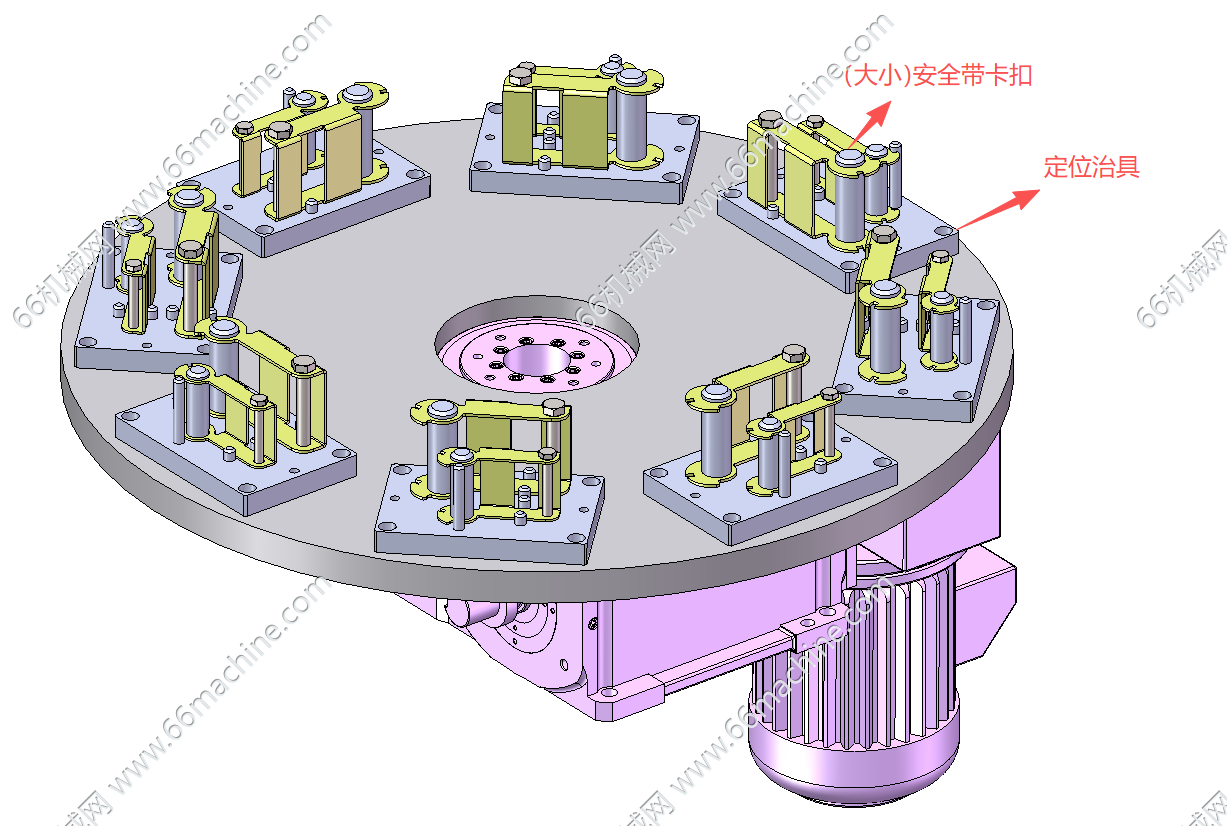

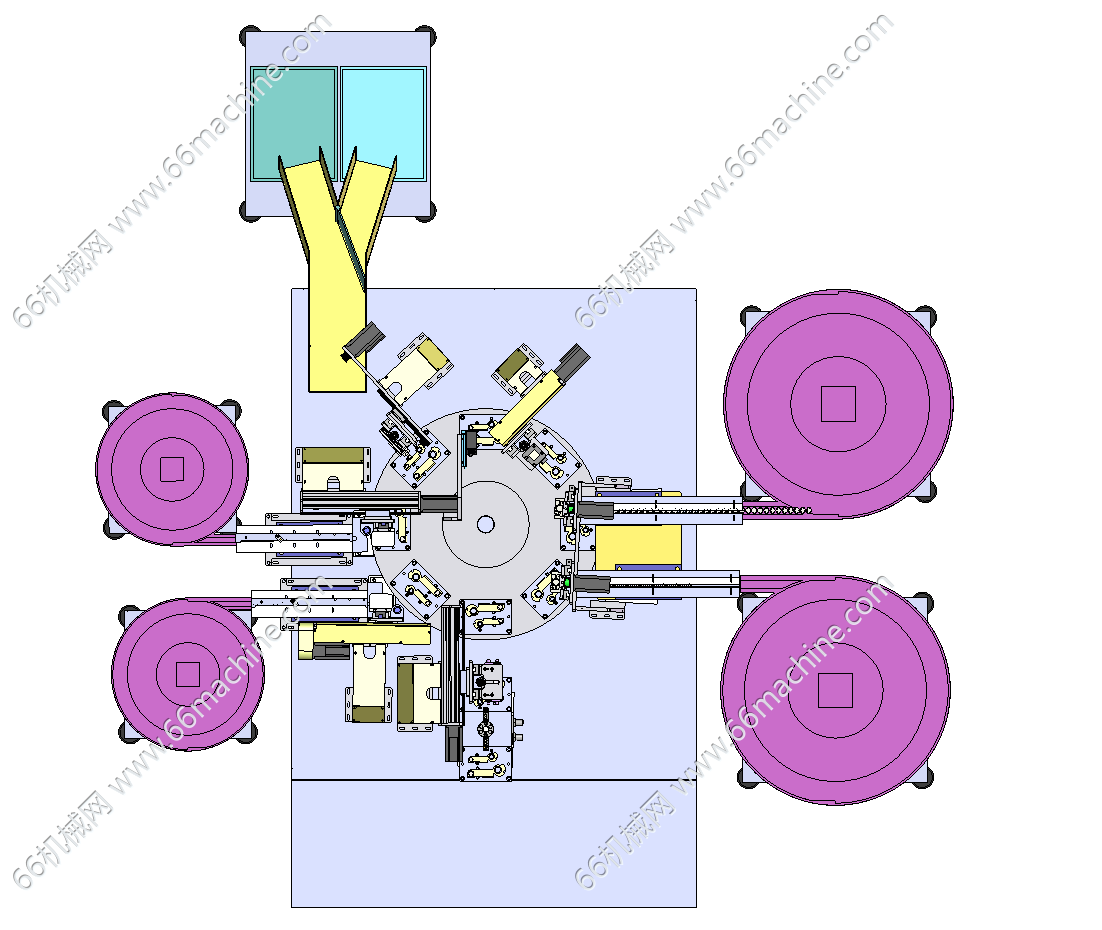

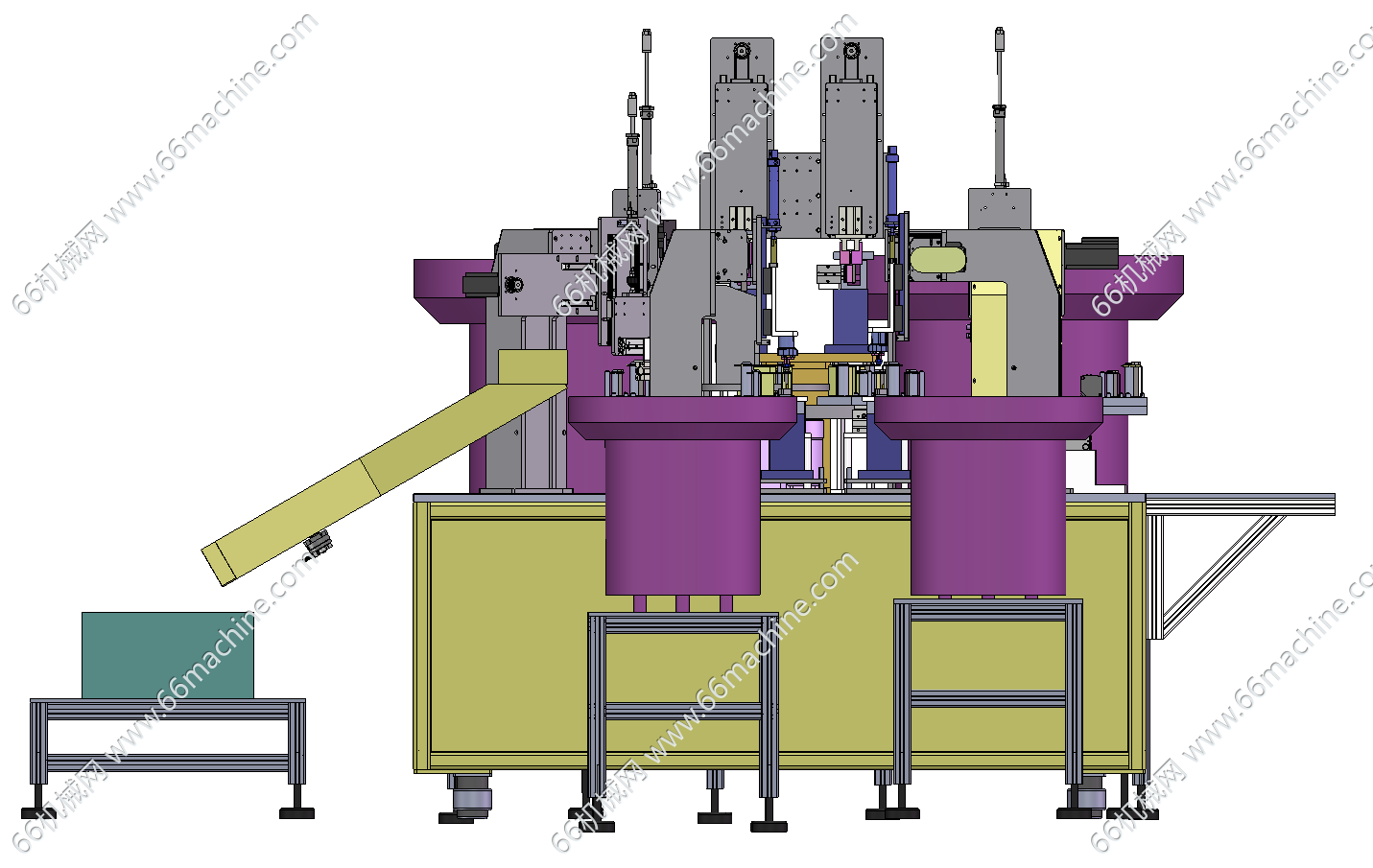

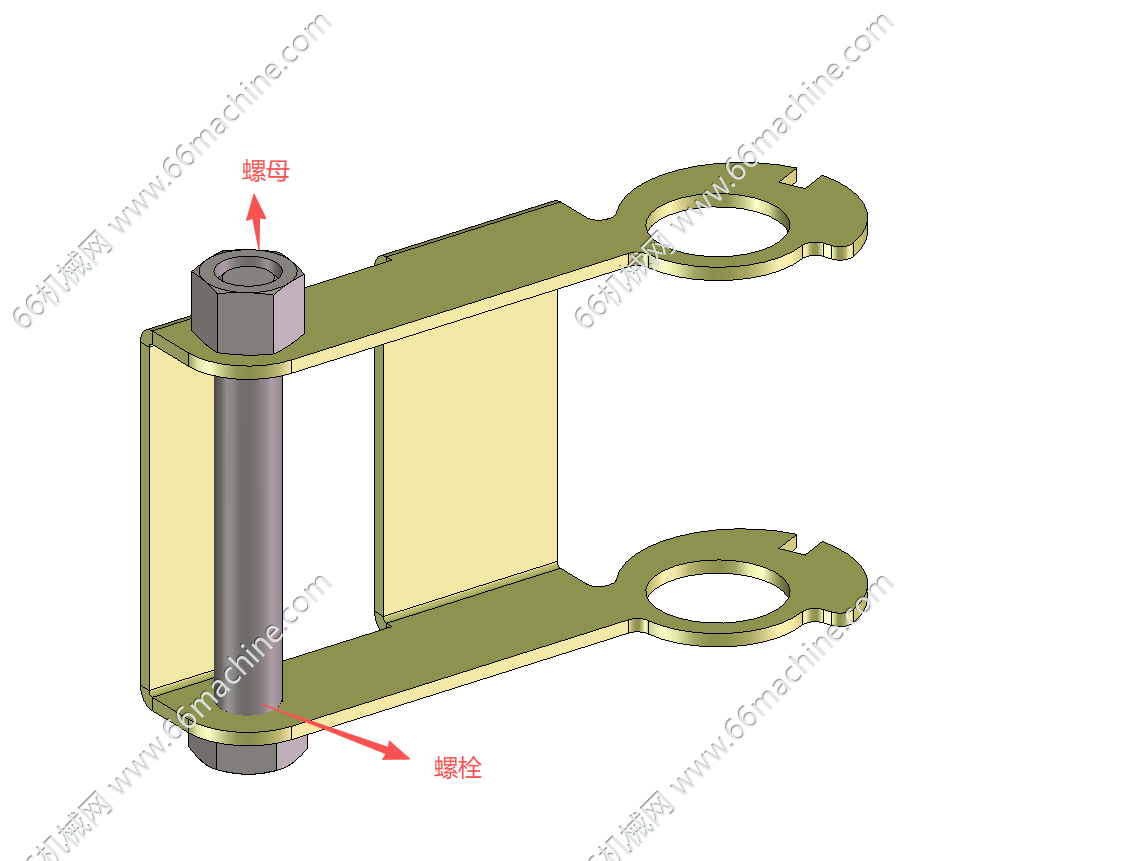

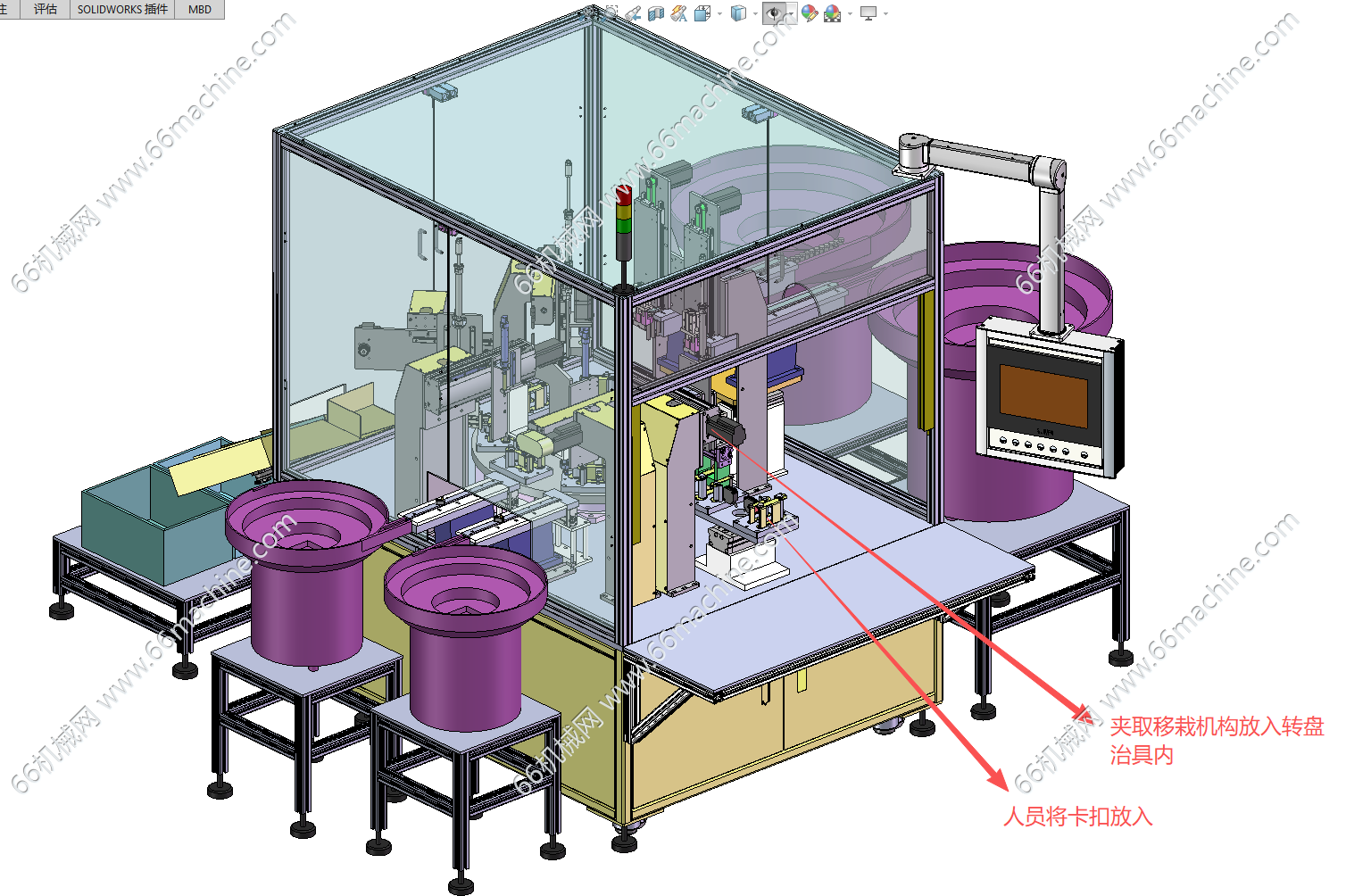

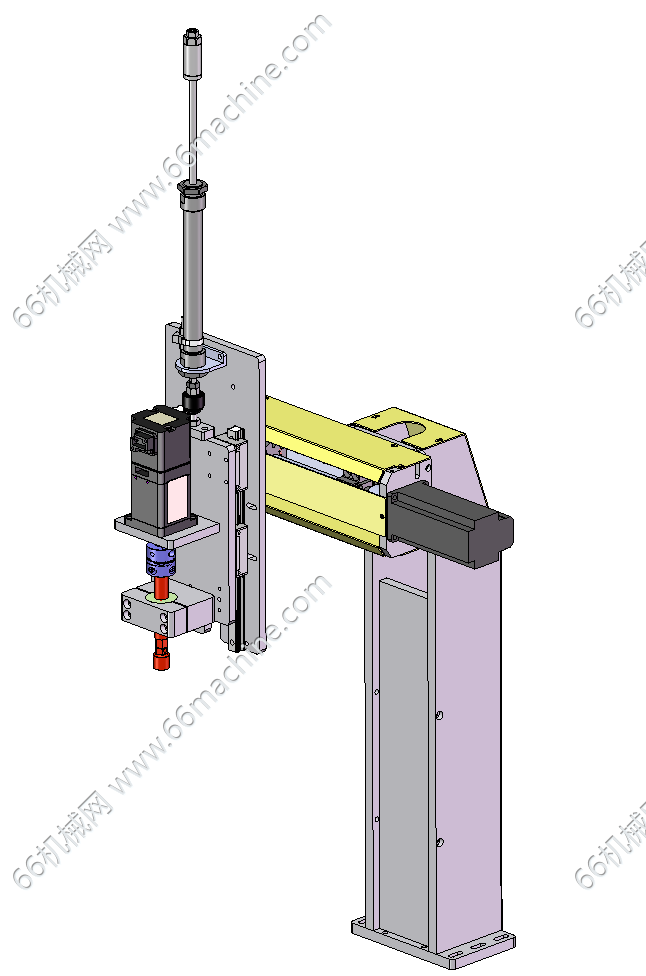

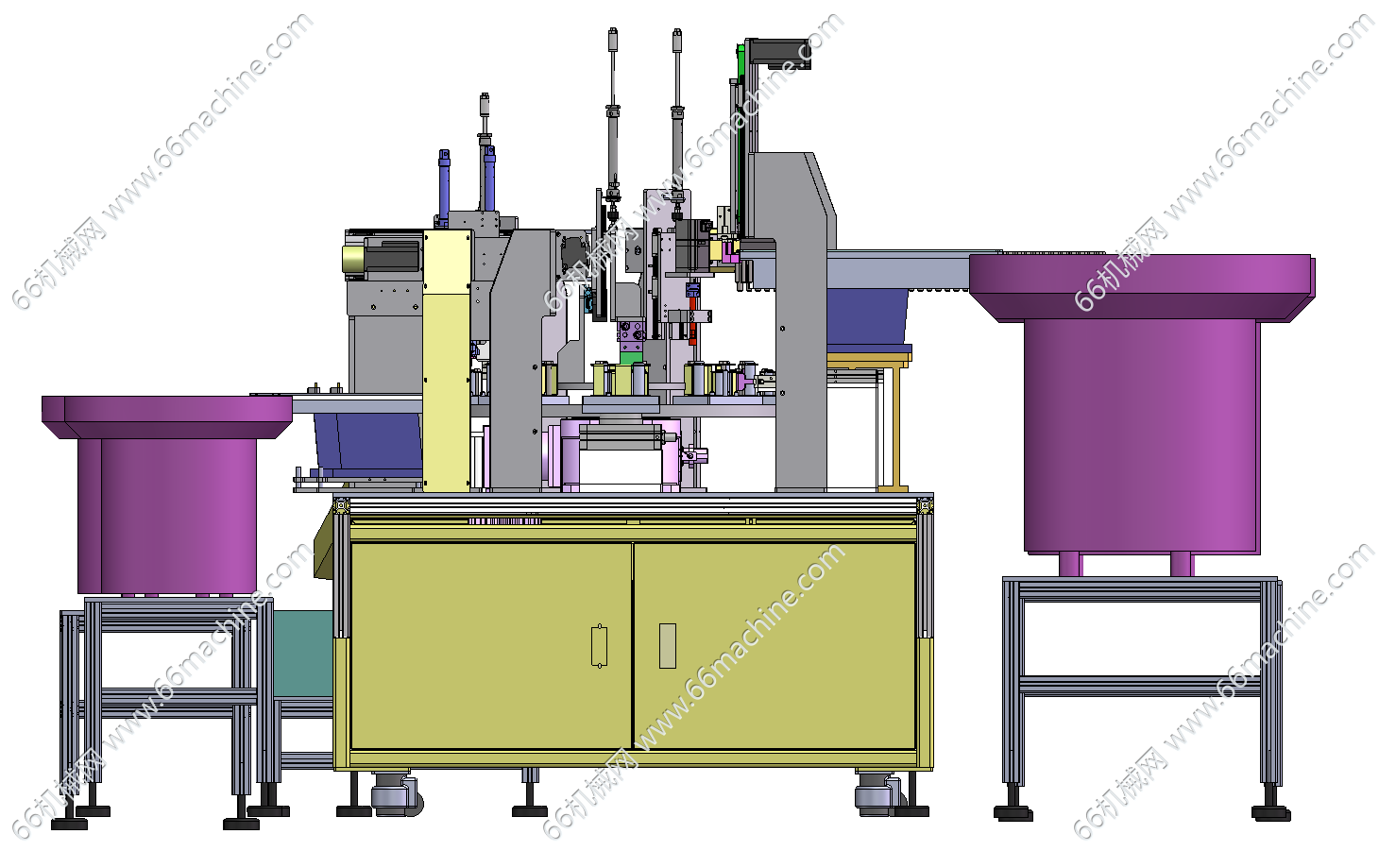

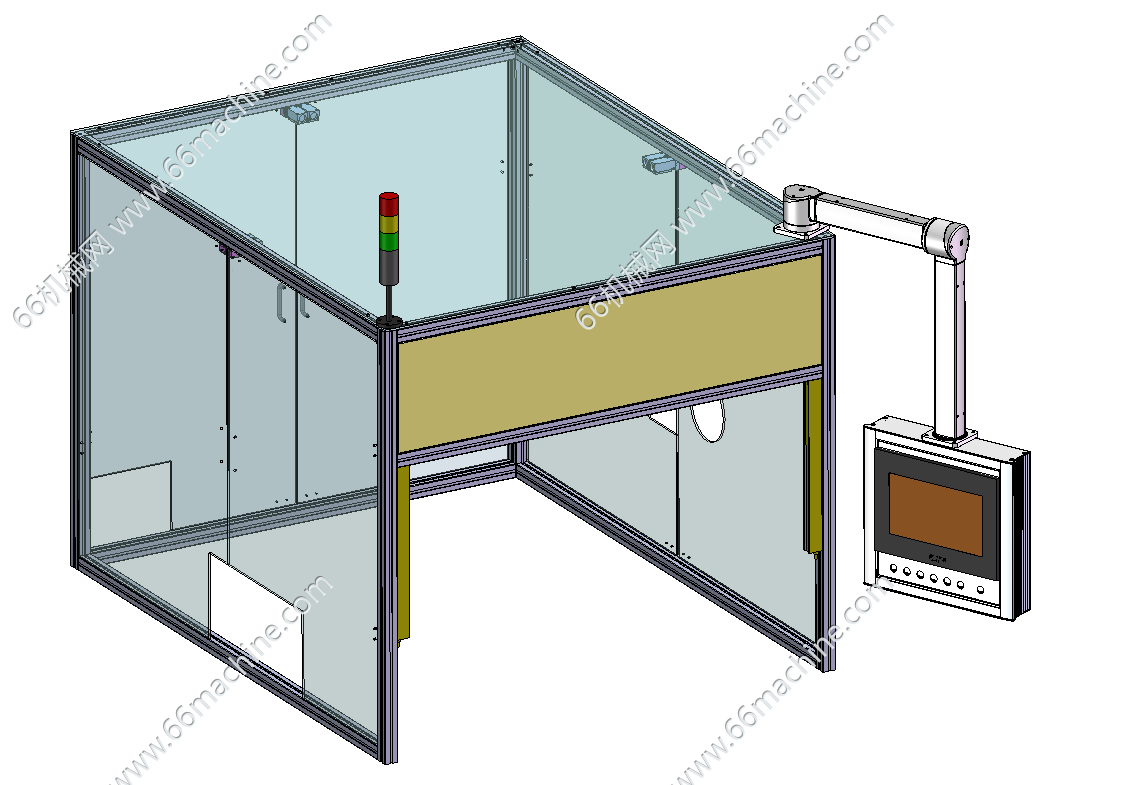

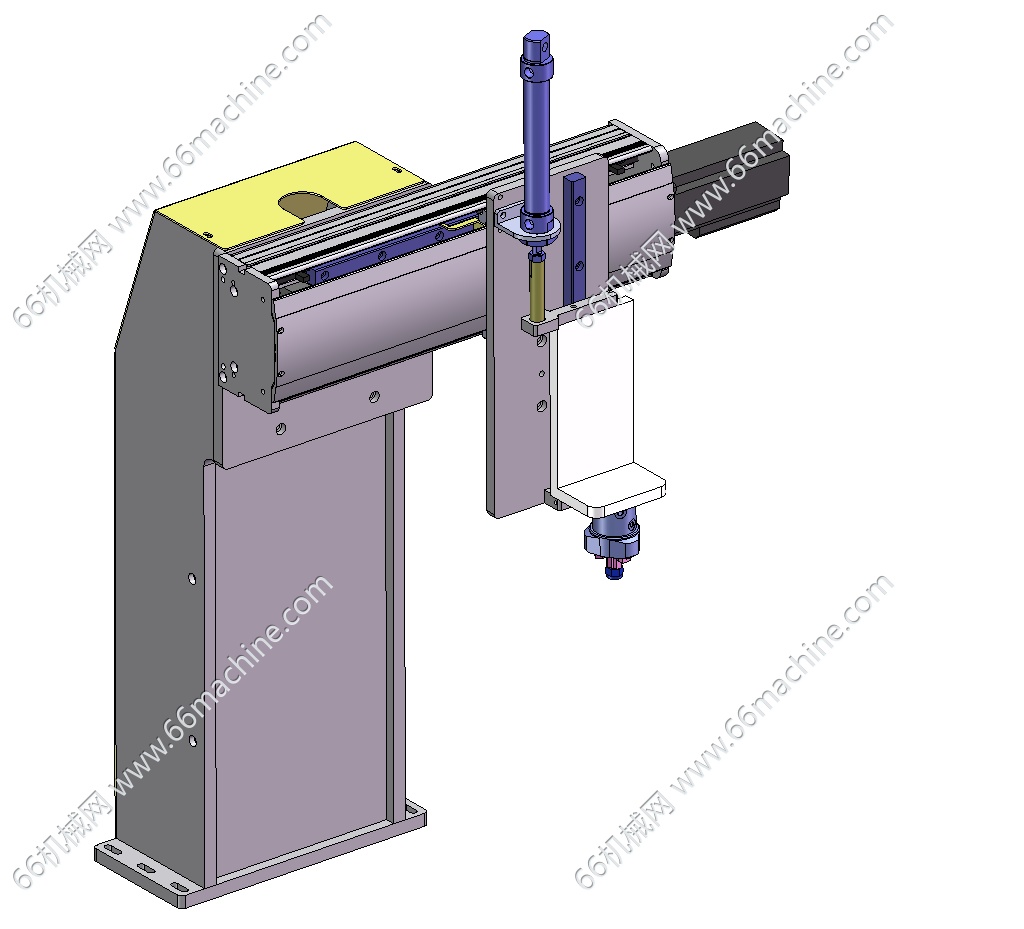

本模型为安全带卡扣自动上螺钉拧紧设备，主要由下机架、机罩、8工位凸轮分割器转盘、螺母/螺栓夹取上料机构、伺服套筒螺母拧紧机构、组装成品夹取下料机构等组成，每个治具可定位2个安全带卡扣。操作员将卡扣放入，再由移栽机构放入转盘治具内，然后螺栓、螺母自己上料并拧紧，最后自动下料。
