某企业PCBA在线式锁螺丝机3D+BOM表
发布时间：2026-06-05
-
-
-
-
-
-
-
-
-
图纸描述

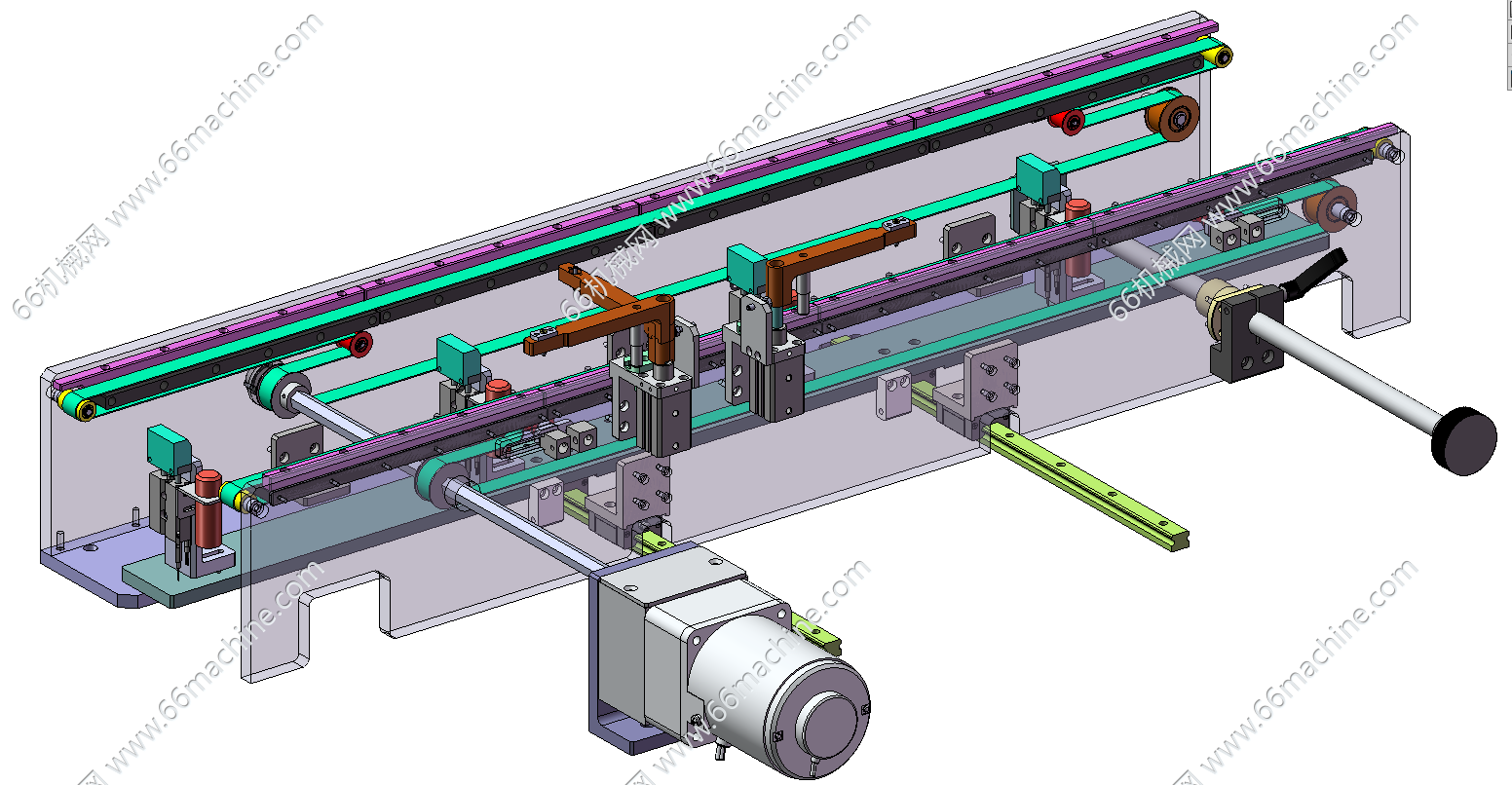

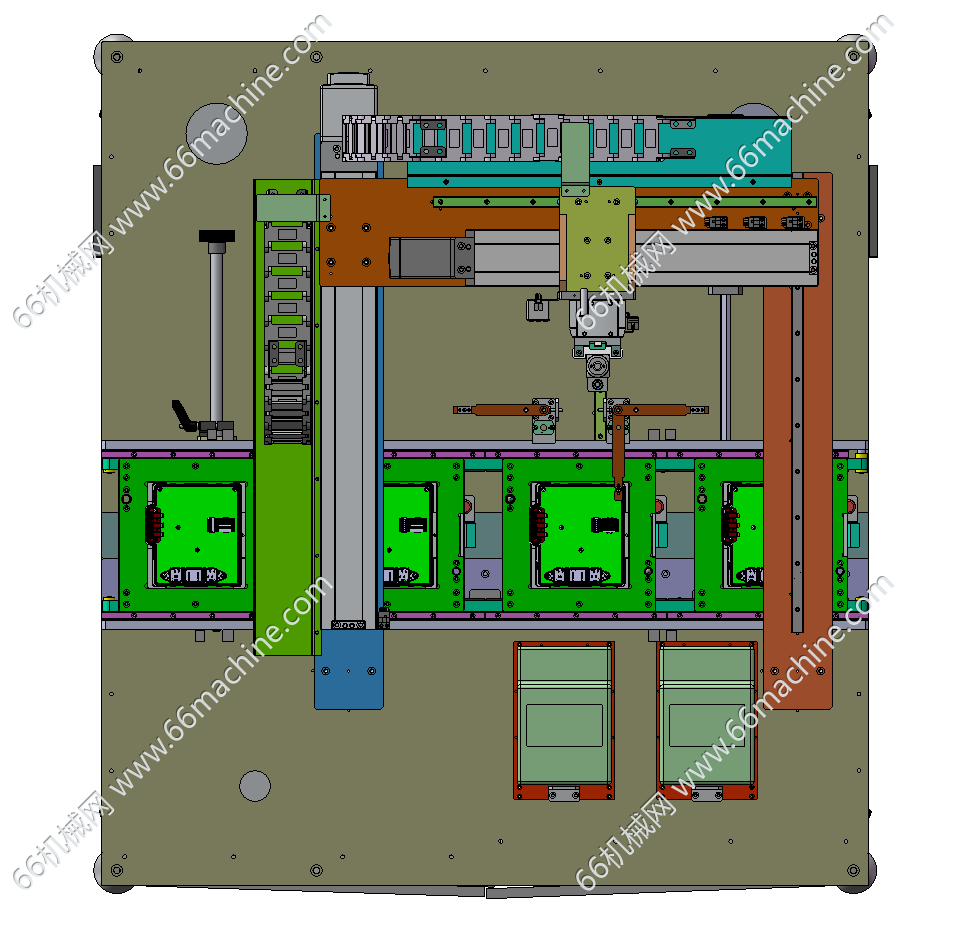

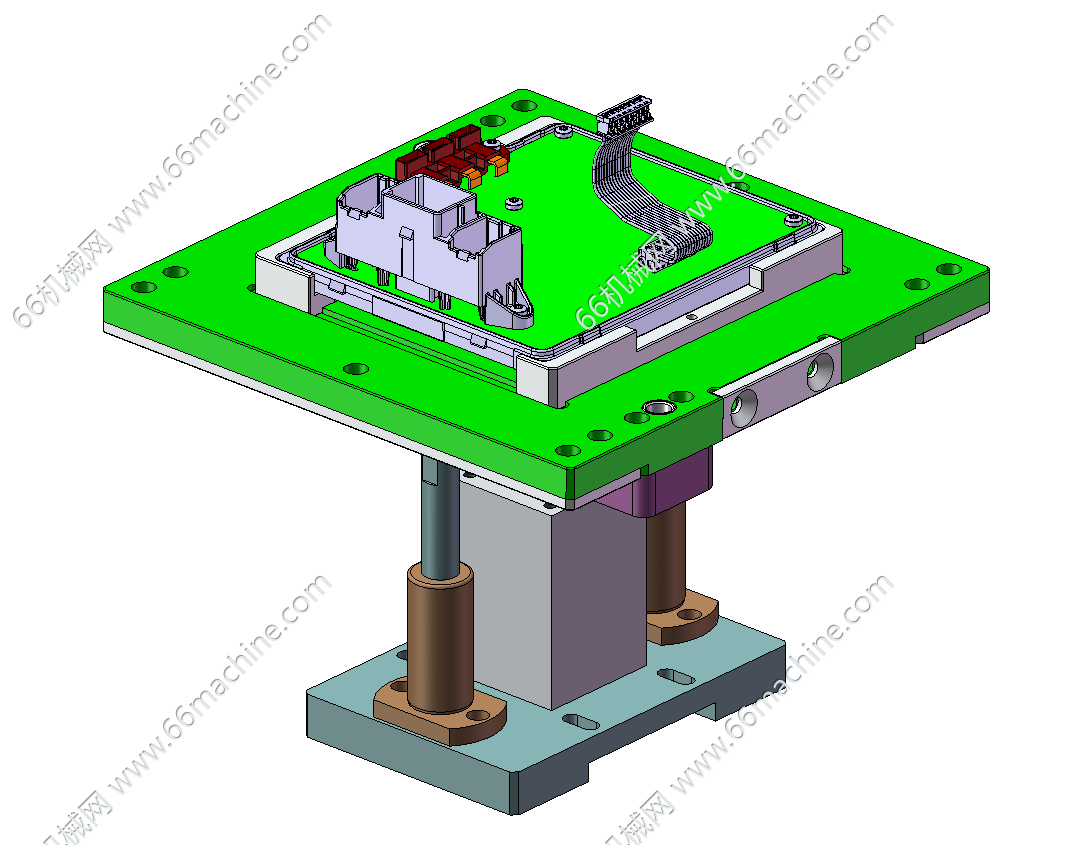

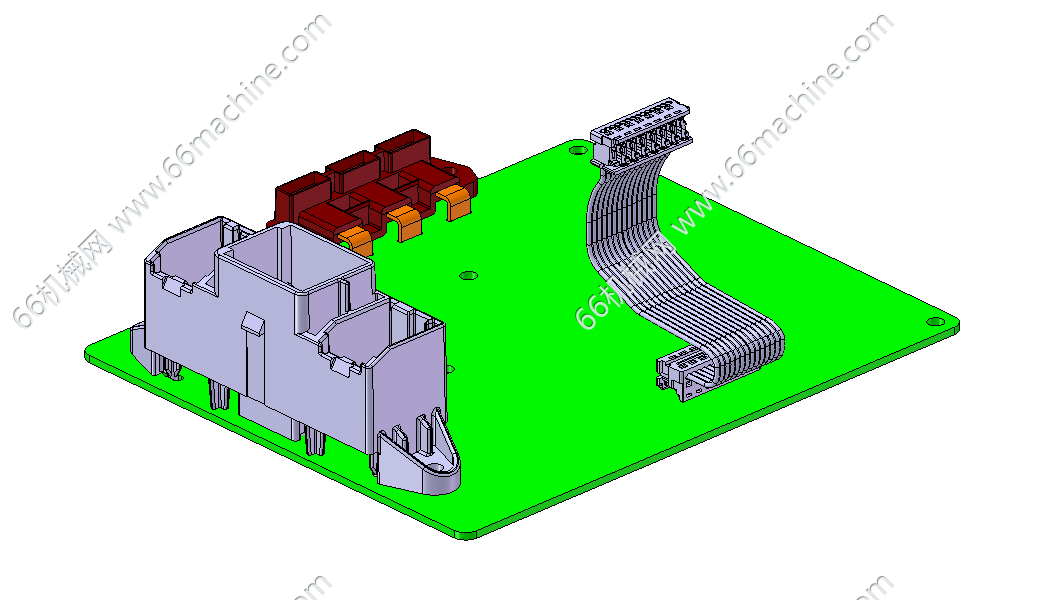

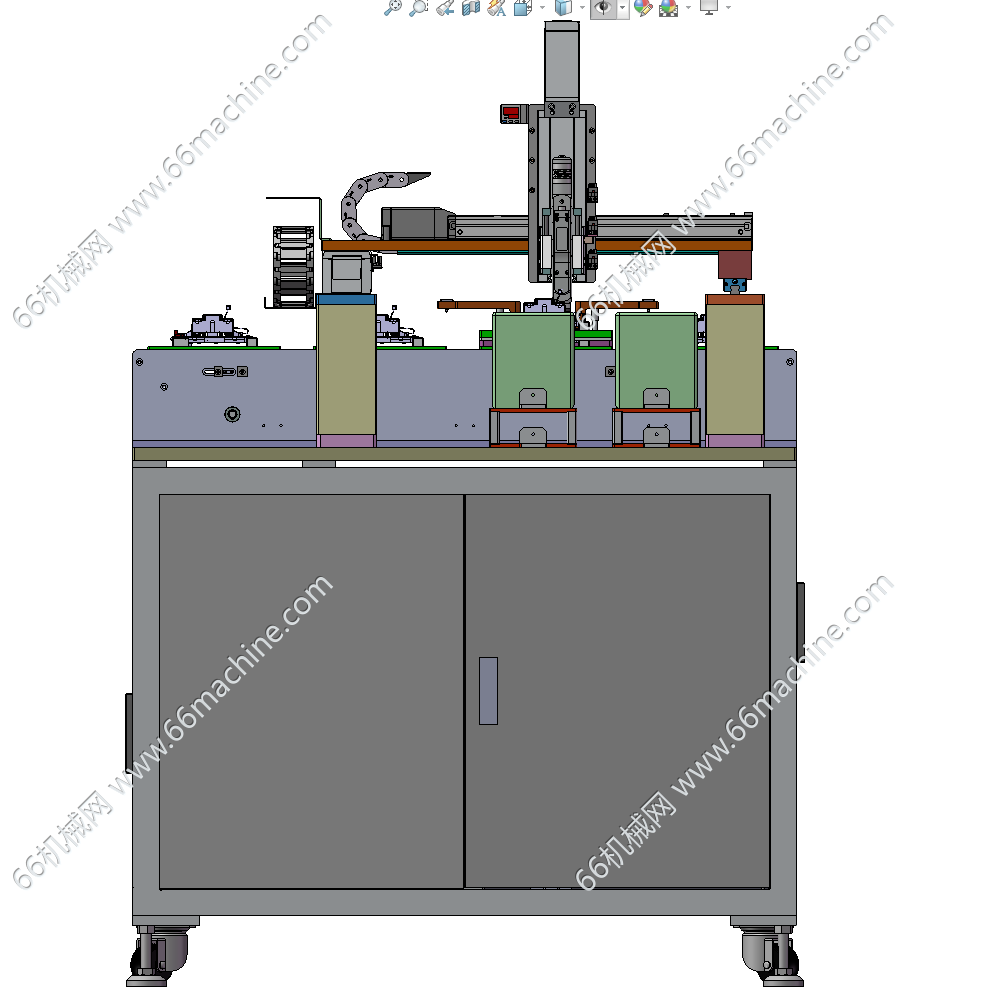

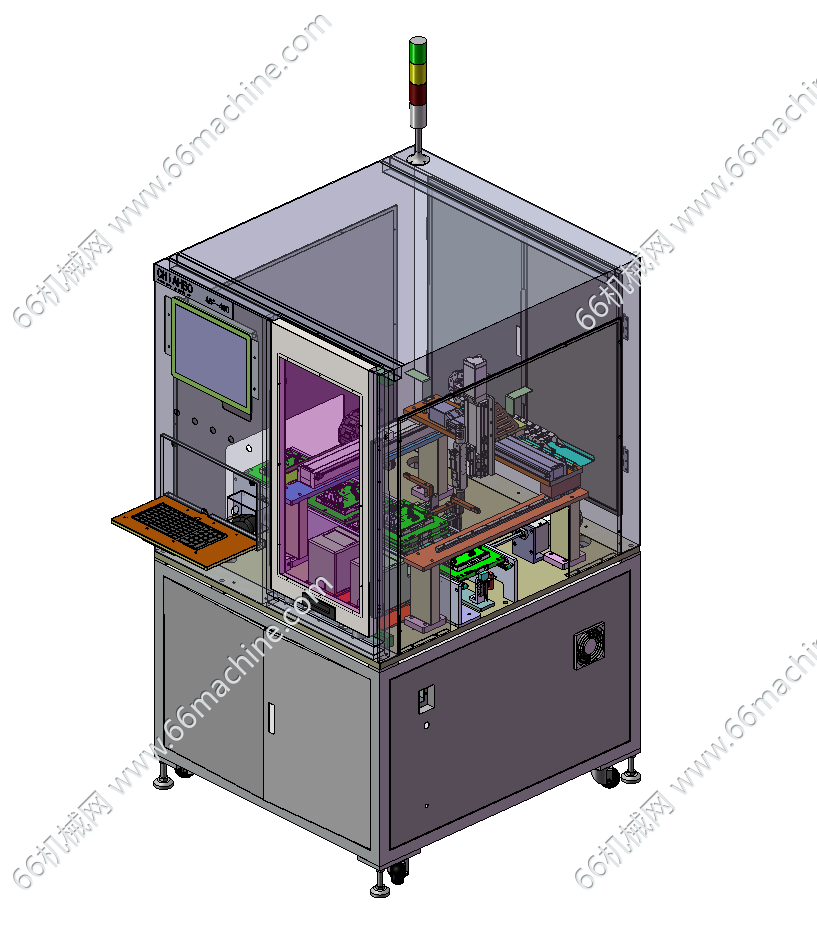

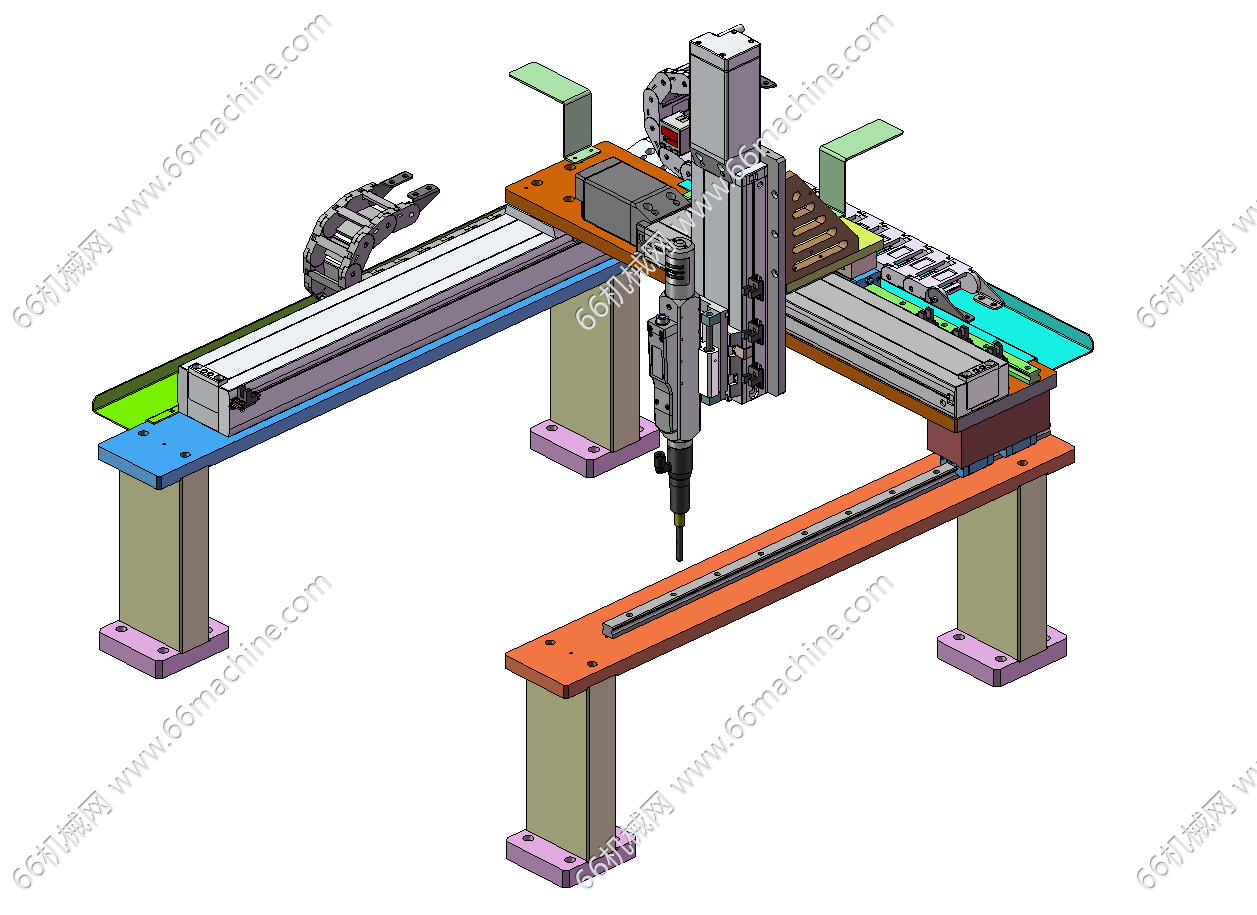

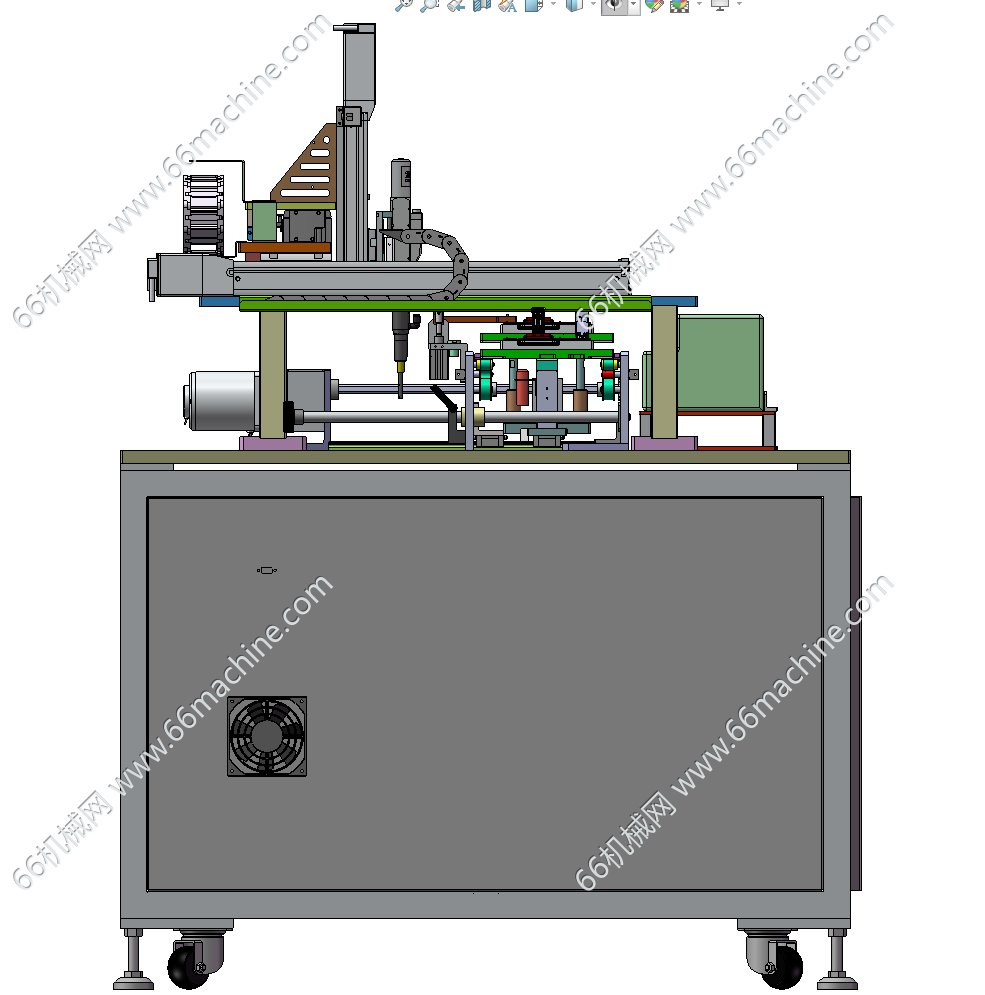

本模型为某企业PCBA在线式锁螺丝机，主要由下机架、机罩、三轴锁螺丝模组、间距可调式皮带输送线等组成，依靠间距可调皮带输送线搭载定制 PCBA 载具实现工件连续流水线转运与工位精准定位，双组螺丝供料器完成不同规格螺丝自动分选供料，由 X/Y/Z 三轴伺服模组搭载电动锁付机构按预设程序完成点位螺丝自动吸取与锁紧作业，可通过更换载具、调整输送轨道适配多款 PCB 产品生产，能够嵌入自动化产线替代人工锁螺钉，有效管控锁附精度与生产节拍，广泛应用于消费电子、工控及电源类电路板的螺丝装配工序。
