基于齿轮齿条的旋钮及C型弹片压装机(组装机)

发布时间：2025-09-02
图纸描述

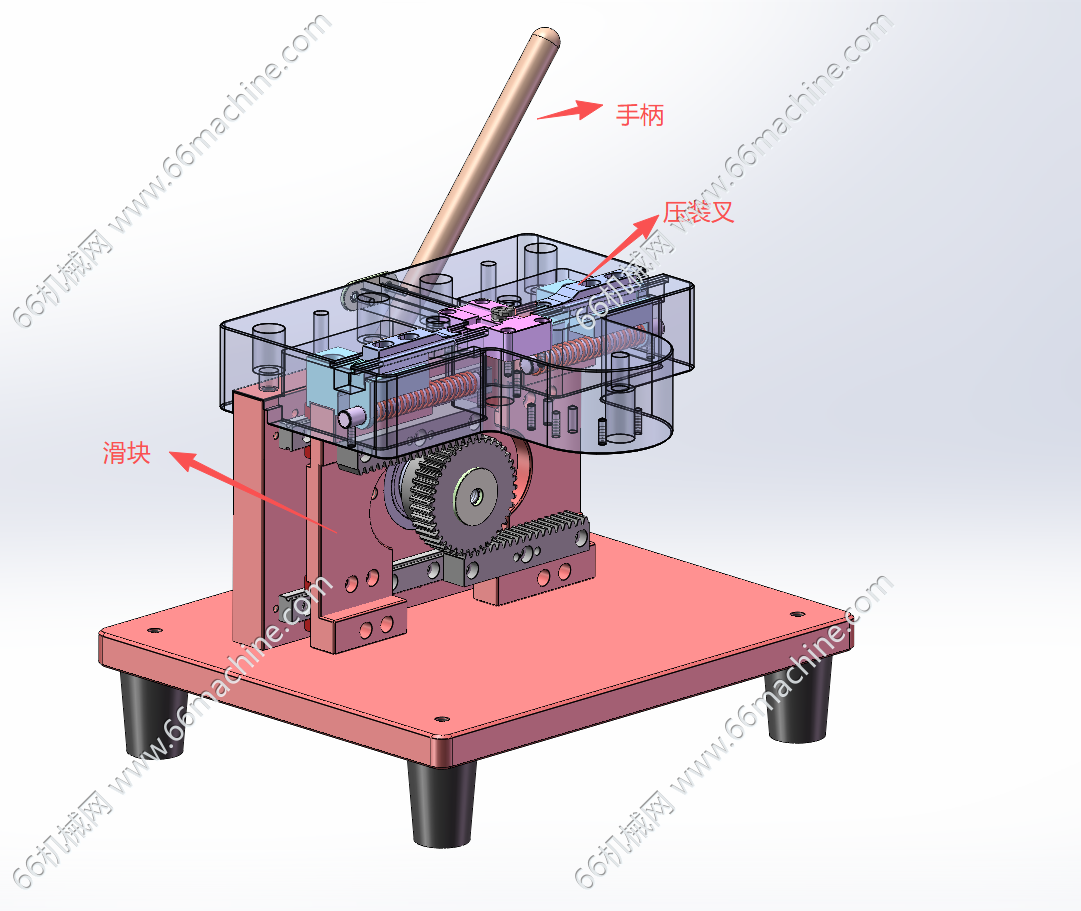

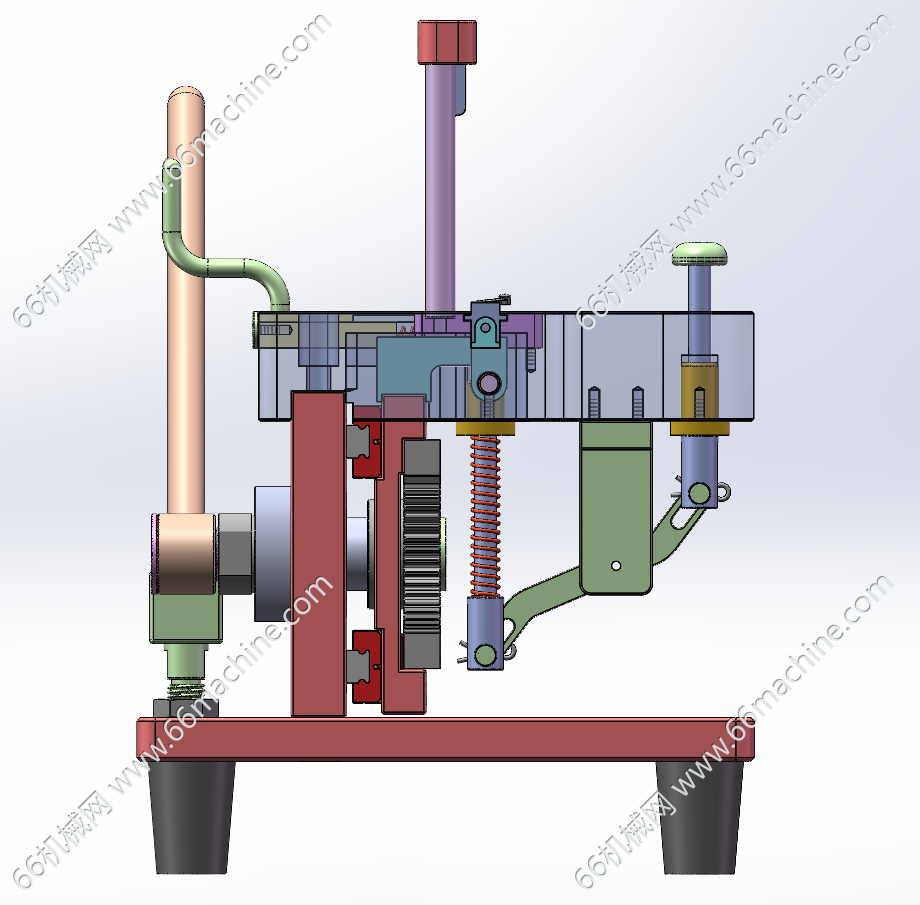

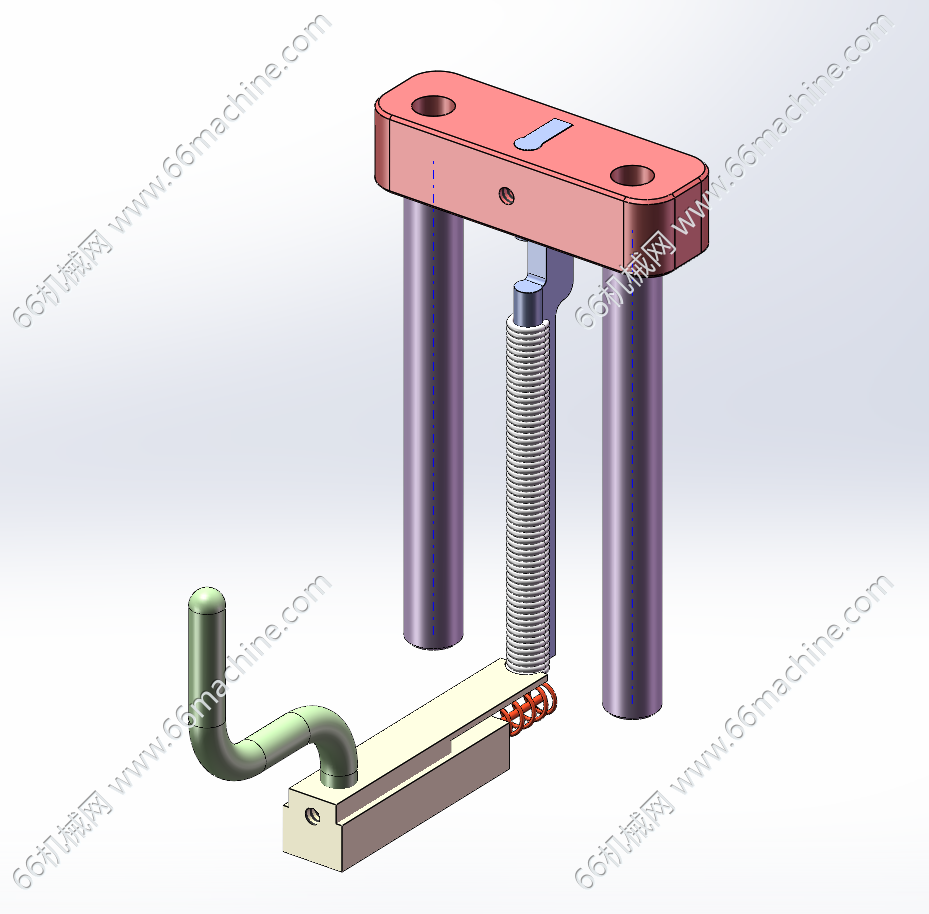

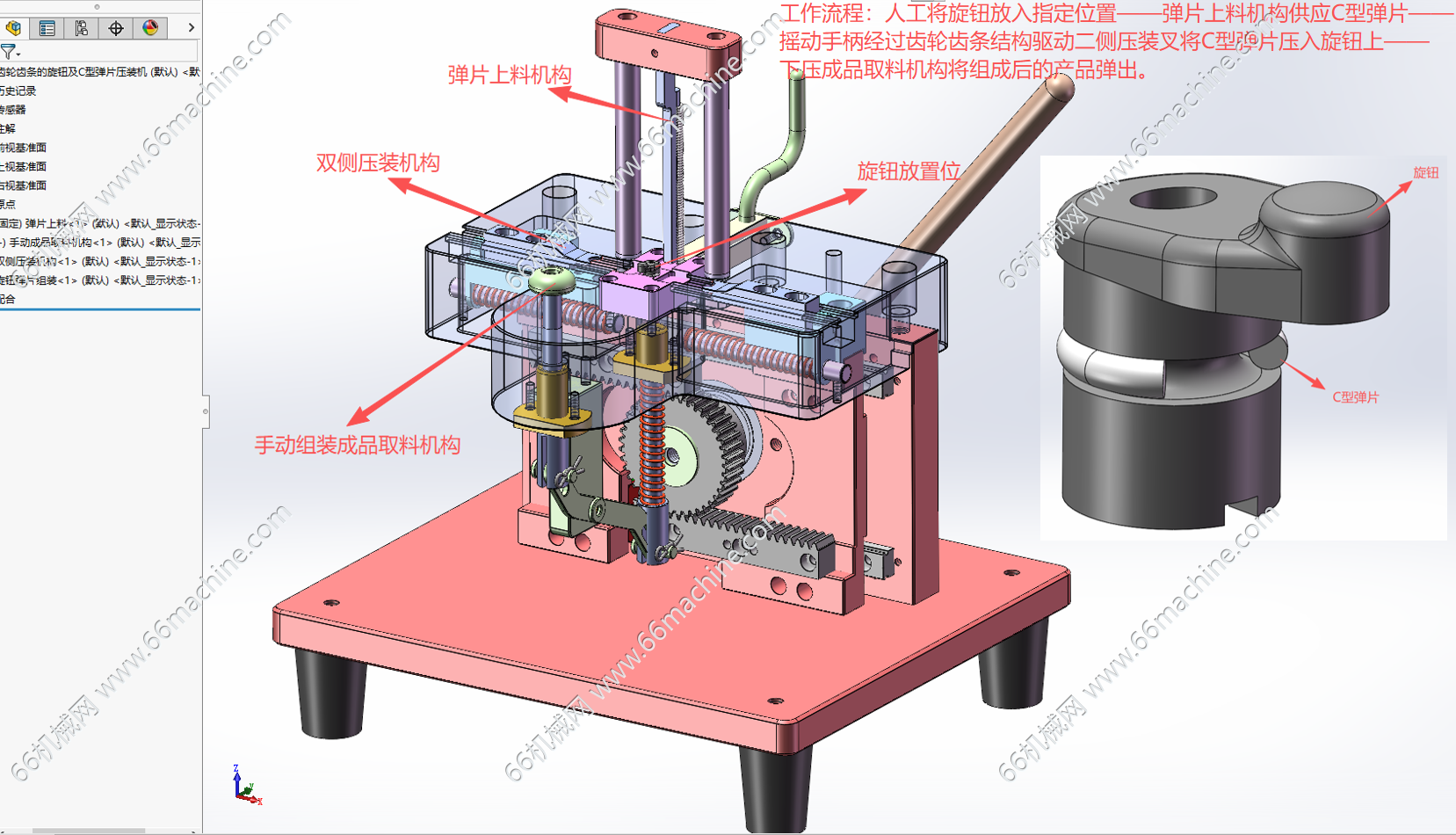

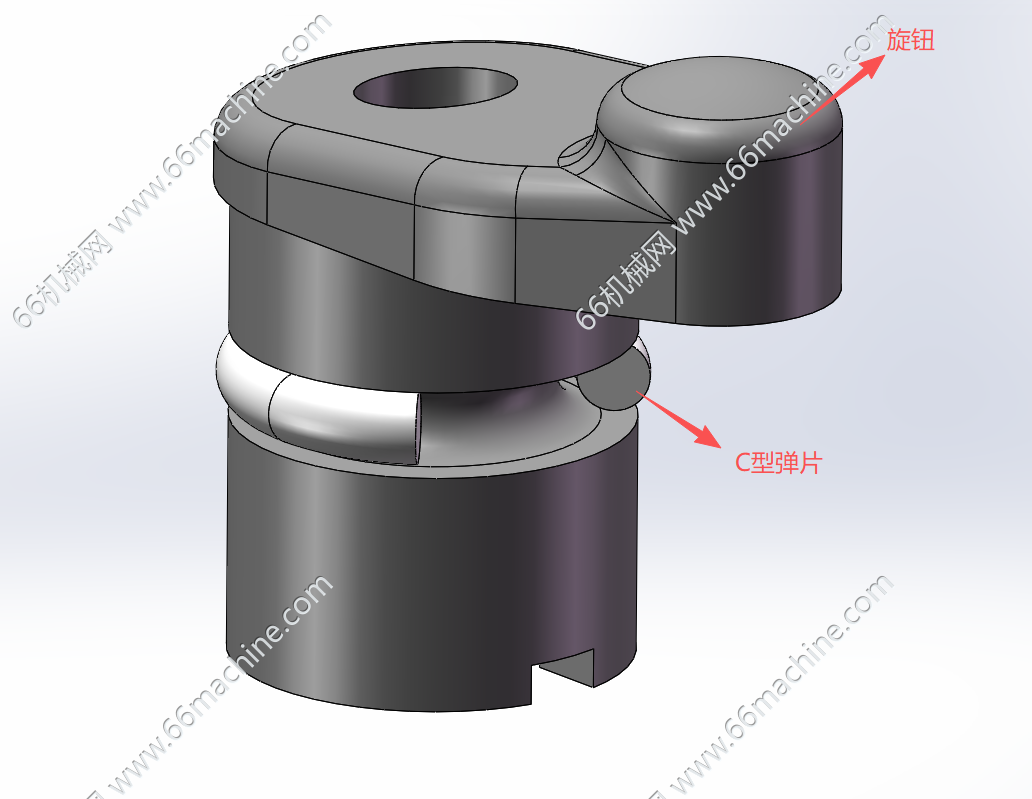

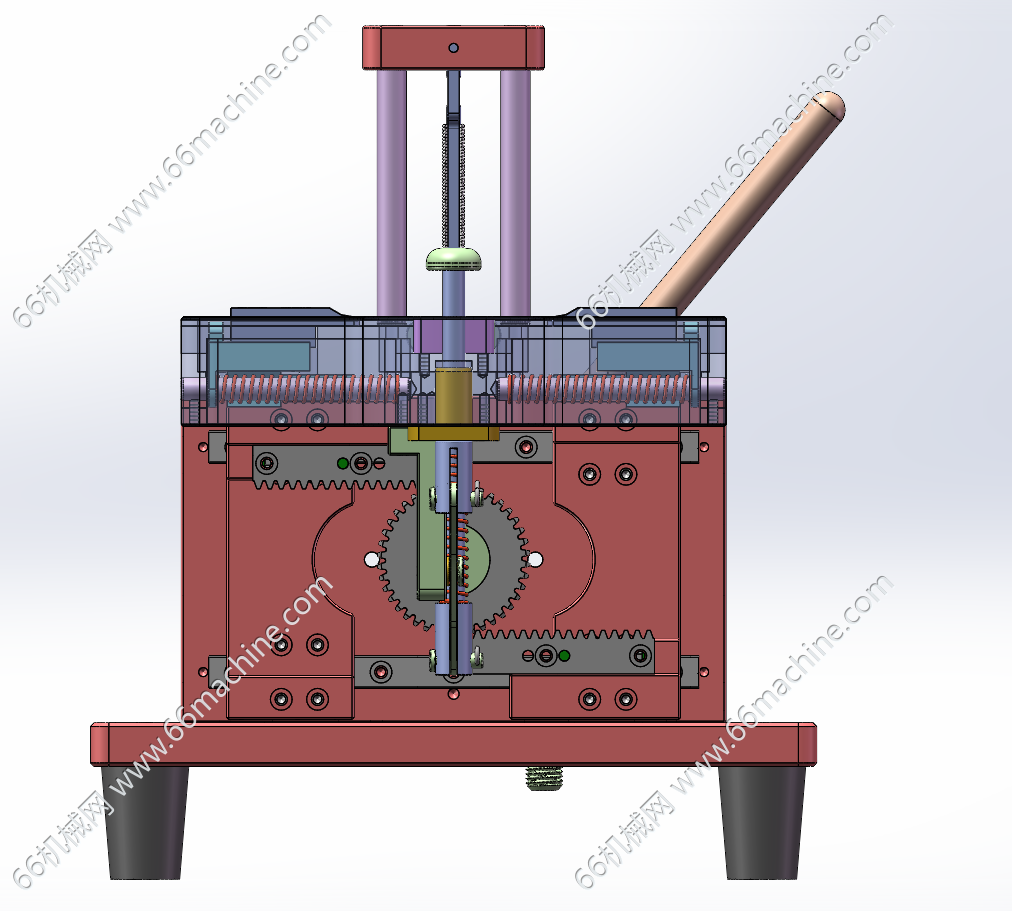

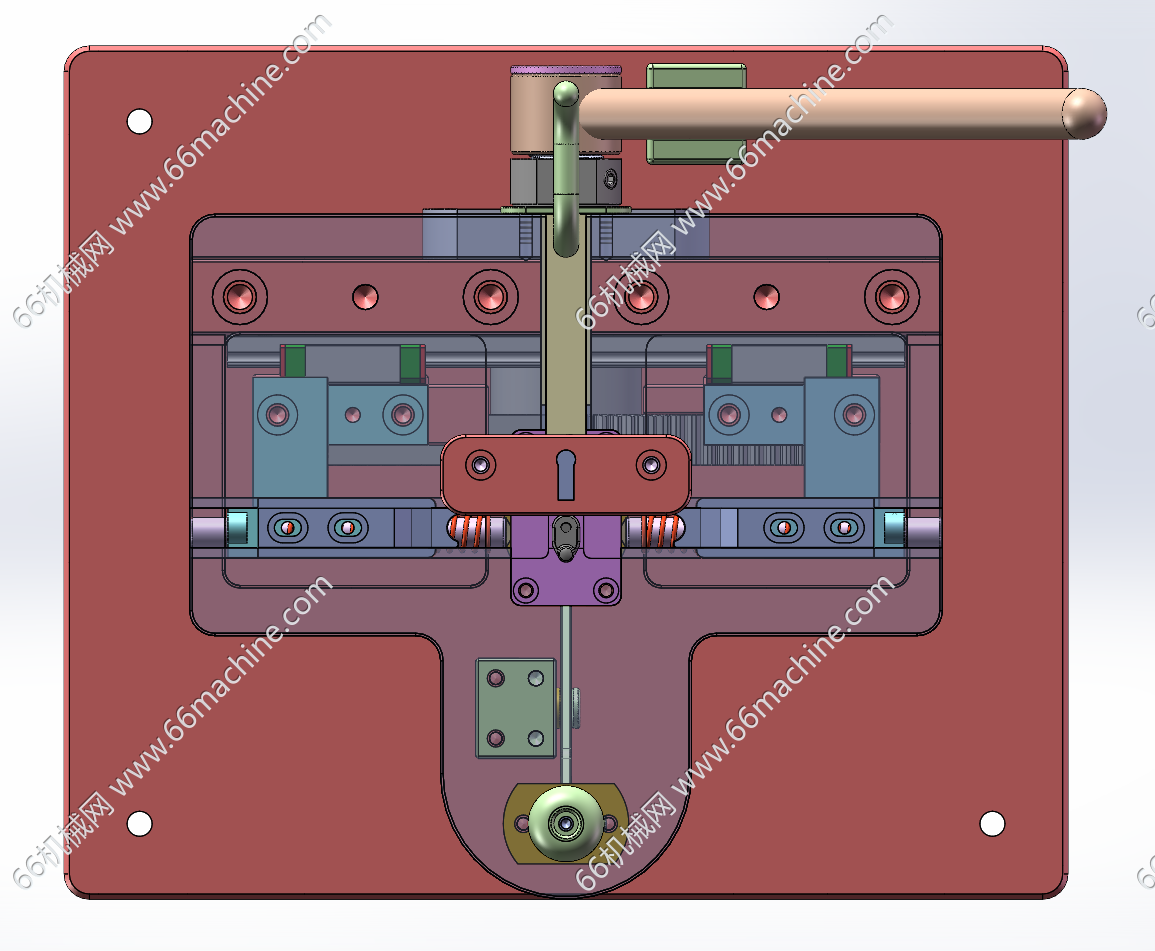

本模型为基于齿轮齿条的旋钮及C型弹片压装机，主要用于将C型弹片与旋钮压装在一起。工作流程：人工将旋钮放入指定位置——弹片上料机构供应C型弹片——摇动手柄经过齿轮齿条结构驱动二侧压装叉将C型弹片压入旋钮上【即C型弹片抱住旋钮】——下压成品取料机构将组成后的产品弹出。本模型结构独特，制作成本低，欢迎下载参考！

    机械狗

    机械狗

    查看我的 0 个作品
    机械设计师
    获推荐作品 166 份
    图纸参数

    图纸ID: 315092070396203125

    图纸格式：SLDPRT、sldprt、SLDASM

    图纸版本：Solidworks2023

    文件大小：32.11MB

    所需积分：70机械币

    可否编辑： 可进行编辑，包含特征参数
