图纸描述

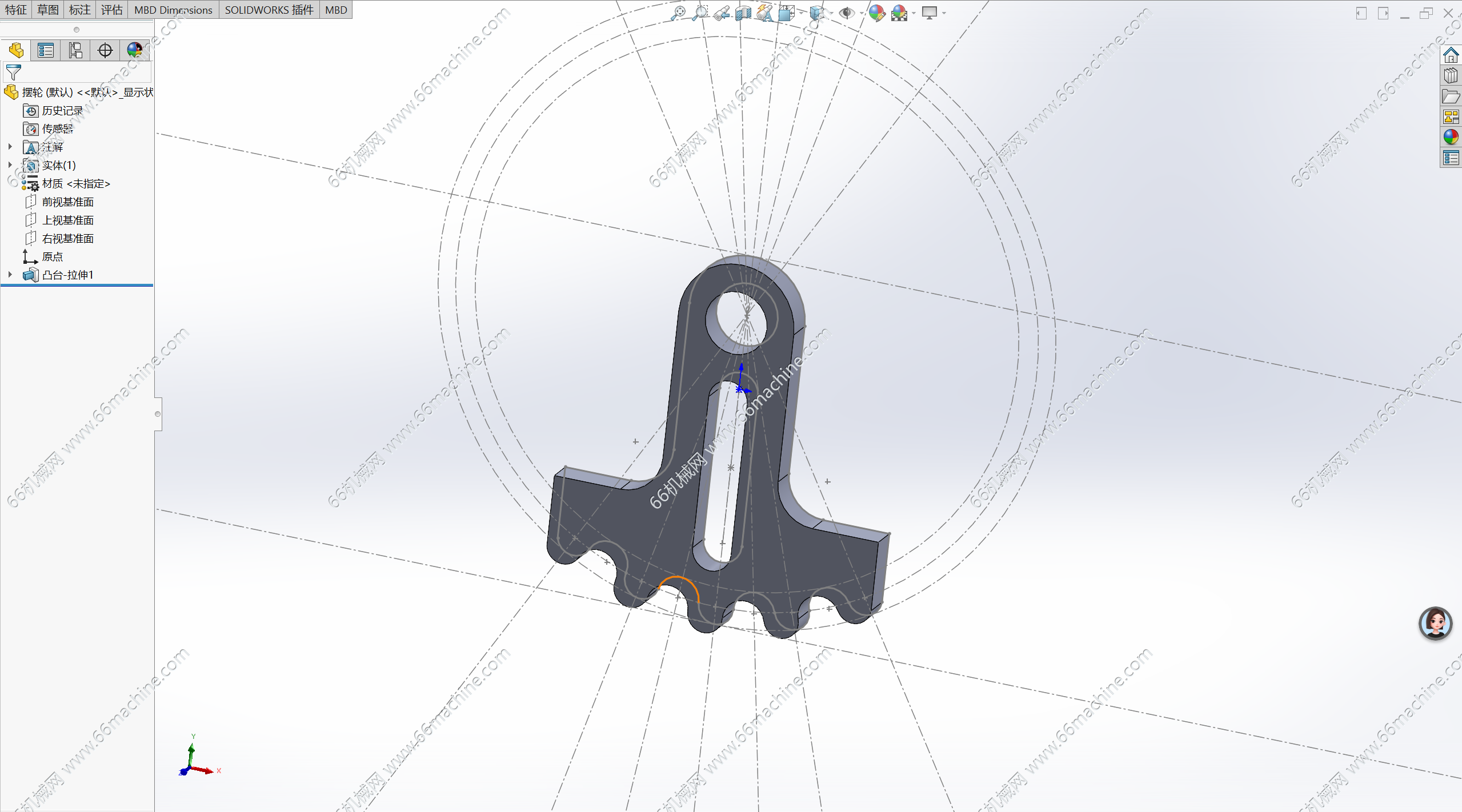

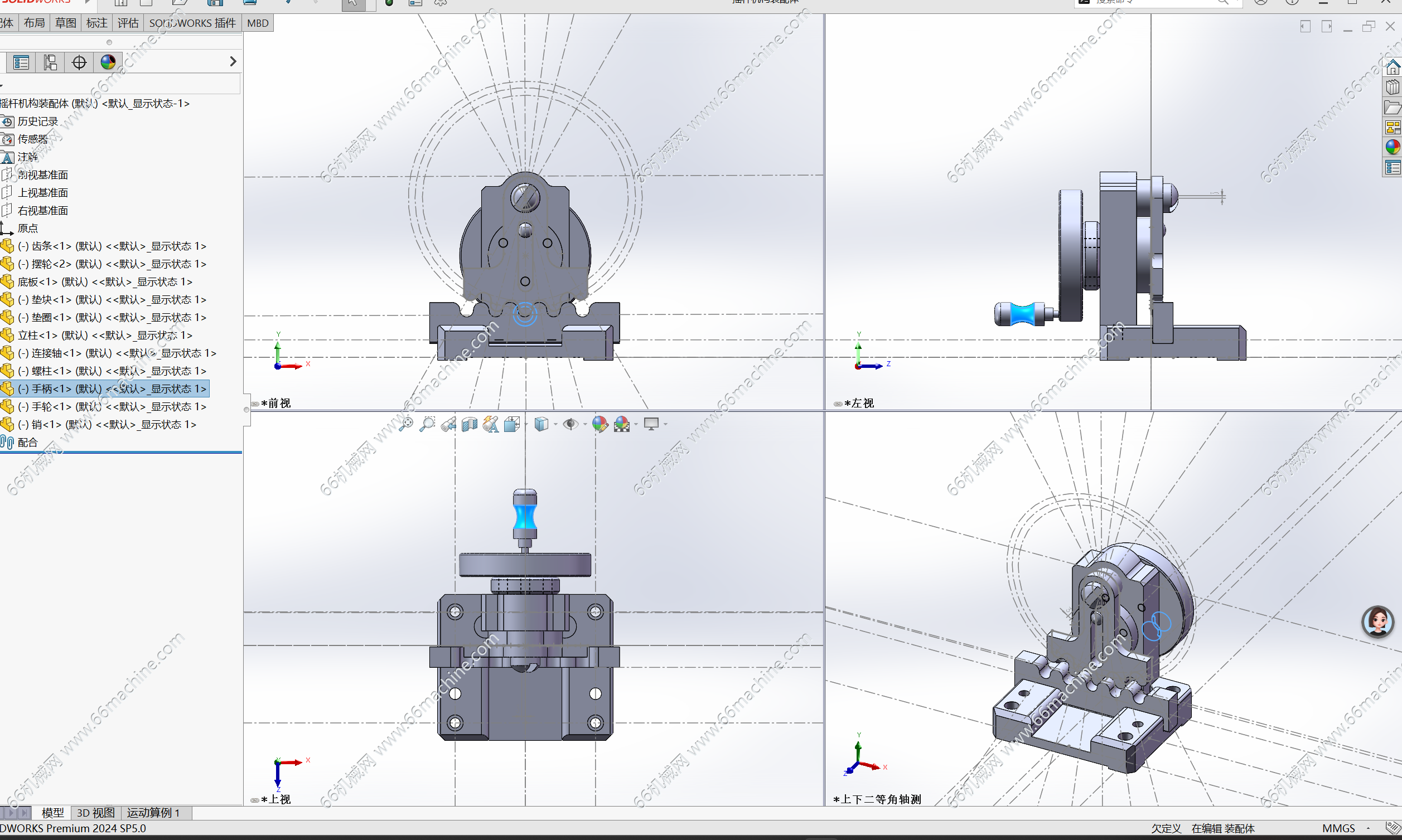

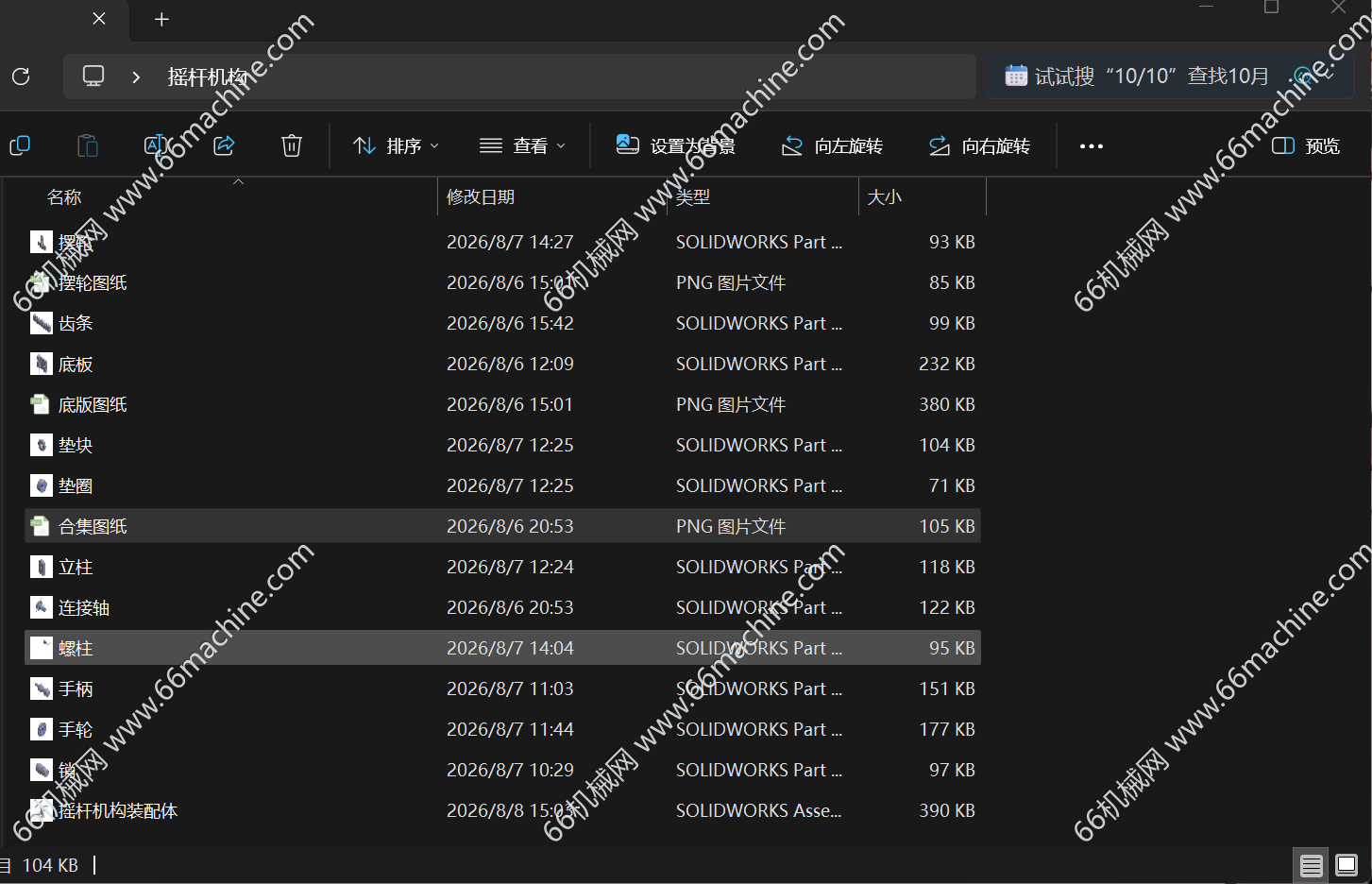

本套为简易摇杆机构 SolidWorks2024 三维装配模型，主要包含底板、立柱、摆轮、齿条、手柄、连接轴、销、垫块、垫圈、螺柱等零部件。依靠销轴实现各构件回转装配约束，通过手动摇动手柄驱动摆轮摆动，带动齿条完成往复直线运动，可演示摇杆‑齿条传动原理，适合机械原理课程学习、装配练习，机构预留合理运动间隙，无结构干涉，可直接拖动完成运动仿真
