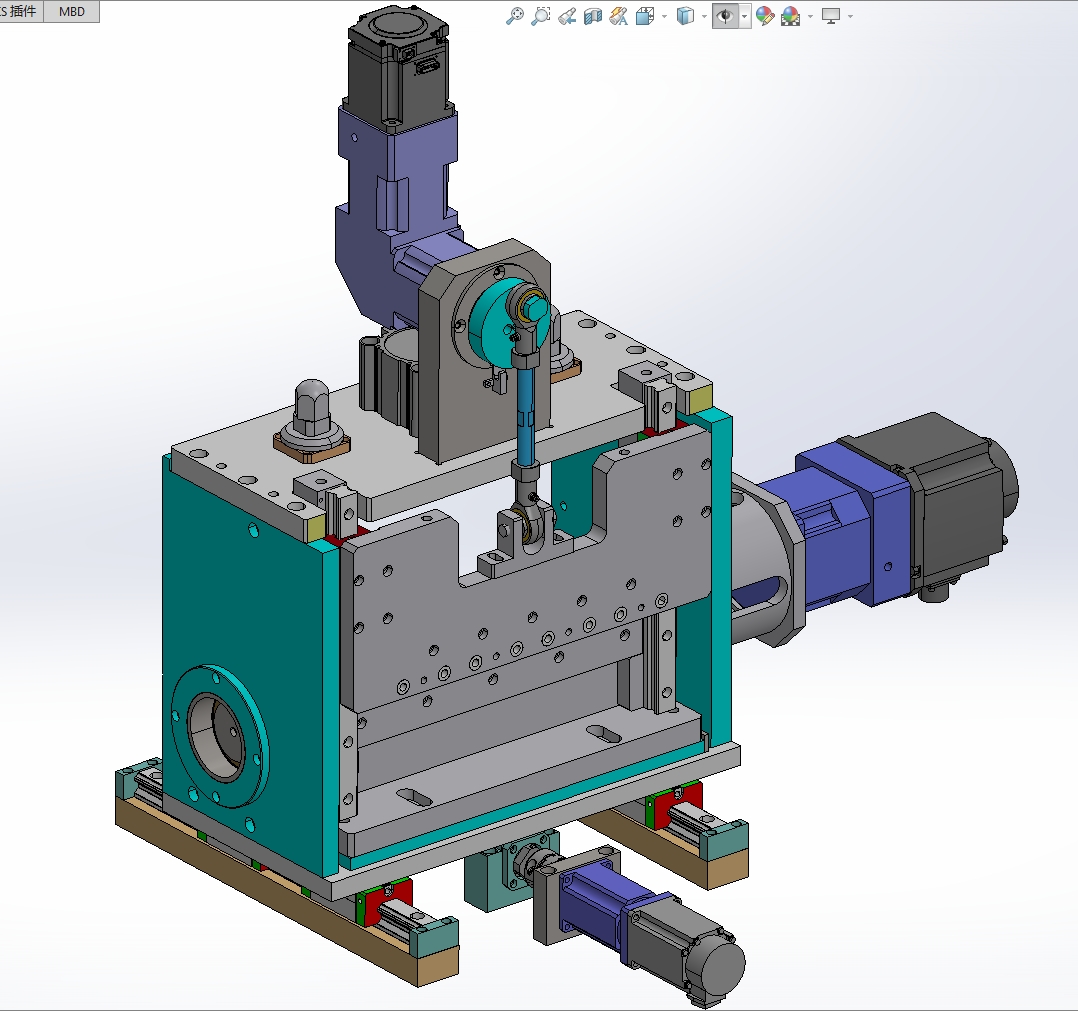

本模型为锂电设备行业的锂电池卷对卷模切机（极片制片成型模切机），实现锂电池极片从卷料到单片的过程，本设计达到150PPM以上，同行属于先进的，稳定性好，且精度高，该套图纸包含放卷纠偏机构，张力机构，冲切机构，模具设计，伺服辊轮牵引机构，除尘机构，极片输送机构，下料结构，收料机构等，机构种类多，涉及凸轮，连杆，输送带等等各种复杂机构，可供大家参考！ 【详细说明： 1.一套锂电池卷对卷模切机，就是五金模具裁切极片的极耳，裁切效率非常快，速度可达50M/MIN以上； 2.极片卷料通过放卷机构主动纠偏放卷，经过张力部分，与循环托料带贴合由伺服驱动牵引辊送进冲切机构，拖料带将成型片送入收料平台，边料自动进行收卷，人工进行极片收集。 3.放料装置采用磁粉张力调节，可自由、方便调节放卷张力； 4.进料侧采用进口电眼追踪纠偏方式，纠偏精度在±0.15mm； 5.拖料带送料，采用入料、牵引伺服电机同步控制,确保每次拉料长度精确稳定； 6.拖料带可循环工作，减少物料消耗； 7.冲切采用电磁力传递动力，不使用压缩空气，节约气源消耗，降低工作环境的噪音，特别适用于无尘间的环境要求； 8.模切主机采用成熟机座，稳定可靠。】
