基于气缸驱动连杆的轮胎对中单方器（对中机构）+动画
发布时间：2023-11-02
-
-
-
-
-
-
-
-
图纸描述

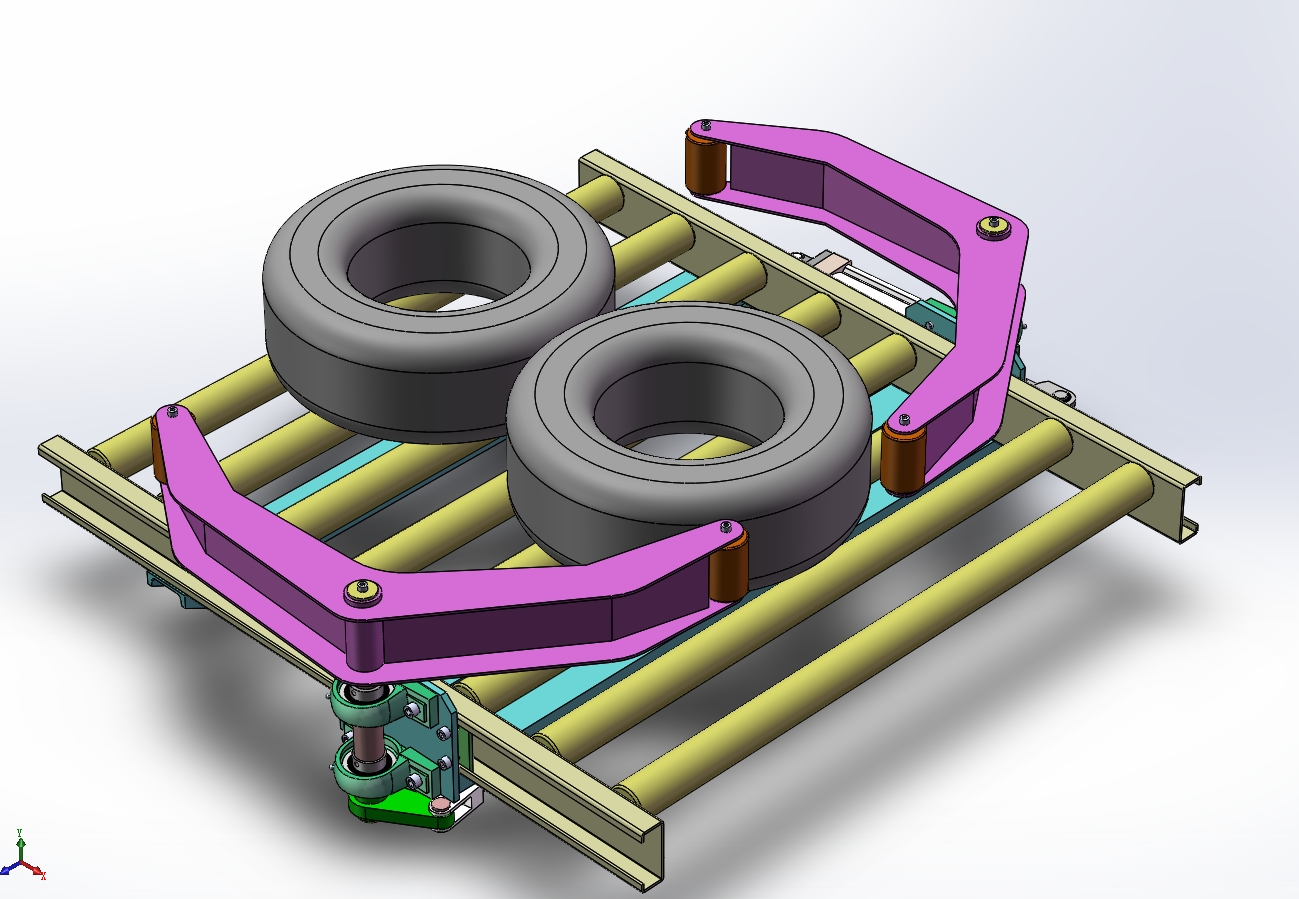

本模型为基于气缸驱动连杆的轮胎对中单方器（对中机构），轮胎对中单方器用于轮胎输送过程中，实现轮胎阻挡对中单放功能，由气缸组件、转轴、阻挡抱臂、Y型接头(正反牙各一）、连杆(正反牙）、摆臂等组成，通过气缸推动摆臂实现转轴转动，带动阻挡抱臂摆动。本模型建模精巧，含运动算例，可供大家参考！
