某企业锯切钻孔复合机（锯切机+钻孔机）

发布时间：2025-04-18


图纸描述

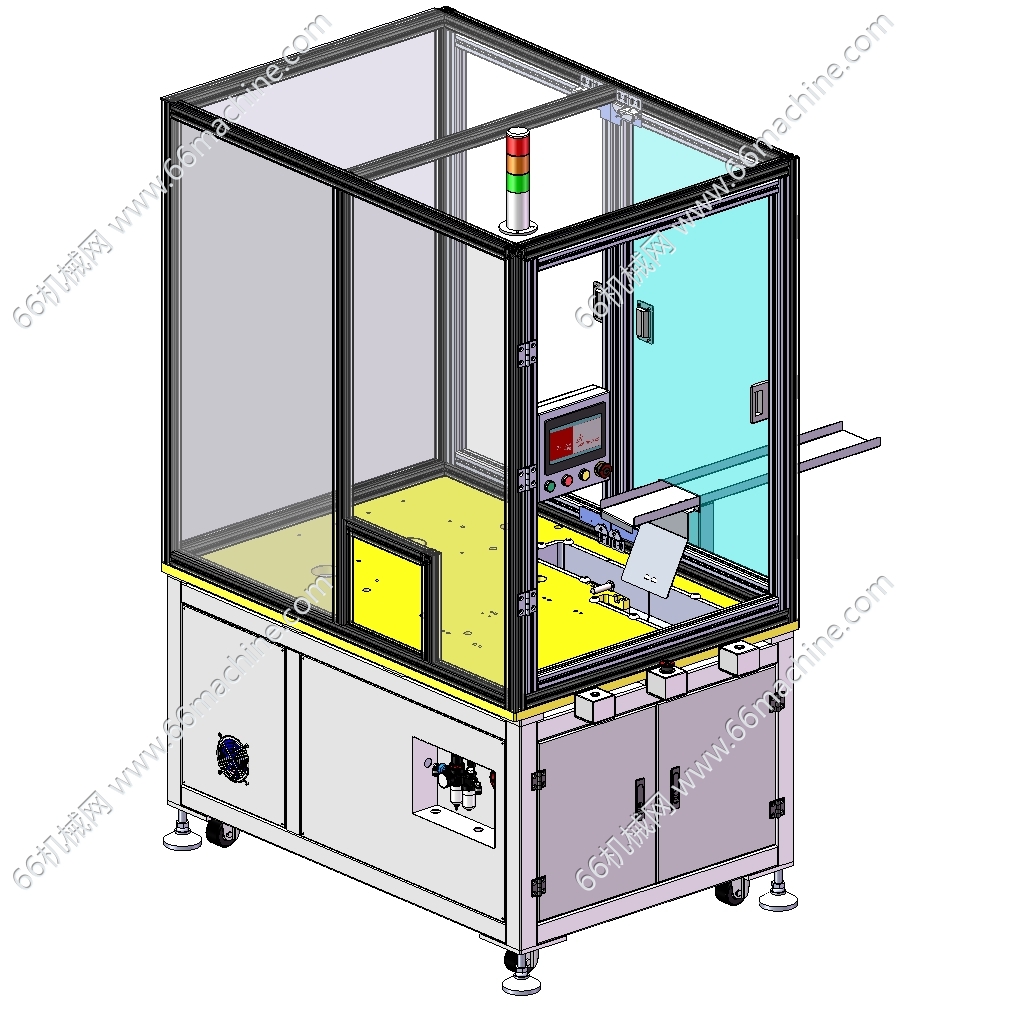

本模型为一种锯切钻孔复合机，可以同时实现长形型材不同角度锯切、钻孔，最后切断功能，改变以前锯切下料后CNC加工的工艺，极大提高了生产效率的同时能够保证一定的精度要求。本机同时装有3个锯片，其中2个锯片按不同角度锯切成形，第三个锯片切断型材，三个锯片采用一个动力，以降低成本及节省设备空间，另有一个动力头进行打孔，上下进给采用伺服丝杆机构，模拟CNC打孔时的抬刀下刀动作。型材压紧采用气动连杆机构，利用死点原理进行夹紧。经实际验证本机稳定可靠，满足了产品的效率提升和品质稳定的需求，并开创了铝合金型材加工工艺的新思路，可供大家参考！
