某企业导电泡棉贴合、检测、分料一体机【导电泡棉贴合机】

图纸描述

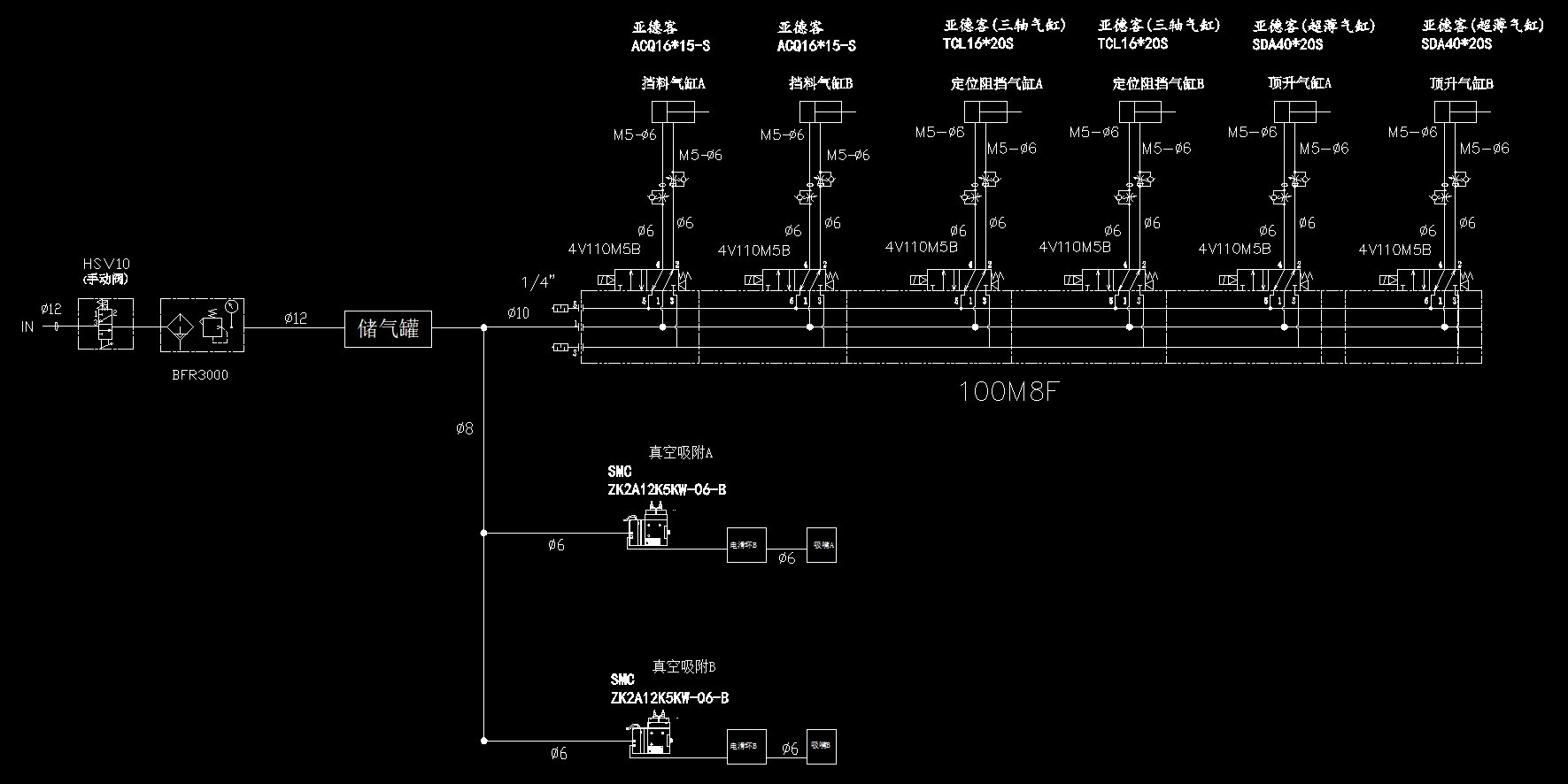

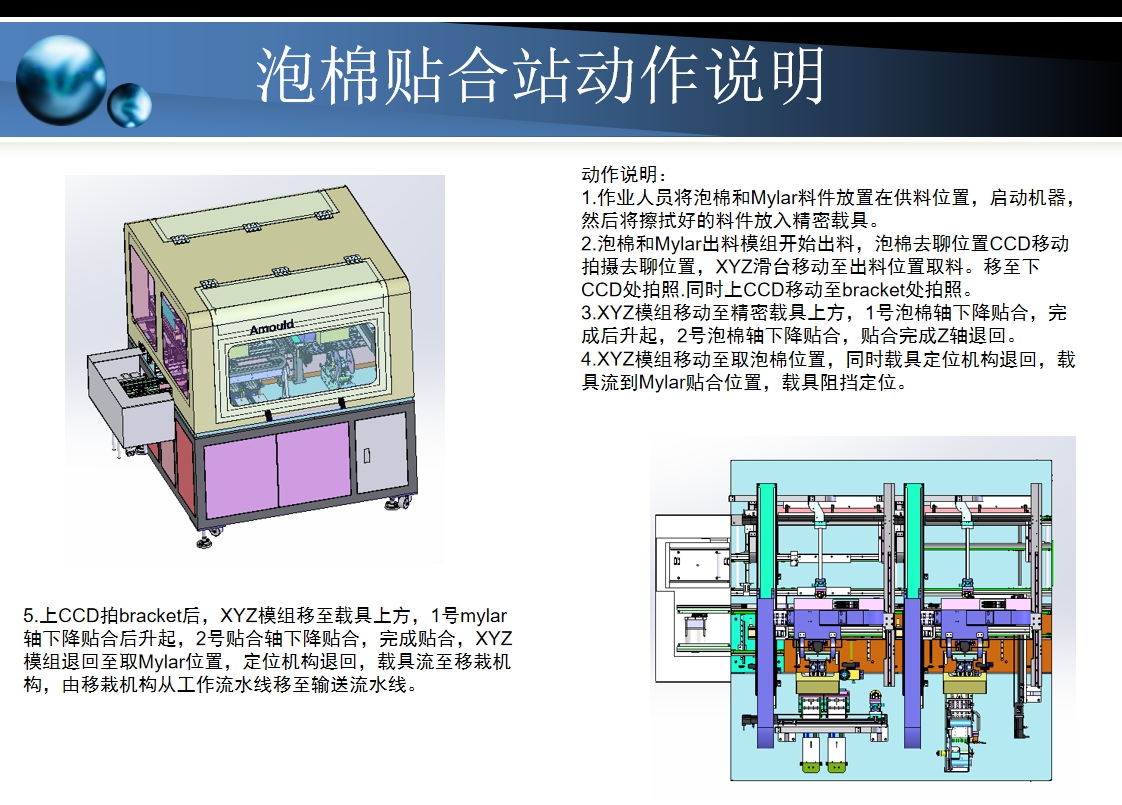

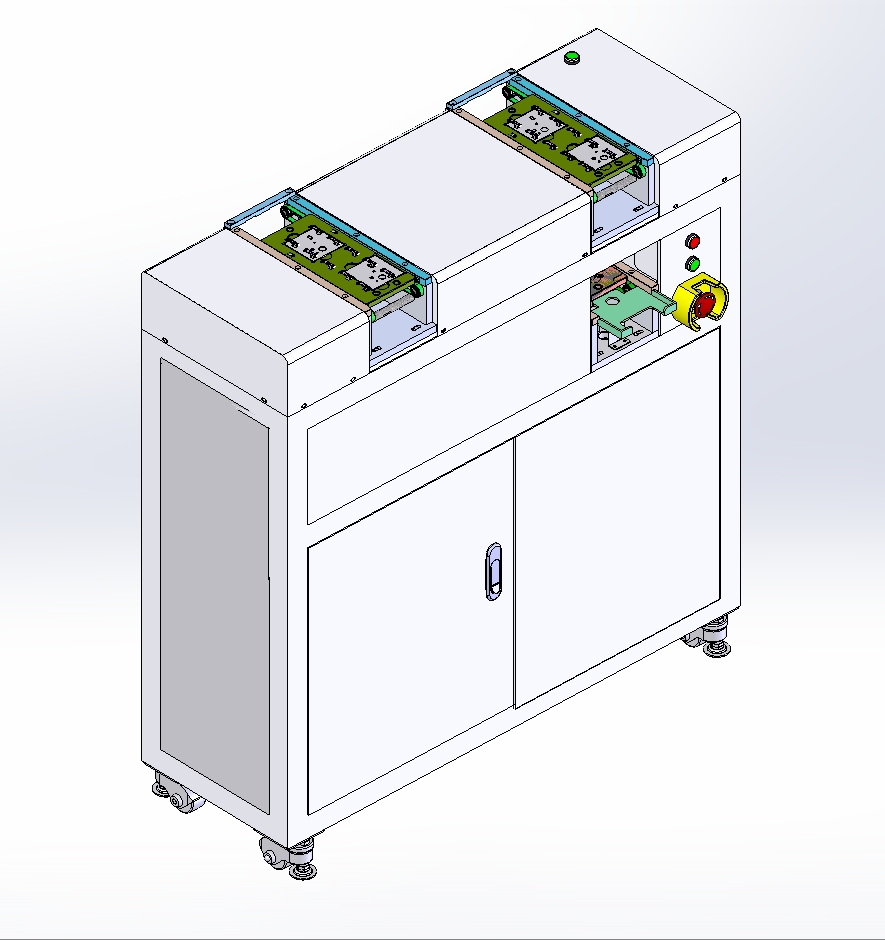

【企业模型，包含3D（x-t通用格式）、介绍方案PPT、各种气路图，可做参照，使用时可自行编辑，存在装配干涉，仅供专业技术人员参考学习之用！】 本设备为某企业导电泡棉贴合、检测、分料一体机，主要由入料输送线、贴合站模块、分料站模块等组成，主要用于自动贴合泡棉和Mylar（麦拉：一种聚酯薄膜的商标），自动保压，自动检测贴合OK&NG，自动分料入Tray。泡棉贴合站动作流程：作业人员将泡棉和Mylar料件放置在供料位置，启动机器，然后将擦拭好的料件放入精密载具——泡棉和Mylar出料模组开始出料，泡棉去聊位置CCD移动拍摄去聊位置，XYZ滑台移动至出料位置取料。移至下CCD处拍照.同时上CCD移动至bracket处拍照——XYZ模组移动至精密载具上方，1号泡棉轴下降贴合，完成后升起，2号泡棉轴下降贴合，贴合完成Z轴退回——XYZ模组移动至取泡棉位置，同时载具定位机构退回，载具流到Mylar贴合位置，载具阻挡定位——上CCD拍bracket后，XYZ模组移至载具上方，1号mylar轴下降贴合后升起，2号贴合轴下降贴合，完成贴合，XYZ模组退回至取Mylar位置，定位机构退回，载具流至移栽机构，由移栽机构从工作流水线移至输送流水线。资料包含3D、介绍方案、各种气路图，为专业人员设计，仅供专业技术人员参考学习之用！
