某企业胶壳插端子机3D+工程图
发布时间：2025-06-27
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

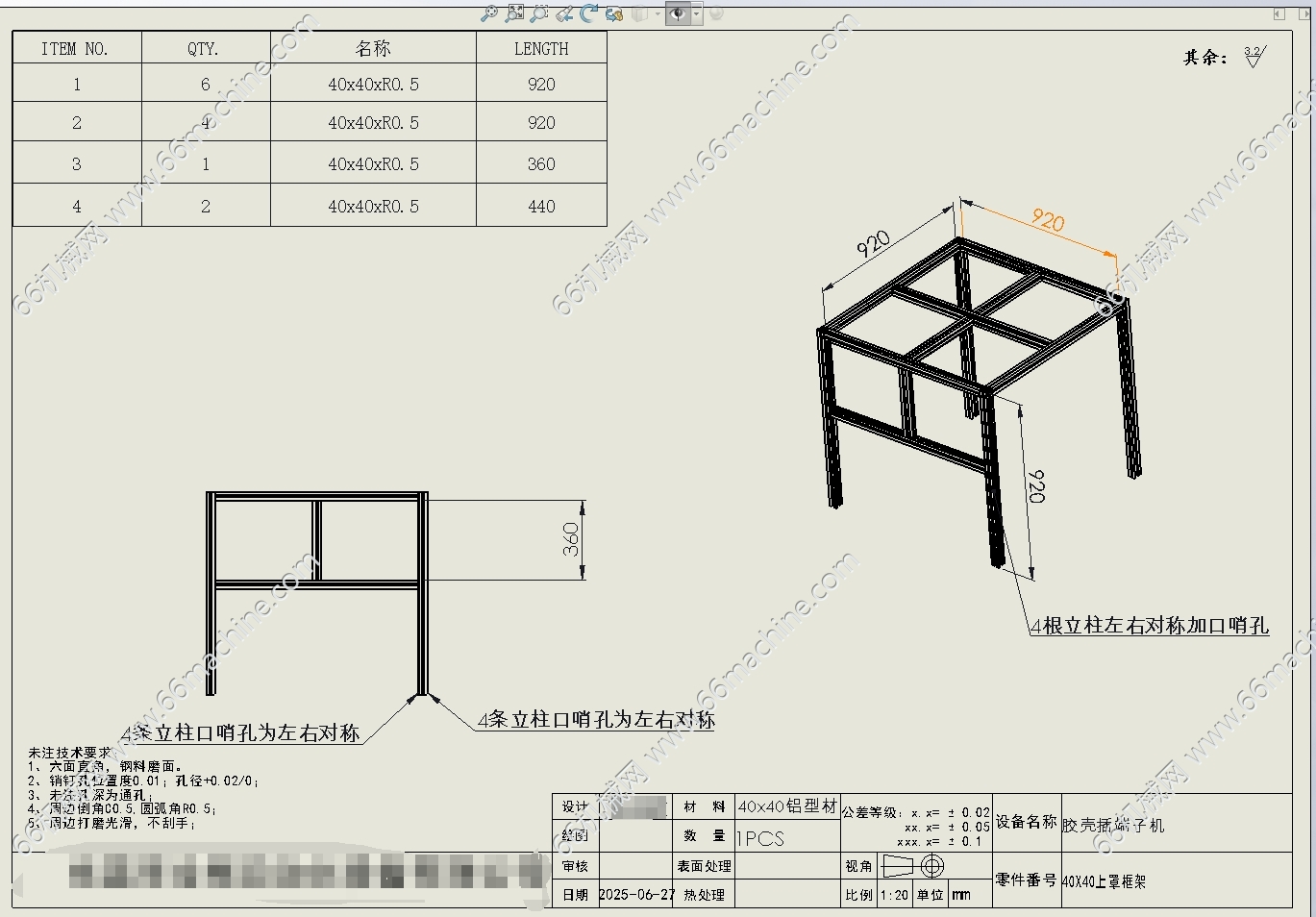

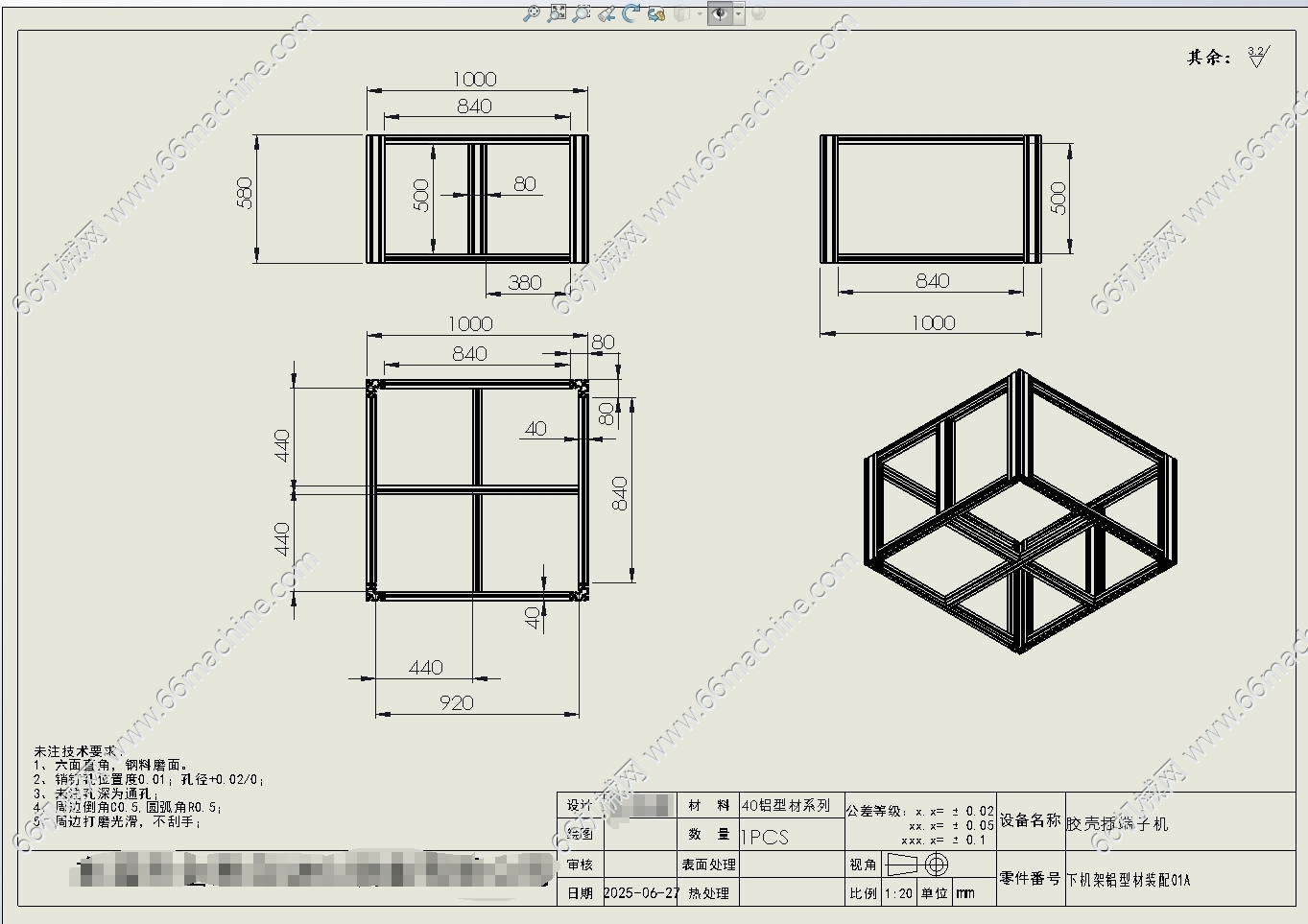

【企业模型，含工程图，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】

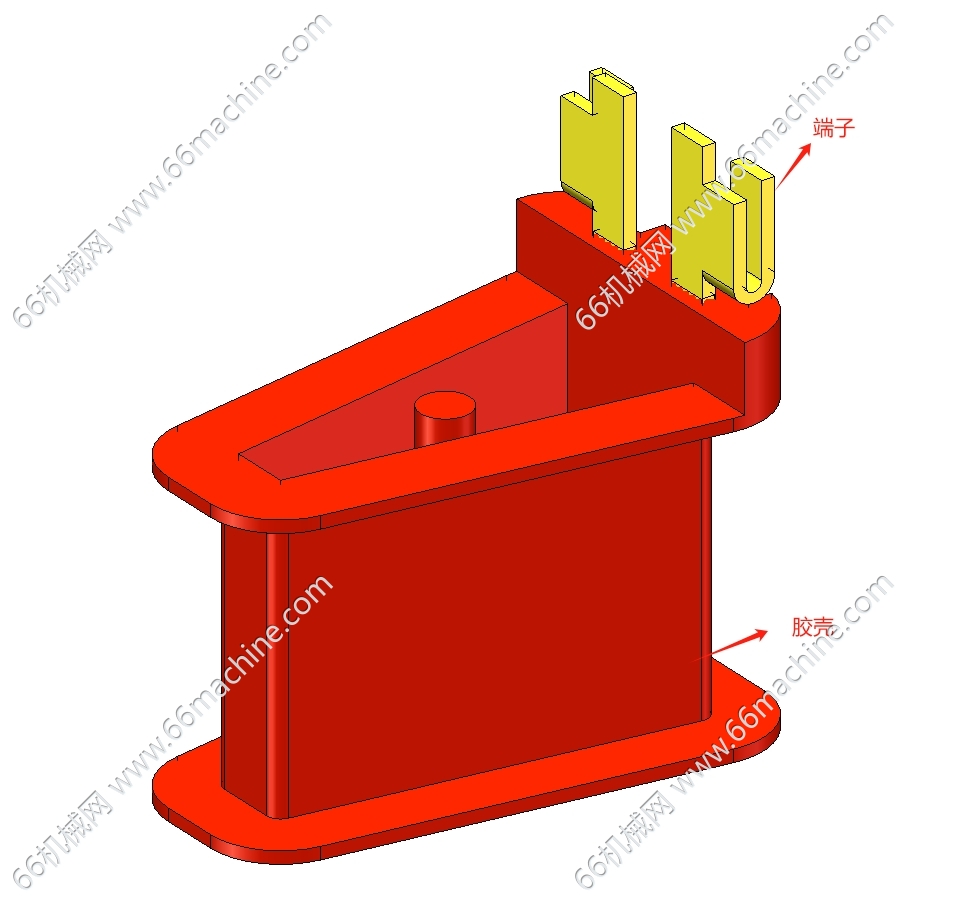

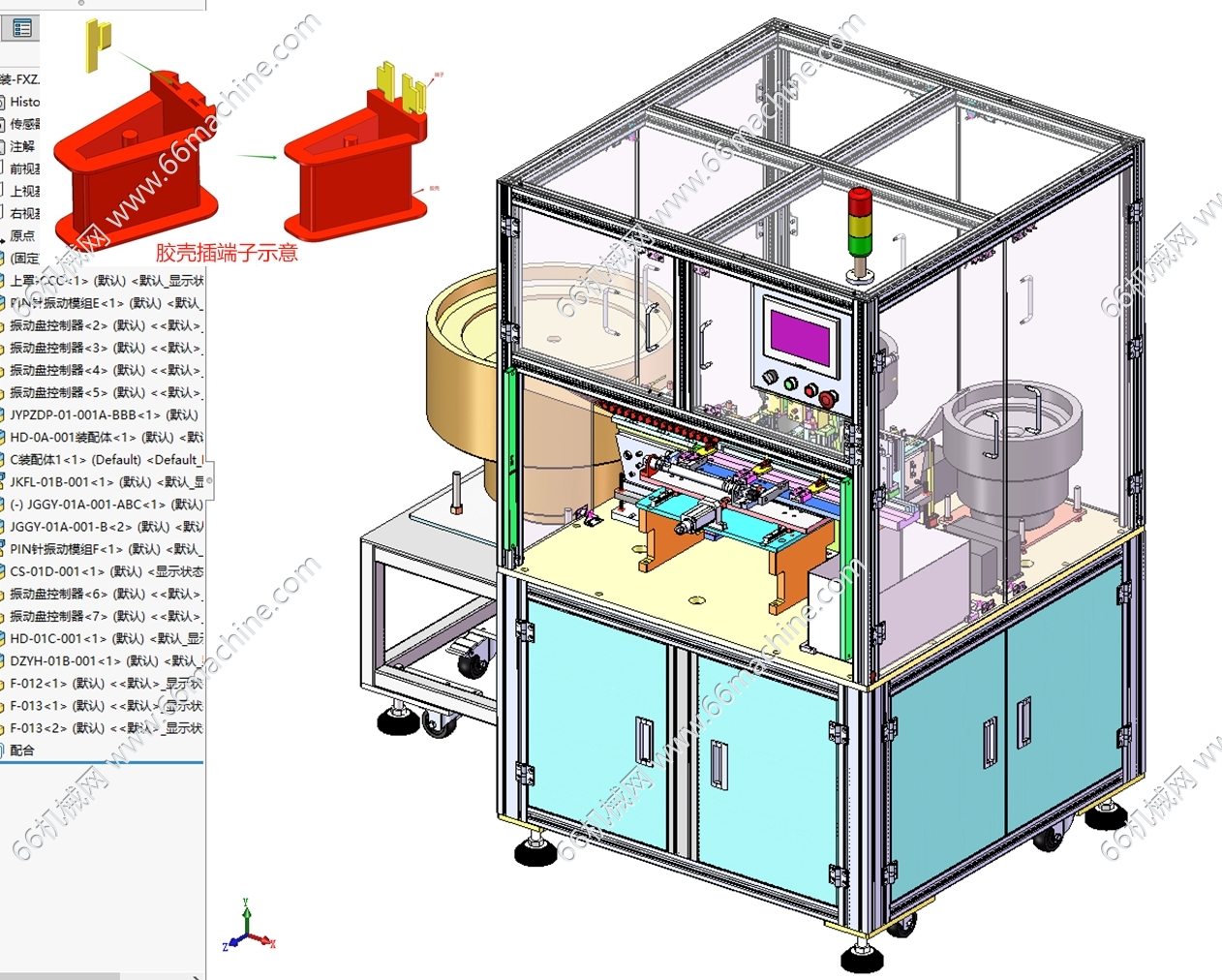

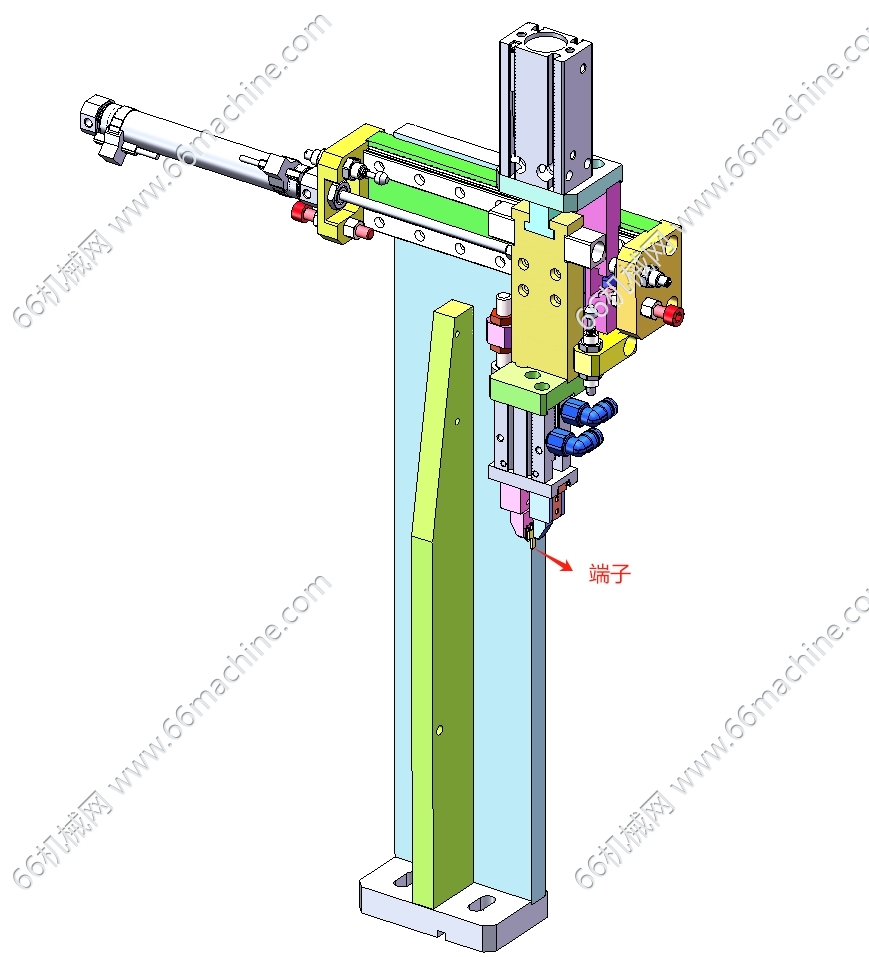

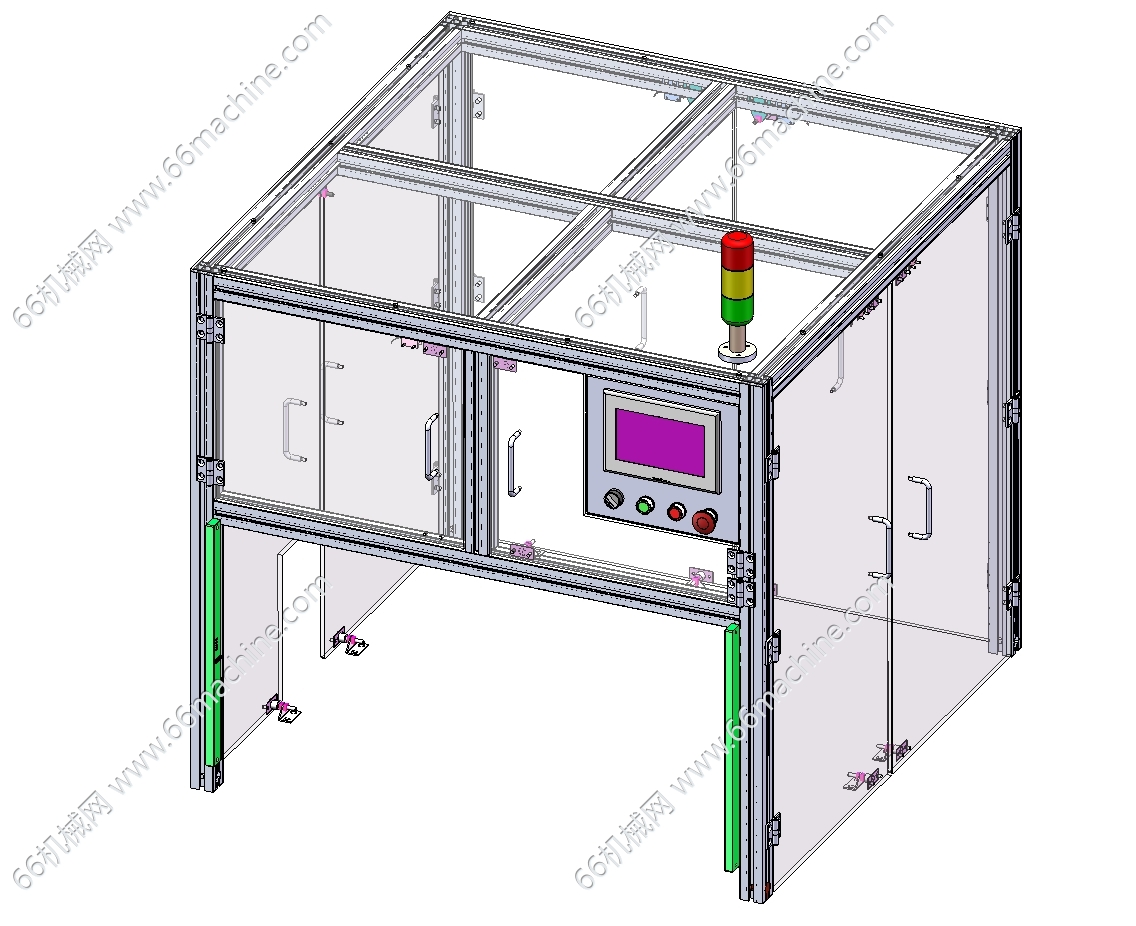

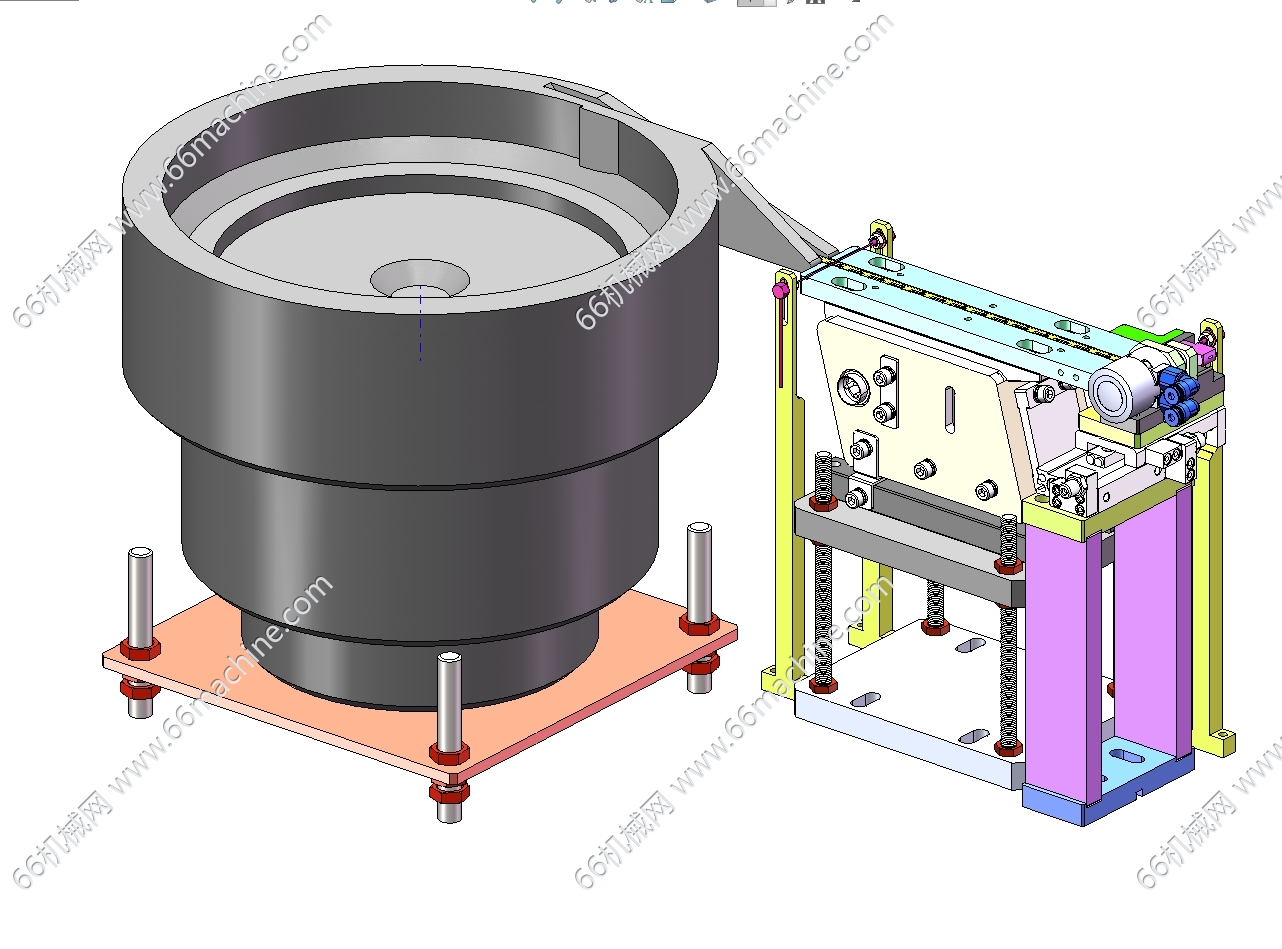

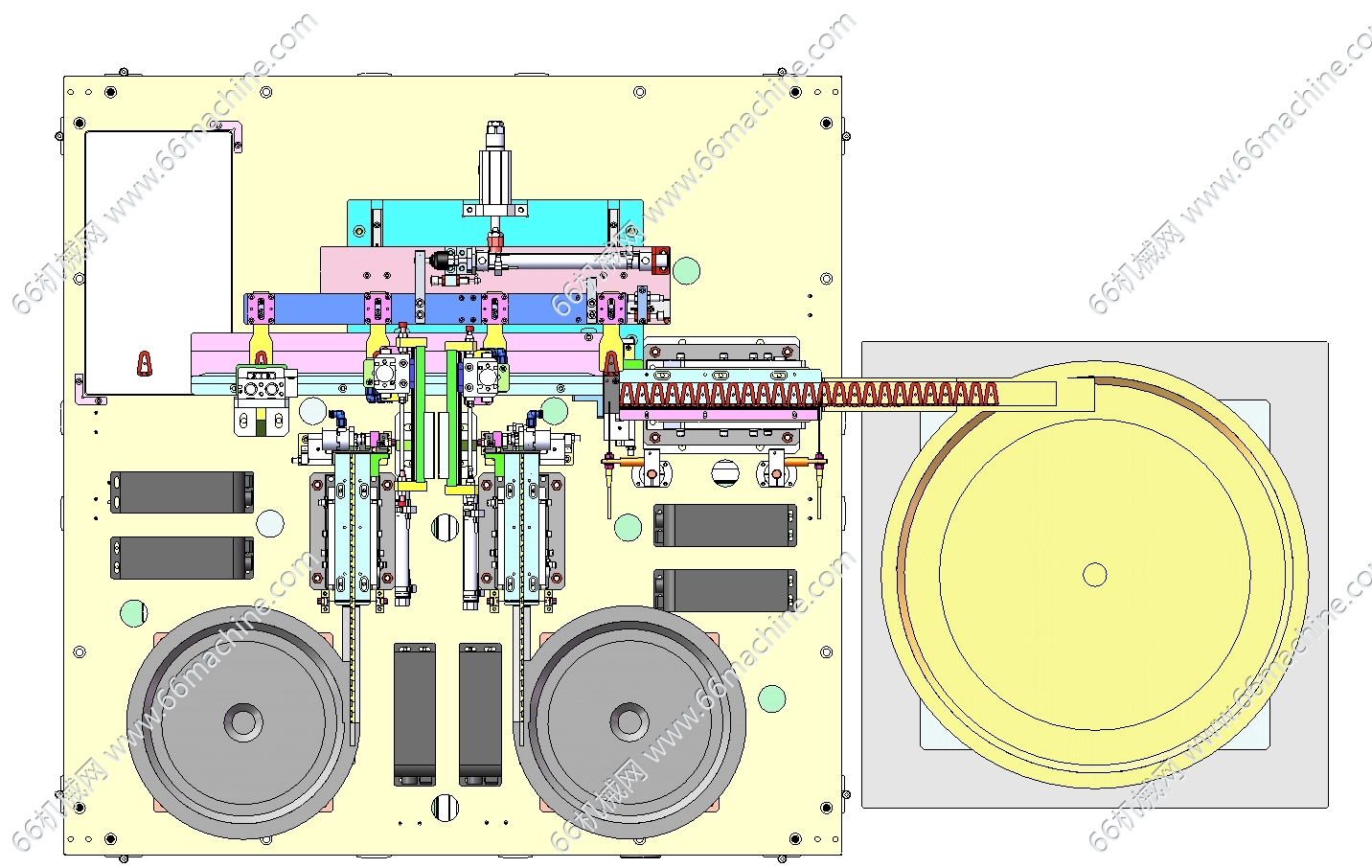

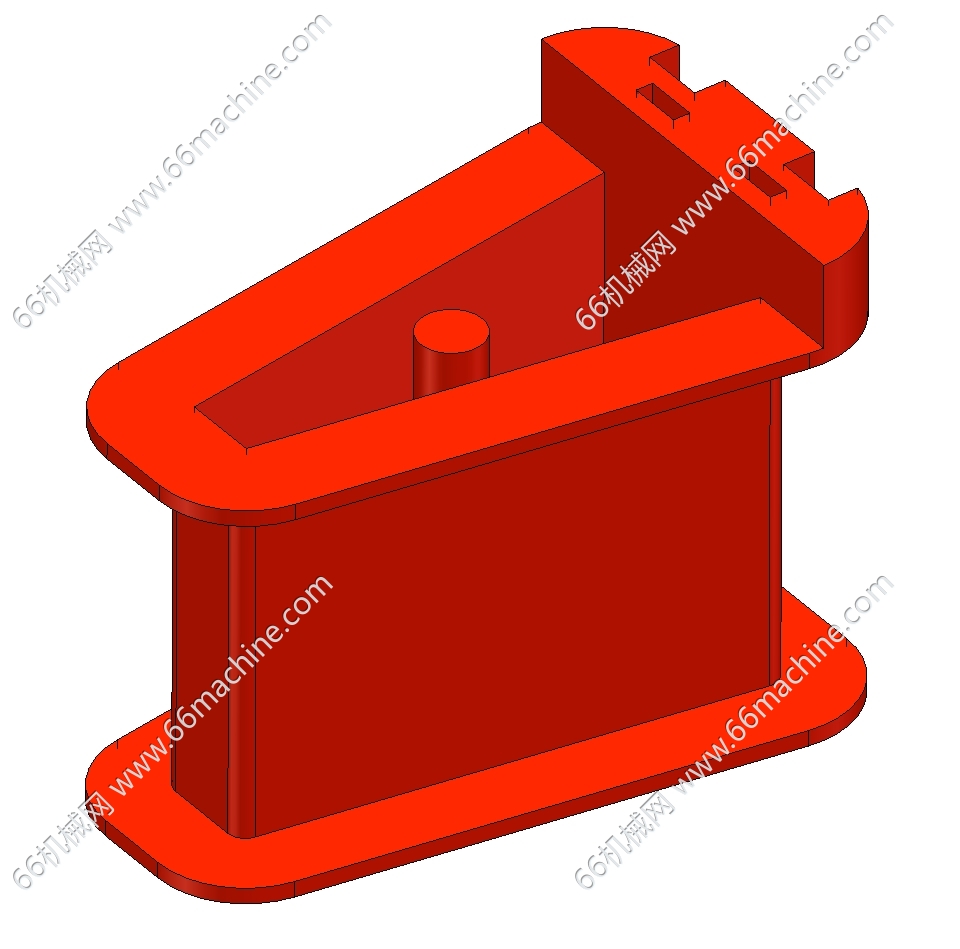

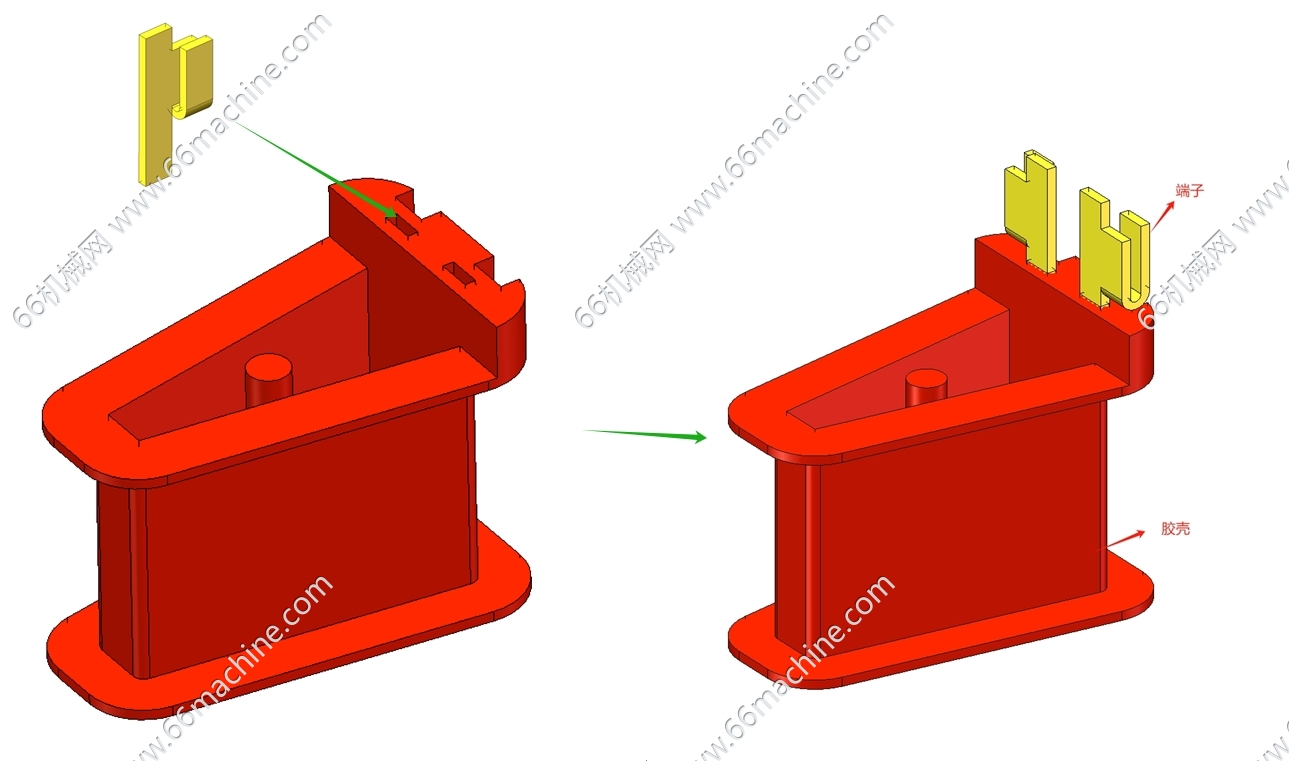

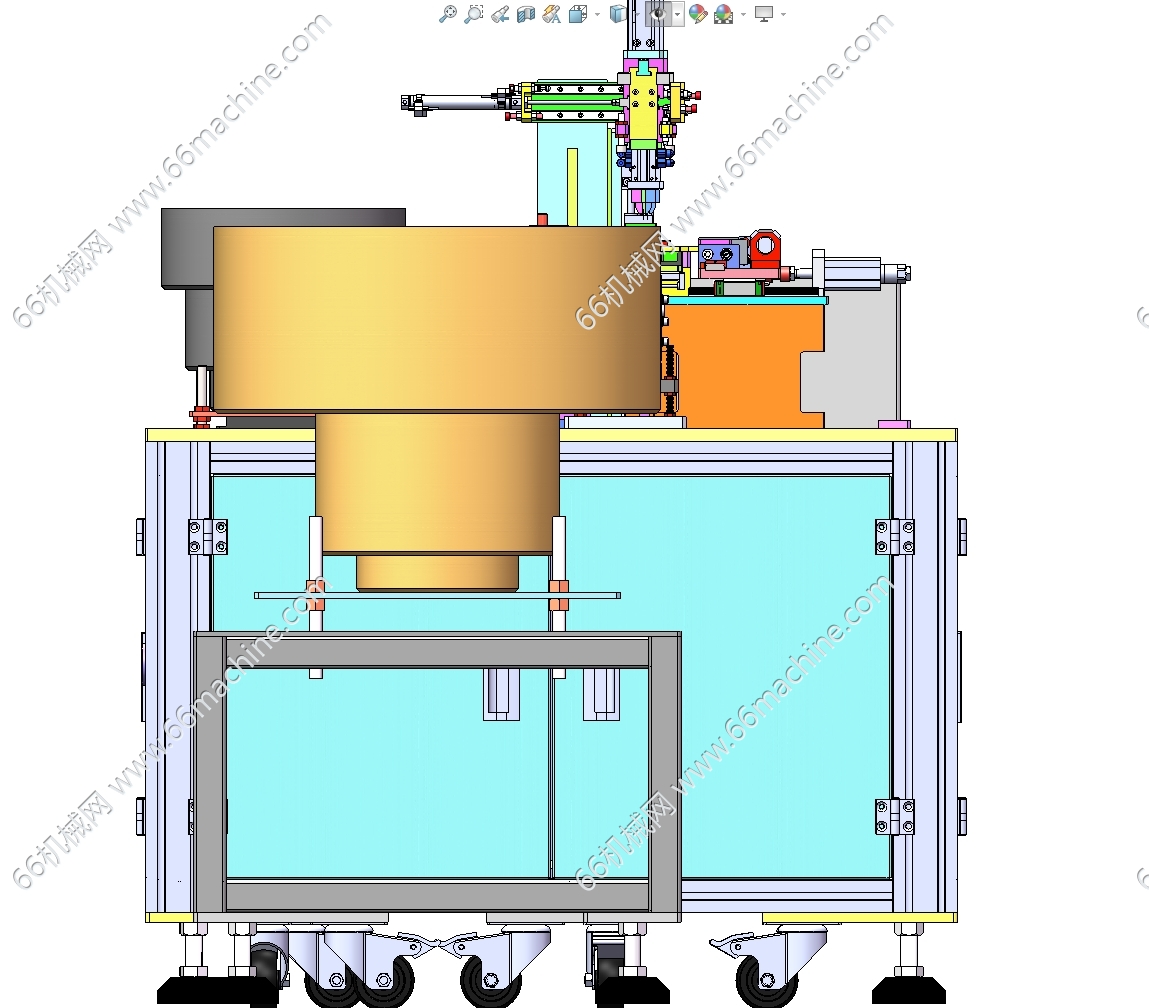

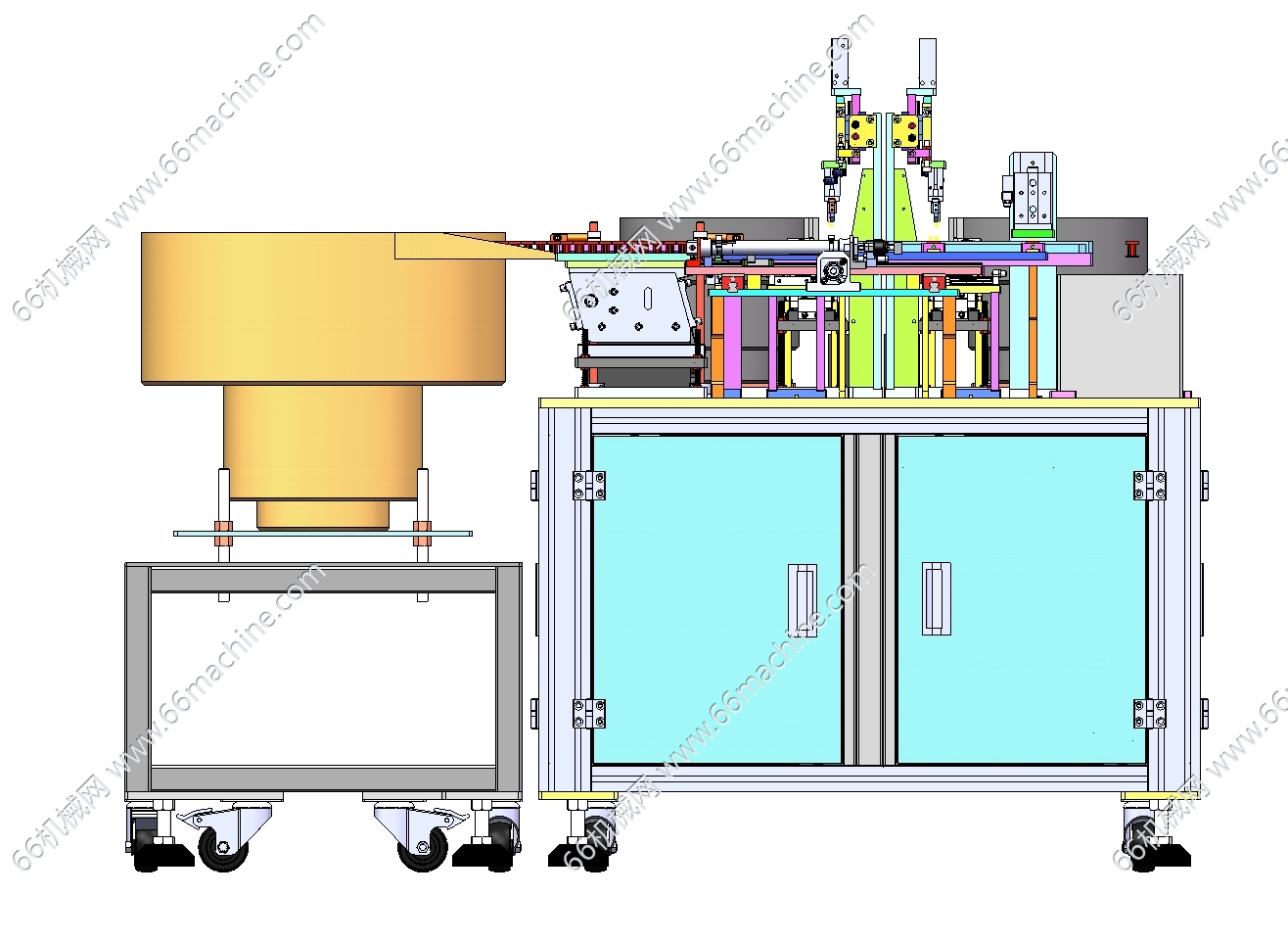

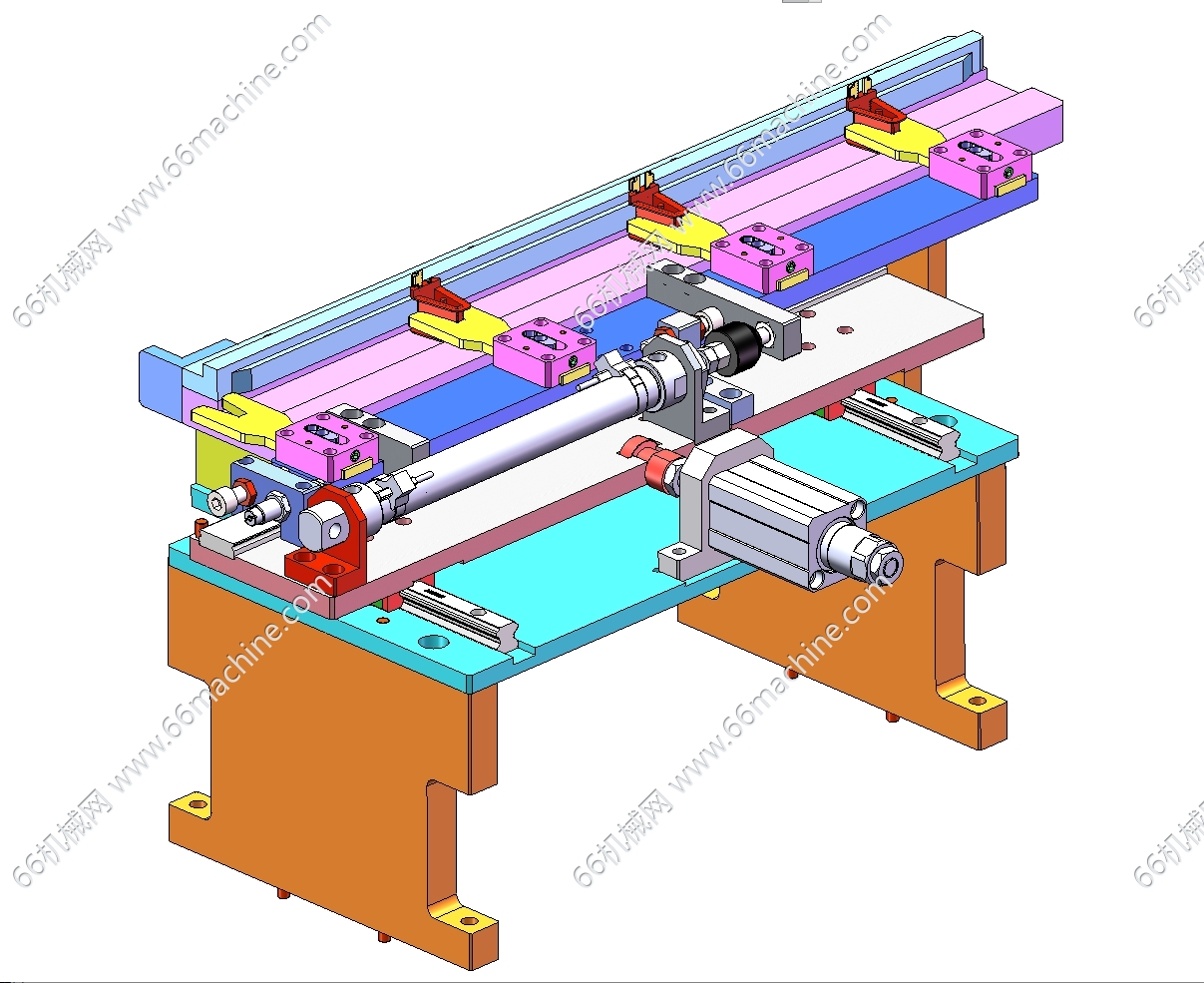

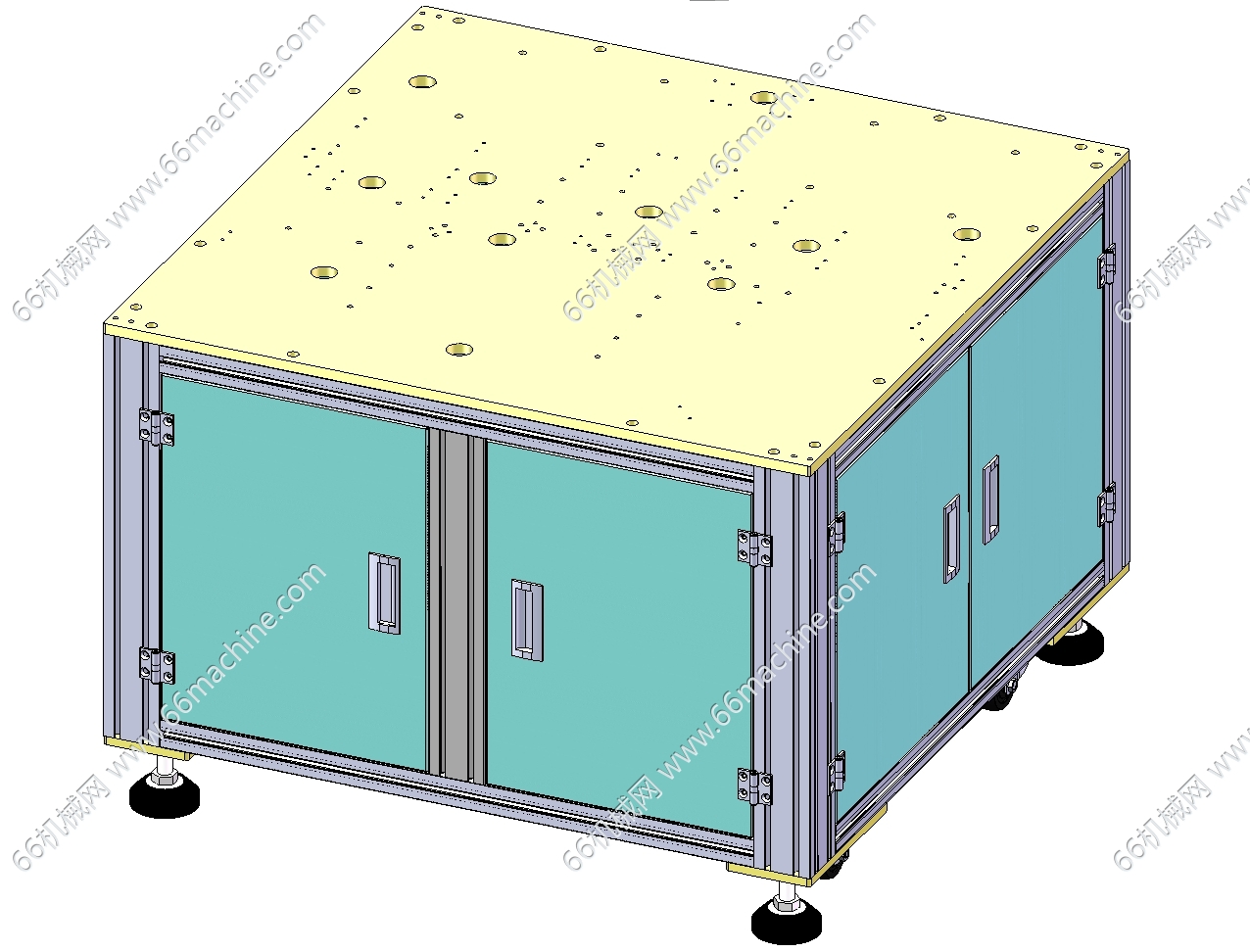

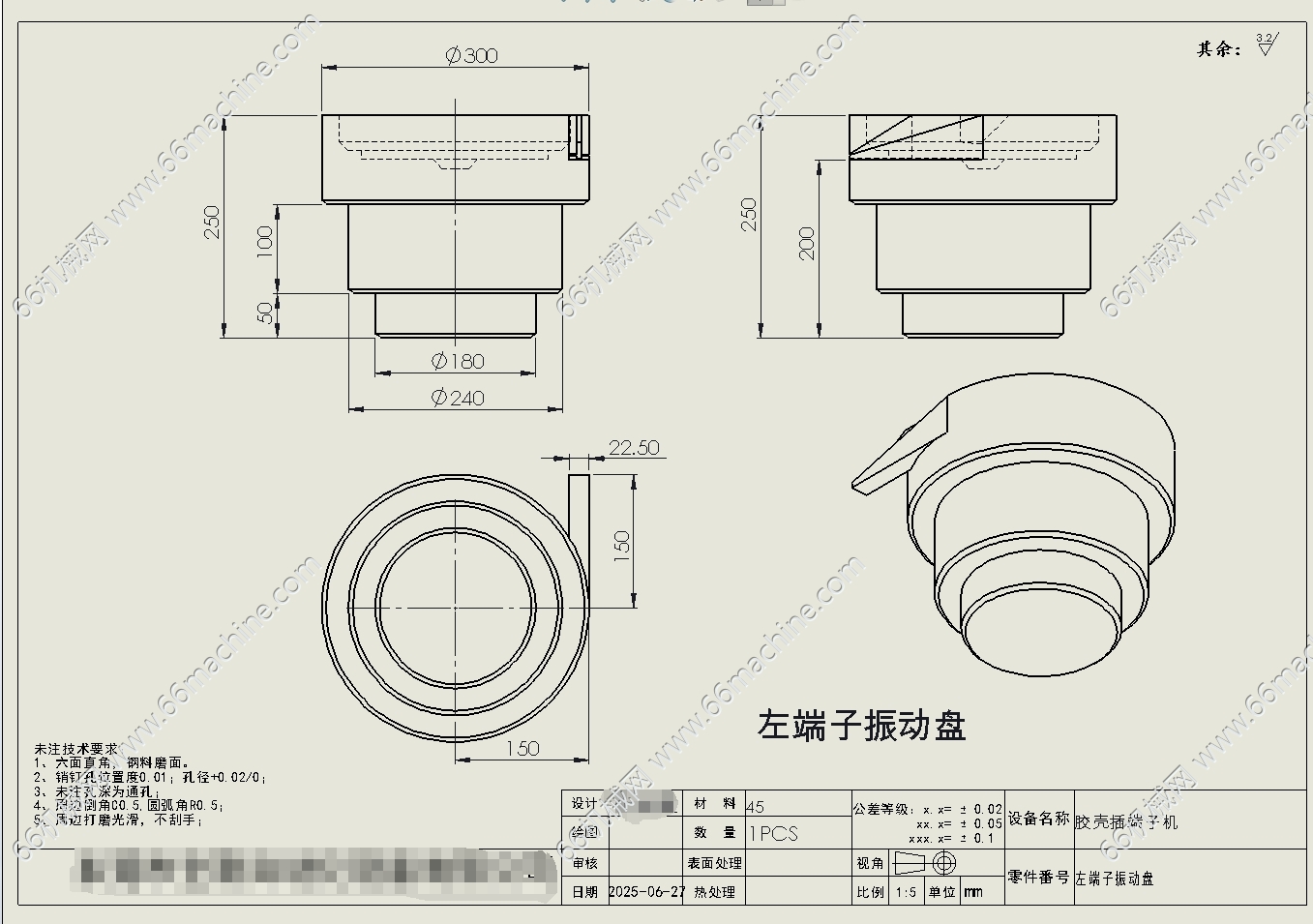

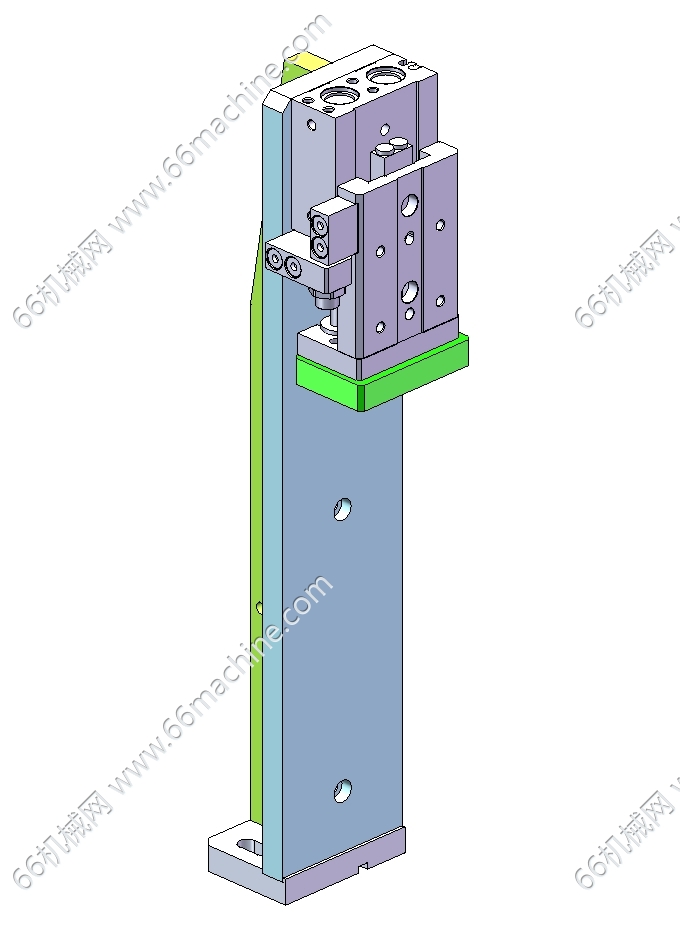

本设备为某企业胶壳自动插端子机，主要由机架、机罩、振动盘模组、端子夹取机械手、四工位卡爪气动移送模组及气动压装模组等组成，胶壳及端子采用振动盘自动上料，端子经过夹取机械手移送至胶壳上的插件位进行预装，然后移送至气动压装位进行压装插入，本模型建模精巧，为专业人员设计，可供大家参考！
