自动焊后电池翻面机
发布时间：2026-05-08
-
-
-
-
-
-
-
图纸描述

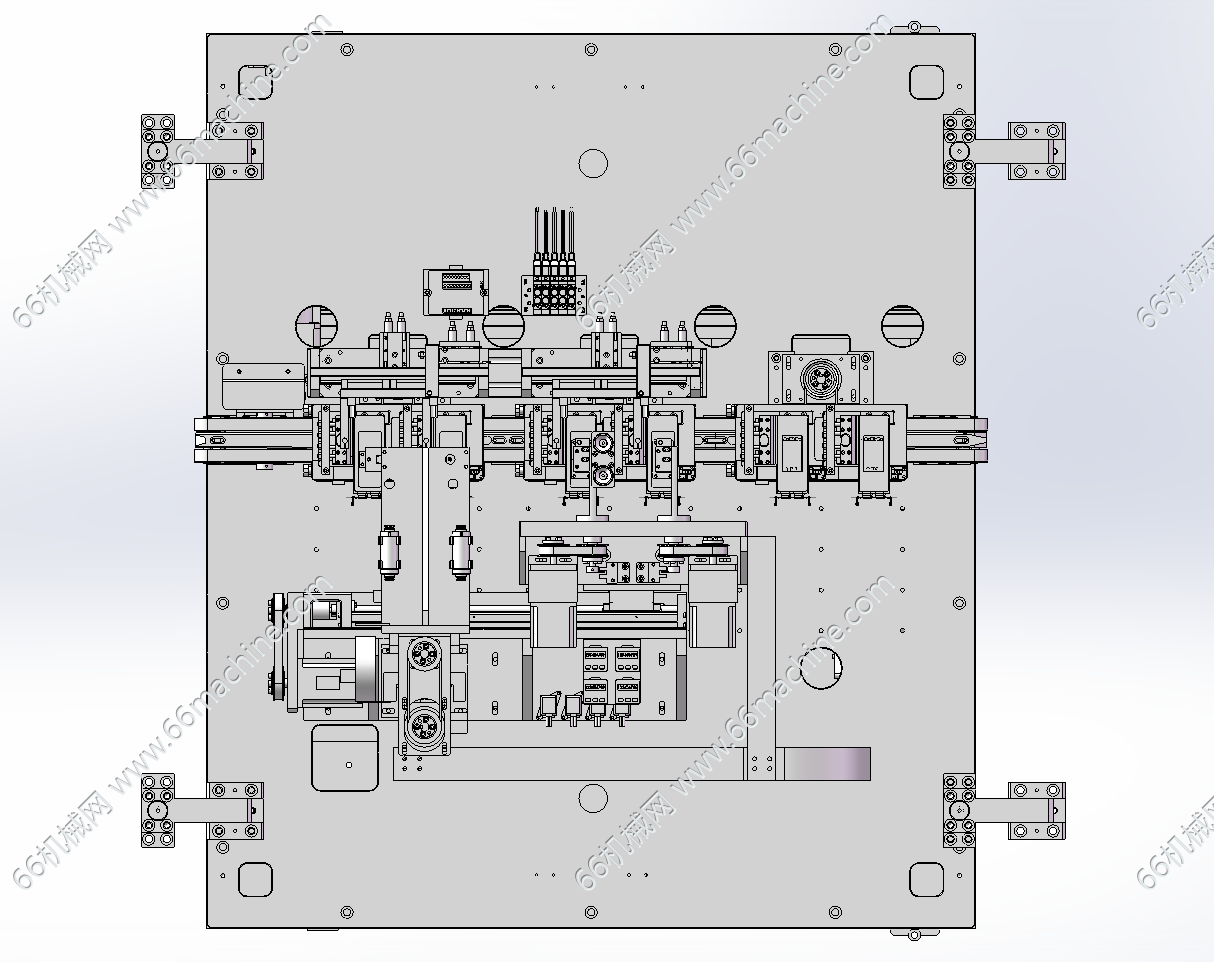

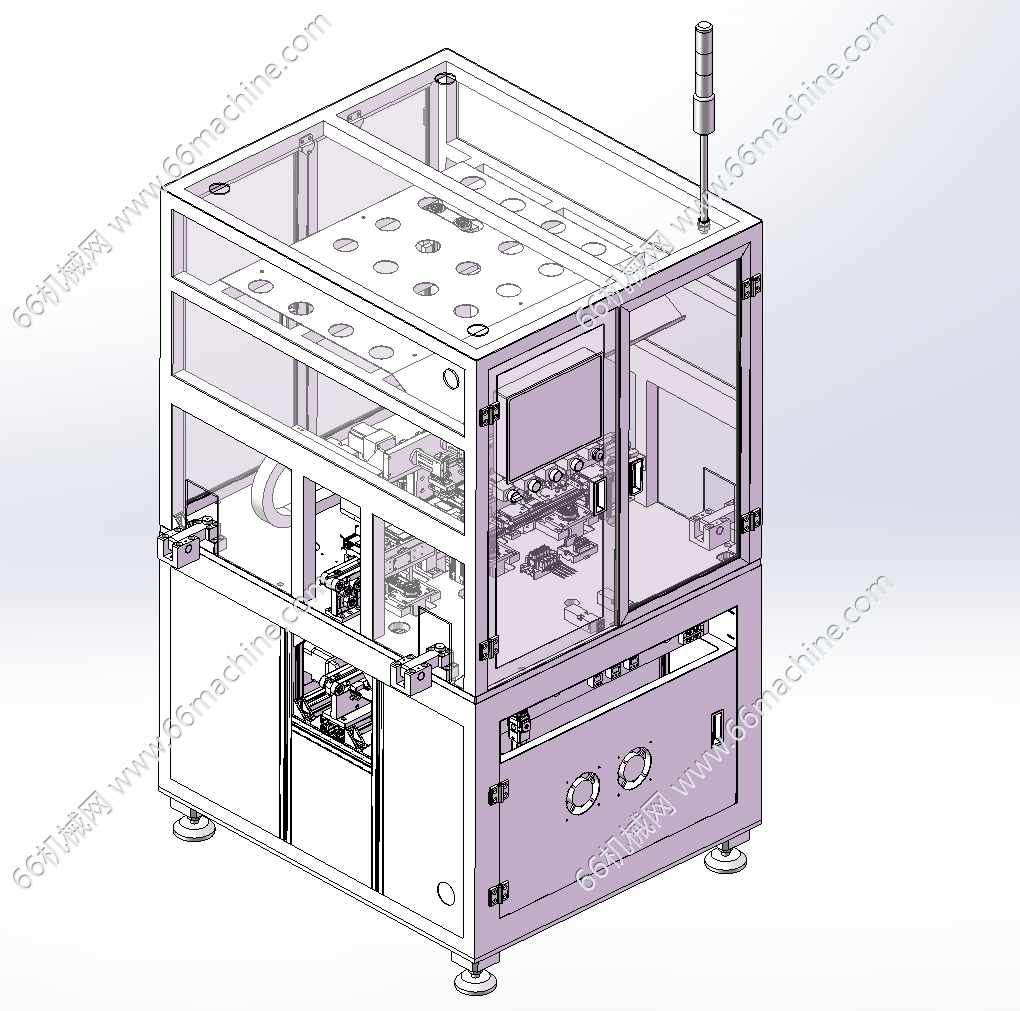

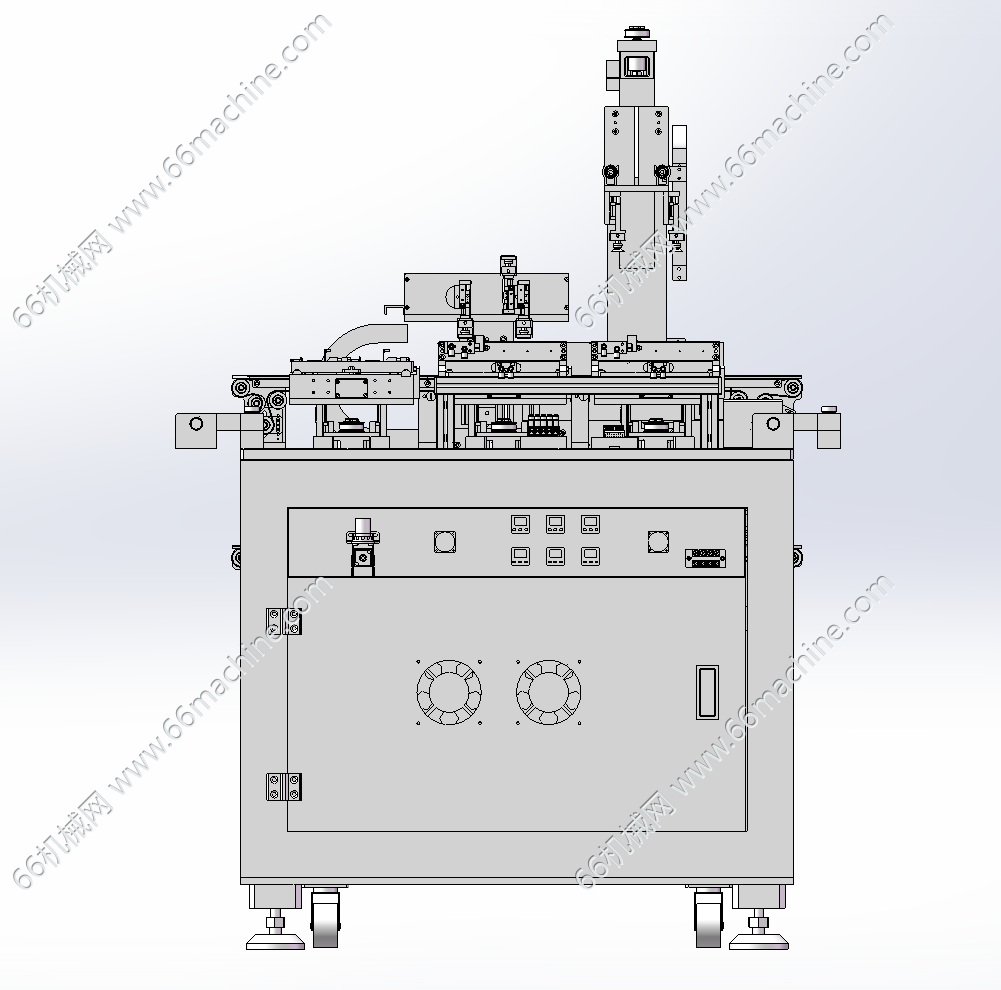

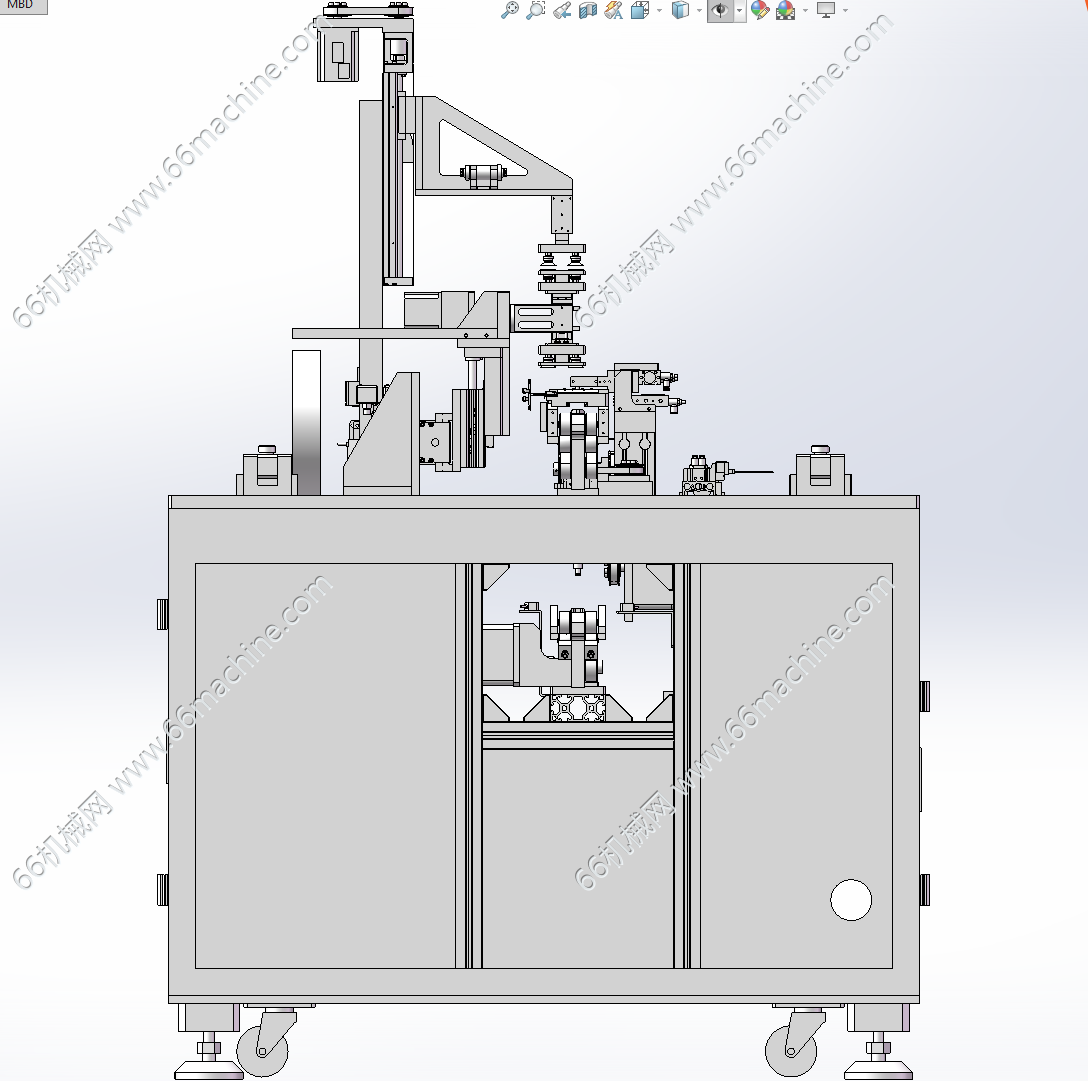

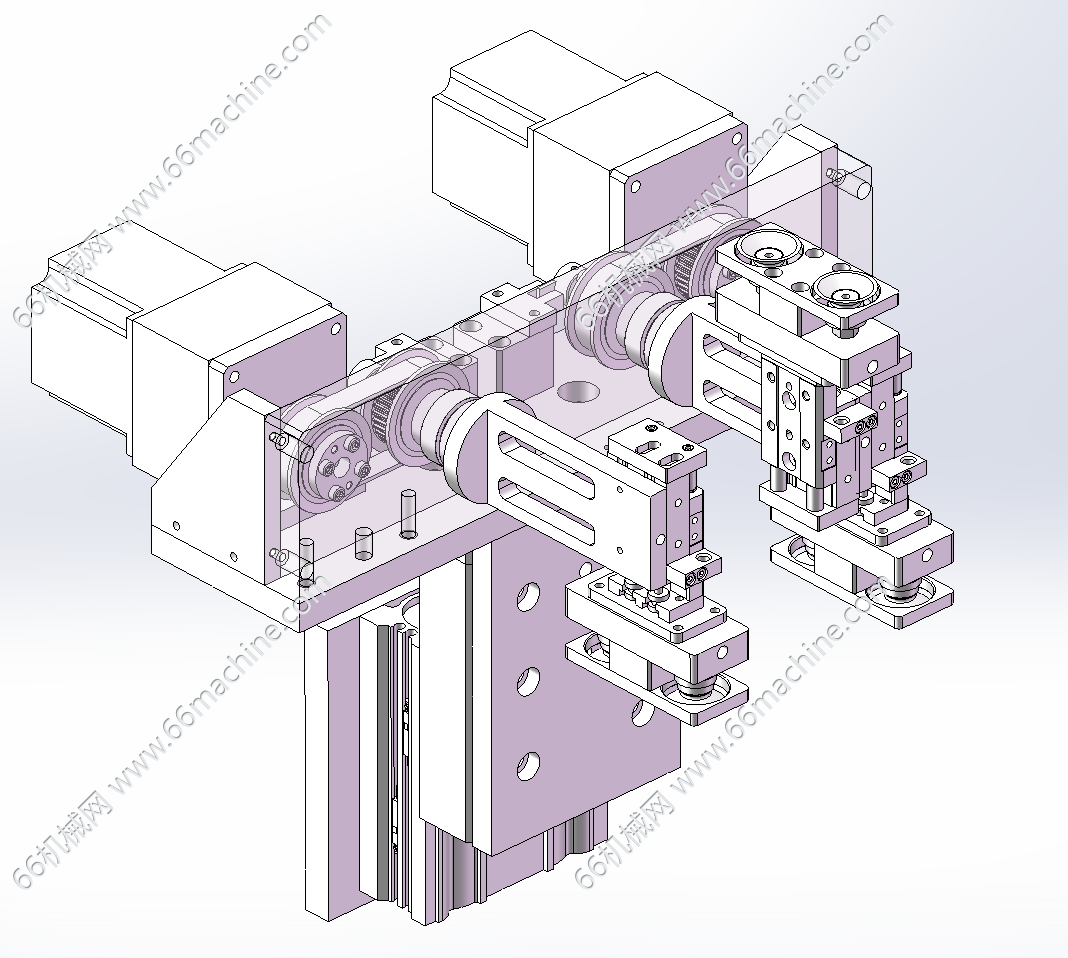

本模型为自动焊后电池翻面机，动作包括电池串输送机构、电池串翻转机构。电池片焊接成电池串后，需将电池串翻面后经传输按照一定的规律放置在组件玻璃上再进行组件后道工艺生产。设备主要结构介绍：电池串翻转机构上方转动安装有吸嘴支架，吸嘴支架两端分别滑动安装于前置固定架和后置固定架，吸嘴支架上横向平行固定有若干用于吸附电池串的上排吸嘴，吸嘴支架一侧设有用于驱动吸嘴支架分度旋转180°旋转气缸。
