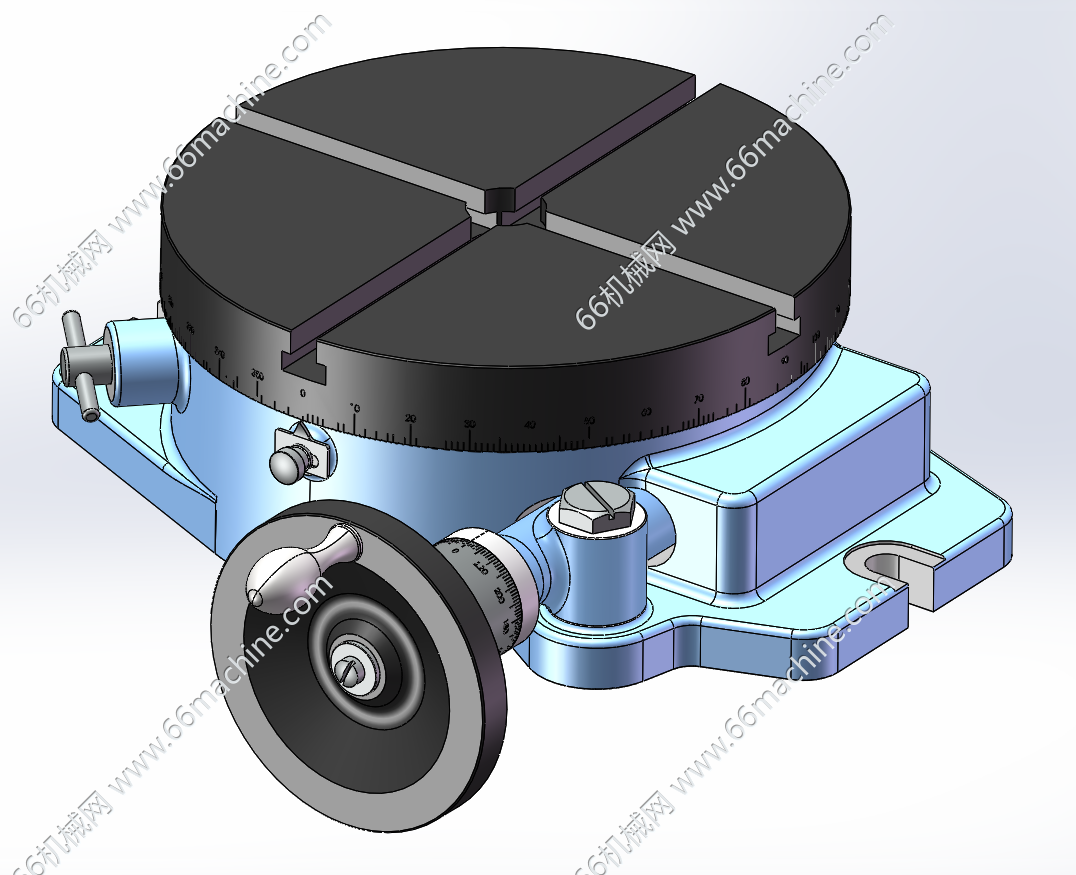

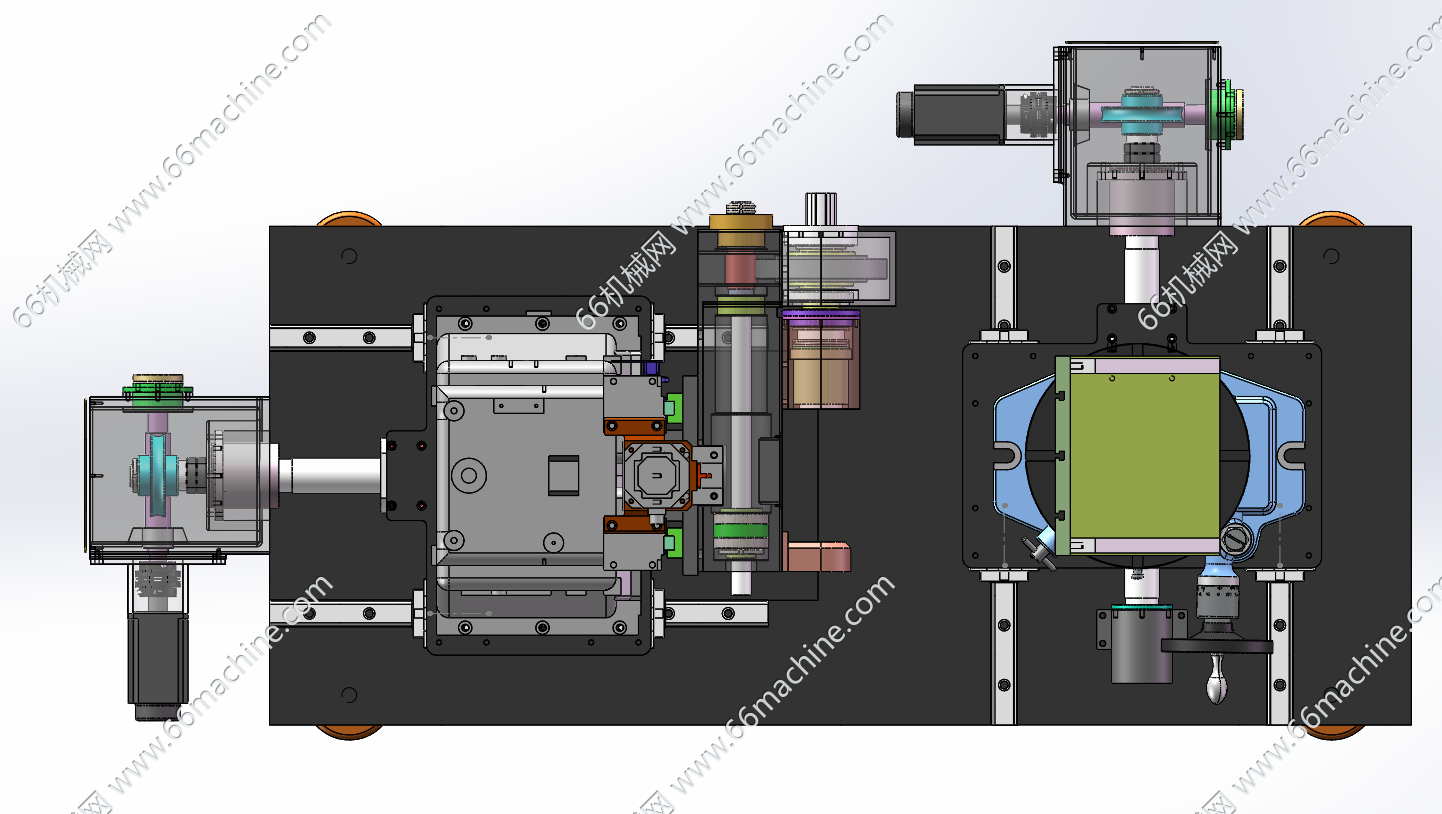

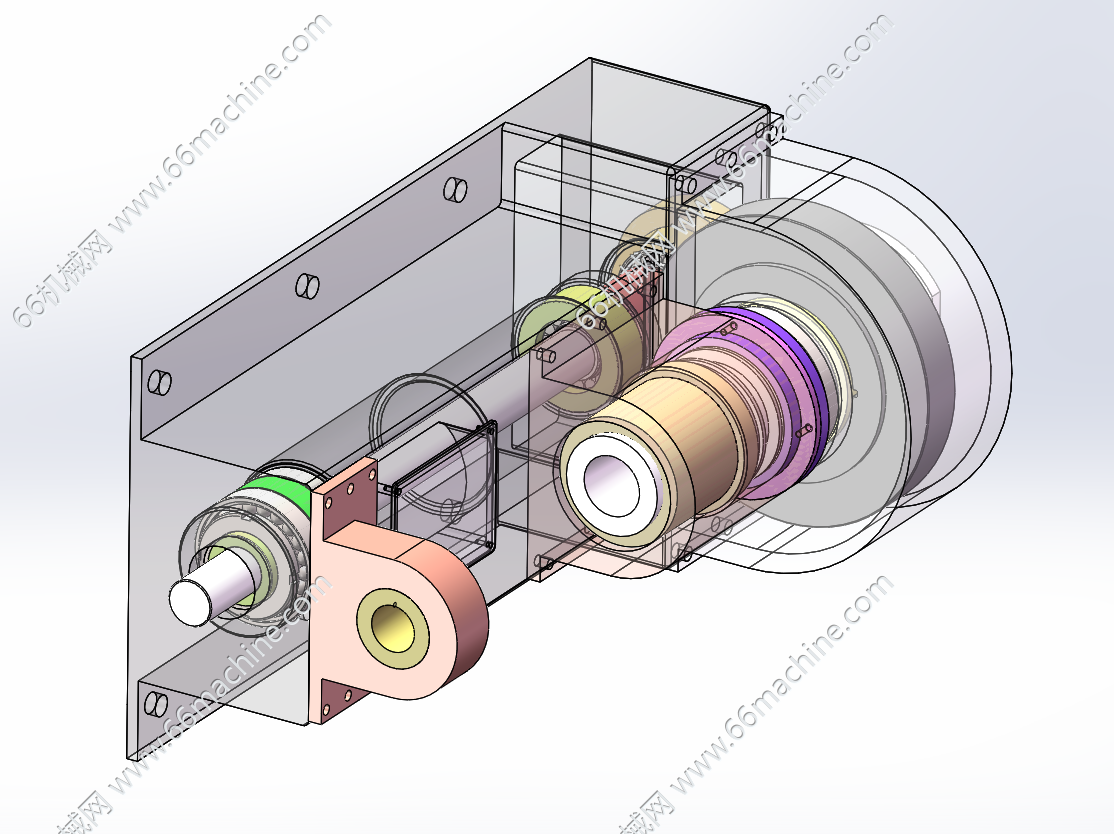

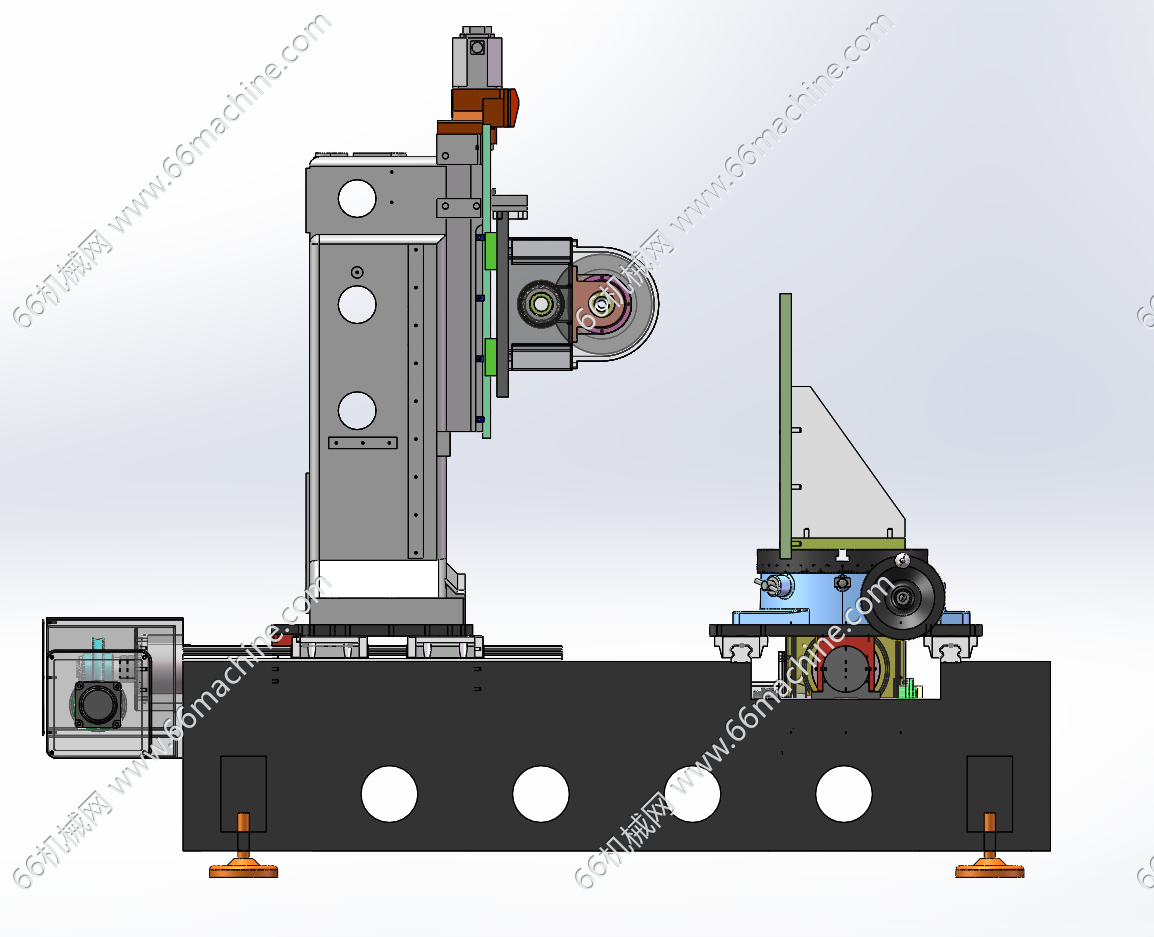

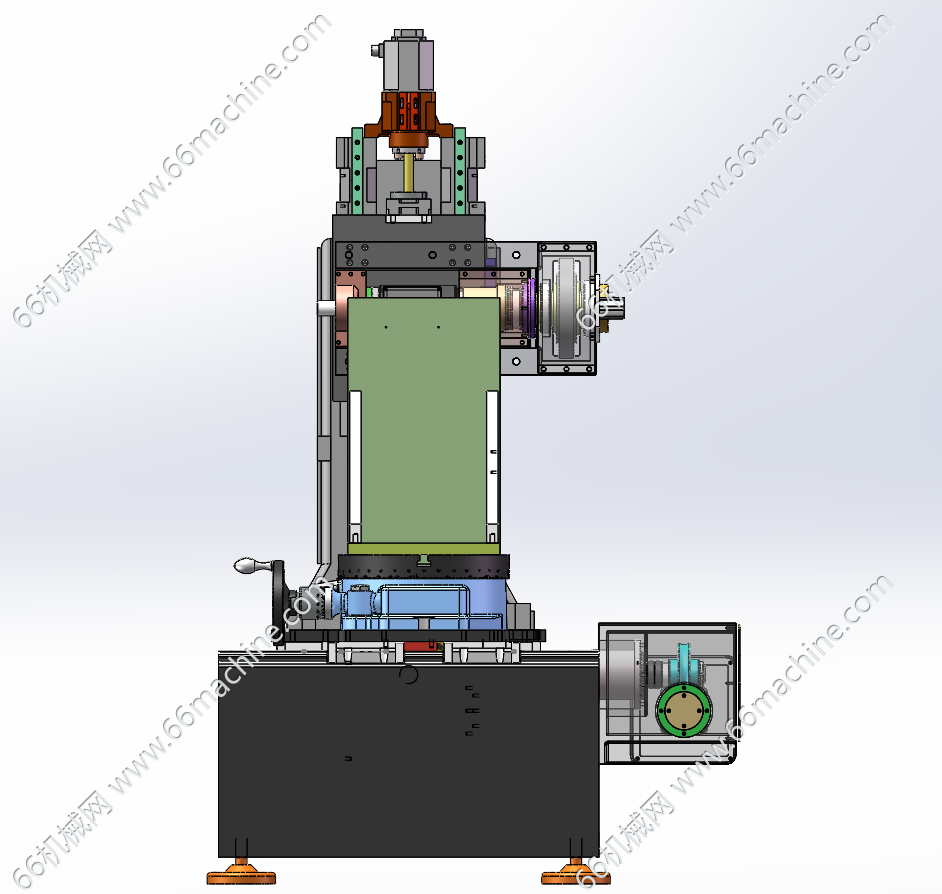

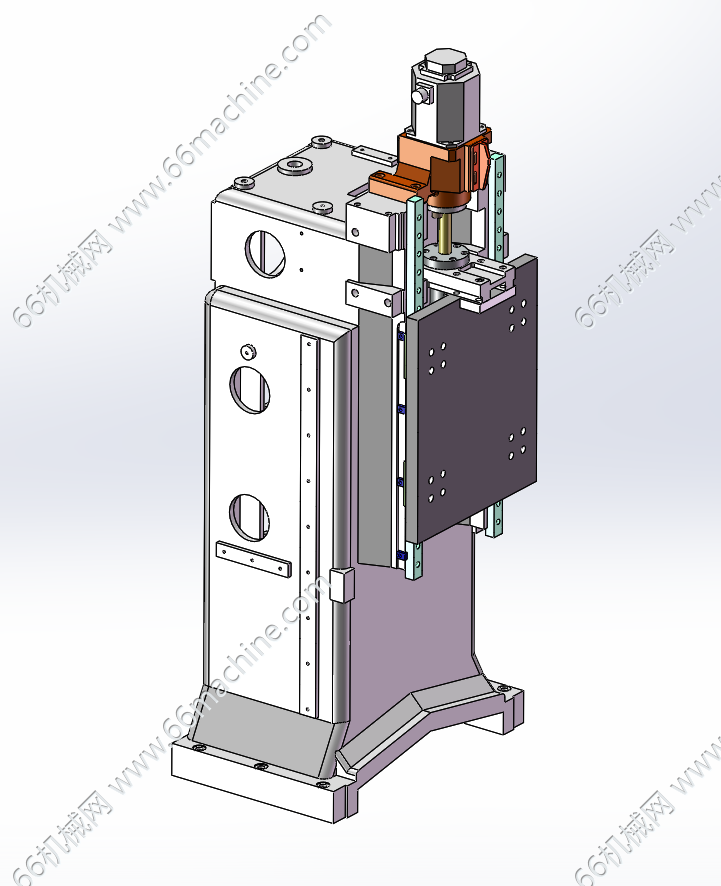

该模型为三轴磨齿机，是针对“小型弧齿锥齿轮蜗杆砂轮磨齿机设计”的课程设计，其中拥有常见的机床床身结构、直线导轨、电机联轴器、丝杆、齿轮蜗杆等传动结构。其中刀架结构可进行参数编辑。水平X、Y轴采用伺服电机+齿轮蜗杆+滚珠丝杆形式； 竖直Z轴采用伺服电机+滚珠丝杆+联轴器形式；旋转P轴采用手轮+分度台形式。
朝花夕拾啊
图纸ID: 315092070400398987
图纸格式：SLDASM、SLDPRT、sldprt、sldasm
图纸版本：Solidworks2021
文件大小：45.43MB
所需积分：70机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
