轮转式Tray盒自动供料机/托盘更换设备
发布时间：2025-10-09
-
-
-
-
-
-
-
-
-
图纸描述

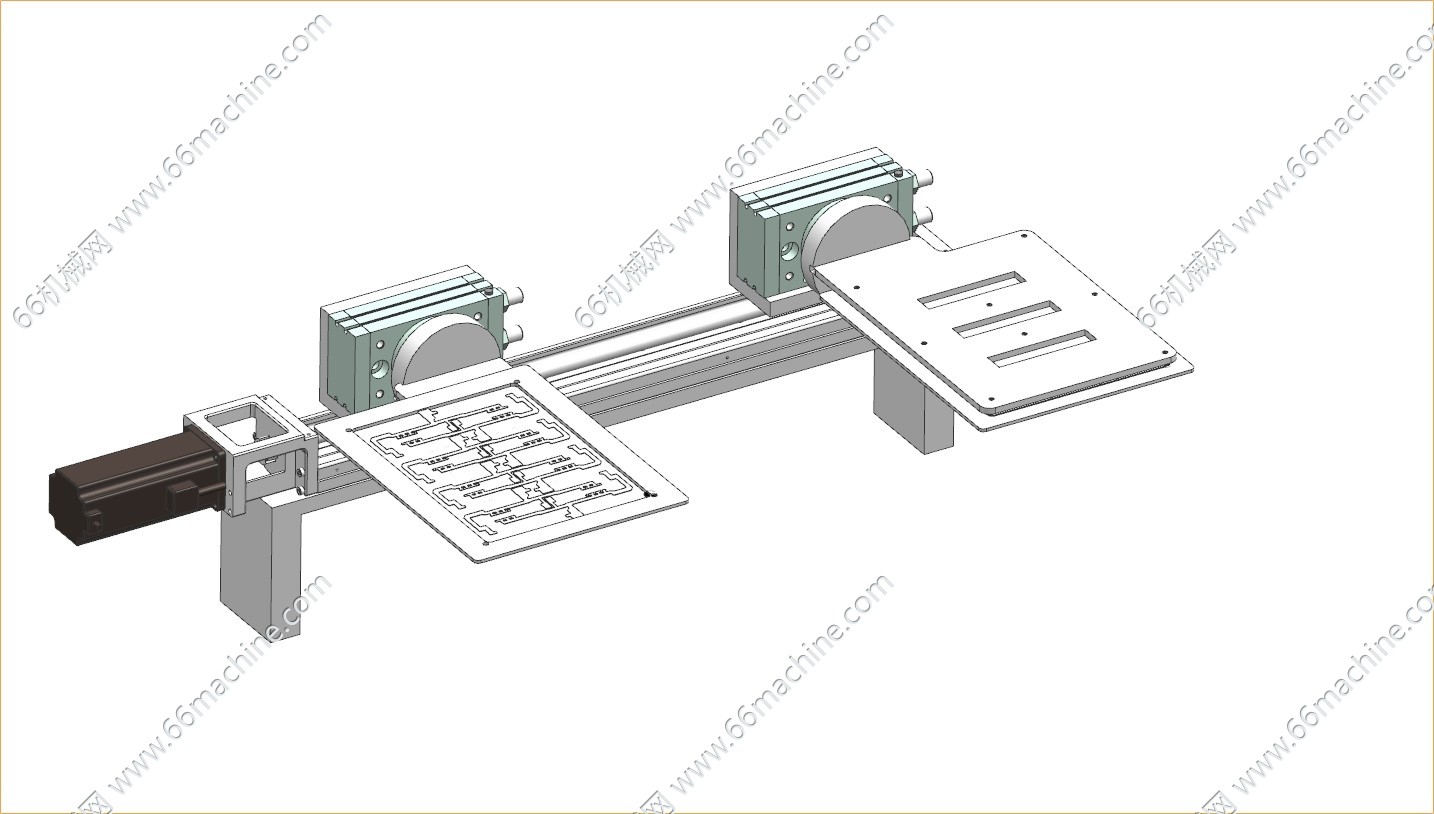

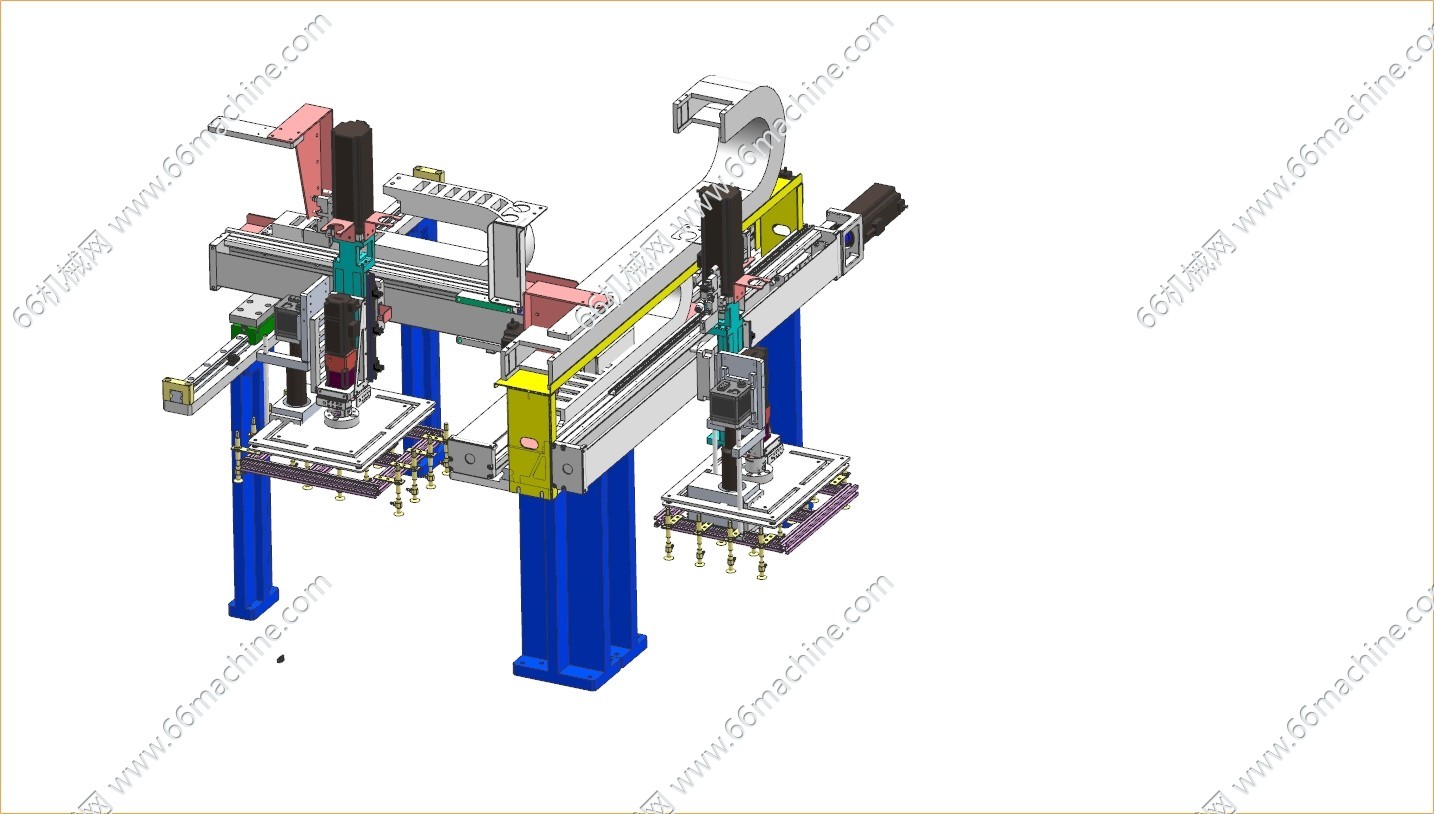

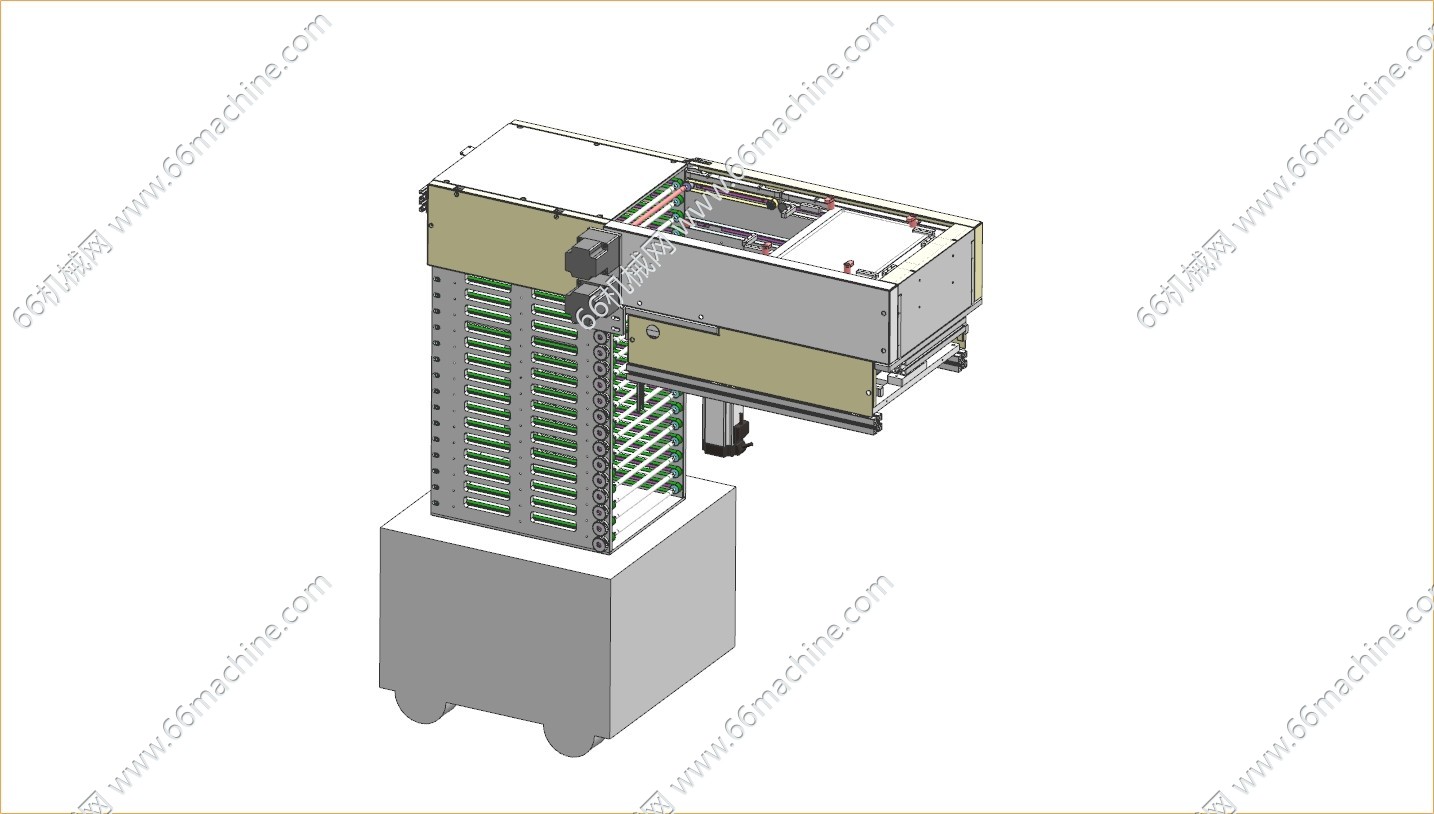

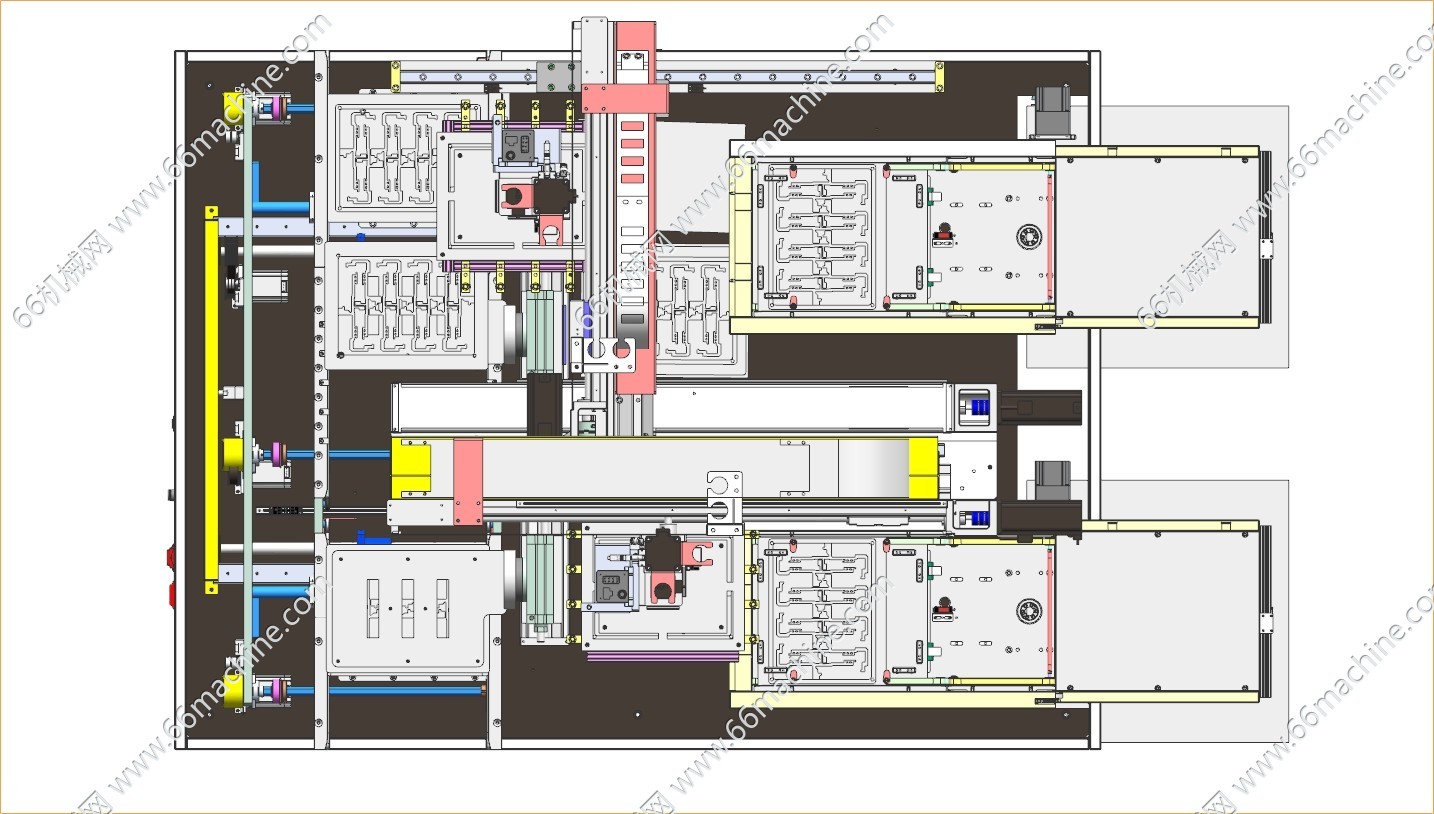

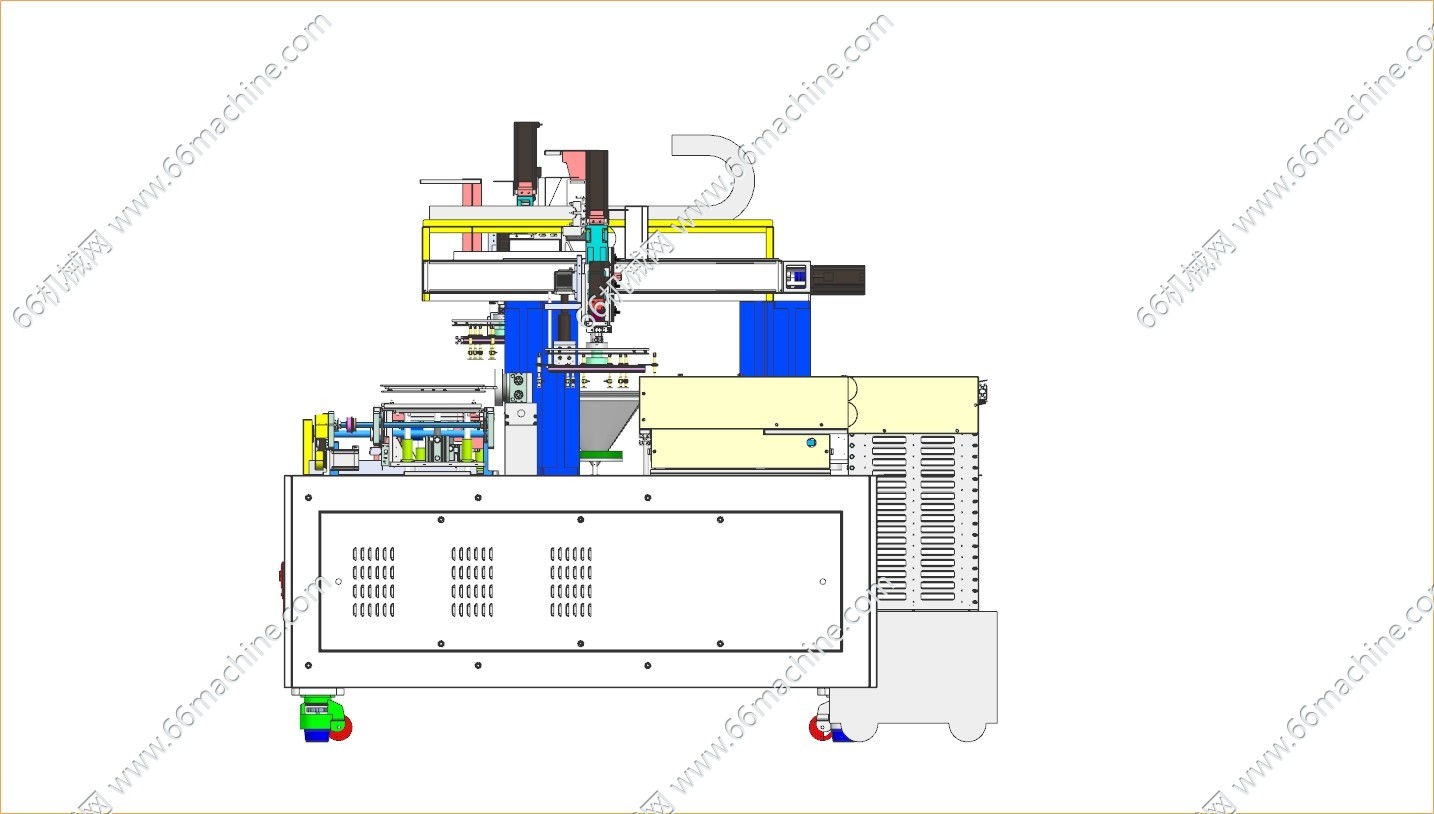

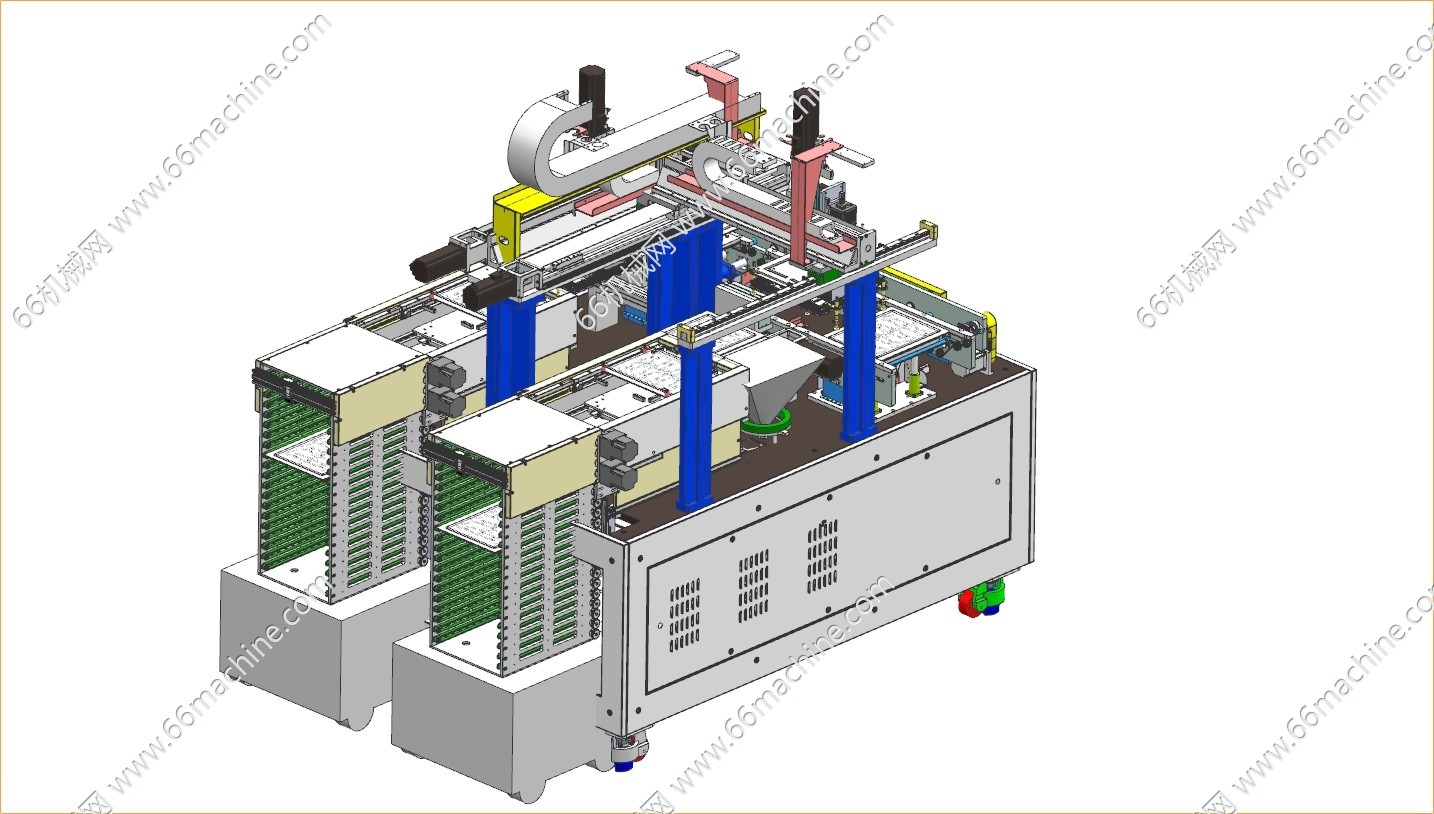

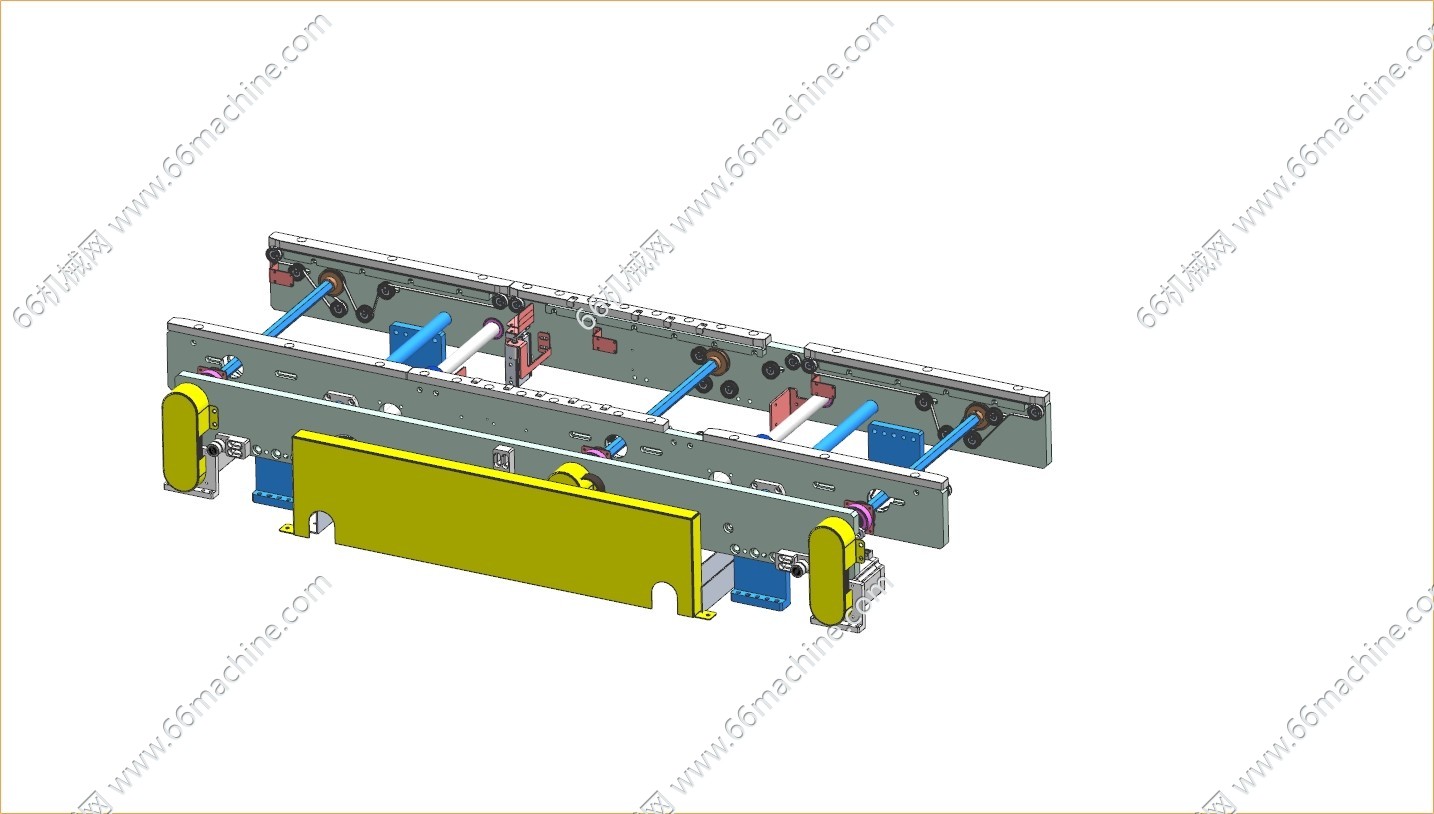

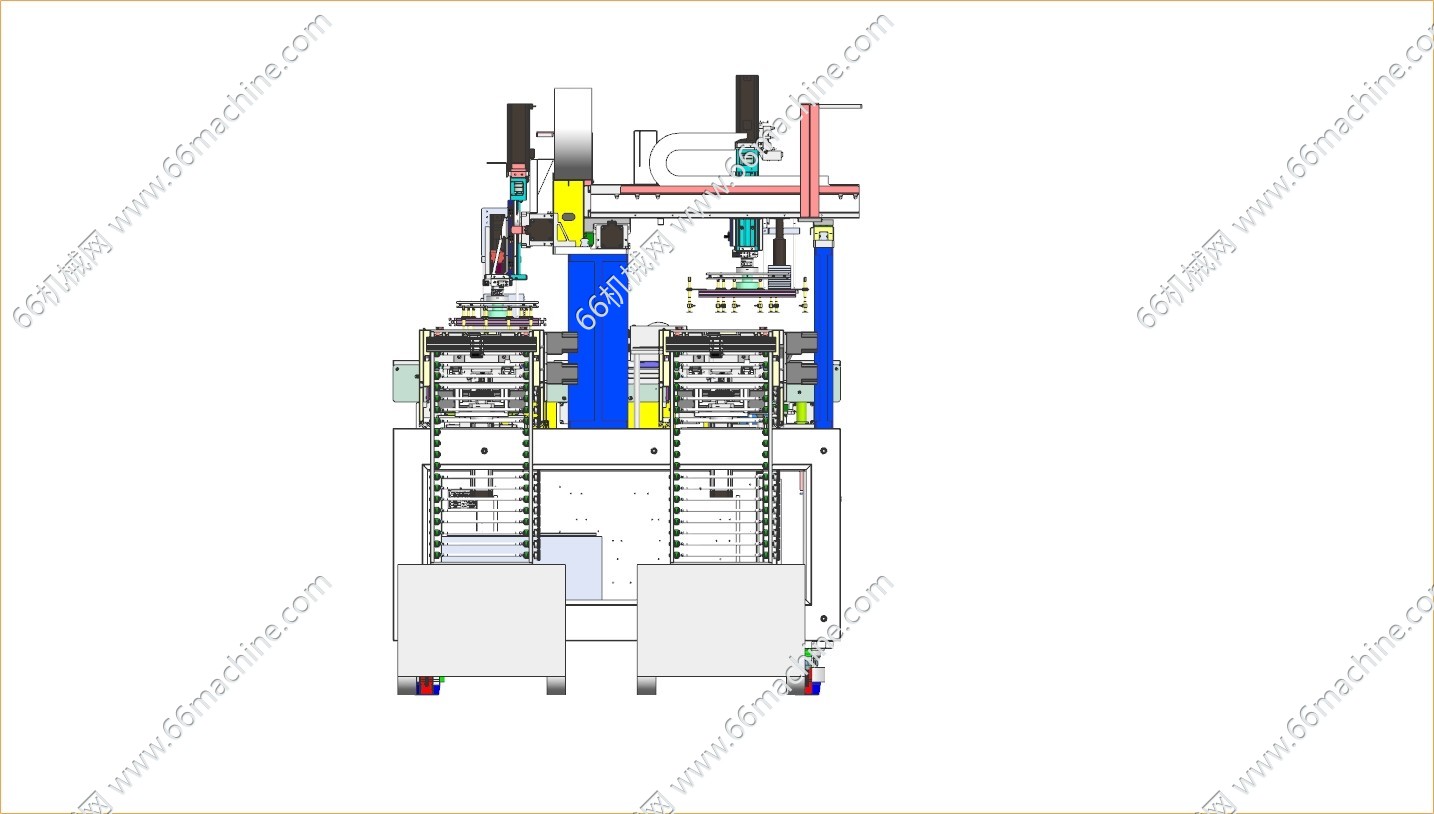

实现Flex的载具更换 要点：Flex放入新载具并翻转180° 新载具搬运，旧载具回收 1.控制系统：研华工业控制PC机 15寸LCD 2.X-Y驱动系统：松下交流伺服电机 日本THK精密模组 3.X-Y重复精度：±0.05mm 4.Z、R轴驱动系统：松下伺服电机 THK精密模组 APEX精密减速机 SMC气缸 5.R轴转角范围：0~360° 6.进气气压: 0.5MPa~0.7Mpa 7.电源：220V 50HZ 8.UPH 约为280盘
