某企业软包电池电芯冷压机3D+工程图（用于锂电池电芯平压整形）
发布时间：2026-04-08
-
-
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

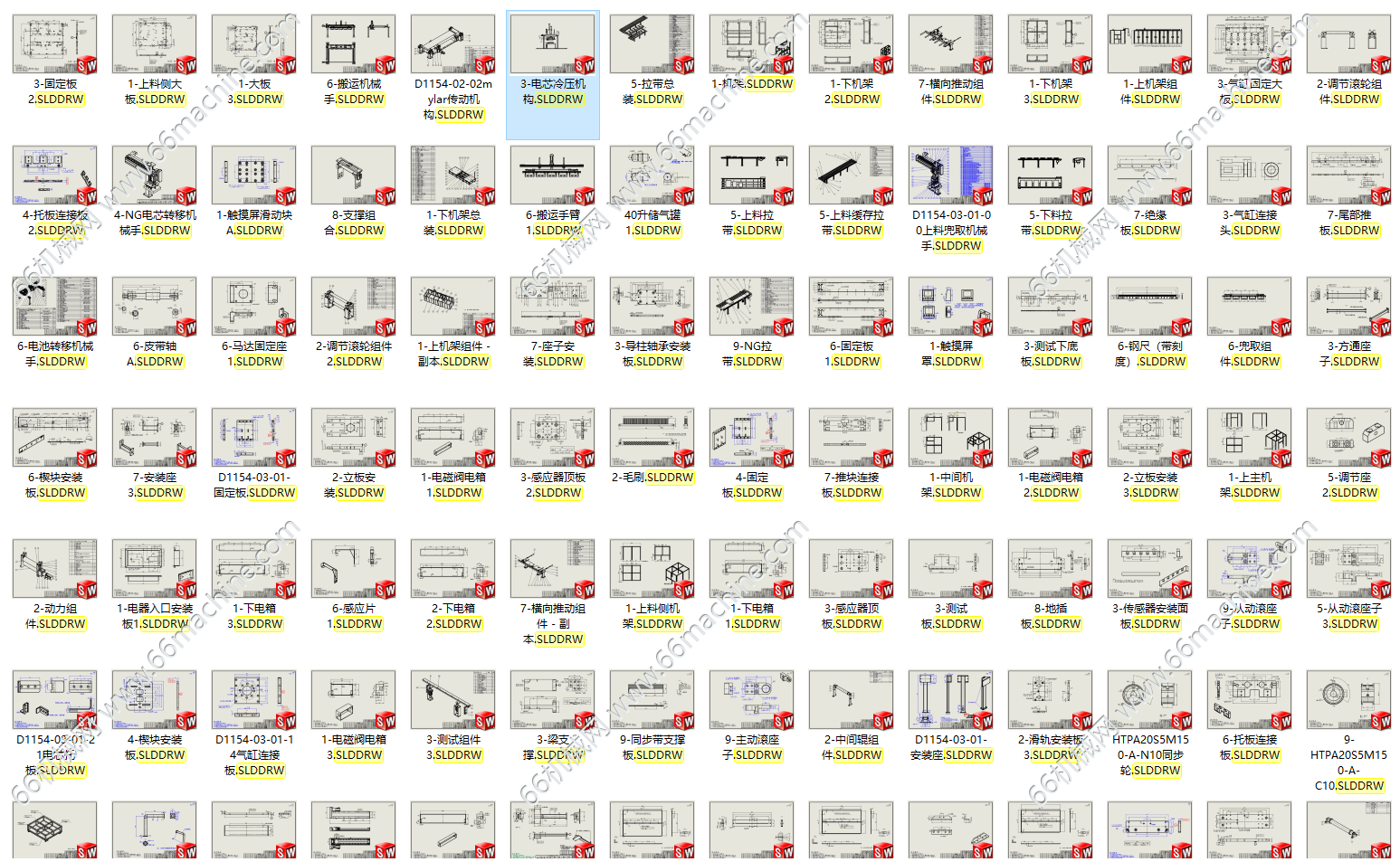

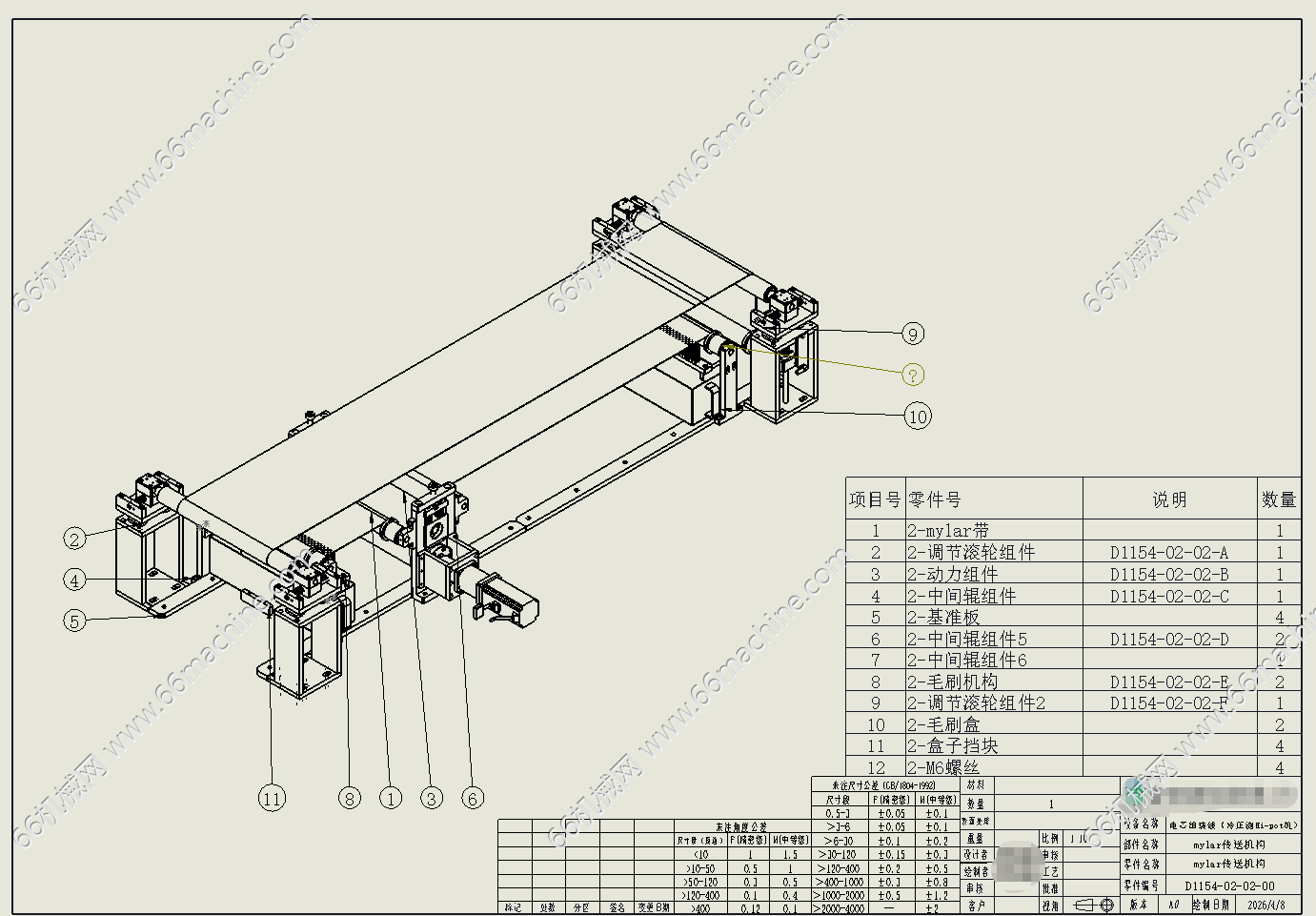

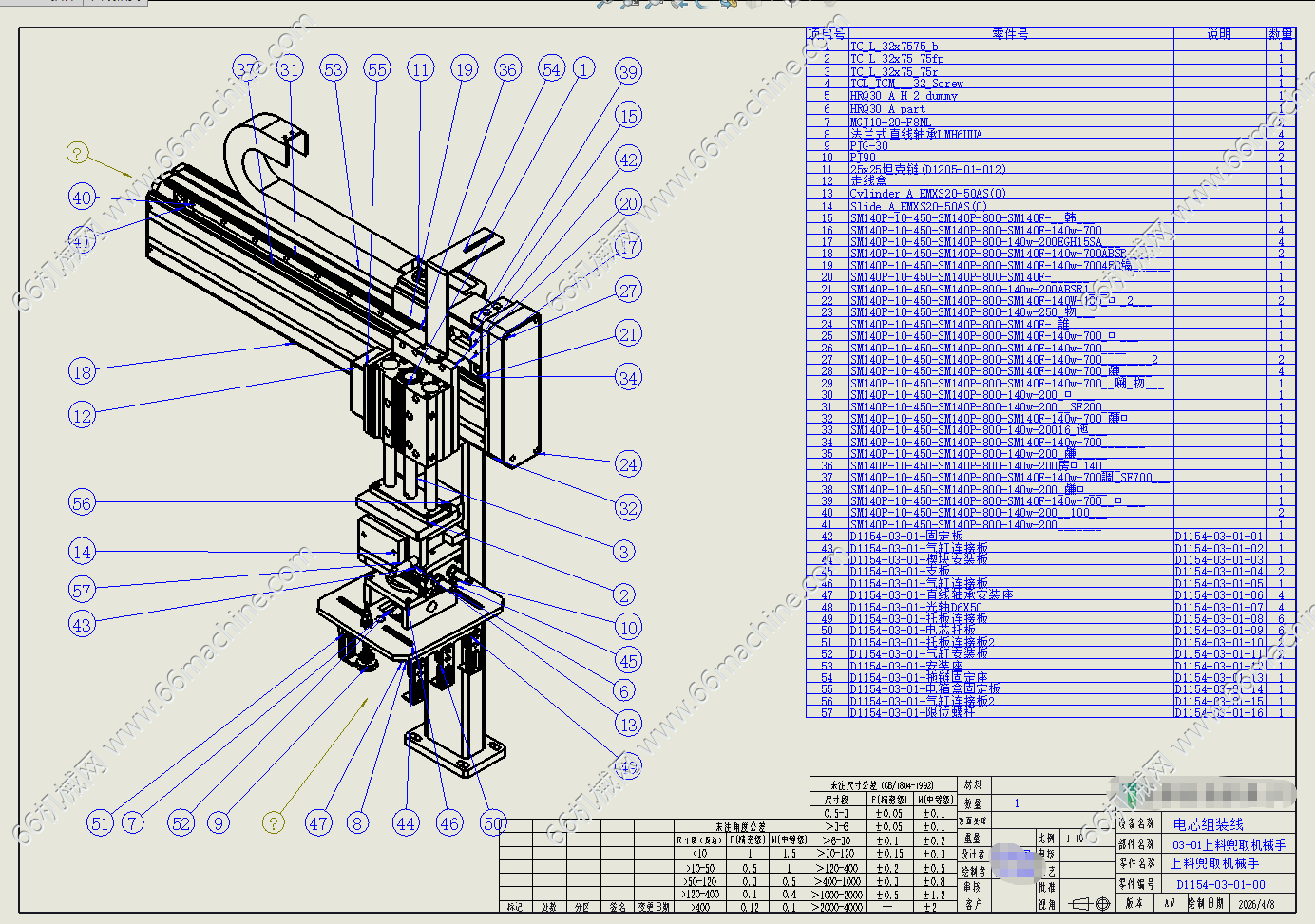

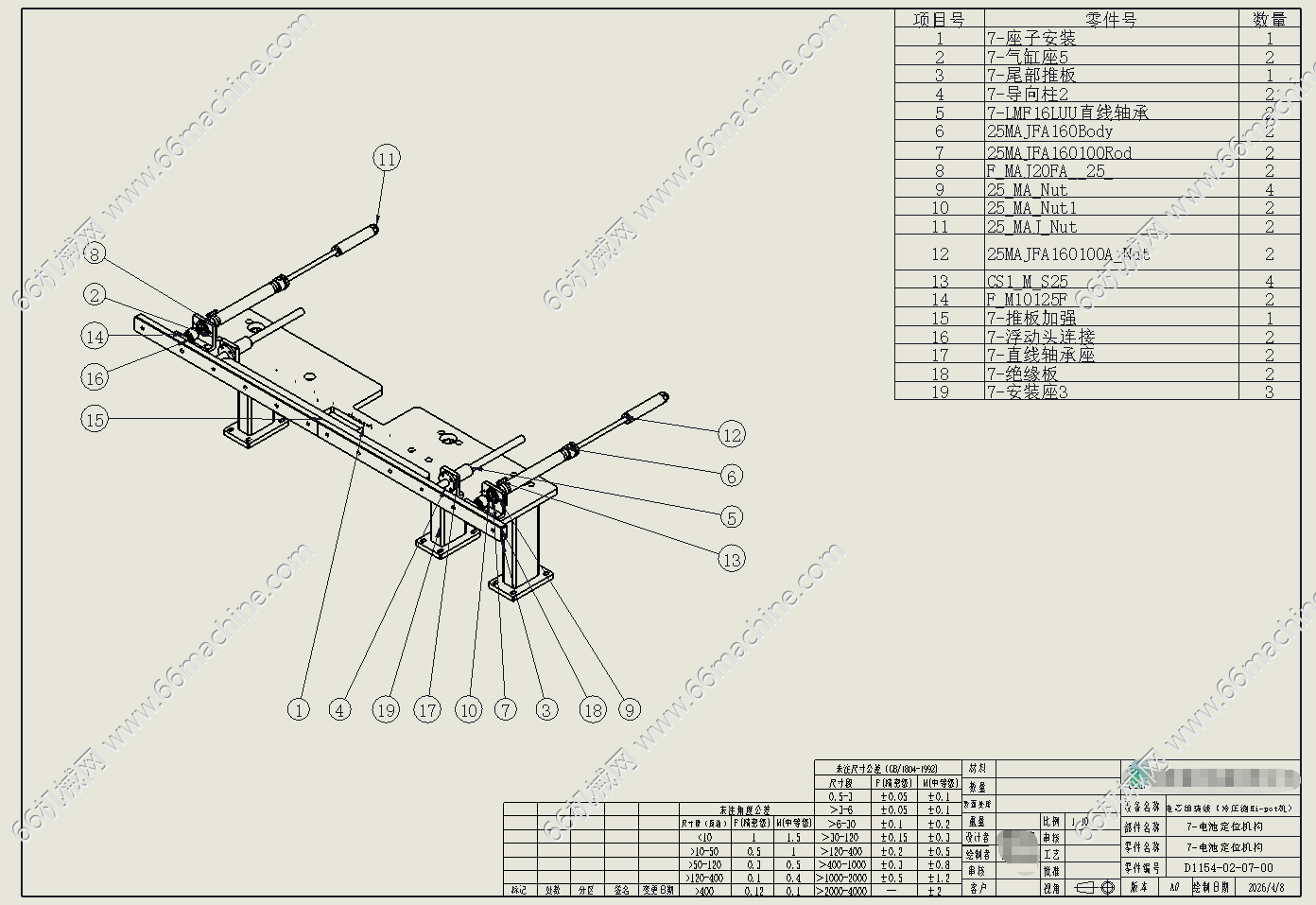

【企业模型，含工程图、BOM表、可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】

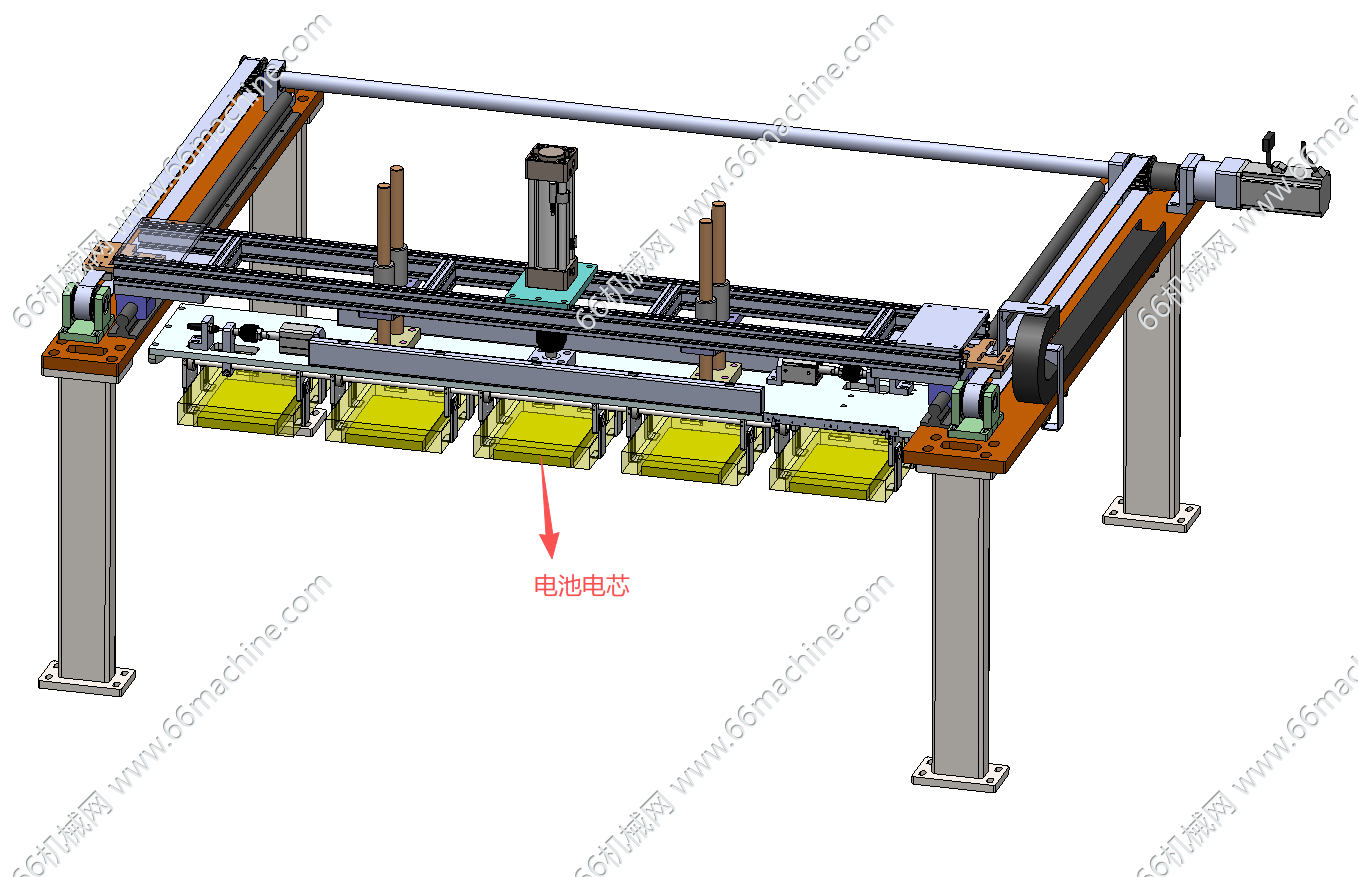

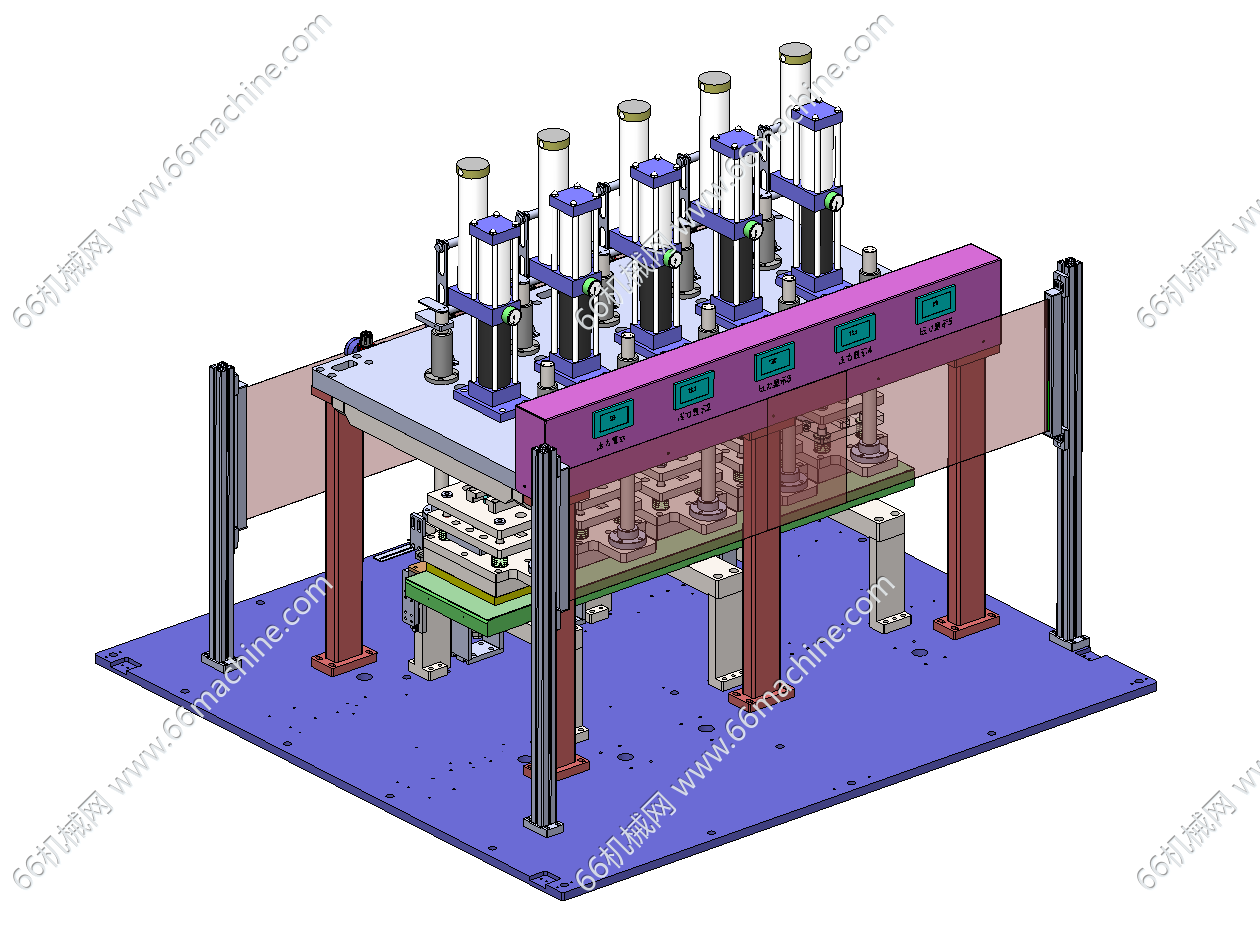

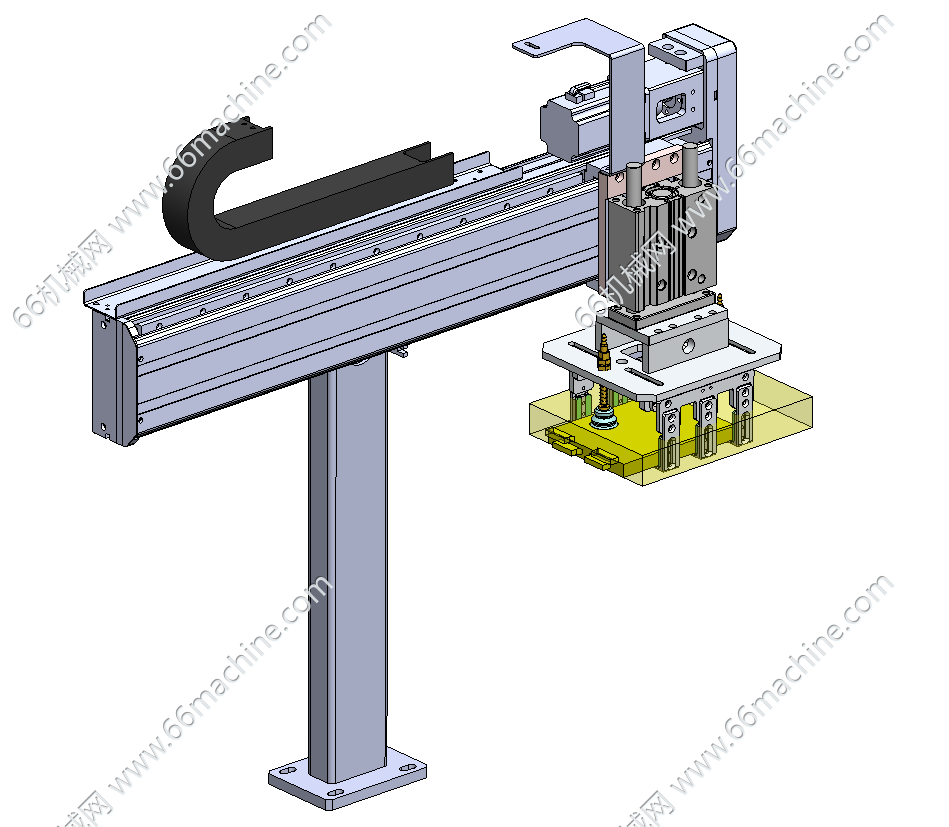

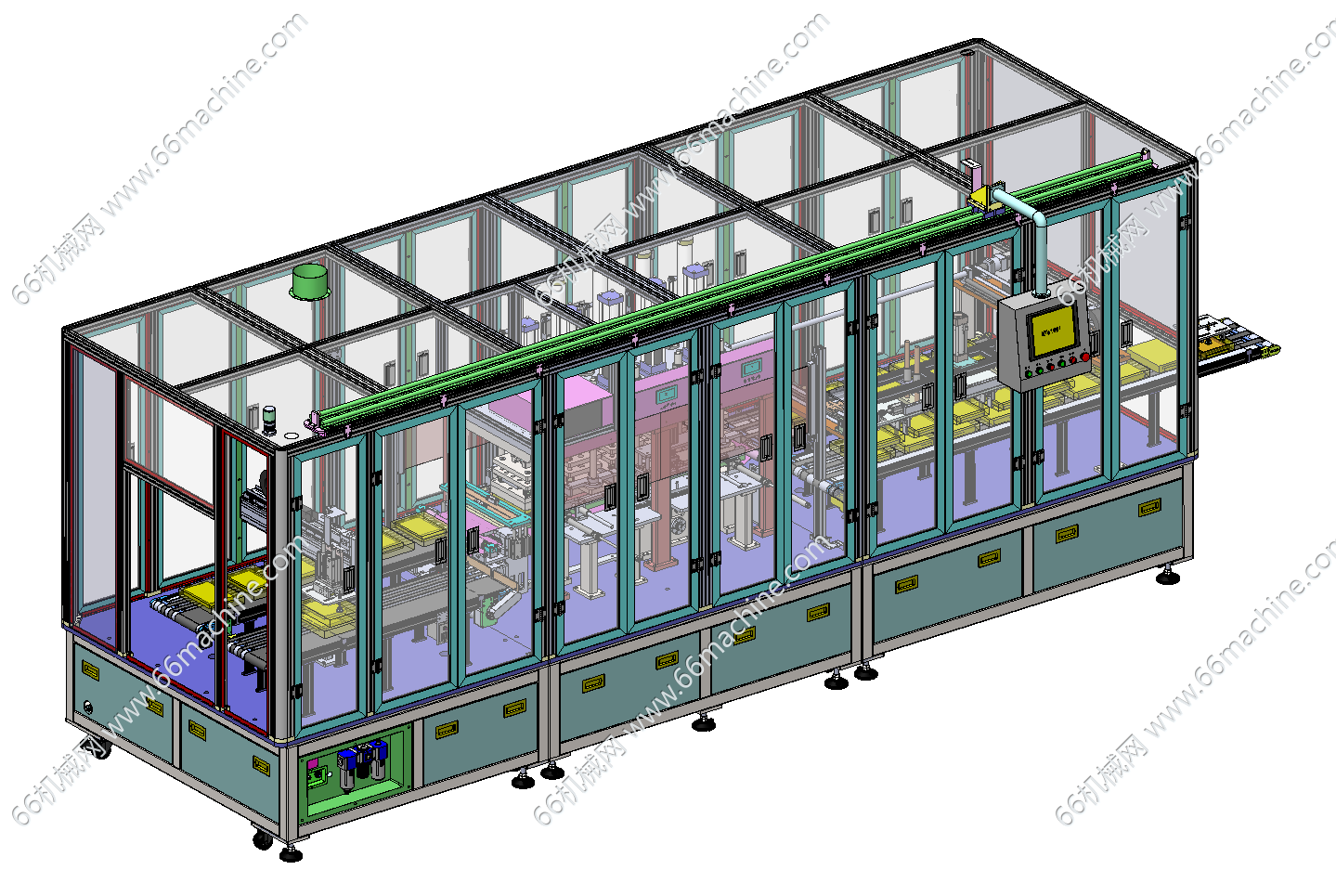

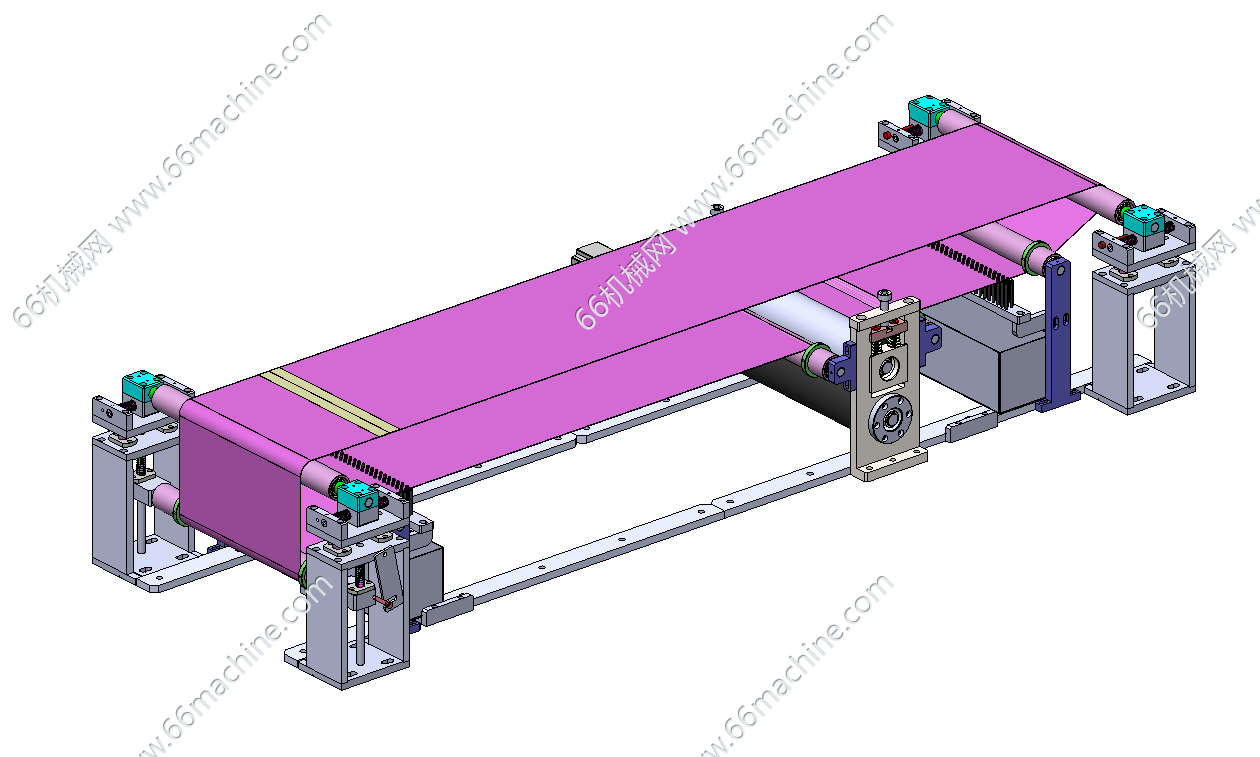

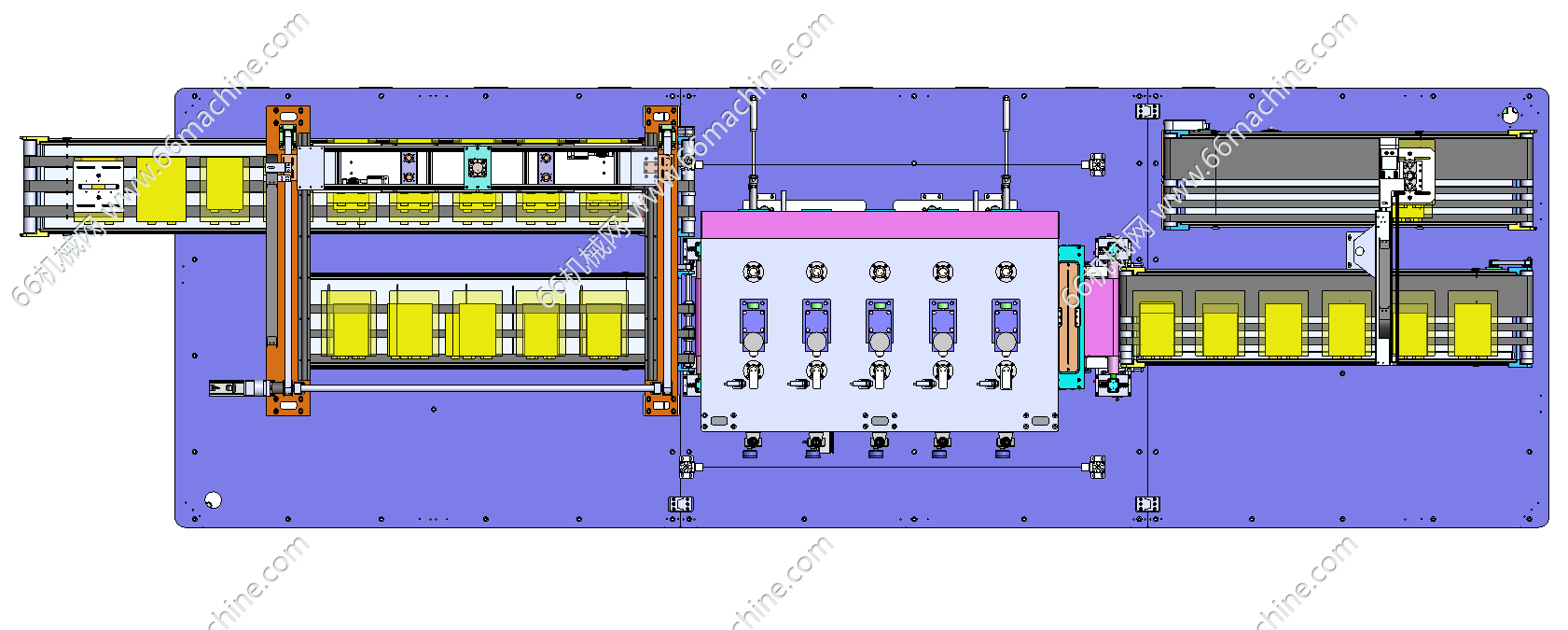

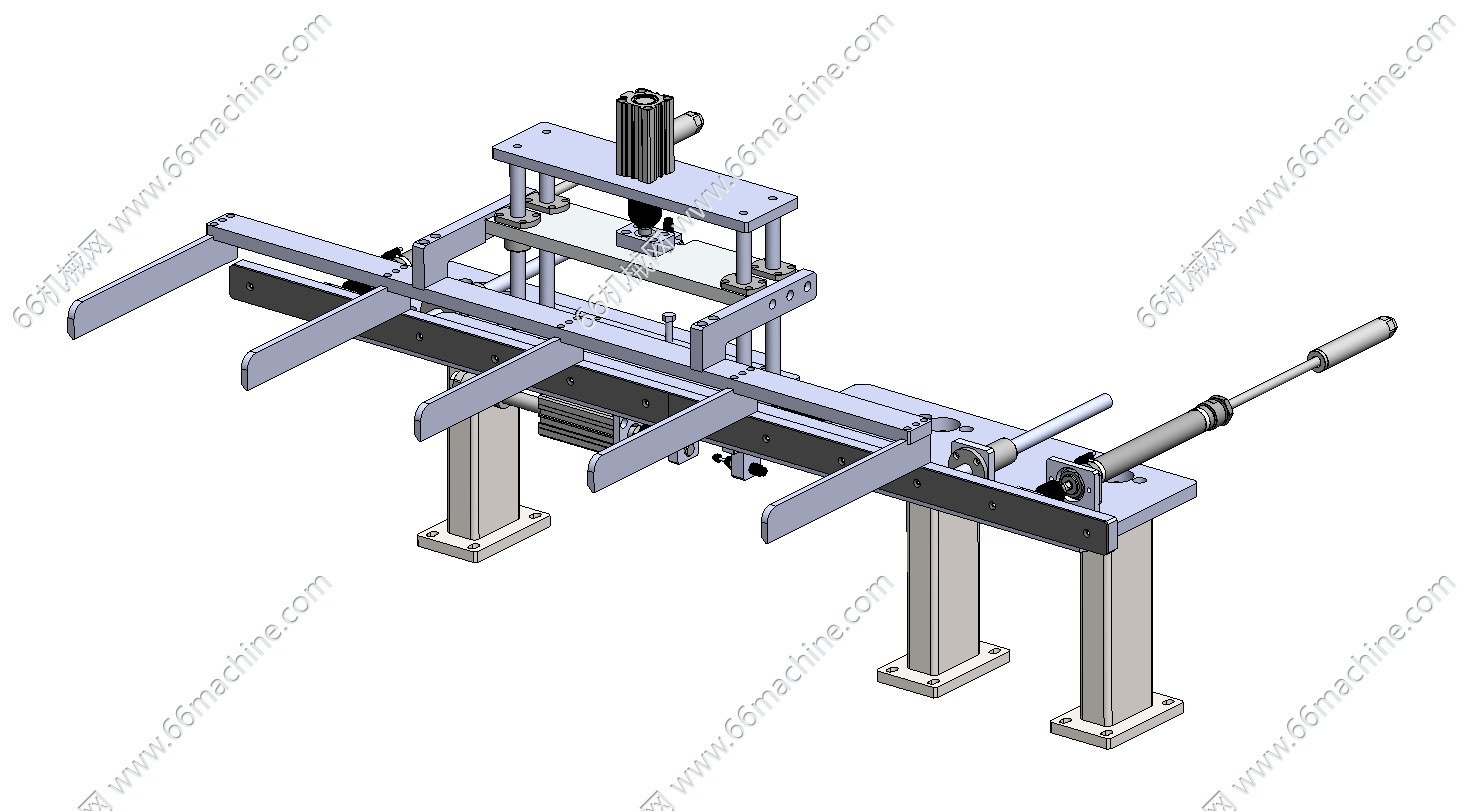

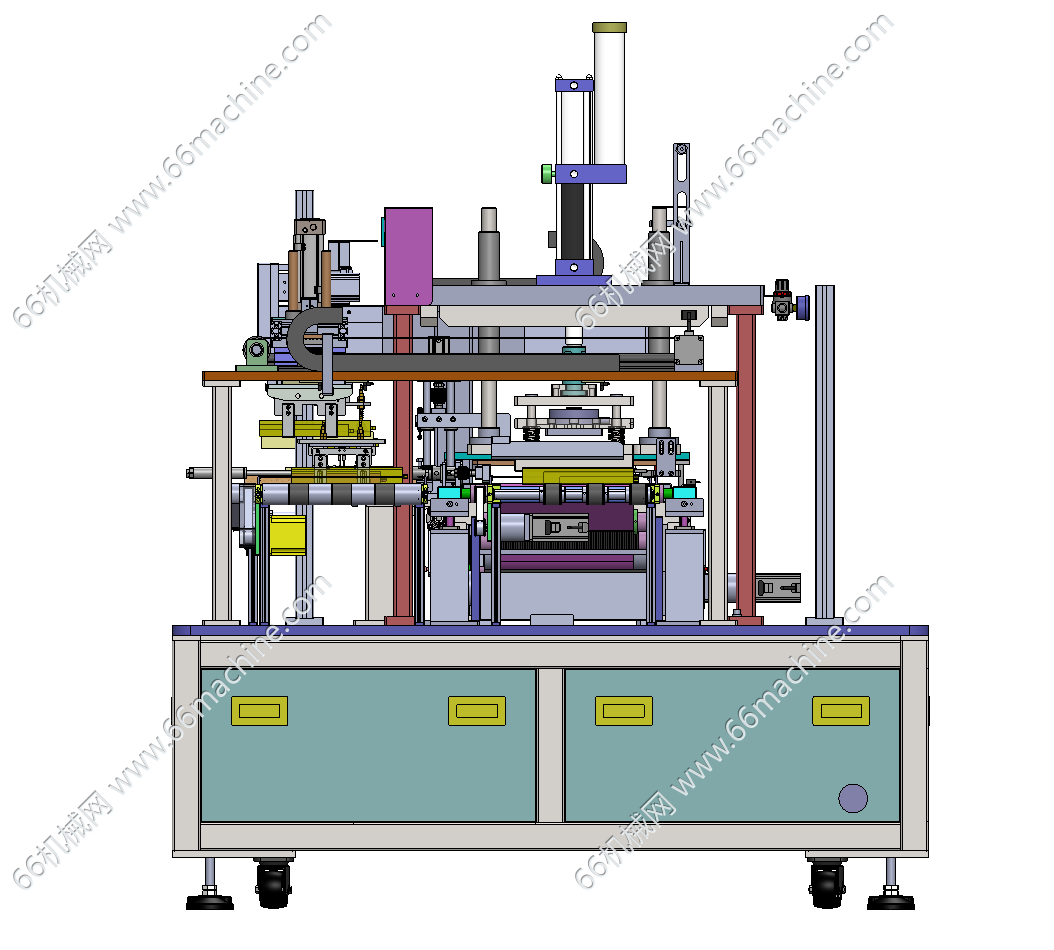

本设备为某企业软包电池电芯冷压机，主要用于锂电池电芯的平压整形，用于锂电芯叠片或者卷绕后的工序。本设备包含上下料拉带、上料缓存拉带、搬运机构、mylar传动机构、电芯冷压机构、NG拉带、NG机械手等机构；本设备采用五工位冷压机构，最大压力1吨，采用增压缸实现。图档完整，包含工程图，包含零件及外购件清单。本设备已量产，各机构设计成熟稳定，具有很好的参考价值，欢迎各位下载学习！
