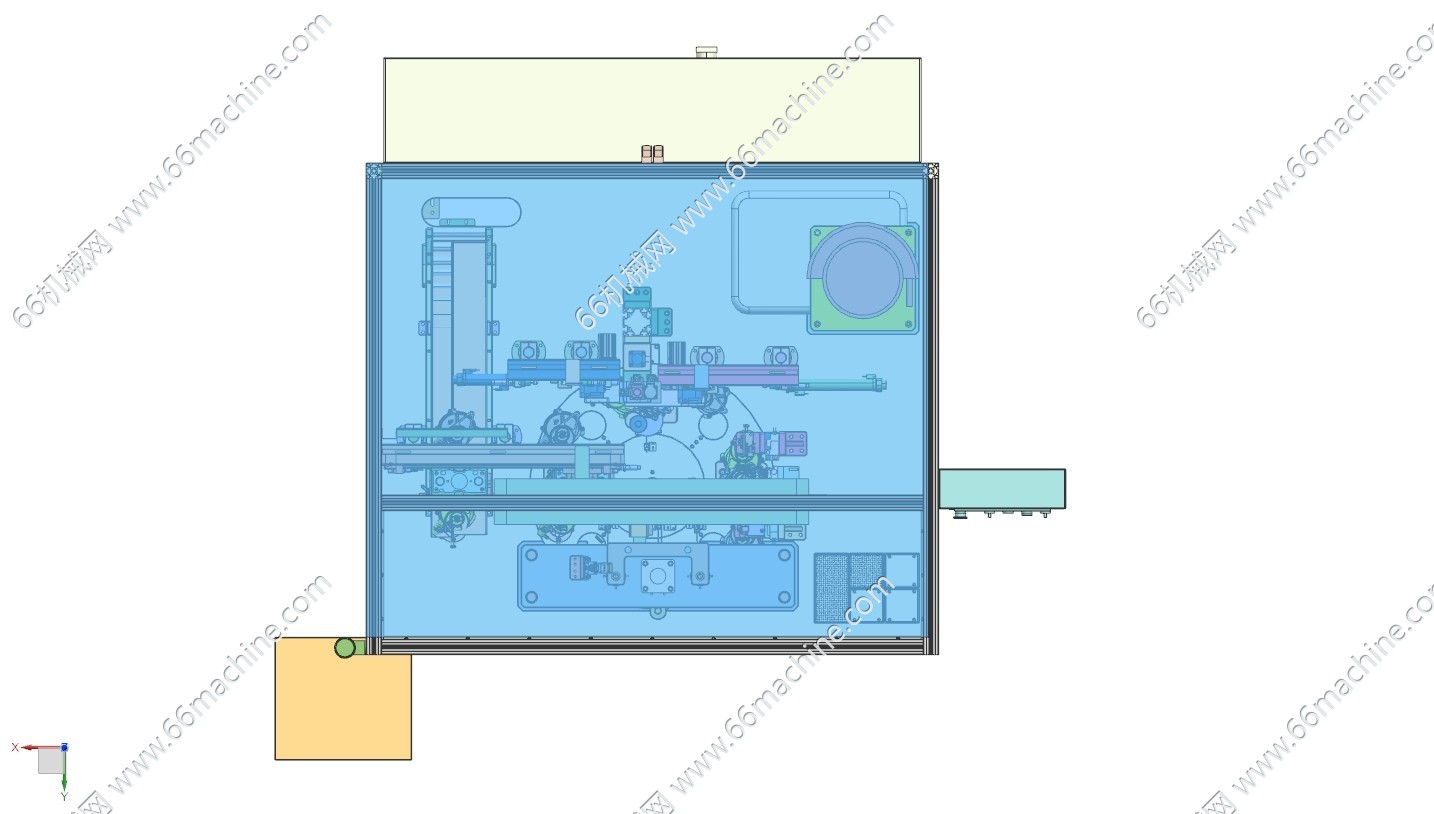

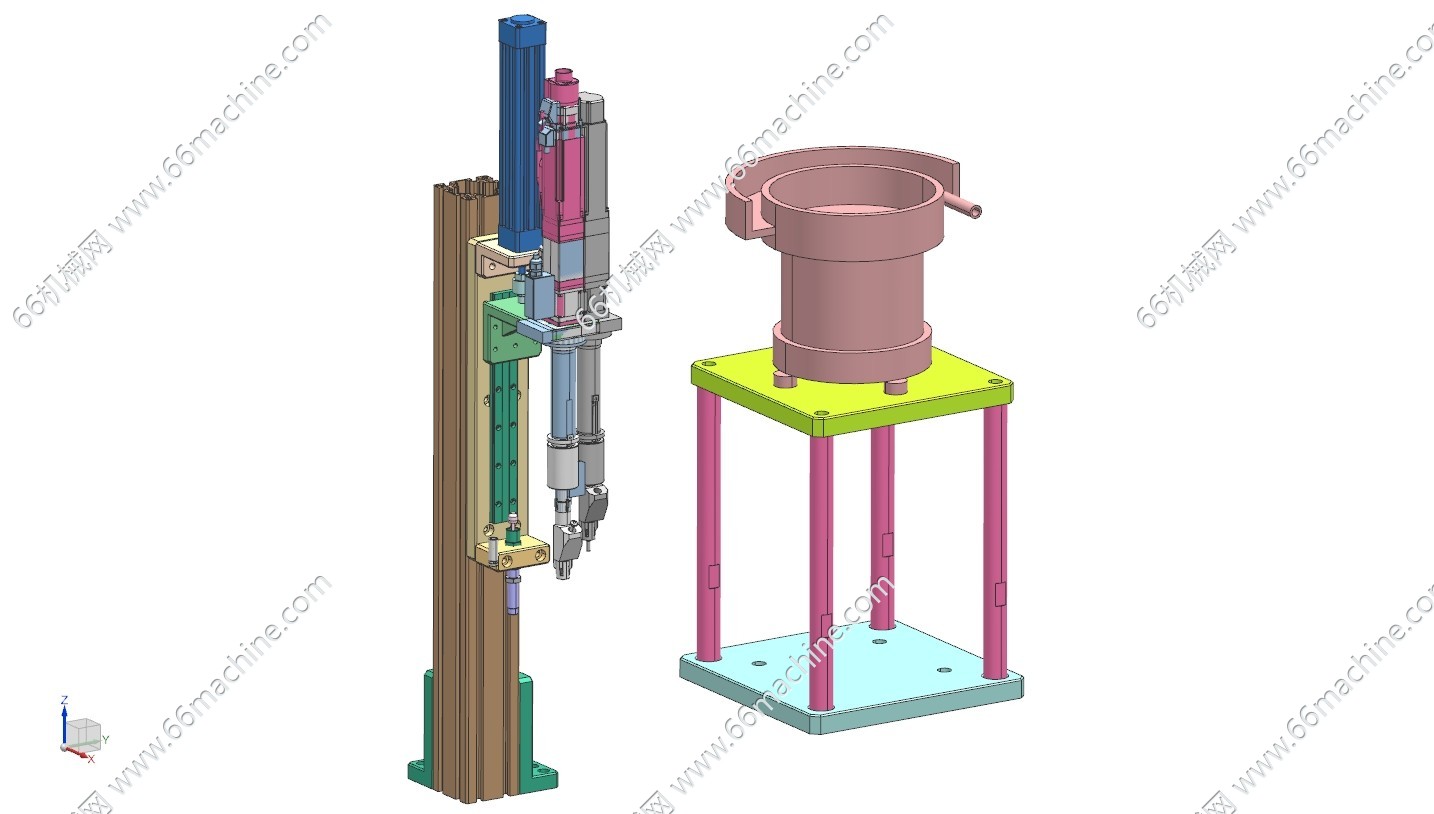

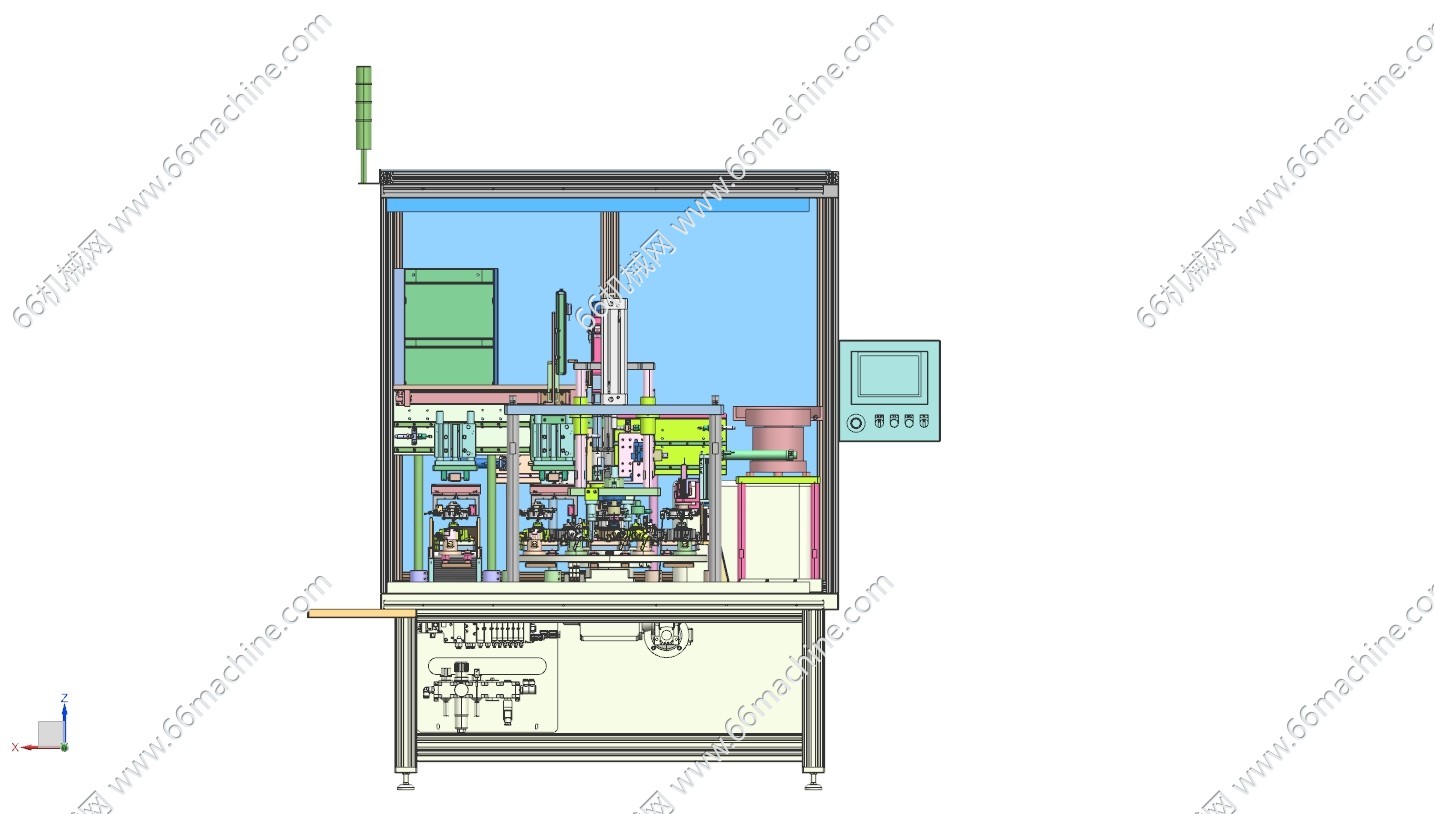

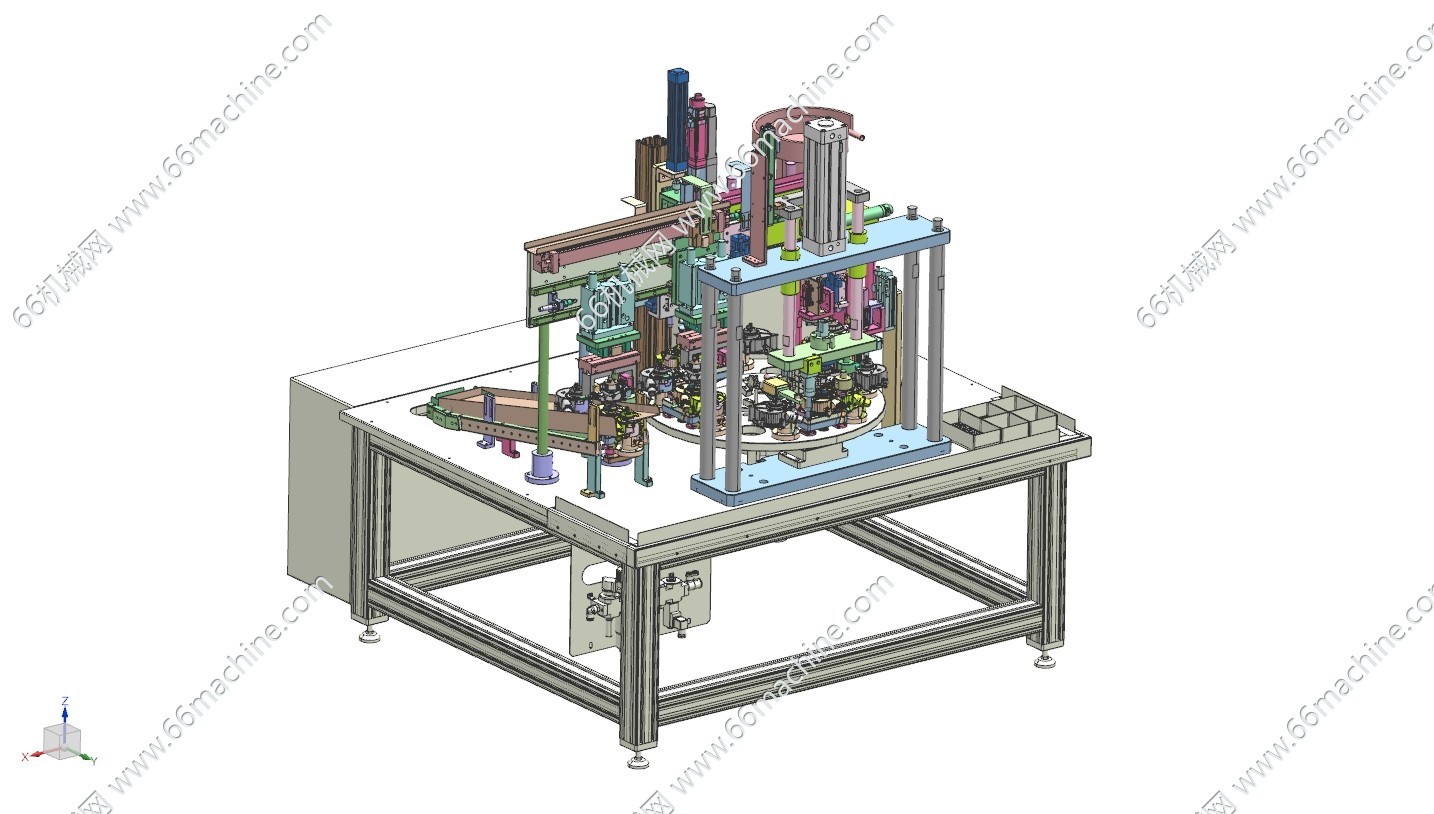

本模型为自动组装油泵弹簧片和联轴器设备，用于油泵中联轴器和弹簧片的组装，主要由上、下框架、工装夹具组件、扫描枪组件、压进油管及挡片组件、测弹簧片组件、弹簧片移栽组件、挡片移栽组件、自动拧螺钉组件、不合格品剔除组件、检测挡片弯曲度组件等组件组成。具有自动压装压力监控、自动拧螺丝、扭矩监控及功能检测等功能。
我要成为大胖纸
图纸ID: 315092070396204169
图纸格式：STEP
图纸版本：其它模型软件
文件大小：44.57MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
