某企业铜箔、胶片等卷材分条切片机

发布时间：2026-06-03


图纸描述

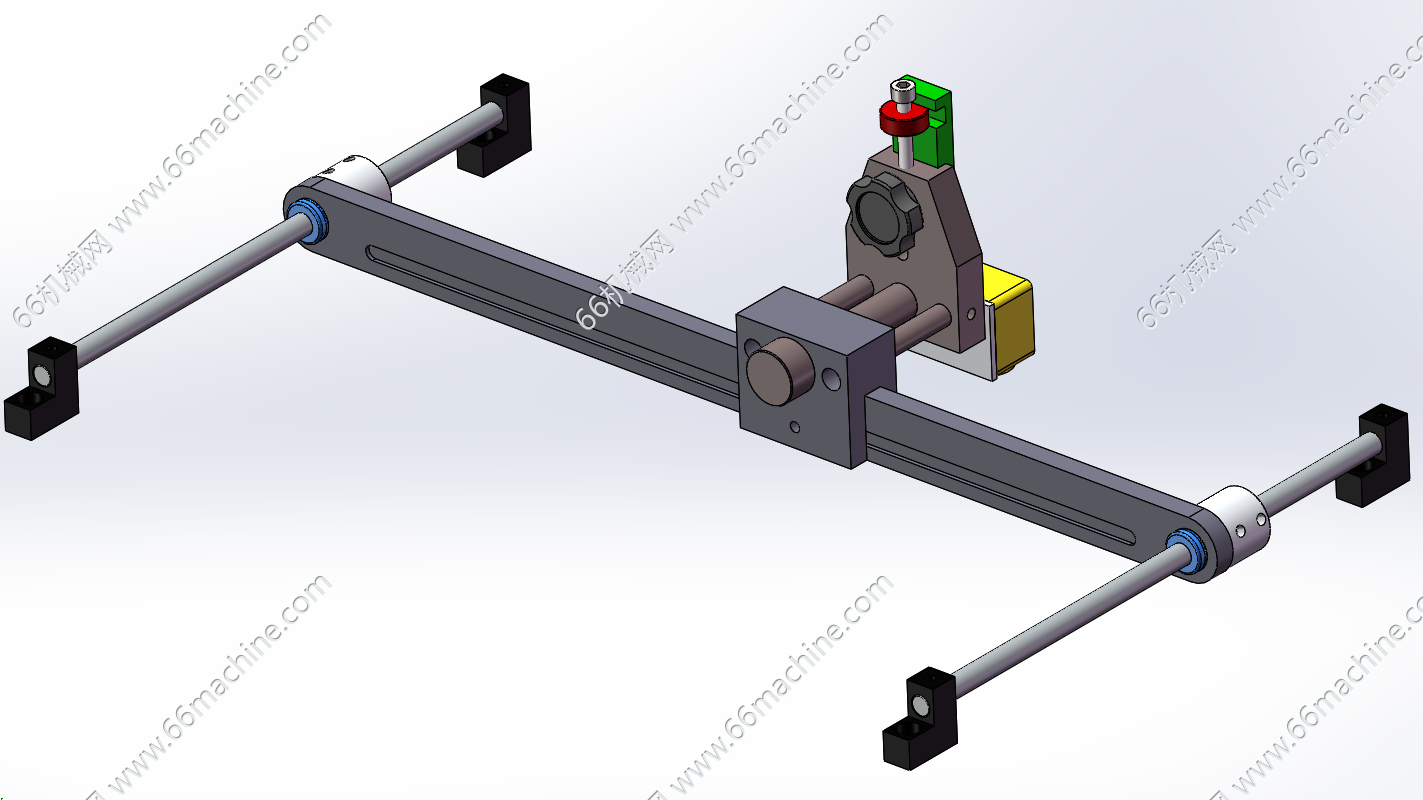

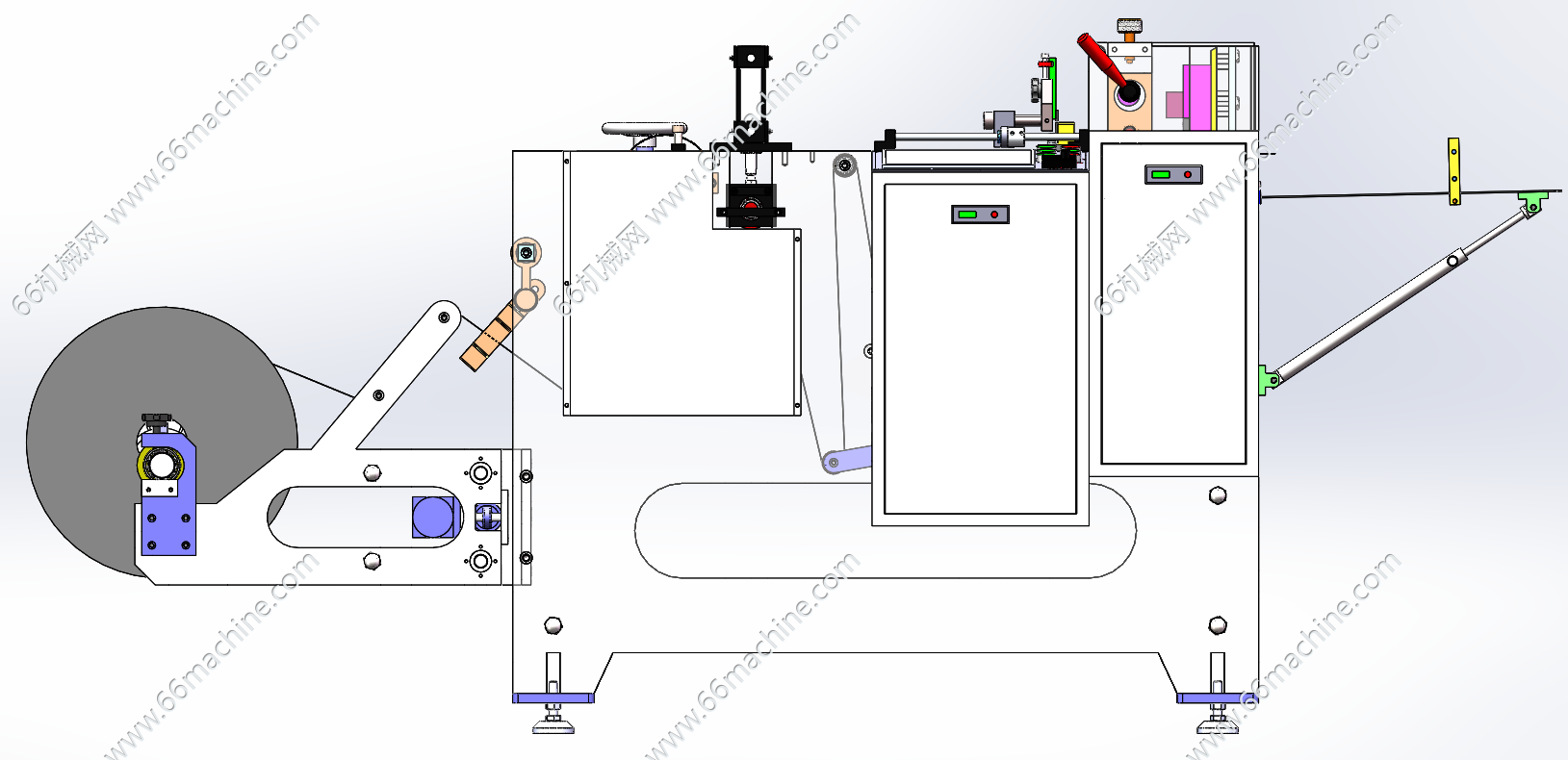

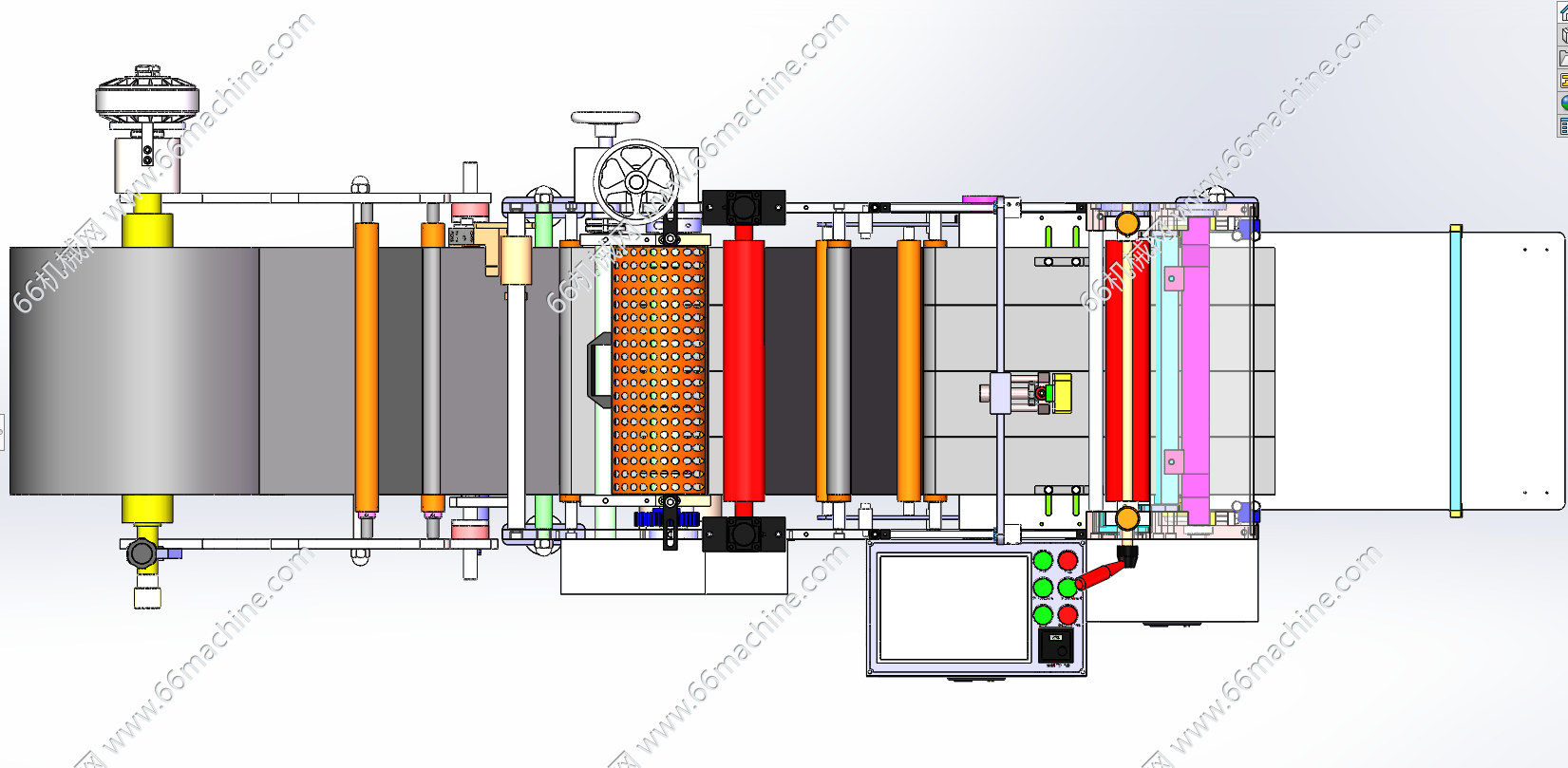

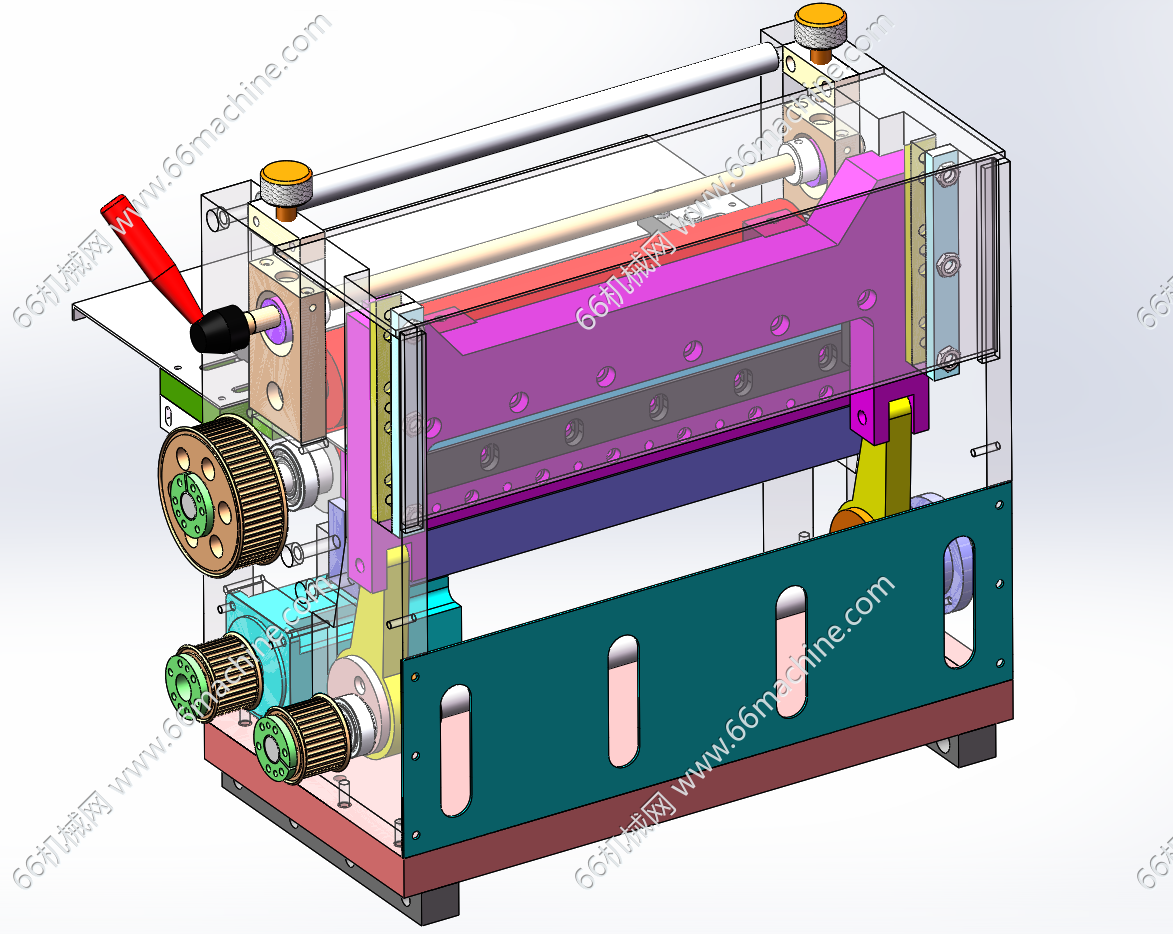

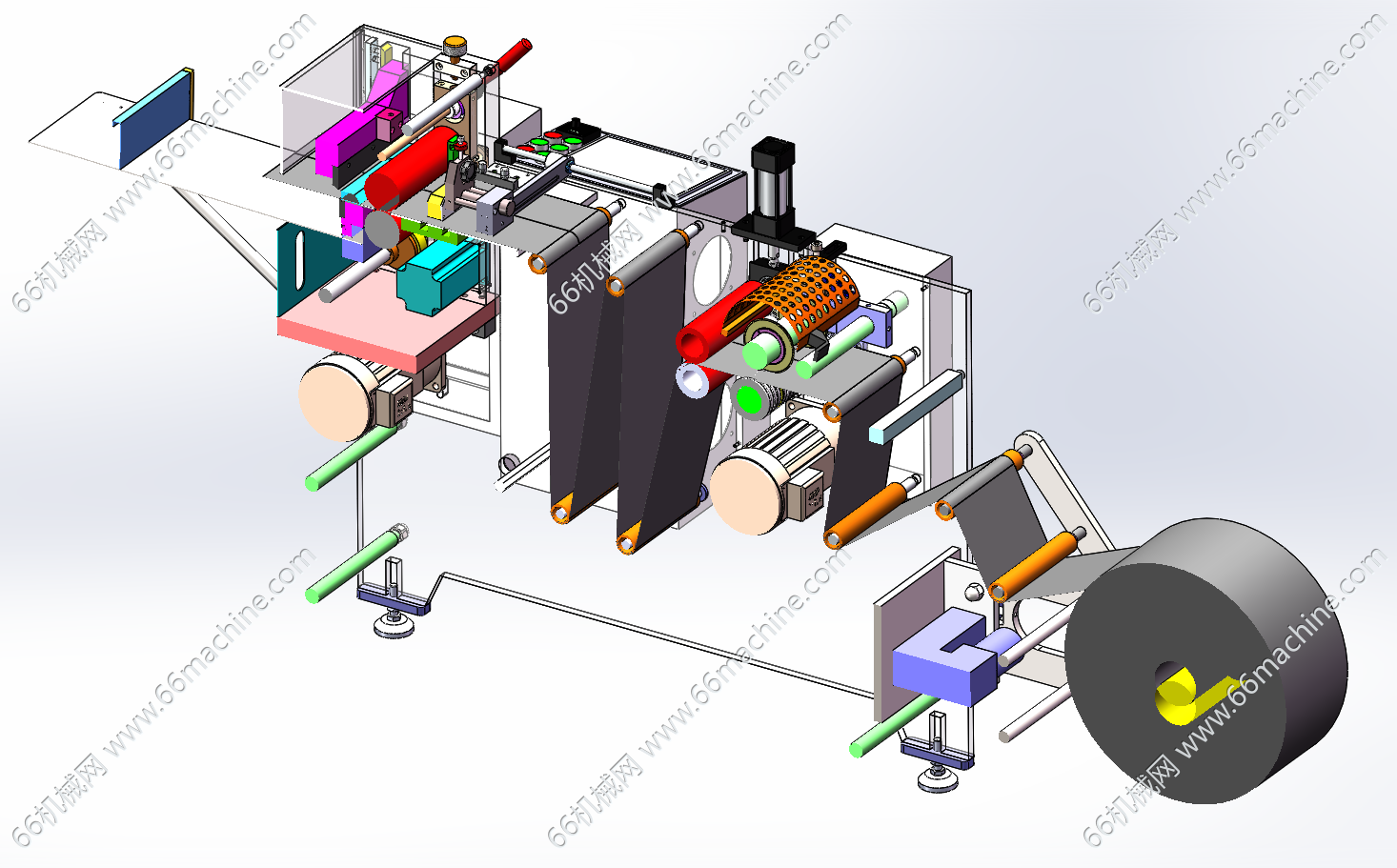

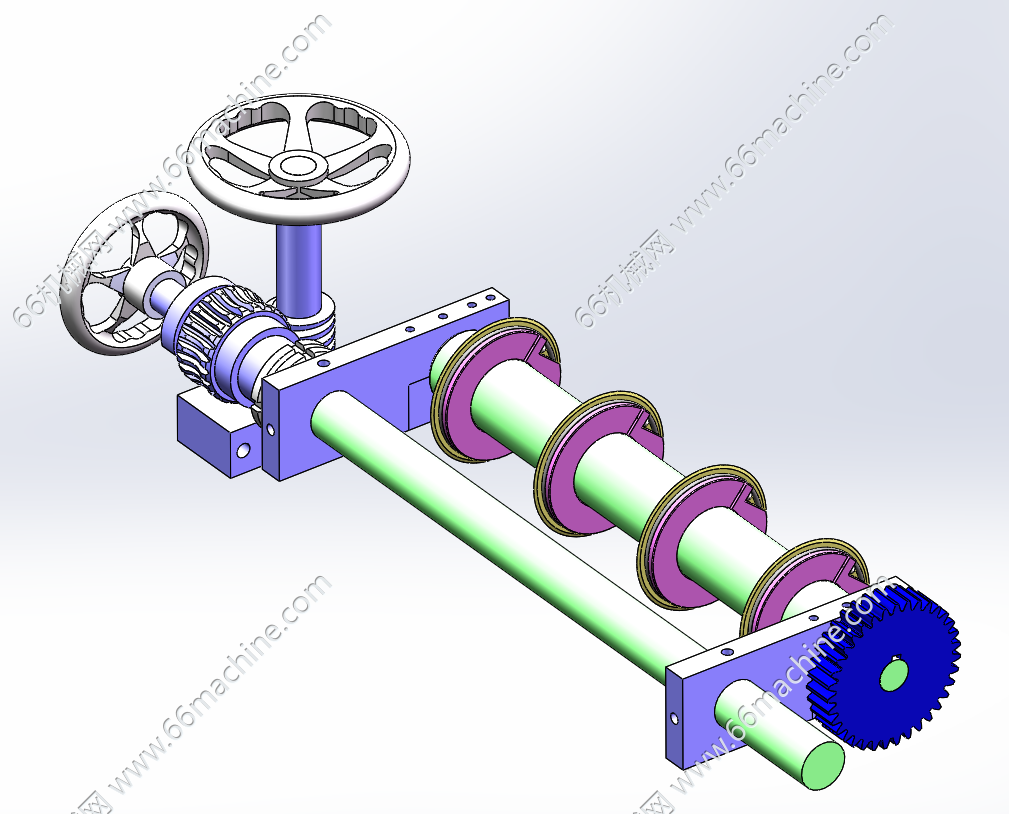

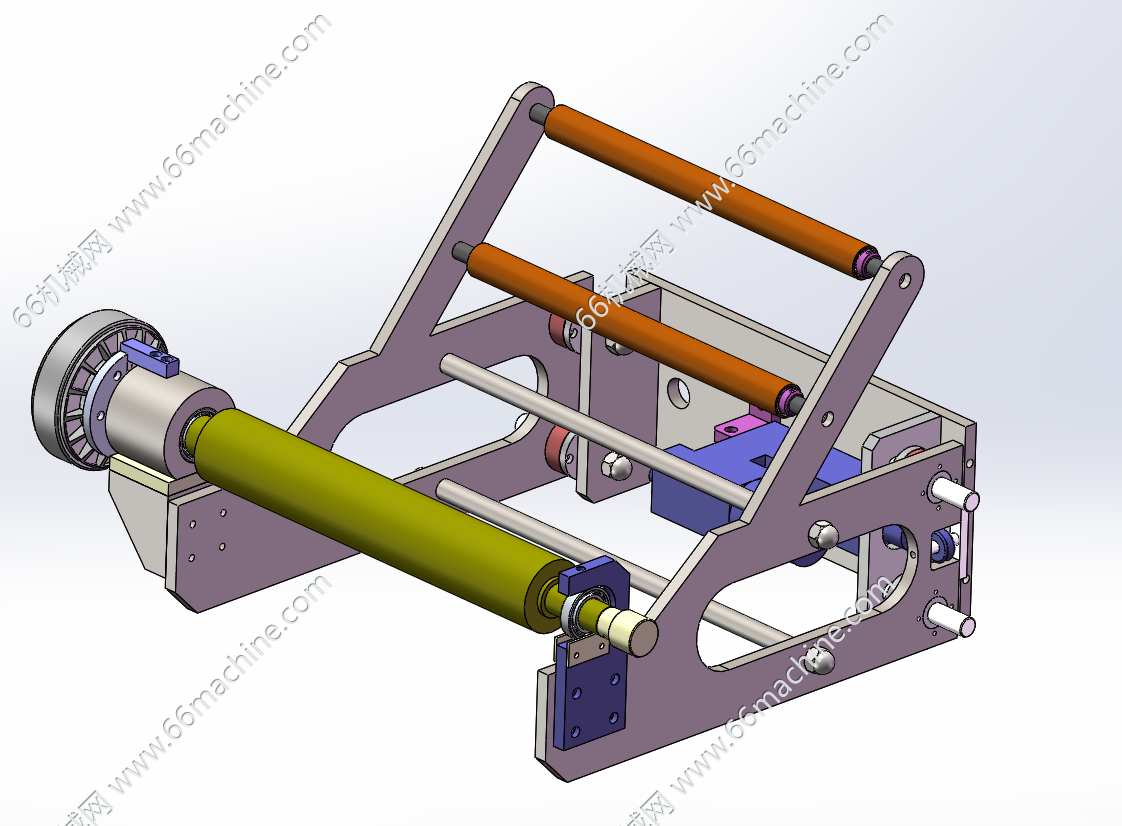

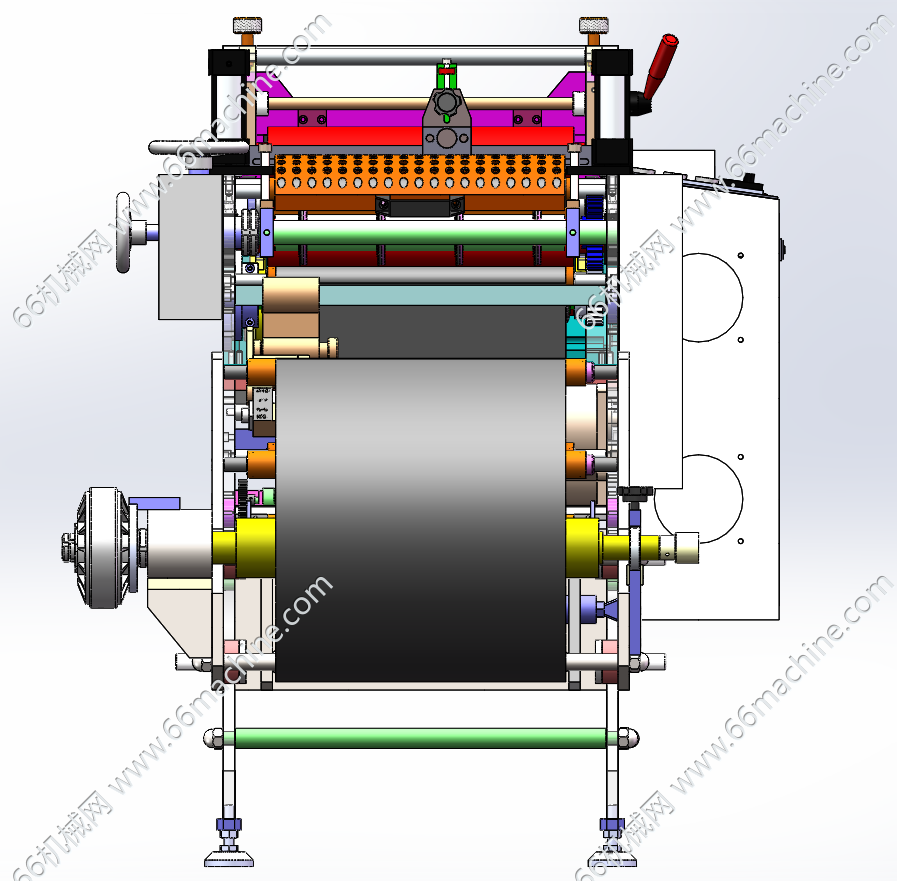

本模型为某企业卷材分条切片机，主要由放料机构、切条刀具、横向切片机、纠偏机构、光电感应模组等组成，整机自下而上按工序排布放卷、纠偏、分切、横切四大功能单元，原料卷材由底部放卷机构输出，经纠偏机构搭配光电感应模组实时修正走料偏移，再通过张紧辊稳定卷材张力后送入切条刀具完成纵向分条，最后由上游横向切片机做定长横切，实现卷材先分窄条、再裁切单片的一体化加工，适用于铜箔、胶片、薄膜类软质卷材的连续分切生产。
