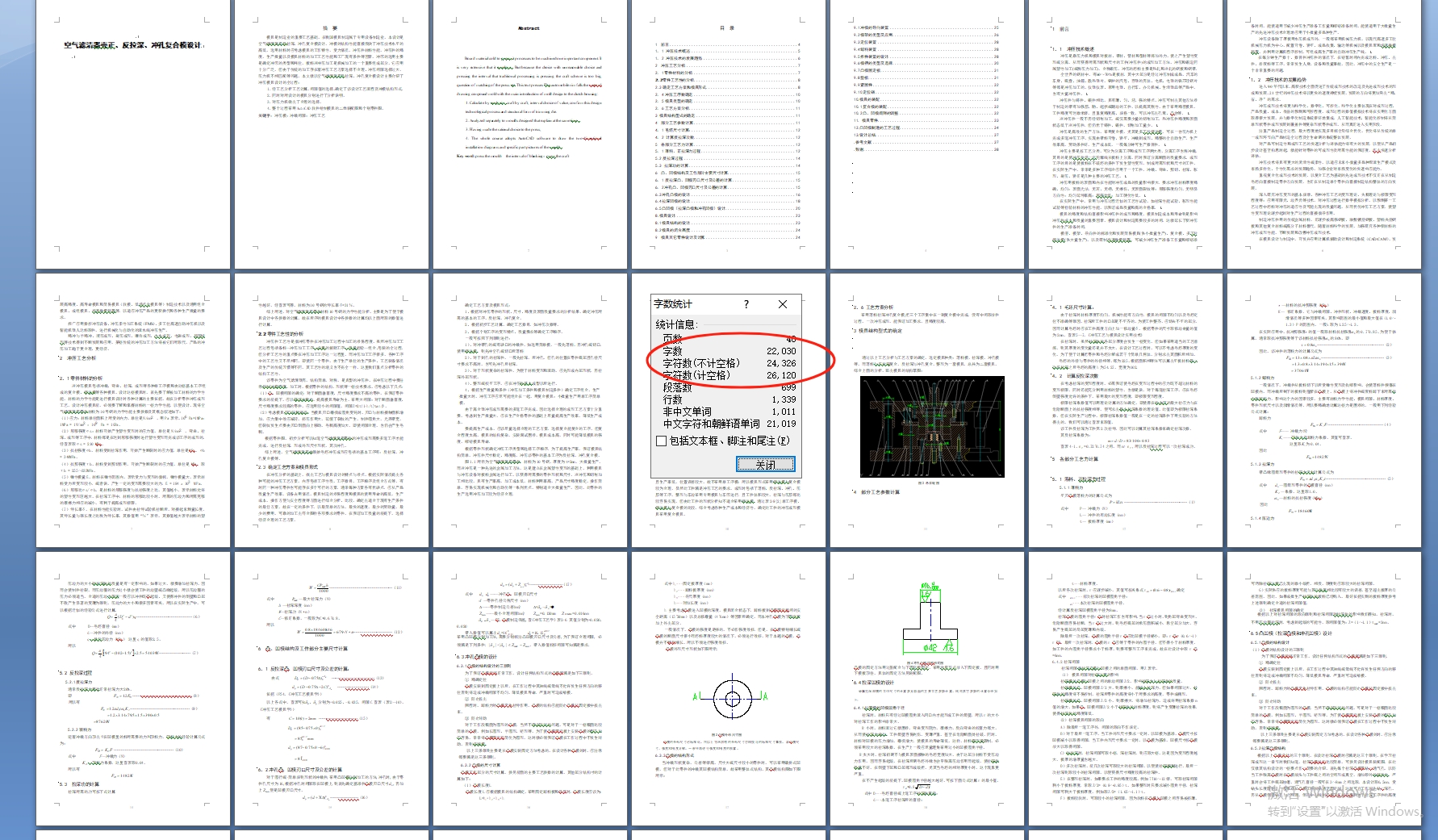

【毕设】空气滤清器壳正、反拉深、冲孔复合模设计+约2.2w字说明书+14张CAD

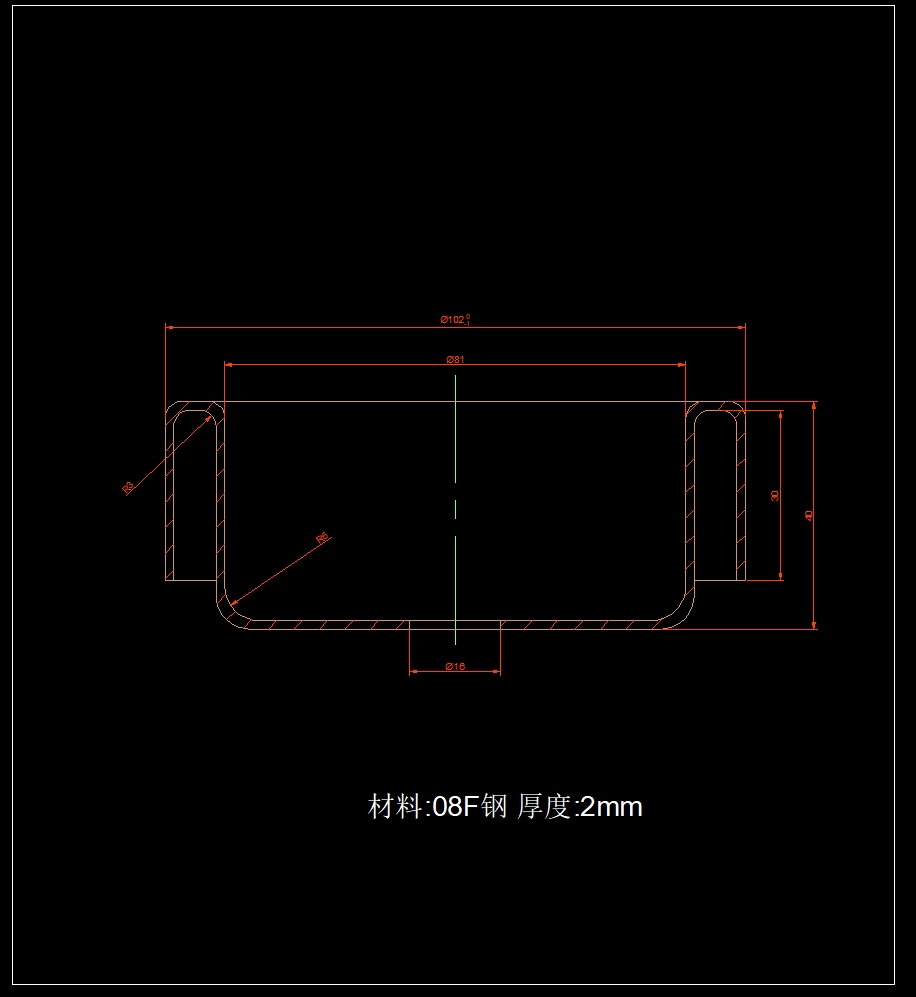

图纸描述

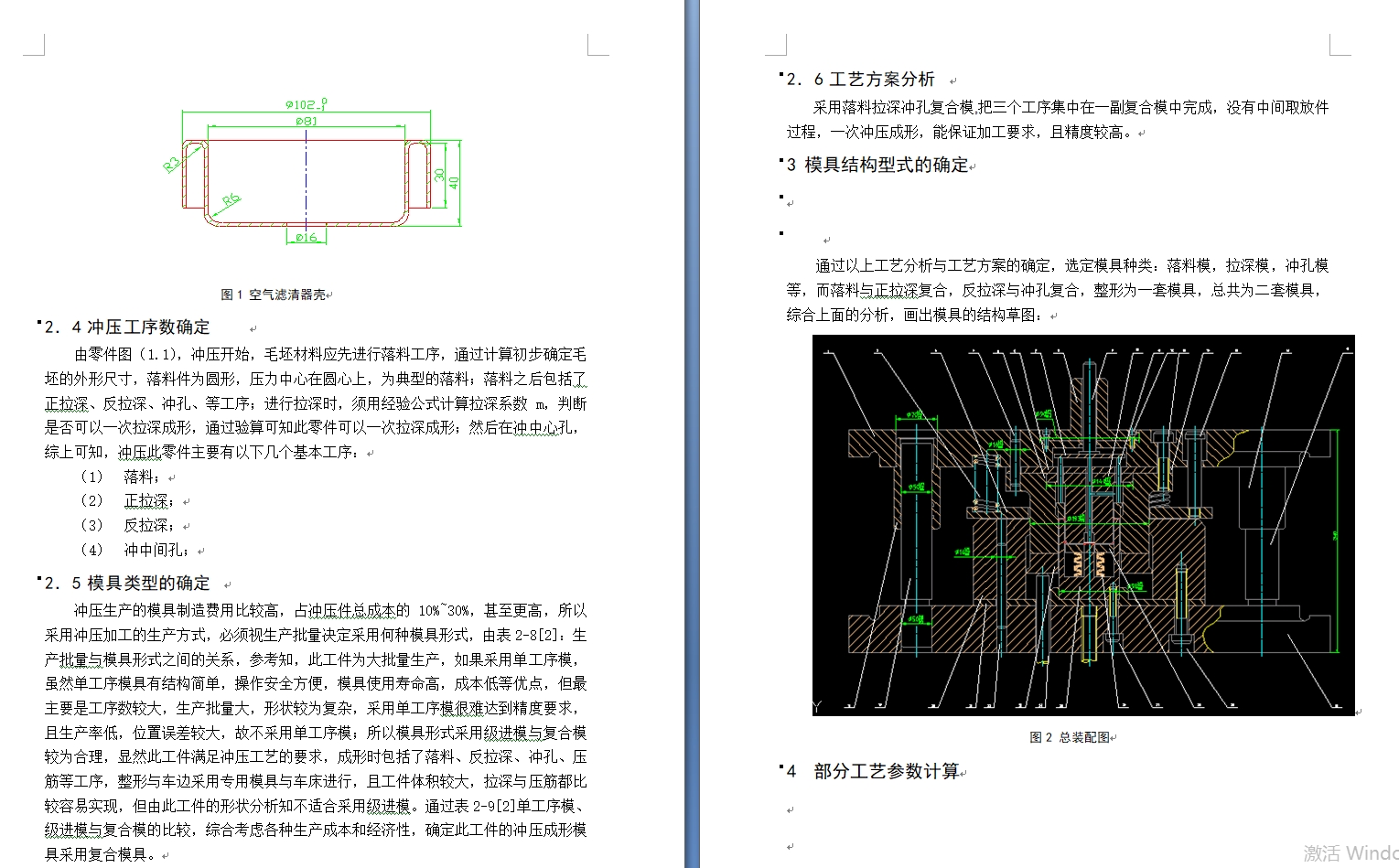

摘要：模具是制造业的重要工艺基础，在我国模具制造属于专用设备制造业。本设计是空气滤清器壳反拉深、冲孔复合模设计，冲模的结构性能直接反映了冲压技术水平的高低。选用材料时应考虑模具的工作特性，受力情况，冲压件材料性能，冲压件的精度，生产批量以及模具材料的加工工艺性能和工厂现有条件等因素。冲床的选用主要是确定冲床的类型和吨位。板料冷冲压加工是机械加工的一个重要组成部分。它应用十分广泛。但由于传统的加工存在着冲压工艺方案选择不合理、冲压间隙选择过大，压力机不相匹配等问题。本文就以空气滤清器壳反拉深、冲孔复合模设计主要介绍了冲压模具设计的全过程： 1. 经工艺分析工艺计算，间隙值的选择，确定了该设计工艺流程及冲模结构形式。 2. 同时对所设计的模具分别进行了分析说明， 3. 对压力机做出了合理的选择， 4. 整个过程采用AutoCAD软件绘制模具的二维装配图和个别零件图。 关键字：冲压模；冲裁间隙；冲压工艺
